Міністерство освіти і науки України

Національний лісотехнічний університет України

Кафедра: Безпеки життєдіяльності

Лабораторна робота № 1

“Індивідуальні засоби протирадіаційного, протихімічного і

медичного захисту”

Виконала:

студентка групи Л-51 с Гнатів М.Р. Прийняв: Козар Я С,

Львів-2013

Лабораторна робота №3

Індивідуальні засоби протирадіаційного,

протихімічного і медичного захисту

Мета роботи – ознайомлення із індивідуальними засобами протирадіаційного,

протихімічного і медичного захисту

3.1. Зміст роботи

1. Ознайомлення із класифікацією засобів індивідуального захисту.

2. Детальне вивчення засобів індивідуального захисту та порядок їх застосування.

3. Для кожного студента індивідуально підібрати засоби захисту органів дихання та засоби захисту шкіри.

4. Приведення необхідних висновків.

3.2. Загальні відомості

Засоби індивідуального захисту у надзвичайних ситуаціях мирного і воєнного часу призначені для надійного запобігання попадання в середину організму і на шкіряний покрив радіактивних, отруйних речовин і бактеріальних засобів, а також сильнодіючих отруйних речовин (СДОР), які становлять загрозу для життя і здоров'я людей.

До засобів індивідуального захисту відносяться засоби захисту органів дихання, засоби захисту шкіри, медичні засоби та засоби хімічного захисту.

Засоби індивідуального захисту органів дихання.

До засобів індивідуального захисту органів дихання відносяться:

• протигази;

• респіратори;

• прості (підручні) засоби.

Протигази призначені для захисту органів дихання, очей, обличчя від радіоактивних, отруйних сильнодіючих речових і бактеріальних засобів.

За принципом дії протигази поділяються на фільтрувальні та ізолювальні.

У фільтрувальних протигазах заражене повітря при вдихання очищається за допомогою фільтро-поглинаючої коробки, яка поглиначем (активоване вугілля з додатком хімічних реагентів і каталізаторів) і проти димним аерозольним фільтром.

Ізолювальні протигази повністю ізолюють органи дихання від навколишнього середовища і дихання в них відбувається за рахунок регенування повітря, яке проходить через регенеративну коробку, очищається від вуглекислого газу і збагачується киснем. Принцип дії базується на виділенні кисню х хімічних речовин при поглинанні вуглекислого газу і вологості, які видихає людина.

До цивільних фільтрувальних протигазів відносять:

а) ГП-5, ГП-5М, ГП-7 – для дорослого населення;

б) ДП-6, ДП-6М, ПДФ-7, ПДФ-3 – для дітей.

Протигаз ГП-5.

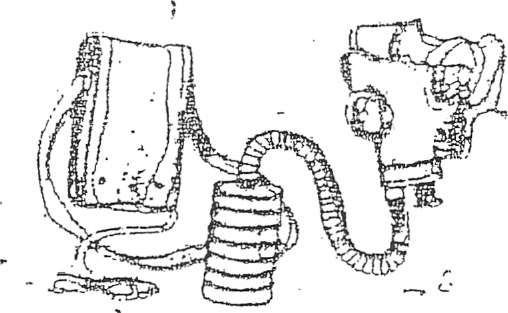

Протигаз ГП-5 (рис. 3.1) складається з фільтропоглинальної коробки (1), шолом-маски (2), сумки (3) і коробки з плівками (4), що не запотівають. Шолом-маски мають 5 розмірів: від 0 до 4. Підбір шолом-маски виконуються за розміром голови через тім’я до підборіддя (рис. 3.2) і за таблицею визначають розмір шолома:

До 63 см – 0 розмір;

65,5 см – 1 розмір;

68 см – 2 розмір;

68,5-70,5 см – 3 розмір;

71 см і більше – 4 розмір.

Рис. 3.1 Протигаз ГП-5 Рис. 3.2. – Схема підбору протигаза ГП-5

Протигаз гп-7

Складається (рис. 3.3.) з фільтропоглинальної коробки (1), лицевої частин (2), незапотіваючих плівок (6 шт.), переговорного пристрою (3), вузла клапана видиху (4) і сумки для протигазу (5).

Лицева частина ГП-7 виготовляється 3-х розмірів. Складається з маски об'ємного типу з “незалежним” обтюратором, очного вузла, переговорного пристрою (мембрани), вузлів клапана входу і виходу, обтікача наголовника і зажимних кілець для закріплення незапотіваючих плівок.

Обтюратор являю собою смугу тонкої гуми і служить для утворення герметичності лицевої частини на голові.

Наголовник служить для закріплення лицевої частини. Він має потиличну і 5 ямок: лобову, дві скроневі, дві щічні.

На фільтропоглинальну коробку одягається чохол, який захищає від бруду.

Крім цього, протигаз ГП-7 в порівнянні з ГП-5 має ряд переваг за експлуатаційними і фізіологічними показниками:

1. зменшено опір фільтропоглинальної коробки, що полегшує дихання;

2. обтюратор забезпечує герметизацію і зменшує тиск лицевої частини на голову, що дозволяє збільшити час перебування в протигазі;

3. наявність переговорного пристрою забезпечує чіткість вимови, що дозволяє використовувати телефон, радіо, мегафон.

Підбір лицевої частини ГП-7 виконується на основі двох вимірів голови (рис.3.4, табл..3.1): вертикального і горизонтального обхватів. Результати округлюють з точністю до 5км.

Таблиця 3.3. Встановлення розміра лицьової частини ГП-7

Розмір лицьової частини		1			2			3
Сума вертикально і горизонтального обхватів голови, мм	<1185		1190 1210	1215- 1235		1240- 1260	1265- 1310		>1315
Положення упорів лямок	4-8-8		3-7-8	3-7-8		3-6-7	3-7-7		3-5-6

Перша цифра вказує помер лобної лямки, друга – скроневої, тертя – шийних лямок. Положення лямок наголовника встановлюється при підгонці протигазу.

Як недолік цивільних протигазів є те, що вони не забезпечують захист органів дихання від оксиду вуглецю. Тому, при роботі в середовищі, забрудненим оксидом вуглецю, до противогазів приєднують гопкалітові патрони які заряджені сумішшю двооксиду марганцю і оксидом міді.

Кожна людина повинна вміти підібрати протигаз як для себе, так і для дітей.

Для дітей є кілька типів:

• ДП-6м – для дітей вік, зріст 1-й, 2-й, 3-й, 4-й (рис.3.5)

• ДП-6 – для старшого віку. Ріст 5-й (рисю3.6)

• ПДФ-7 – для дітей від 1,5 до 12-14 . зріст з 1-го по 5-й (рис.3.7.)

• ПДФ-Д – для дітей від 1, 5 до 7 р. зріст з 1-го по 4-й

• ПДФ-Ш – для дітей від 7 до 17р. зріст 3-й і 4-й

Протигази для дітей відбирають за таблицями попередньо вимірявши ширину і висоту лиця дитини.

Для дітей в віці до 1,5 років випускають захисні камери (КЗД) із сорбуючими стінками, які поглинають вуглекислий газ (рис.3.8)

Камеру можна переносити в руках і через плече, а також вимотувати в санчата і коляску. Під час перенесення потрібно оберігати від пошкоджень її дифузійно-сорбуючі елементи.

Рис. 3.5. Дитячий протигаз ДП-6м Рис. З.6. Дитячий протигаз ДП-6

Рис. 3.7. Дитячий протигаз ПДФ-7 Рис. 3.8. Камера захисна дитяча КЗД-4

Промислові протигази належать до фільтруючих протигазів, але не кожен клас хімічних речовин призначається своя коробка. Маркування коробок (табл.3.2.) робиться буквами, та крім того, кожен клас коробок має колір. Для захисту від СДОР можна користуватися звичайними фільтруючими протигазами але з використанням додаткового патрону ДПГ-1 або ДПГ-3, час захисної дії для різних СДОР наводяться у спеціальних таблицях.

Таблиця 3.2 Маркування коробок промислових протигазів

Тип коробки	Колір коробки	Від яких сполук захищає
А В Г Е К КД СО КВ СОХ М БКФ	коричнева жовта жовто-чорна чорна зелена сіра біла жовто-сіра червона червона захисна	Бензин, керосин, ацетон, толуол, ксилол, спирт, ефір, анілін Хлор, серниситий андигід, сірководень, синильна кислота, оксин азоту, фосген, хлористий водень Металічна ртуть та її сполуки Мищ’яковистий і фосфористий водень Пари аміаку Суміш сірководню і аміаку Окис вуглецю Суміш двоокису азоту та аміаку Окис вуглецю, хлор, виробничий бруд Від всіх вищезгаданих сполук, але з меншою ефективністю Кислі гази, мищ’яковистий вуглець, дим, отруйні тумани
