Описание лабораторной установки

Влажный воздух вентилятором 1 по воздуховоду 2 подается через нагреватель 4 в испарительную камеру 6. Психрометрами 3, 5 и 7 контролируются его параметры (на входе, поле подогрева и после увлажнения). Цифрой 8 на схеме обозначен экран, свободно пропускающий воздух, но задерживающий инфракрасные лучи. С его помощью можно предотвратить теплообмен излучением между нагревателем и испарителем. Экран может поворачиваться на оси и фиксируется в двух положениях («открыто» и «закрыто»).

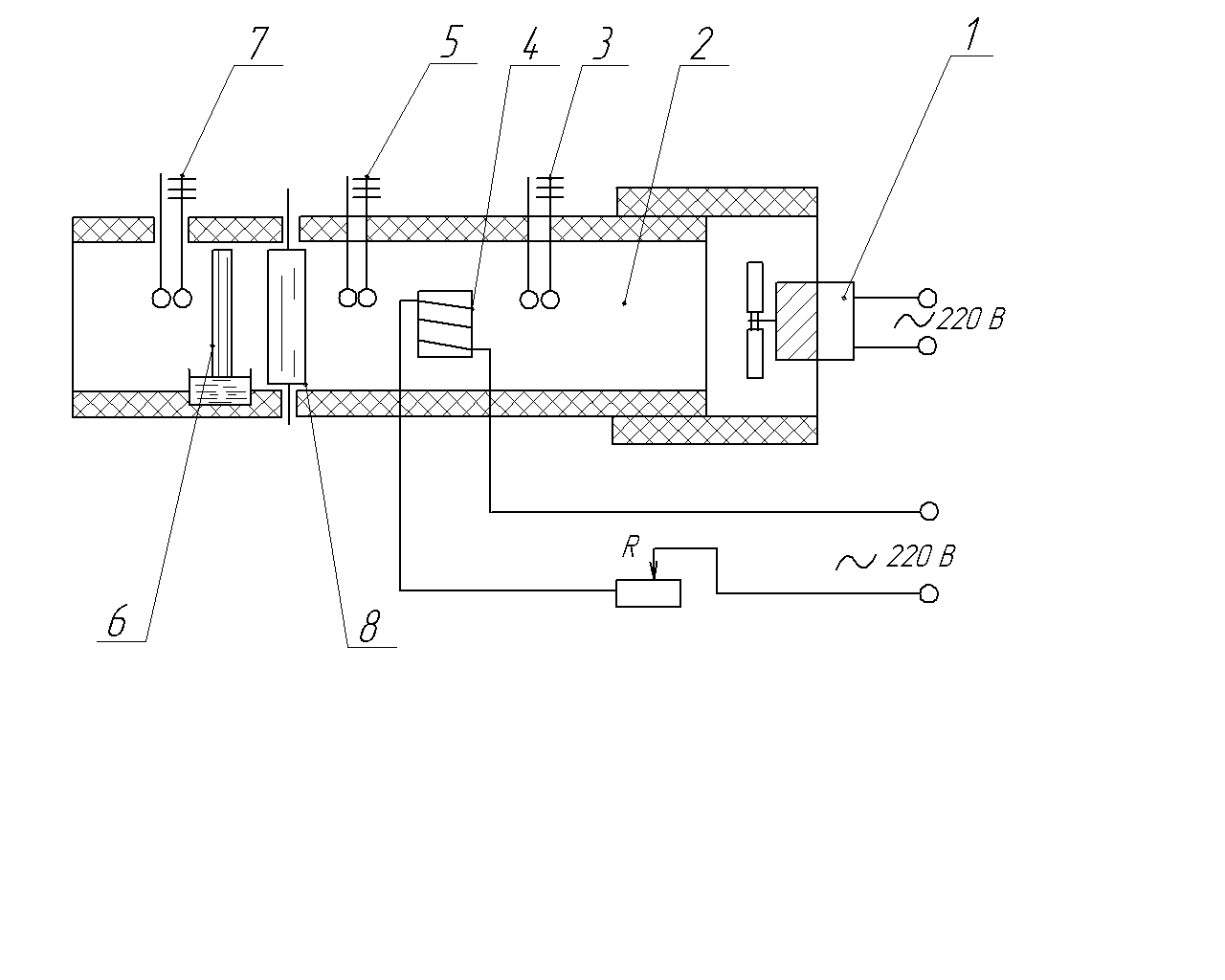

Рис.3.1 – Схема лабораторной установки

Порядок проведения опытов

1. Включить установку.

2. Установить заданные преподавателем ток через электронагреватель и положение инфракрасного экрана. Дождаться установившегося режима и записать в таблицу 1 показания психрометров.

3. Не изменяя мощности нагревателя, произвести еще два замера с интервалом 2...3 минуты.

4. Повторить пункты 2 и 3 для второго, а потом и третьего режимов. Заполненный протокол измерений должен содержать девять строк с показаниями психрометров.

Аналитические зависимости между параметрами влажного воздуха

P_n = 0,945 (1 + 0,00367·tс)ρ ; (3.5)

, (3.6)

где P_n – давление паров воды в воздухе в мм.рт.ст. при температуре t; ρ – абсолютная влажность воздуха в г/м³ при температуре t; t_С – температура воздуха в °С.

Таблица 3.1 – Протокол результатов измерений

№ п/п	И.К. экран	Психрометр №3		Психрометр №5		Психрометр №7
		tc °C	tм °C	tc °C	tм °C	tc °C	tм °C
I 1
2
3
Ср.
II 1
2
3
Ср.
III 1
2
3
Cр.

(3.7)

где  – относительная влажность воздуха в %; Р_н – давление насыщенного водяного пара в мм.рт.ст. при температуре t;

Р_n = Р_н – 0,00066 Р_б (t_с-t_м) / (1 + 0,00115 (t_с-t_м)), (3.8)

где Р_б – барометрическое давление в мм.рт.ст.; t_с – температура сухого термометра в °С; t_м – температура влажного термометра в °С.
