Описание лабораторной установки

Опытная установка (рис. 13.1) состоит из двух вертикальных труб 2 и 3 разного диаметра (труба в трубе). Внешний диаметр внутренней трубы 2 d₁ =26 мм, a внутренний диаметр внешней трубы 3 d₂=96 мм; трубы имеют одинаковую длину l = 490 мм. Электрический нагреватель 4 расположен внутри трубы 2. Мощность нагревателя регулируется лабораторным автотрансформатором 5 и измеряется вольтметром 6 и амперметром 7. Температуры поверхности труб измеряются термопарами 8, расположенными на соответствующих поверхностях нагрева (2 термопары на внутренней трубе и 4 термопары на внешней трубе). Термопары подключены к электронному измерителю температуры 1 (точки , 2' – температуры поверхности внутренней трубы; точки 3', 4', 5', 6' – температуры наружной), показывающему температуру поверхности непосредственно в градусах.

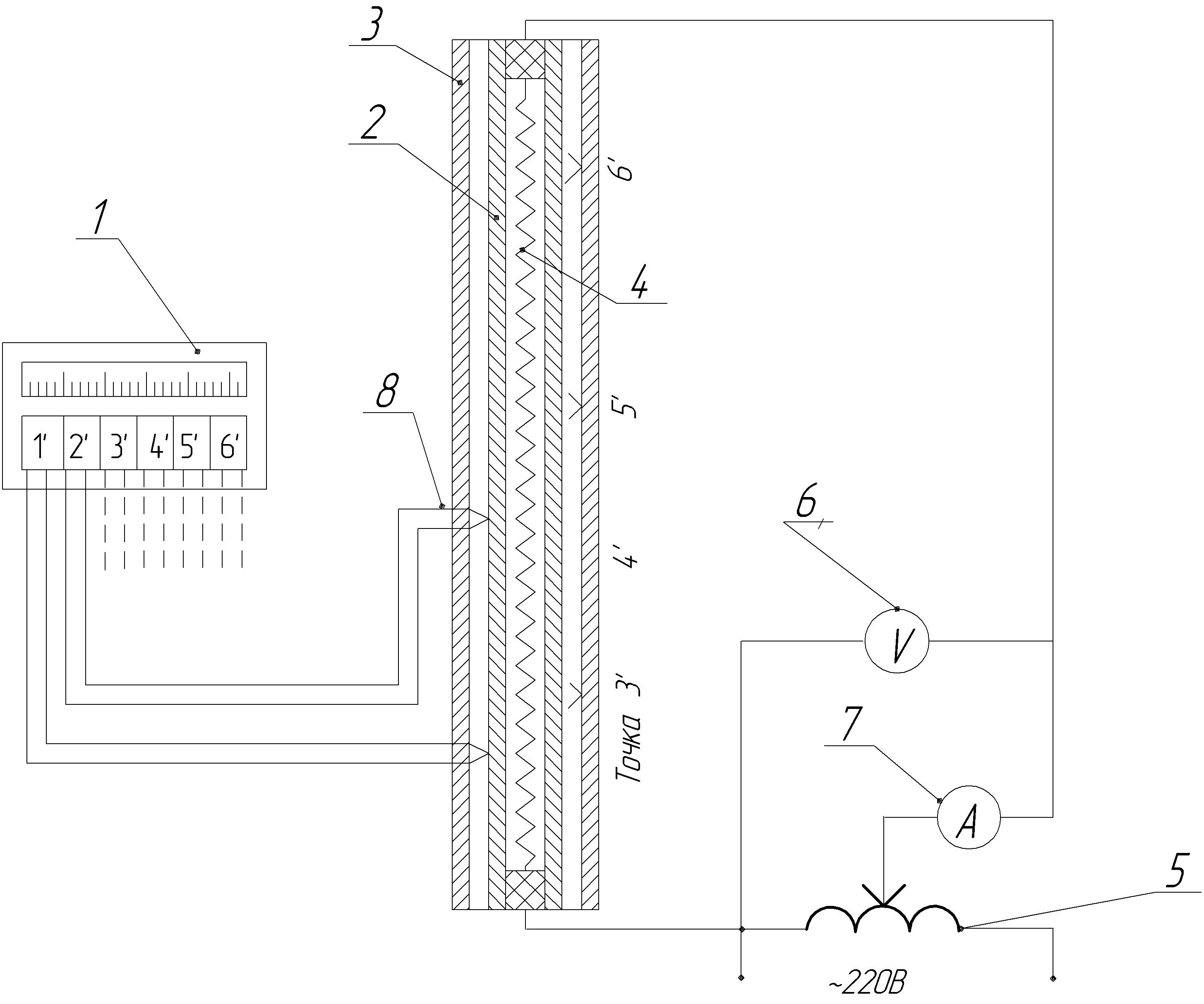

Рис.13.1 – Схема лабораторной установки

Порядок проведения опытов

1. Включить питание установки. Установить с помощью автотрансформатора мощность электронагревателя в пределах 50 - 100 Вт.

2. Сделать 3 записи показаний приборов при установившемся тепловом режиме (при постоянстве температур во времени).

3. Установить второй режим (в пределах мощности нагревателя 50-100 Вт). Сделать 3 записи показаний приборов при установившемся тепловом режиме.

4. Установить третий режим (в пределах мощности нагревателя 50-100 Вт). Сделать 3 записи показаний приборов при установившемся тепловом режиме.

5. Вывести рукоятку автотрансформатора в крайнее левое положение, отключить установку.

6. Данные измерений и расчетов свести в таблицу 13.1.

Таблица 13.1 – Протокол результатов измерений и их обработки

Режим

№ замера

Мощность нагревателя, N, Вт

t1, 0С

t2, 0С

t3, 0С

tc1 0С

t4, 0С

t5, 0С

t6 0С

tc2 0С

∆tср, 0С

Фл, Вт

Фк, Вт

έпр

λэкв, Вт/ мК

1

1

2

3

ср

2

1

2

3

ср

3

1

2

3

ср
