Обработка результатов опытов

Для обработки опытных данных используются величины, усредненные по трем показаниям приборов для каждого режима.

1. Расход воздуха Gв (кг/с) вычисляется по уравнению:

Gв = ω   ρ, (11.5)

где ω – скорость воздушного потока, м/с; ω = 0,8 м/с;  – площадь поперечного сечения воздуховода, м²; ρ – плотность воздуха, кг/м³.

2. По измеренным температурам сухого и мокрого термометров по id-диаграмме определяют относительную влажность окружающего, рециркулярного и приточного воздуха и строят процессы на id-диаграмме. В характерных точках процесса (рис.11.2, рис.11.3) находят энтальпию i и влагосодержание воздуха d.

Положение точки С на прямой РН (рис.11.3) может быть также найдено из соотношения:

(11.6)

где G_р , G_н – расход рециркулярного и наружного воздуха, кг/с.

Если в опыте измеряется расход смеси G_с, то G_р и G_н, находят по зависимостям:

(11.7)

(11.8)

Если в опыте (режим 3) измеряется расход наружного G_н или рециркулярного воздуха G_р, то расход смеси определяют из зависимостей

(11.9)

(11.10)

где HP, PC, СН – длина отрезков на id-диаграмме между характерными точками процесса, мм, (рис.11.2, рис.11.3).

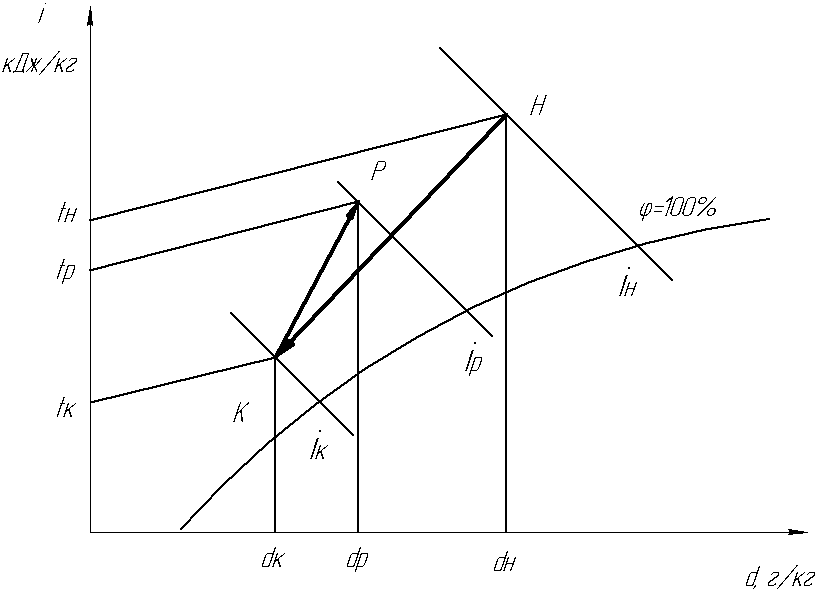

Рис.11.2 –Процесс кондиционирования без рециркуляции

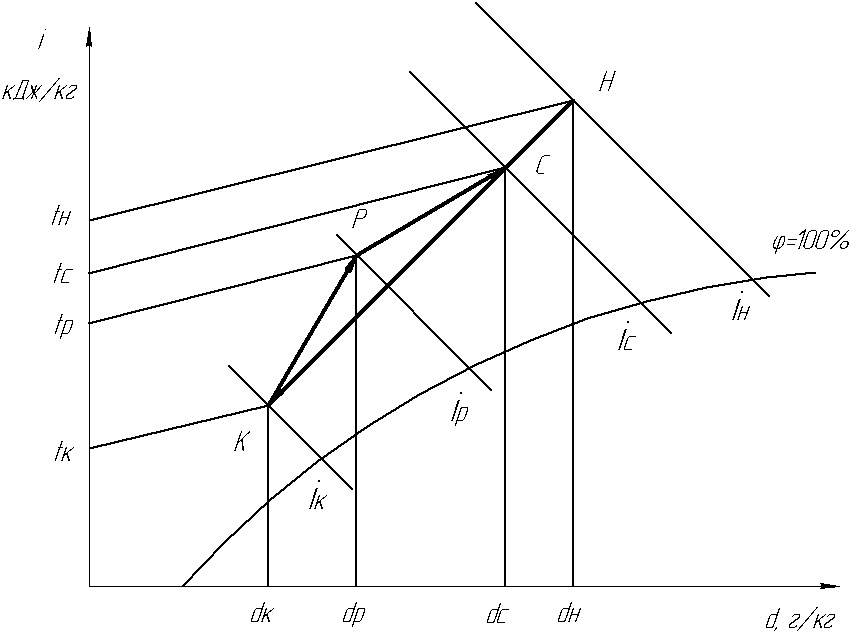

Рис 11.3 –Процесс кондиционирования с рециркуляцией

Холодопроизводительность кондиционера Ф, массу сконденсировавшихся из воздуха водяных паров т, коэффициент влаговыделения  и количество явной теплоты находят по зависимостям (11.1), (11.2), (11.3), (11.4).

Величины i_к, d_к, и t_к, входящие в указанные выше зависимости, определяют для приточного (после кондиционера) воздуха (точка К, рис.11.2, рис.11.3).

Теплоемкость воздуха Ср (кДж/(кг К)), входящую в выражение (11.4), определяют по формуле:

(11.11)

где С_р – теплоемкость сухой части воздуха, С_с = 1,0036 кДж/(кг К); С_п – теплоемкость водяного пара, С_n =1,8 кДж/(кг К); d – влагосодержание воздуха, г/кг.

Результаты расчетов заносят в таблицу 11.1.

Содержание отчета

1. Краткое описание работы.

2. Принципиальная схема установки.

3. Протокол записей показаний измерительных приборов.

4. Таблица результатов обработки экспериментальных данных.

5. Построенные процессы кондиционирования в диаграмме.

6. Расчет погрешностей (приложение Б).

7. Выводы по работе.

Контрольные вопросы

1*. Основные конструктивные элементы и принцип работы автономного кондиционера.

2*. Как по id-диаграмме определить характеристики воздуха при известной температуре сухого и мокрого термометров?

3*. Назначение летнего кондиционирования воздуха.

4. Опишите процесс адиабатического увлажнения и осушения воздуха.

5. Почему схемы с рециркуляцией в установках кондиционирования воздуха экономически более выгодны?

6. Запишите уравнения теплового баланса и баланса влаги для произвольного процесса изменения состояния воздуха.

7. Физический смысл коэффициента влагосодержания.

8. Определить с помощью id-диаграммы количество воздуха наружного и рециркулярного, поступающих в смесь при известном количестве смеси.

9. Как, зная массу сконденсированной влаги т, определить скрытую теплоту?

Литература

1. Драганов Б.Х. Теплотехника и применение теплоты в сельском хозяйстве. / Б.Х. Драганов и др. – М.: Агропромиздат, 1990.

2. Захаров А.А. Практикум по применению теплоты в сельском хозяйстве.- М.: Агропромиздат, 1985.
