Описание лабораторной установки

Лабораторная установка, принципиальная схема которой приведена на рис.11.1, представляет собой камеру (имитирующую помещение), установленную совместно с бытовым кондиционером БК-1500.

Основными рабочими узлами кондиционера являются: ротационный фреоновый компрессор 1; конденсатор воздушного охлаждения 2; осевой вентилятор 3, предназначенный для охлаждения конденсатора, с электродвигателем 4; центробежный вентилятор 5 (служит для всасывания воздуха из помещения через решетчатую декоративную панель и нагнетания охлажденного воздуха через поворотную заслонку); панель управления 6; испаритель - ребристый воздухоохладитель 7; фильтр для очистки воздуха от пыли 8.

Источниками тепловлаговыделения в камере служат генераторы теплоты 9 и влаги 10.

Рециркуляционный воздух, подогретый и увлажненный в камере, подается во всасывающий воздуховод 11, где смешивается с наружным воздухом, поступающим через заслонку 12. Количество рециркулирующего и наружного воздуха устанавливают заслонками 13 и 12, скорости потоков измеряют анемометром, а температуры и относительные влажности – психрометрами 14 и 15.

Воздух, поступающий во всасывающий воздуховод 11 (по схеме 1 – наружный воздух, по схеме 2 – рециркуляционный воздух, по схеме 3 – смесь наружного и рециркуляционного воздуха) центробежным вентилятором 5, подается через фильтр 8 на испаритель-воздухоохладитель 7, охлаждаясь и осушаясь в котором вновь подается в камеру.

Температуры воздуха (смеси) перед воздухоохладителем измеряются термометром 16, а после кондиционера психрометром 17.

Заслонка 18 имитирует вытяжную шахту.

Режим охлаждения воздуха задается ручкой терморегулятора на панели управления кондиционера.

Порядок проведения опытов

Характеристики установки летнего кондиционирования воздуха (по заданию преподавателя) определяют в следующих режимах:

а) в кондиционере обрабатывается наружный воздух и поддерживаются заданные параметры воздуха, находящегося в камере (увлажненного и подогретого генераторами теплоты и влаги);

б) в кондиционере обрабатывается рециркуляционный воздух, идущий из камеры;

в) в кондиционере обрабатывается смесь рециркуляционного воздуха, идущего из камеры и воздуха, поступающего из окружающей среды.

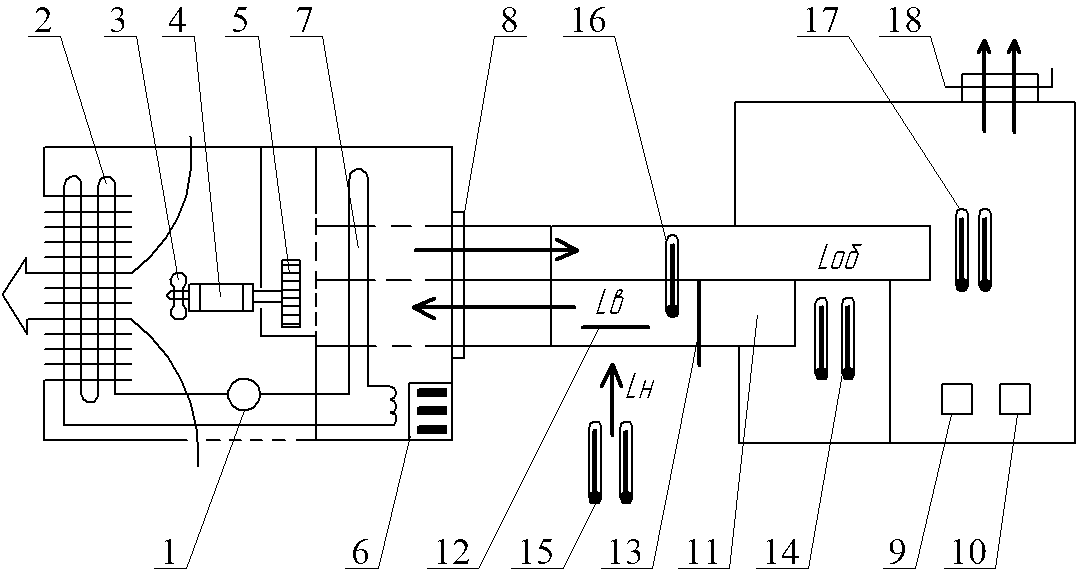

Рис. 11.1 – Схема лабораторной установки

Перед началом опыта по рекомендации преподавателя устанавливают на панели управления температуру обрабатываемого воздуха. Открывают заслонку 12, а заслонку 13 полностью закрывают. Такое положение заслонок соответствует первому режиму.

Включают электрическое питание установки (включение и выключение питания установки производится в присутствии преподавателя или лаборанта) и в зависимости от выбранного режима работы кондиционера устанавливается определенная величина тепло- и влаговыделения в камере.

После достижения стационарного режима, характеризующегося постоянством температуры и относительной влажности воздуха в камере, производится измерение скорости воздуха, температуры и влажности на входе в камеру и на выходе из нее соответственно психрометрами 15 и 17.

Результаты измерений заносятся в таблицу 11.1.

Для проведения опытов во втором режиме открывают заслонку 13, а заслонку 12 полностью закрывают. Температуру и относительную влажность на выходе из камеры измеряют психрометром 14.

Третий режим работы устанавливают, частично перекрывая заслонку 13 и открывая заслонку 12. Температура на выходе из камеры дополнительно контролируется термометром 16.

Все остальные измерения проводят аналогично первому режиму.

Таблица 11.1 – Протокол результатов измерений и их обработки

Параметры воздуха

Характеристики кондиционера

№

Окружающего

Рециркулярного

Смеси

Приточного

п/п

tc

tм



i

d

tc

tм



i

d

tc

tм



i

d

t c

tм



i

d

Gв

Ф

m

Фя

ζ

1

2

3

Обозначения: tc и tм - температура по сухому и мокрому термометрам;  - относительная влажность, i – энтальпия, d – влагосодержание.
