Описание лабораторной установки
Установка выполнена на базе одноцилиндрового компрессора 1, приводимого в действие через ременную передачу от трехфазного электродвигателя 2. Поршень 3 совершает возвратно-поступательное движение в цилиндре 4. Крайние положения поршня в цилиндре называются мертвыми точками: верхней мертвой точкой (ВМТ) и нижней мертвой точкой (НМТ). Цилиндр компрессора имеет два клапана – впускной 5 и выпускной 6. При движении поршня от ВМТ до НМТ в цилиндре впускной клапан открыт и происходит засасывание воздуха в цилиндр. При обратном движении цилиндра от НМТ до ВМТ сначала происходит сжатие воздуха до давления, превышающего давление с противоположной стороны выпускного клапана, после чего последний открывается и сжатый воздух подается в ресивер-газосборник 7. Ресивер служит для накопления воздуха и сглаживания пульсации давления воздуха. Регулирование режимов работы компрессора (изменение давления в ресивере) осуществляется вентилем 8.

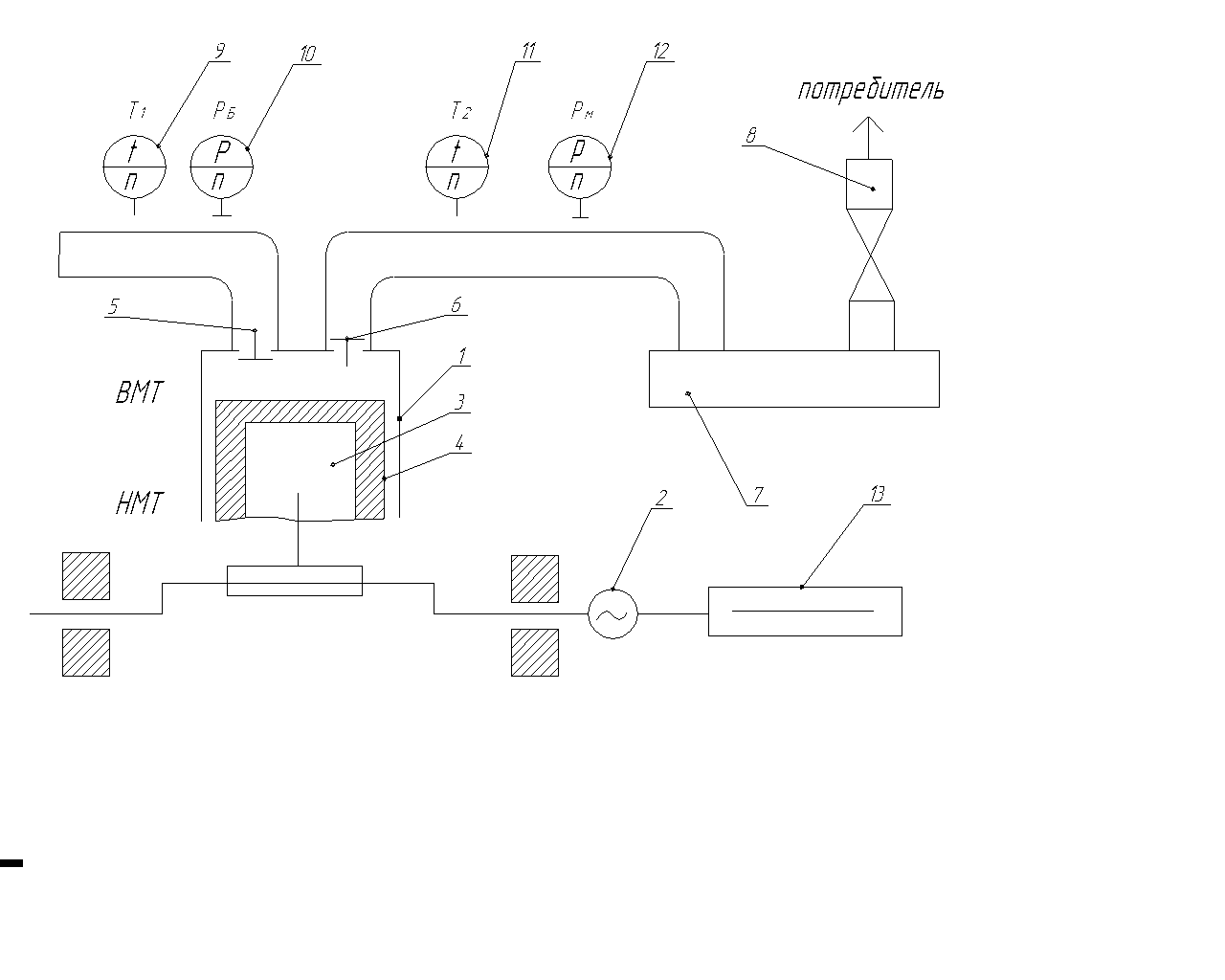

Pис.10.2 – Схема лабораторной установки
Температура Т1 и давление Рб воздуха на входе в цилиндр компрессора измеряется соответственно термометром 9 и барометром 10, а на выходе температура Т2 и давление Рм – соответственно электронным термометром 11 и манометром 12. Частота вращения вала компрессора измеряется электронным тахометром 13. Указанные приборы и пускозащитная аппаратура электродвигателя установлены на стенде. Там же установлены приборы для измерения напряжения и тока электродвигателя.
Порядок проведения работы
Перед началом опыта измеряются температура T1 и барометрическое давление Pб в помещении. Значения T1 и Pб, а также заданные преподавателем конечные значения давления воздуха на линии нагнетания для трех режимов заносятся в таблицу 10.1.
Включают установку и с помощью вентиля 8 по манометру 12 (Рм) устанавливают первый заданный режим. После установившегося режима, о чем свидетельствует неизменность показаний термометра 11 (Т2), записывают показания приборов: термометра, манометра и тахометра.
Затем переходят последовательно на второй и третий режимы, перекрывая вентиль 8, и измеряя Т2 и п.
Результаты измерений заносят в таблицу 10.1.
После окончания измерений установку отключить.
Таблица 10.1 – Протокол результатов измерений и их обработки
№ п/п |
Режим работы |
Результаты измерений и расчетов |
||||||||||
Pм |
n |
T1 |
Pб |
Р1 |
Р2 |
Т2 |
V |
Vо |
Nп |
об |
|
|
|
кгс/см2 |
мин-1 |
K |
мм. рт. ст. |
Па |
Па |
К |
м3/с |
м3/с |
кВт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
