Описание лабораторной установки

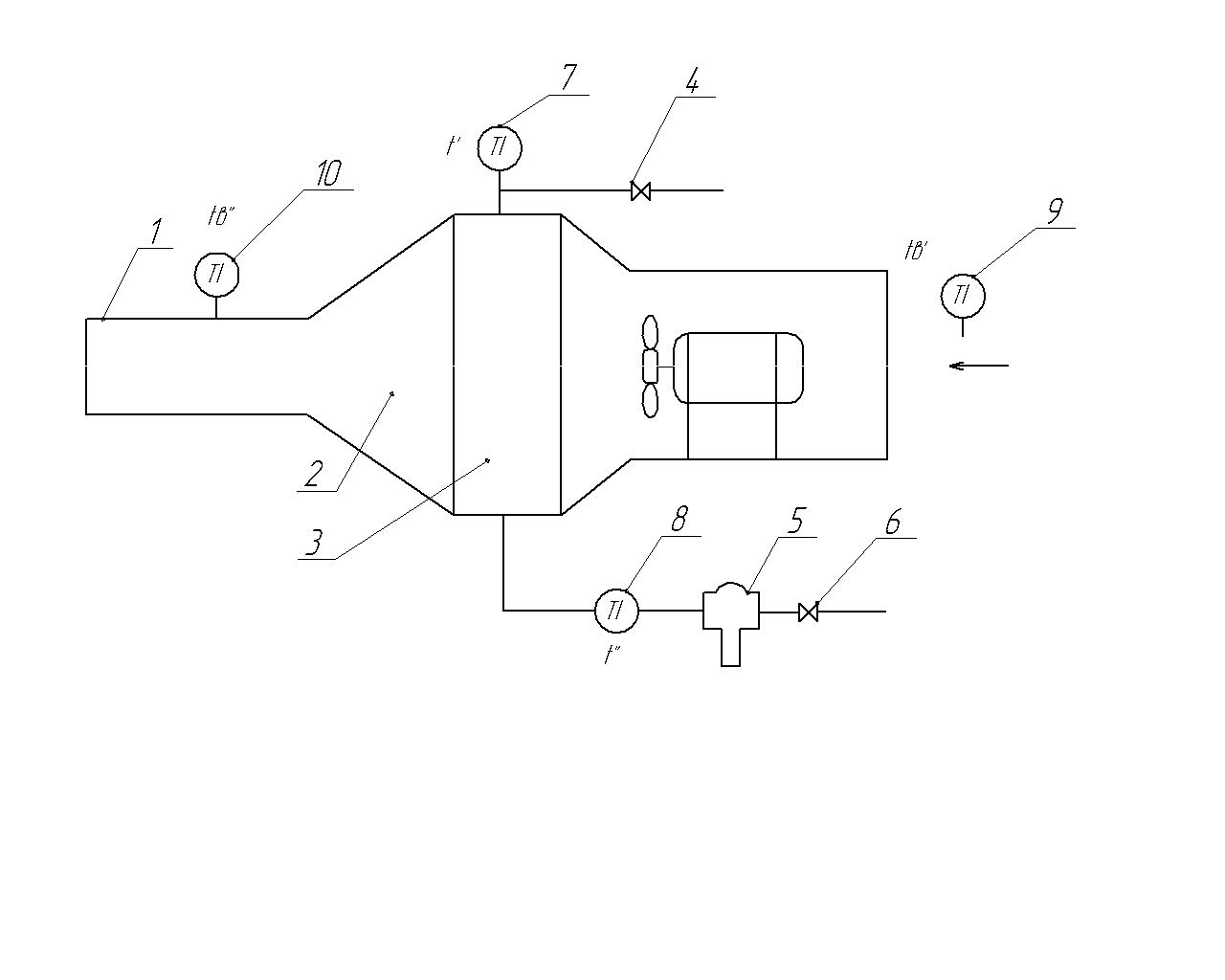

Рис.8.2 – Схема лабораторной установки
Лабораторная установка (рис.8.2) включает в себя водяной калорифер и вентилятор с электродвигателем, объединенные общим кожухом. К агрегату 3 вместо жалюзи, направляющих поток нагретого воздуха, при помощи конфузора 2 присоединен прямоугольный воздуховод 1. Теплоноситель-вода подается в калорифер 3 через вентиль 4. Расход ее определяется ротаметром 5. Расход теплоносителя регулируют вентилем 6. Температуру до калорифера и после него определяют соответственно термометрами 7,8; температуру воздуха – термометрами 9,10.
Порядок проведения опытов
1. Открыв вентили 4 и 6, включают вентилятор установки.
2. Вентилем 6 устанавливают такой расход теплоносителя, чтобы был в пределах шкалы ротаметра.
3. После установления стационарного режима, т.е. через 10...15 мин. работы установки, проводят первые измерения. Расход теплоносителя и воздуха определяют один раз за опыт, который длится 10..12 мин. Показания всех термометров записывают через каждую минуту.
4. Результаты измерений и последующих paсчетов сводят в таблицу 8.1.
5. По окончании измерений установку выключают.
Таблица 8.1 – Протокол результатов измерений и их обработки
№
|
Теплоноситель |
Воздух |
tcр
|
k
|
η |
||||||||
t’
|
t’’
|
L
|
G
|
Ф
|
t’в
|
t’’в
|
w
|
Lв
|
Фв
|
||||
0C |
0C |
м3/ч |
кг/ч |
Вт |
0C |
0C |
м/с |
м3/ч |
Вт |
0С |
Вт/(м2·0С) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обработка результатов опытов
Все расчетные параметры определяют по приведенным выше формулам. Значения Ф, Фв и tср вычисляют по средним входным и выходным температурам теплоносителя и воздуха, которые находят как среднее арифметическое показание соответствующих термометров за все измерения.
Полученные значения Фв будут несколько ниже соответствующих значений Ф, так как часть теплоты передается в окружающую среду через стенки установки.
