Описание лабораторной установки

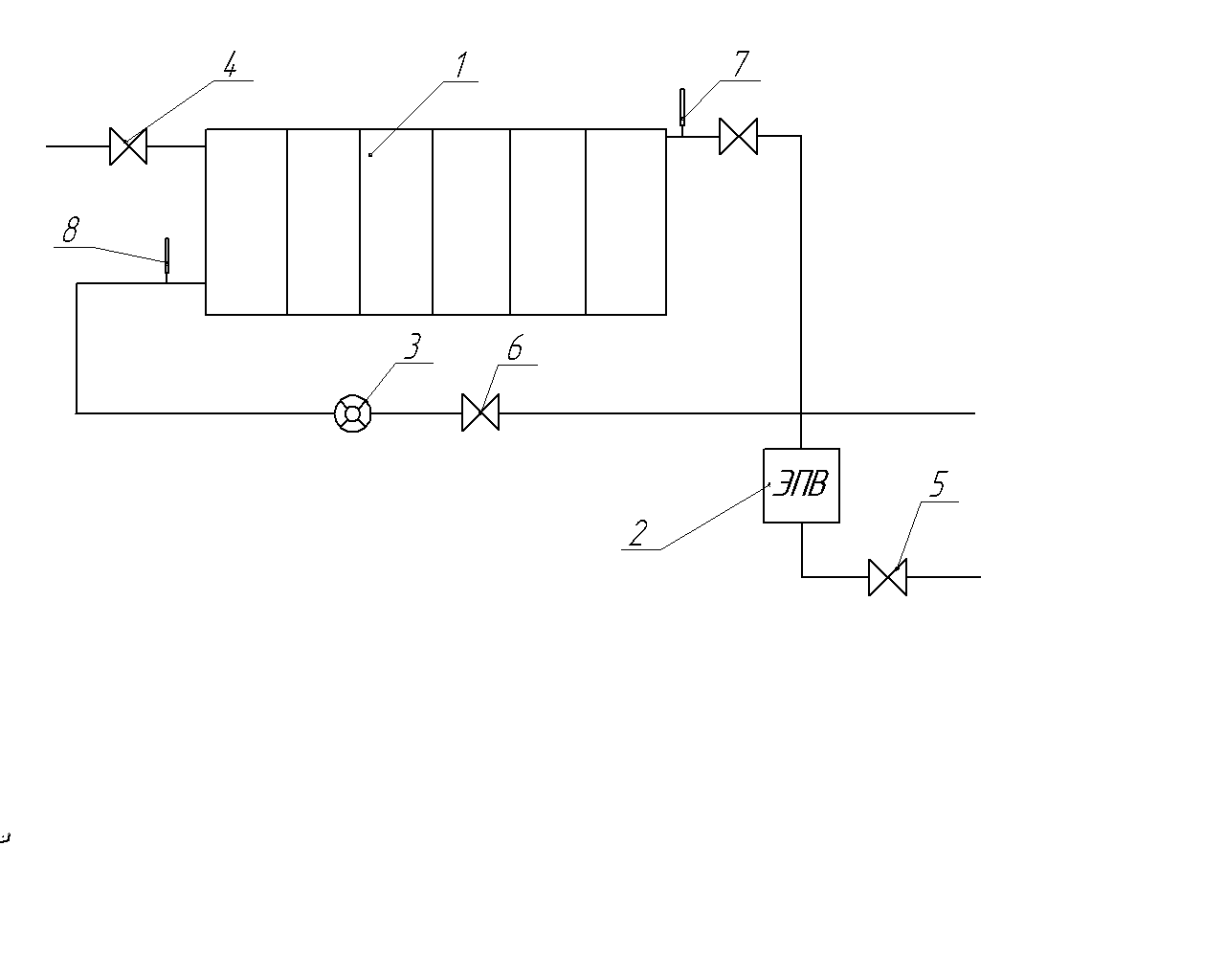

Опытная установка (рис.7.1) представляет собой стальной штампованный радиатор 1, присоединенный к циркулярному контуру горячей воды, действующему от электрического водонагревателя 2.

Количество горячей воды G, проходящей в единицу времени через нагревательный прибор, измеряется расходомером 3. Установка оборудована краном 4 для выпуска воздуха из прибора и вентилями 5, 6 для изменения расхода воды через радиатор 1.

Температура горячей воды на входе в прибор и охлажденной воды на выходе из прибора измеряется термометрами 7 и 8. Температура окружающего воздуха измеряется термометром, расположенным вдали от установки.

Рис.7.1 – Схема лабораторной установки

Таблица 7.1 – Протокол результатов измерений

	№ п/п	Расход теплоносителя G, кг/c	Температура воды на входе t1, 0С	Температура воды на выходе t2, 0C	Температура окружающей среды tв, 0С
1 режим	1
	2
	3
	ср
2 режим	1
	2
	3
	ср
3 режим	1
	2
	3
	ср

Порядок проведения опытов

1. После ознакомления с устройством опытной установки и проверки ее схемы по разрешению преподавателя открывают вентили 6 и 5 и включают водонагреватель.

2. Расход воды через нагреватель G₁ устанавливается по рекомендации преподавателя.

3. Через 3...5 минут после установления стационарного режима измеряют температуру воды t₁ и t₂ на входе и выходе нагревательного прибора.

4. Устанавливают второй режим при G₂ < G₁ , проводят аналогичные измерения, а затем третий – при G₃ < G₂. На каждом режиме следует провести не менее трех опытов через 2...3 минуты.

5. Отключить установку, закрыть вентили.

6. Результаты измерений записывают в таблицу 7.1.

Для обработки результатов опытов следует пользоваться средними значениями величин, полученных при установившемся режиме.

1. Определяют полный тепловой поток нагревательного прибора Ф по выражению (7.6).

2. Определяют коэффициент теплопередачи нагревательного прибора k по формуле, полученной из выражения (7.5).

3. Определяют тепловой поток излучением Фл по формуле (7.3).

4. Определяют конвекционный тепловой поток по формуле (7.4).

5. Расчеты записать в протокол обработки измерений (таблица 7.2).

6. Строятся графики зависимости k=f(Δt) и Δt=f(G).

Таблица 7.2 – Протокол результатов обработки измерений

Режим работы	Средняя температура теплоносителя tпр,0C	Температурный напор (tпр –tв),0C	Коэфф. теплопер. прибора k, Вт/(м2 0С)	Полный тепловой поток прибора Фп, Вт	Тепловой поток излучения Фл, Вт	Конвек. тепловой поток Фк, Вт
I
II
Ш
