1. Три линии размеров по нижней и левой сторонам плана. Первая линия размеров – для простенков и проемов (от края стены до окна, затем размер самого окна в четвертях и т. д.). Вторая линия - для размеров между координационными осями. Третья линия – для размеров между крайними координационными осями. При несовпа­дении осей противоположных сторон плана наносят еще 2 размерные линии сверху.

2. Размеры помещений в чистоте (от стены до стены) и толщина стен и перегородок наносятся цепочками – продольными и поперечными – внутри плана.

3. Привязки наружных и капитальных внутренних стен к координацион­ным осям.

4. Площади помещений.

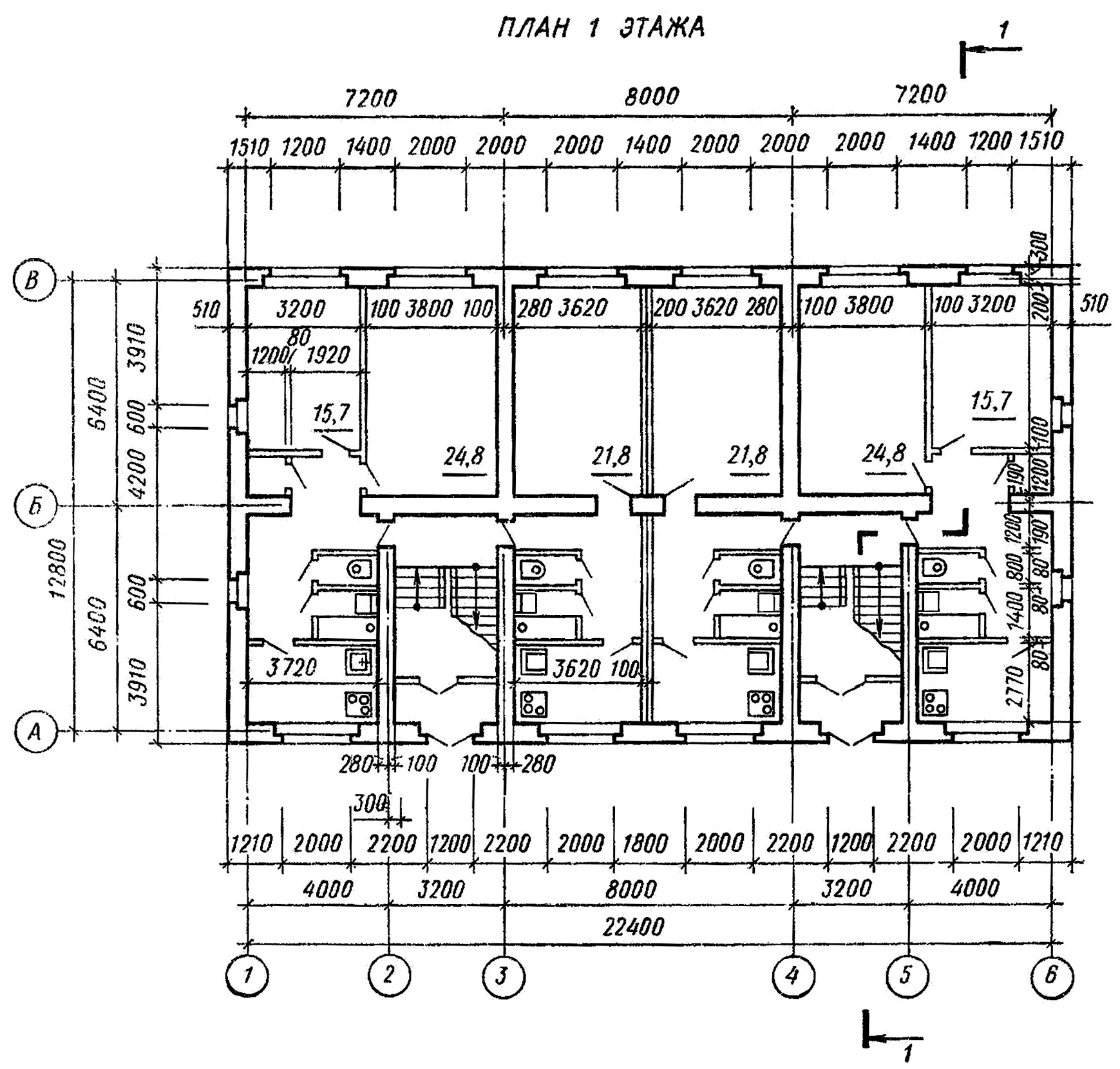

Рис. 10 План этажа

Правила нанесения размеров на план здания

1. Расстояние от контура стен до первой линии размеров – не менее 10 мм (лучше 15…20 мм), между соседними размерными линия­ми 7.. .8 мм.

2. Выносные линии можно не доводить до изображения на 5 – 15 мм.

3. Размерные линии заканчиваются засечкой длиной 2…4 мм под углом 45° вправо к размерной линии. На пересечении с близко расположенными линиями допускается вместо засечек ставить точки.

4. Диаметр кружков для маркировки координационных осей в масштабе 1 : 400 и мельче - 6 мм, в масштабе 1 : 200 и крупнее 8 … 12 мм. Размер шрифта больше размерных чи­сел в 1,5 – 2 раза.

5. При расположении элементов на равных расстояниях друг от друга размеры между эле­ментами проставляются только в на­чале и конце ряда.

6. Минимальная высота букв и цифр на чертежах – 3,5 мм.

7. Отверстия, скосы, углубления, пазы, размером менее 2 мм изображаются с отступлением от масштаба в сторону увеличения.

8. Площадь помещений указы­вают справа внизу каж­дой комнаты без единицы измерения. Цифру подчеркивают.

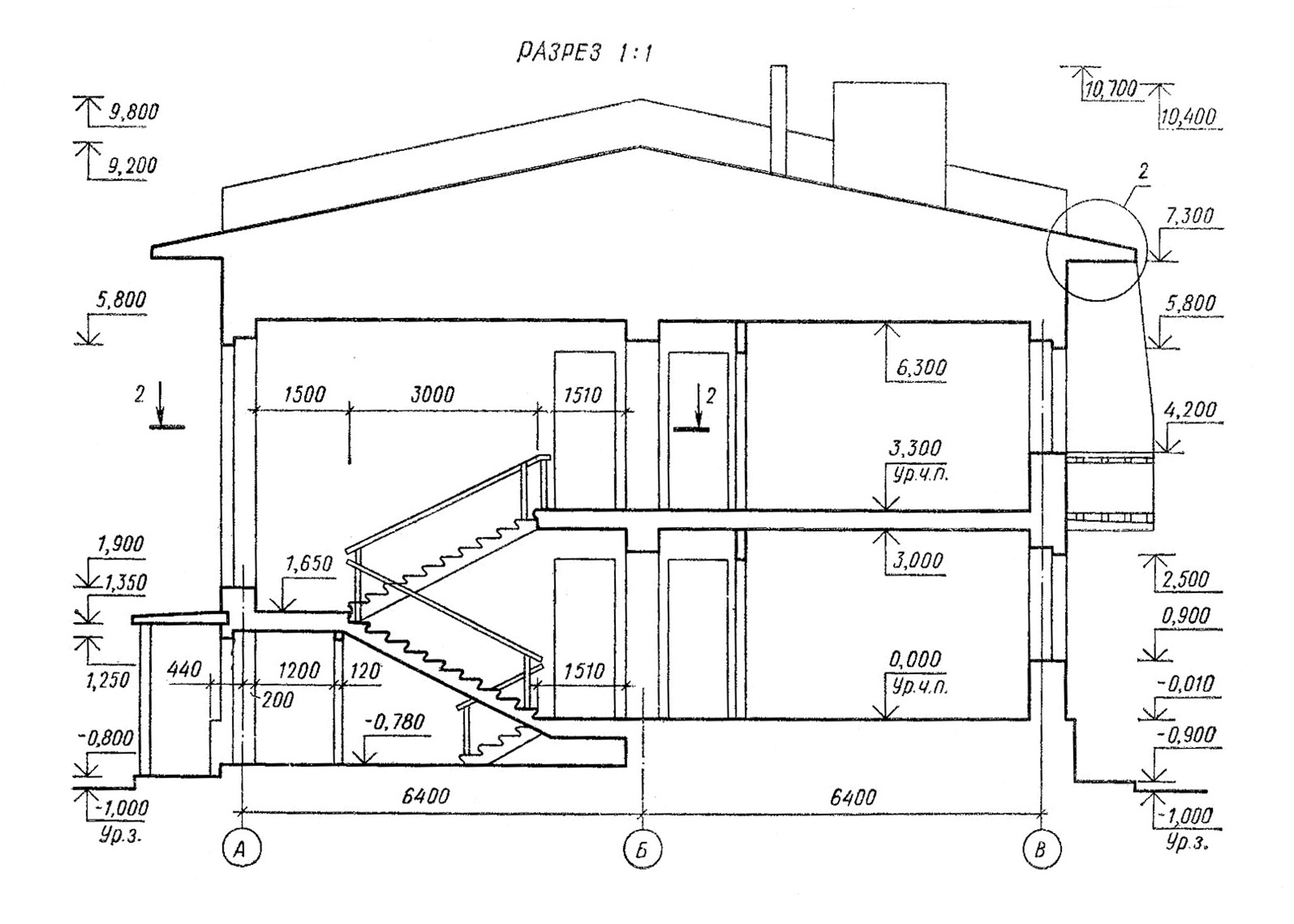

В разрез должны по­падать проемы окон и дверей, лестничная клетка – один марш в плос­кости разреза, другой за ней (рис 11).

Рис. 11 Разрез здания

Последовательность вычерчивания разреза

1. Начертить координационные оси «А», «Б», «В», расстояние между которыми взять с плана, но в масштабе 1 : 50.

2. Начертить линию Ур.ч.п. первого этажа (0,000), выбрав ее положение на чертеже произвольно, но с таким расчетом, чтобы хватило места до верхнего края листа для вычерчивания разреза по высоте.

3. Начертить линию Ур.з.

4. Начертить перекрытие последнего этажа.

5. Начертить наружные и внутренние капитальные стены с заданной привязкой их к координационным осям.

6. Начертить крышу одной линией кровли.

7. Начертить этажные перекрытия.

8. Начертить оконные и дверные проемы в наружных стенах.

9. Начертить перегородки и двери, как непосредственно попавшие в плоскость сечения, так и находящиеся за ней (не попавшие в разрез контуры вычерчиваются тонкими линиями).

10. Начертить лестничные марши с ограждениями высотой 900 мм.

11. Начертить балконы, крыльцо, навес, отмостки и п.т.

12. Нанести расстояние между координационными осями.

13. Нанести высотные отметки (от­метки уровня земли, чистого пола каждого этажа, уступов стен, перекрытий, низа и верха оконных проемов, балконов, карнизов, отметки уровней конька крыши, верха труб и т.п.). Внутренние размеры наносят внутри контура здания, наружные - за контуром.

14. Подписать разрез «РАЗРЕЗ 1-1» чертежным шрифтом № 7 прописными буквами.

Лестница вычер­чивается одновременно на плане и на разрезе. За нулевую отметку принимается отметка чисто­го пола 1-го этажа, обозначаемая 0,000. Отметки ниже нулевого уровня обозначаются со знаком минус. Отметка уровня чистого пола – Ур. Ч.п. Отметка уровня земли - Ур. З.

На разрезе должны быть:

• координационные оси и расстояние между ними с привязками наружных стен к крайним осям;

• от­метки ур. з., ур. ч.п. и каждого этажа, верха стен и карнизов;

• внутренние размеры наносят внутри контура здания, наружные - за контуром;

• подвальное перекрытие показывают двумя линиями - линией пола первого этажа и линией потолка подвального помещения;

• междуэтаж­ное перекрытие показывается тремя линиями - линией пола вто­рого этажа и линиями несущей кон­струкции, расстояние между кото­рыми равно толщине перекрытия;

• чердачное перекрытие показывают двумя или тремя линиями - линиями несущей конструкции и линией засыпки.

• расстояние между потолком чердачного перекрытия и кровлей в натуре не менее 1 м;

• крышу на разрезе можно пока­зать одной линией кровли;

• разрезам присваивают нумерацию арабскими цифрами, например, Разрез 1-1

В разрез должны по­падать проемы окон и дверей, лестничная клетка - один марш в плос­кости разреза, другой за ней. Начинать вы­черчивание разреза следует до того, как на плане будет построена лестница. Лестница вычер­чивается одновременно и на плане и на разрезе.

Для привязки элементов здания по высоте за нулевую отметку принимается отметка чисто­го пола 1-го этажа, обозначаемая 0,000. Отметки ниже нулевого уровня обозначаются со знаком минус,

Отметка уровня чистого пола – Ур. Ч.п.

Отметка уровня земли - Ур. З.
