Последовательность вычерчивания плана здания:

1. Нанесение координационных осей тонкими штрихпунктирными линиями с длинными штрихами (рис. 5, а).

2. Нанесение толщины наружных стен с заданной привязкой их к координационным осям (рис. 5, б).

3. Нанесение толщины капитальных внутренних стен (рис. 5, в).

4. Нанесение перегородок двумя линиями (рис. 5, г).

5. Нанесение оконных проемов в наружных стенах (рис..5, д).

6. Нанесение дверей и санитарно-технического оборудования (рис. 5, д).

7. Нанесение размеров и площадей жилых помещений (рис. 5, е)

а)

б)

г)

д)

в)

е)

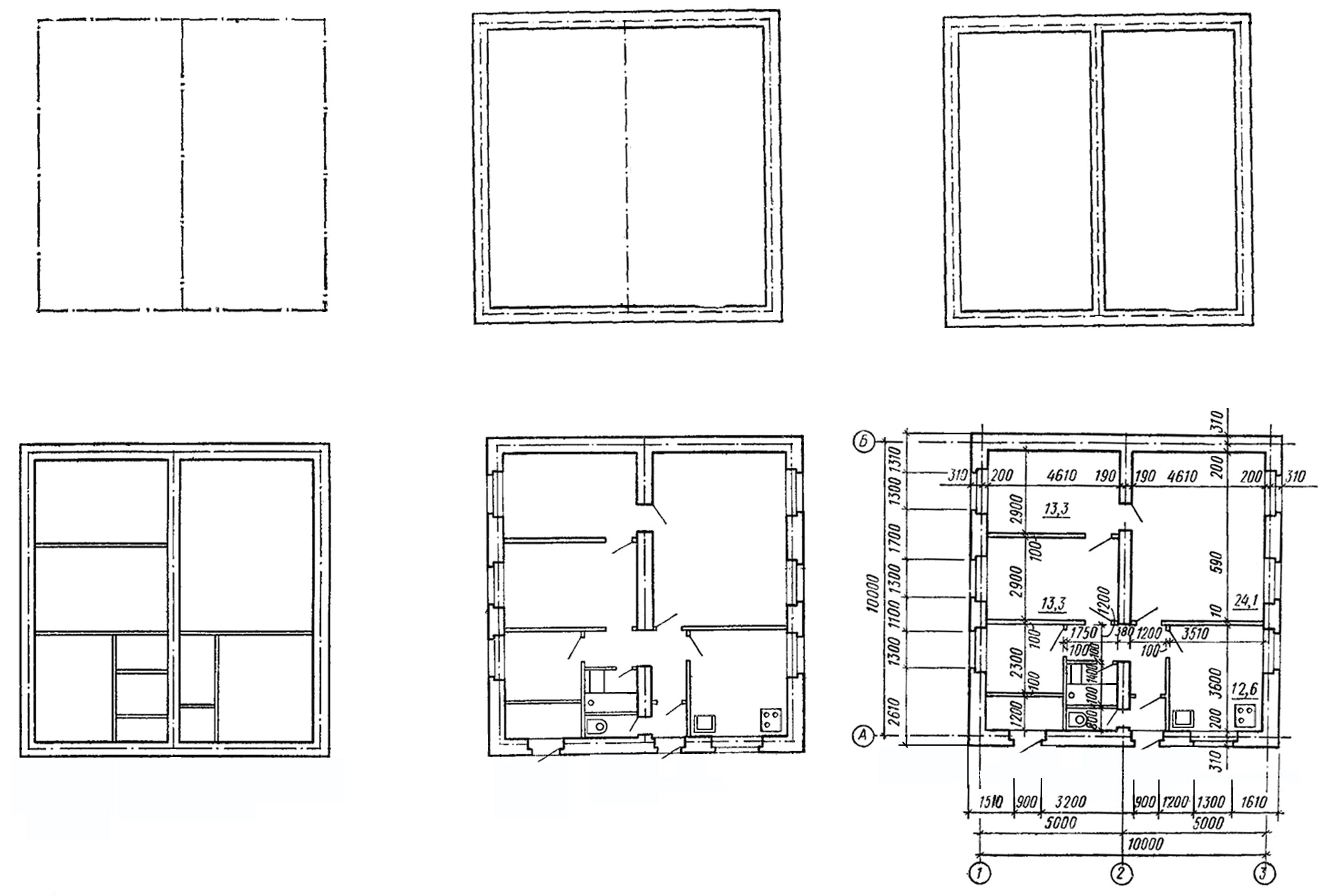

Рис. 5 Последовательность вычерчивания плана здания

Нормативные данные для вычерчивания плана здания

Размеры помещений:

• ширина прихожей – 1100 мм; ширина прихожей с поворотом – 1200 мм;

• ширина внутриквартирных коридоров -1000 мм;

• туалет - 800  1750 мм;

• ванная – 1400 1750 мм;

• совмещенный санузел – 1900  1750 мм;

• расстояние между стеной и боковой стороной умывальника - 150 мм.

• расстояние между стеной или ванной и боковой стороной унитаза 200 мм.

• душевая кабина - 900 900 мм.

Дверь однопольная без четвер­тей, мм:

• Д-1 - 600  2000;

• Д-2 - 800  2000;

• Д-3 – 900  2000.

Дверъ двупольная, мм:

• Д-4 (с четвертями) - 1300  2000;

• Д-5 (без четверти) - 900  2000.

Ширина оконных проемов с четвертями, мм:

• О-1 (одностворчатое) - 720;

• О-2 (одностворчатое) - 870;

• О-3 (двустворчатое) - 1320;

• О-4 (трехстворчатое) - 2070.

Сантехническое оборудование и оборудование кухни:

• унитаз - 450600 мм, умывальник - 600500 мм, ванна - 1700700 мм;

• электроплита - 600  600 мм;

• раковина или мойка на кухне - 450  450 мм.

Вычерчивание оконных и дверных проемов, сантехнического оборудования

Четверть в оконных проемах (рис. 6, б, в) - это расширение проема изнутри здания на одну четвертую часть кирпича, т. е. 65 мм, с каждой стороны. В четверти устанавливают деревян­ные рамы, называемые коробками. На чертежах в масштабе 1:200 и мельче, независимо от наличия оконных четвертей, четверти не по­казывают. В крупнопанельных зданиях оконные проемы изображают без четвертей. Оконные и дверные проемы пока­зываются более тонкими линиями, чем контуры стен.

а)

б) в) г) д)

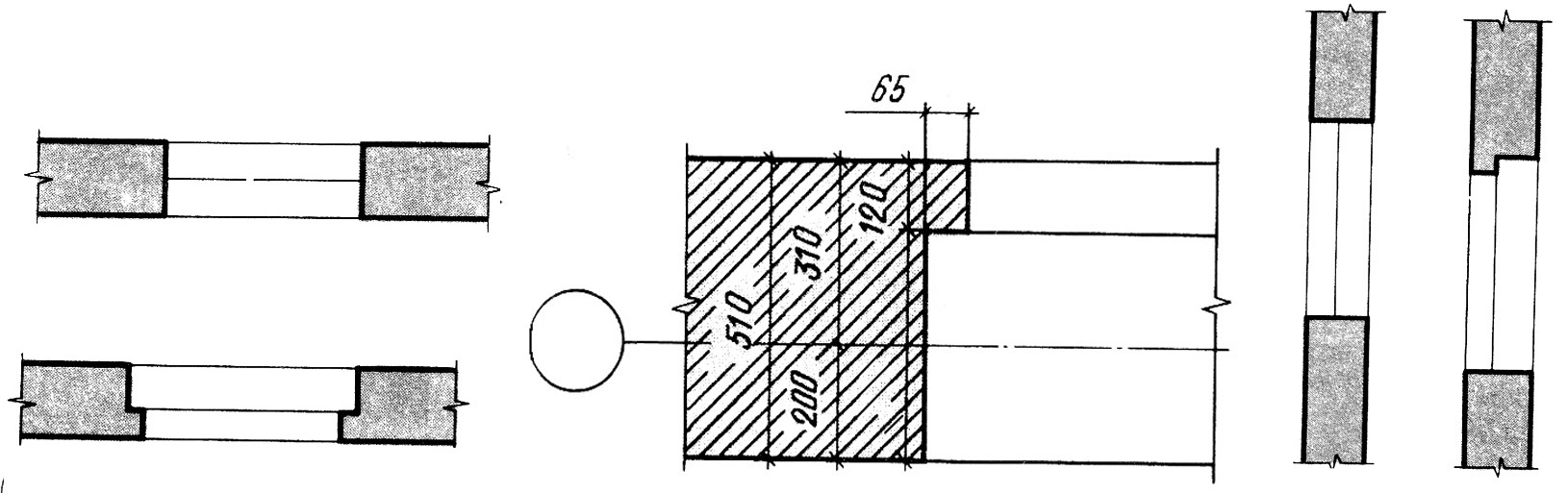

Рис. 6 Вычерчивание оконных проемов: на плане - без четвертей (а), с четвертями (б, в); на разрезе – без четвертей (г), с четвертями (д)

Двери - из квартир на лестницу должны от­крываться внутрь квартиры. Двойные двери могут открываться в разные стороны. Двери на лестничную клетку, а также двери общих коридоров в об­щественных зданиях должны откры­ваться в сторону выхода.

Угол наклона створок двери к плоскости проема в плане - 30° (рис. 7). При масштабе 1 : 400 и мельче открывание дверей показывать необяза­тельно.

а)

б)

в) г) д) е)

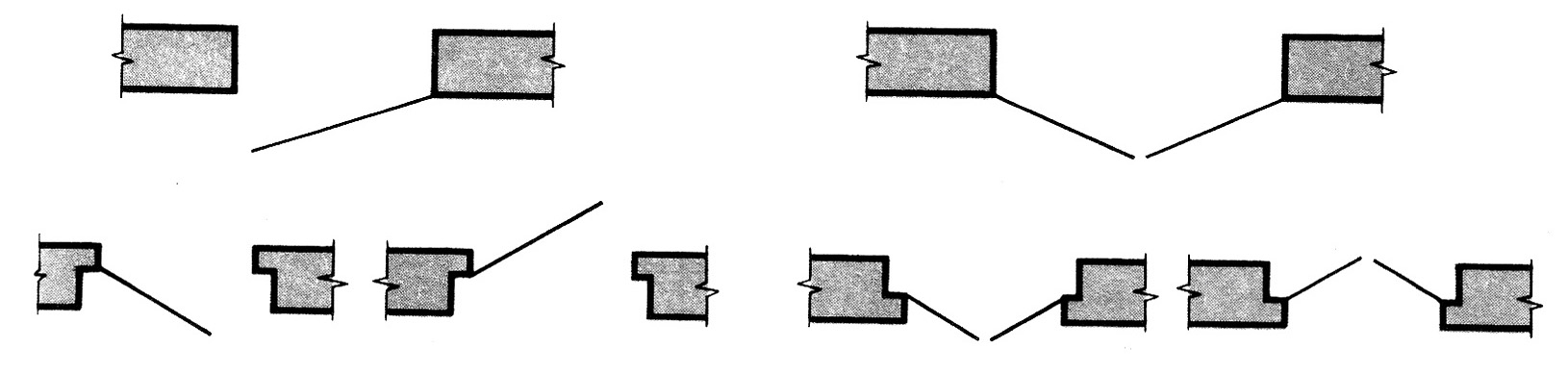

Рис. 7 Вычерчивание дверей на плане: без четвертей - однопольные (а) и двупольные (б); с четвертями – однопольные (в, г) и двупольные (д, е)

Условные обозначения оборудования кухни показаны на рисунке 8. На плане кухни изображают электрическую плиту (600 х 600 мм) и раковину или мойку (450 х 450 мм).

а) б) в) г)

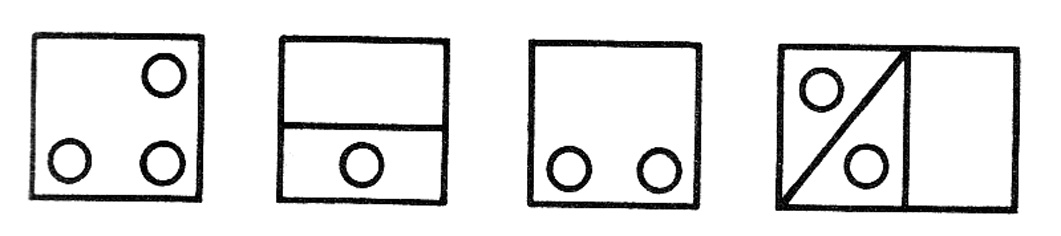

Рис. 8 Оборудование кухни: плита электриче­ская (а), холодильник электрический (б), плита газовая (б), плита комбини­рованная (г).

Условные обозначения сантехнического оборудования показаны на рисунке 9. На плане туалета изображают унитаз (450 х 600 мм). В ванной - умывальник (600 х 500 мм) и ванну (1700 х 700 мм). В совмещенном санузле — унитаз, умывальник, ванну.

а) б) в) г) д) е)

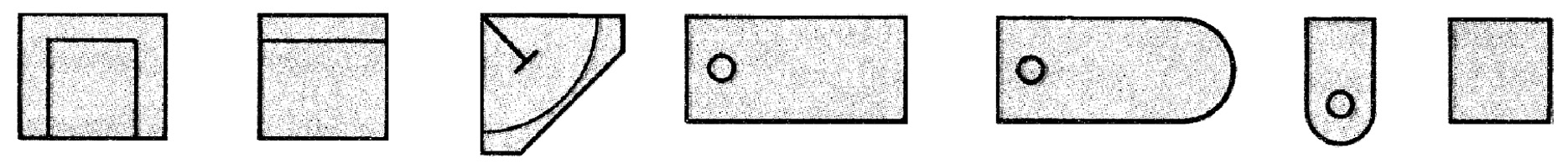

Рис. 9. Сантехническое оборудование: раковина (а), умывальник (б), умывальник угловой (в), ванна обыкновенная (г), ванна си­дячая (д),
