5 Технология и организация строительства Введение
В данном разделе дипломного проекта разрабатывается план организации строительного производства.
Доставка материалов на строительную площадку, как и вывоз строительного мусора, образованного во время демонтажа конструкций, производятся автотранспортом на расстояние до 20 км. Так как расстояние перевозки материалов незначительное, нет необходимости готовить строительные смеси на объекте: строительные растворы и бетонные смеси доставляются на строительную площадку самосвалами и автобетоносмесителями.
Все изделия укладываются в кузов полуприцепа на деревянные прокладки сечением 100*100 мм и длиной 220 мм. Прокладки должны быть расположены в местах размещения строповочных петель. При складировании изделий в штабеля нижний ряд прокладок укладывается на выровненное горизонтальное основание. Прокладки всех выше лежащих рядов должны быть расположены строго одна над другой.
5.1 Разработка технологической карты на устройство надстройки дополнительного этажа

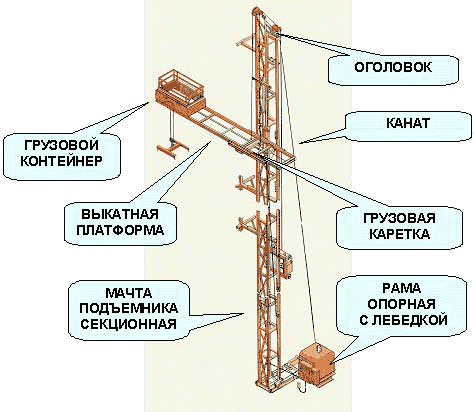

Для подачи строительных материалов на необходимую высоту применяем строительный мачтовый подъемник ПМГ-1Б-Н9 грузоподъемностью 500кг, массой 850кг, с высотой подъема 9 этажей, количеством секций 5, скоростью подъема 0,3 м/с и мощностью двигателя 5,5кВт: состоящий из оголовка, каната, грузового контейнера, выкатной платформы, грузовой каретки, мачты подъемника секционной и рамы опорной с лебедкой. При строительстве высотных объектов широко применяется мачтовый подъемник, который значительно упрощает подачу материала на высоту. Такое оборудование рассчитано для подачи грузов через оконный проем, или же на крышу. Благодаря специальной конструкции мачтового подъемника, его можно использовать и внутри здания, например на складах. Максимальная высота, на которую может поднять груз подъемник, равняется 100 метрам.

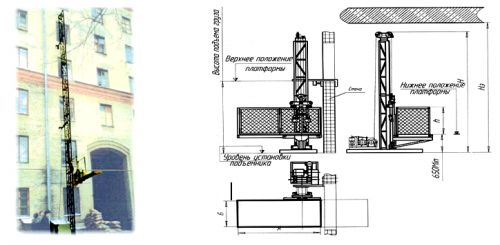

Рисунок 5.1 - Строительный мачтовый подъемник ПМГ-1Б-Н9
5.2 Указания по организации производства работ
При производстве работ по кирпичной кладке здание разбивается на захватки. Кирпичная кладка этажа по высоте разбивается на ярусы: два яруса высотой 1,0 м и третий ярус высотой 0,8 м. Первый ярус выполняется непосредственно с настила перекрытия. Последующие яруса выкладываются с шарнирно-панельных подмостей индивидуального изготовления (рис. 5.2)#S.
Рисунок 5.2 - Схема разбивки кирпичной кладки по ярусам
Т.к. ширина помещений не превышает трехкратной ширины настила, т.е. 7,5-8 м, то устраиваем сплошное замащивание. На таких подмостях не требуются ограждения, удобнее работать и располагать материалы.
Шарнирно-панельные подмости состоят из дощатого настила и двух, соединенных с ним, опор. При выполнении кладки второго яруса (выше 1,0 м от перекрытия) треугольные металлические опоры расположены в нижнем положении. При кладке третьего яруса (выше 2,0 м) опоры подмостей занимают верхнее положение.
Рисунок 5.3 – Шарнирно – панельные подмости индивидуального приготовления ,а - в нижнем положении (кладка 2-го яруса), б - в верхнем положении (кладка 3-го яруса); 1 - треугольные опоры; 2 - рабочий настила 3 – ограждение
Рисунок 5.4 – Схема расстановки подмостей
Монтаж сборных конструкций ведется параллельно с кирпичной кладкой. Сборные железобетонные перемычки кладут по ходу кладки.
Процесс кирпичной кладки состоит из следующих операций:
- установка порядовок (рис. 5.5);
- установка и перестановка причалки (рис. 5.5);
- подача кирпича и раскладка его по стене;
- установка маяков (рис. 5.6);
- перелопачивание, подача, расстилание и разравнивание раствора на стене;
- укладка кирпичей в конструкцию (в верстовые ряды, в забутку (рис. 5.7-5.9));
- расшивка швов;
- проверка правильности кладки.
Рисунок 5.5 - Установка порядовок и причалки
Рисунок 5.6 – Установка маячного кирпича
Рисунок 5.7 - Кладка способом вприсык ложкового (а) и тычкового (б) рядов наружной версты: 1-3 – последовательность действий
Рисунок 5.8 - Кладка способом вприжим ложкового (а) и тычкового (б) рядов наружной версты: 1–4 – последовательность действий
Рисунок 5.9 - Кладка забутки способом вполупритык: а – тычками; б – ложками; 1–2 – последовательность действий
Непосредственное выполнение кладки тесно связано с рядом смежных и вспомогательных работ. Так, транспортные рабочие обеспечивают непрерывную подачу материалов к рабочим местам. После окончания кладки на высоту яруса плотники устанавливают подмости. По окончании кладки этажа монтажники приступают к монтажу перекрытий и лестниц.
