Расчет баллов
Номер задания |
«Цена» одного задания |
Суммарный балл |
Отметка |
1 |
1 |
1 |
1 |
2 |
2 |
2-4 |
2 |
3 |
3 |
5-8 |
3 |
4 |
4 |
9-12 |
4 |
5 |
5 |
13-18 |
5 |
6 |
6 |
19-21 |
6 |
|
|
22-24 |
7 |
7 |
7 |
25-26 |
8 |
|
|
27 |
9 |
|
|
28 |
10 |
Тематическая лабораторно-практическая работа по теме «Фотоэлектронные приборы» исследование работы и снятие характеристик светодиода
Цель: исследовать на опыте работу светодиода, снять вольтамперную характеристику и рассчитать основные параметры.
Оборудование и аппаратура: Миллиамперметр – 1; Вольтметр постоянного тока – 1; Мультиметр – 1; Потенциометр– 1; Универсальный источник питания – 1; Сетодиод – 1; Провода соединительные – 12.
Краткие теоретические сведения
Светодиод или светоизлучающий диод — полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.
Кристалл светодиода излучает конкретный цвет.
При пропускании электрического тока через p-n переход в прямом направлении, носители заряда — электроны и дырки — рекомбинируют с излучением фотонов (из-за перехода электронов с одного энергетического уровня на другой). Выпускают светодиоды красного, желтого, голубого, зеленого свечения.
Программа работы
Исследование работы светодиода.
Ознакомиться с приборами и записать их технические данные: класс точности, предел измерений. Рассчитать абсолютную погрешность измерений по формуле: .

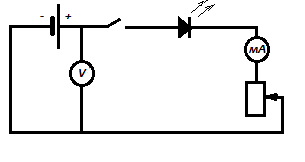

Собрать цепь по схеме рис. 1.
Рис.
1. Схема включения приборов
Светодиод включить в цепь. Установить потенциометром различные значения напряжения (8 точек) и записать показания приборов в таблицу 1.
Таблица 1
-
№
Из опыта
Из расчетов
, А
, В
, Ом
1
2
3
4
5
По данным таблицы рассчитать сопротивление светодиода:
для всех опытов.
По данным таблицы построить на миллиметровой бумаге вольт-амперную характеристику светодиода.
Ответить на контрольные вопросы:
Какие еще полупроводниковые преобразователи вы знаете?
Изобразить схему работы оптрона.
Сделать вывод по результатам работы.
