Тематические индивидуальные задания по теме «Электрическое поле»

В цепи со смешанным соединением конденсаторов определить эквивалентную емкость цепи, заряд и энергию электрического поля каждого конденсатора и всей цепи. Составить уравнение энергетического баланса цепи. Данные для своего варианта взять из таблицы «Числовые значения параметров электрических схем».

Числовые значения параметров электрических схем

№№ вар.	№№ рис.	С1, мкФ	С2, мкФ	С3, мкФ	С4, мкФ	Задаваемая величина
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32	1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1	100 10 20 30 40 50 60 70 80 90 100 8 0,01 80 0,1 30 4 3 40 1 2 1 2 3 4 5 6 7 8 9 10 100 150	10 20 30 40 50 60 70 80 90 100 10 4 0,03 80 0,15 15 6 1 40 2 2 3 4 5 6 7 8 9 10 1 2 250 300	30 40 50 60 70 80 10 20 30 40 50 6 0,04 40 0,3 5 10 2 20 2 3 7 8 9 10 1 2 3 4 5 6 50 100	40 50 60 70 80 90 100 40 10 20 30 4 0,05 30 0,2 60 20 3 15 2 6 2 4 5 6 8 7 9 10 11 12 70 90	WЭ1= 0,5 Дж WЭ2= 0,5 Дж WЭ3= 0,5 Дж WЭ4= 0,5 Дж U1 = 100 B U2 = 100 B U3 = 100 B U4 = 100 B WЭ = 2,5 Дж Q = 0,002 Кл Q = 0,002 Кл U = 36 B U = 100 B U = 100 B U = 100 B U = 30 B U = 20 B U = 20 B U = 100 B U = 60 B U = 100 B U = 100 B WЭ1= 0,5 Дж WЭ2= 0,5 Дж WЭ3= 0,5 Дж WЭ4= 0,5 Дж U1 = 100 B U2 = 100 B U3 = 100 B U4 = 100 B WЭ = 2,5 Дж Q = 0,002 Кл U = 36 B

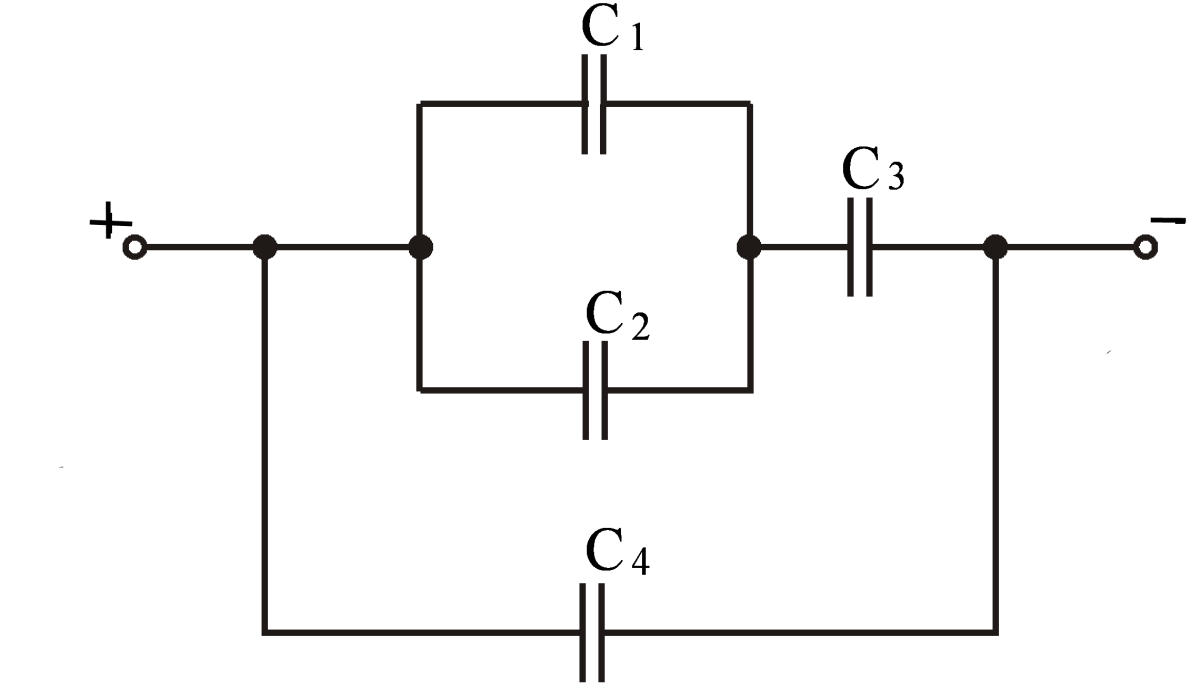

Рис. 1. Батарея конденсаторов

Рис. 2. Батарея конденсаторов

Тематическая практическая работа по теме «Электрическое поле. Электрические цепи постоянного тока»

№ п/п	Вариант № 1
	Выбрать правильный вариант ответа: Закон Ома для замкнутой цепи записывается в виде: А) ; Б) ; В) ; Г) .
	Единицы измерения величин перевести в СИ: 115 кВ; 10 дм ; 12 мин; 36 .
	Рассчитайте электроемкость батареи конденсаторов, если: С1=0,02 мФ; С2=0,08 мФ. Конденсаторы включены последовательно. Сделайте рисунок.
	Необходимо изготовить реостат из никелиновой проволоки (удельное сопротивления 4,2 ∙ 10 Ом∙м) на 10 Ом поперечным сечением 0,8 мм . Какой длины проводник необходим?

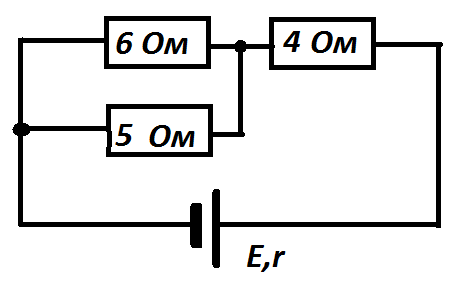

	Рассчитать общее сопротивление контура. Найти токи и напряжения на участках и общие значения. Сила тока в контуре равна 2 А. Определить: мощность источника, потери мощности на внешнем и внутреннем участках цепи и КПД источника тока. ЭДС=18 В
