1Я цифра — Защита от твердых тел и пыли

0 — Защита отсутствует; 1 — защита от твердых тел размером более 50 мм; 2 — защита от твердых тел размером более 12 мм; 3 — защита от твердых тел размером более 2.5 мм; 4 — защита от твердых тел размером более 1 мм; 5 — защита от пыли; 6 — пыленепроницаемость.

2Я цифра — Защита от влаги

0 — Защита отсутствует; 1 — Защита от попадания капель, падающих вертикально вниз; 2 — Защита от попадания капель, падающих сверху под углом к вертикали не более 15° (оборудование в нормальном положении); 3 — Защита от попадания капель или струй, падающих сверху под углом к вертикали не более 60°, защита от дождя; 4 — Защита от попадания капель или брызг, падающих под любым углом, защита от брызг; 5 — Защита от попадания струй воды под любым углом; 6 — Защита от волн воды; 7 — Защита от попадания воды при временном погружении в воду; 8 — Защита от попадания воды при постоянном погружении в воду.

по способу крепления или установки

• Светильники стационарные

• потолочные

• настенные (в том числе, Бра)

• встраиваемые

• подвесные

• пристраиваемые

• венчающие (в том числе, торшерные)

• консольные

• торцевые

• Светильники нестационарные

• настольные

• напольные

• ручные

• головные

по возможности перемещения при эксплуатации

• стационарные

• переносные

• передвижные

по способу питания лампы

• сетевые

• с индивидуальным источником питания

• комбинированного питания

по возможности изменения положения оптической системы

• подвижные

• не подвижные

по возможности изменения светотехнических характеристик

• регулируемые

• нерегулируемые

по способу охлаждения

• с естественным охлаждением

• с принудительным охлаждением

Также, светильники классифицируются по классу защиты от поражения электрическим током, по климатическому исполнению и категории размещения, по пожаробезопасности^[2].

Примеры светильников

• Бра (светильник) (настенный светильник)

• Люминесцентные лампы

• Лампа накаливания

• Люстра

• Керосиновая лампа

• Паникадило

• Плафон (потолочный светильник)

• Масляная лампа

• Торшер (напольный (венчающий) светильник)

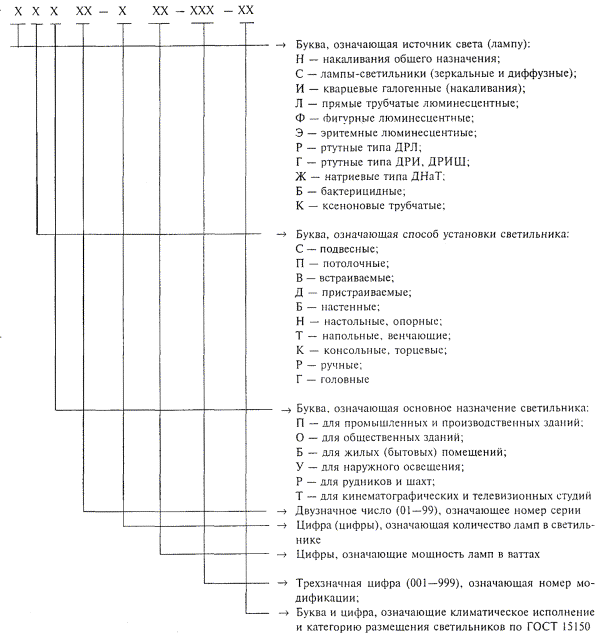

Маркировка:

42.Выбор вида и систем освещения.

0. Различают следующие виды искусственного освещения: рабочее, для работы, прохода людей и движения транспорта; аварийное (освещение безопасности) для продолжения работы и аварийное для эвакуации; охранное для освещения в нерабочее время и дежурное. Системы освещения подразделяются на общее и комбинированное. Общее освещение также делится на общее равномерное и общее с акцентом на рабочие места. Общее равномерное освещение - освещение, при котором светильники, располагаемые как правило в верхней зоне помещения, обеспечивают равномерную освещенность всей площади. Общее освещение с акцентом на рабочие места - освещение, при котором светильники общего освещения располагают либо непосредственно над рабочими местами, либо акцентируют их на рабочие места. Комбинированное освещение включает в себя светильники как общего, так и местного освещения.

1. На выбор системы освещения наиболее существенно влияют характер вып. работ, возможность размещения осветительных устройств на площади.

43.Основные характеристики светильников.

    Чтобы было удобно сравнивать светильники между собой, необходимо иметь несколько общепринятых характеристик, основанных на понятиях о видимом свете. К таким характеристикам относятся: световой поток, сила света, световая отдача, освещенность, цветовая температура, индекс цветопередачи, яркость, светимость, коэффициент пульсаций, показатели ослепленности.

    Световой поток представляет собой мощность светового излучения, воспринимаемого человеком как видимый свет. Обозначается буквой Ф и измеряется в люменах (лм). Световой поток обычно указывают в характеристиках ламп. Так для люминесцентной лампы мощностью 18 Вт световой поток может достигать 1350 лм, при мощности лампы 36 Вт – 3350 лм и при мощности лампы 58 Вт – 5200 лм.

    Сила света представляет собой отношение направленного светового потока, распространяющегося внутри телесного угла, к величине этого телесного угла. Обозначается буквой I и имеет размерность кандела (кд).

     Световая отдача (энергоэффективность). Определяется как отношение светового потока, исходящего от светильника, к электрической мощности, потребляемой светильником от электросети. Измеряется в лм/Вт. Параметр напрямую связан с кпд источника света. Следует иметь в виду, что часто под кпд светильника подразумевают не кпд источника света, а только потери светового потока в плафонах и других конструкциях светильника. У люминесцентных светильников энергоэффективность как правило не менее 30 – 35 лм/Вт, у светодиодных не менее 50 лм/Вт.

    Освещенность. Это величина светового потока, приходящаяся на единицу площади освещаемой поверхности. Обозначается буквой Е, имеет размерность люкс (лк). 1лк=1лм/м². В отличие от таких характеристик, как световой поток и световая отдача, которые являются характеристиками непосредственно источника света, параметр освещенности показывает, насколько правильно подобраны светильники для данного конкретного помещения. Достаточно освещено рабочее место или нет. При проектировании освещения рассчитывается именно освещенность, которая нормируется в зависимости от вида зрительных работ.

    Цветовая температура. Любое тело, температура которого выше температуры абсолютного нуля (ноль градусов по Кельвину, или минус 273 градуса по Цельсию) излучает электромагнитные волны, в том числе и видимого глазом диапазона частот. Цветовая температура характеризует спектр излучения исследуемого источника света. Измеряется в градусах Кельвина и показывает, до какой температуры необходимо нагреть абсолютно черное тело, что бы спектр излучения этого абсолютно черного тела соответствовал спектру излучения источника света. Абсолютно черное тело предполагает такое свойство его поверхности, при котором все падающие на него световые лучи поглощаются им без отражения.

    Индекс цветопередачи. Этот индекс характеризует естественность и правильность передачи цветов. Обозначается Ra. Имеет максимальное значение 100 (для разных источников света принимает значение от 0 до 100), при котором мы видим цвета такими, как и при солнечном свете.  Он показывает, действительно ли мы зеленое увидим как зеленое, а красное как красное. Попробуйте осветить, светлую прозрачную штору экраном телевизора – при изменении картинки на экране цвет штор будет менять оттенок. А для нас важно, что бы мы видели все цвета естественно без искажений.

    Хотя в некоторых случаях наоборот важно подчеркнуть некоторые цвета. В таких случаях используют светильники либо с определенной цветовой температурой, либо с цветным излучением.

Яркость. Это отношение силы света в заданном направлении к площади проекции излучающей поверхности на плоскость, перпендикулярную данному направлению. Определяется как отношение кд/м².

Светимость. Отношение светового потока к площади излучающей этот поток поверхности. Другими словами плотность светового потока на излучающей поверхности источника излучения, определяется как лм/м².

Коэффициент пульсаций освещенности. Характеризует изменение освещенности, вызванное изменением мгновенного значения напряжения питающей сети.

Кс=100(Еmax-Emin)/Еср, где Еmax, Emin, Еср – максимальное, минимальное и среднее значение освещенности. Самый большой коэффициент пульсаций (с частотой питающей сети) у люминесцентных ламп, работающих с электромагнитными ПРА.

Показатели ослепленности. Характеризуют слепящее действие, создаваемое светильником. Если сравнить два источника света с одинаковым световым потоком, но с существенно разными площадями излучающих поверхностей, то очевидно, что светильник с меньшей площадью излучающей поверхностью будет иметь большее значение яркости. И вероятность слепящего действия от него будет выше.

44.Выбор источника света и светильников.

0. 1) ВЫБОР ИСТОЧНИКОВ СВЕТА 2.36. Выбор источников света должен производиться с учетом их световой отдачи, срока службы, спектральных и электрических характеристик. 2.37. В качества источников света для внутреннего освещения могут применяться: а) разрядные лампы низкого давления - люминесцентные (ЛЛ) разной цветности; б) разрядные лампы высокого давления (РЛВД) - дуговые ртутные (типа ДРЛ), дуговые металлогалогенные типов ДРИ и ДРИЗ (зеркальные), натриевые лампы высокого давления (НЛВД) типа ДНаТ; з) лампы накаливания (ЛН), в том числе галогенные (ГЛН). 2.38. При технической необходимости или по эстетическим соображениям допускается применение в пределах одного помещения источников света разных типов. Для того, чтобы при этом было исключено образование на рабочих поверхностях разноцветных теней, следует обеспечивать созданием каким-либо одним источником света на менее 80% всей освещенности рабочих мест (например, в светильниках местного освещения) или добиваться однородного спектрального состава света, падающего на рабочие места путем сближения светильников с разными источниками света, использованием отражения света от поверхностей помещения и т.п. 2.39. В целях уменьшения первоначальной стоимости установки и трудозатрат по ее обслуживанию следует по возможности осуществлять укрупнение источников света, т.е. применять лампы возможно большей единичной мощности, в той мере, в какой это может быть осуществлено без ухудшения качества освещения и снижения экономических и эксплуатационных показателей установки. 2.40. Для общего освещения помещений должны преимущественно применяться разрядные лампы. Использование их, как правило, обязательно: а) для системы общего освещения помещений, в которых выполняются зрительные работы разрядов I-V и VII по главе СНиП 23-05-95 [3]; б) для общего освещения в системе комбинированного; в) при повышенных требованиях к цветопередаче; г) в помещениях, предназначенных для работы или занятий подростков или слабовидящих; д) в административно-бытовых, конторских, лабораторных, проектно-конструкторских помещениях; е) в помещениях баз естественного освещения или с недостаточным по нормам естественным освещением, предназначенных для постоянного пребывания людей. При этом в случаях, указанных в подпунктах "в" и "д", должны применяться исключительно, а в случаях, указанных в подпункте "г", преимущественно люминесцентные лампы. В остальных случаях выбор типа разрядных ламп должен производиться в соответствии с п.2.46 настоящих норм. Замена во всех указанных случаях разрядных ламп лампами накаливания допускается, в виде исключения, при технической невозможности использования разрядных ламп, например, при отсутствия пригонных для данных условий светильников, при требовании полного отсутствия радиопомех, в случаях, указанных в п.2.44 настоящих норм. 2.41. В случаях, не отмеченных в п.2.40 настоящих норм, применение для общего освещения разрядных ламп рекомендуется при наличии для этого технических или экономических обоснований, например, при необходимости уменьшить трудоемкость обслуживания освещения при большой высоте и трудном доступе к светильникам, в случае применения гидроудаления пыли и отсутствия светильников для ламп накаливания в струезащищенном исполнении (степень защиты IР55 или 55 по [15]) и т.п. 2.42. Лампы накаливания для общего освещения допускается применять при технической или экономической нецелесообразности использования разрядных ламп, в частности: а) в помещениях, в которых производятся работы, относящиеся к разрядам VI и VIII по главе СНиП 23-05-95 [3]; б) для освещения технологических площадок, мостиков, переходов, площадок обслуживания крупного оборудования и т.п.; в) для освещения помещений с тяжелыми условиями среды, в которых производятся работы любой точности, если отсутствуют светильники с другими источниками света, отвечающие заданной среде; г) для освещения вспомогательно-бытовых помещений. 2.43. Для местного освещения следует применять лампы накаливания или люминесцентные лампы. Люминесцентные лампы обязательны при повышенных требованиях к цветопередаче и рекомендуются при большой протяженности рабочих мест и при работах с блестящими поверхностями. Лампы накаливания рекомендуются при необходимости осуществления определенного или переменного направления света, а также при конструктивной невозможности установки светильников с люминесцентными лампами. 2.44. Применение разрядных ламп всех типов не допускается в установках, питаемых или переключаемых на питание от сети постоянного тока, а также при возможности снижения напряжения до уровня менее 90% нормального. Применение люминесцентных ламп не допускается, кроме того, в помещениях, где температура воздуха может длительно составлять менее +5°С. 2.45. Для освещения безопасности и эвакуационного освещения могут использоваться лампы накаливания и люминесцентные лампы. Лампы накаливания должны применяться в случаях, когда общее рабочее освещение помещения выполняется разрядными лампами высокого давления (типов ДРЛ, ДРИ, ДРИЗ, ДНаТ). Люминесцентные лампы могут применяться с ограничениями, указанными в п.2.44 настоящих норм. 2.46 При выбора между различными типами разрядных ламп в случаях, когда согласно п.2.40 настоящих норм, применение люминесцентных ламп не является обязательным, последним следует отдавать предпочтение при повышенных требованиях к качеству освещения, при ограниченной высоте помещений, и при освещении системой общего освещения помещений, в которых выполняются зрительные работы разрядов I-III по главе СНиП 23-05-95 [3]. В остальных случаях рекомендуется применение разрядных ламп высокого давления (типов ДРЛ, ДРИ, ДРИЗ, ДНаТ). 2.47. Выбор источников света в зависимости от цветовых характеристик их излучения следует производить с учетом рекомендаций приложения «Е» к главе СНиП 23-05-95 [3]. В установках с люминесцентными лампами, в которых на предъявляется повышенных требований к качеству цветопередачи, должны применяться преимущественно люминесцентные лампы белого света типа ЛБ, как обладающие наибольшей световой отдачей.

3. 2) СВЕТОТЕХНИЧЕСКИЙ ВЫБОР СВЕТИЛЬНИКОВ 2.69. Светотехнические характеристики светильников и, в первую очередь, их светораспределение должны выбираться с учетом обеспечения максимально возможной экономичности установок и создания нормируемых значений освещенности при высоком качестве освещения. При выборе светильников надлежит руководствоваться их светотехнической классификацией, приведенной в ГОСТ 17677-82 [14], соответственно которому производится выбор светильников по классу светораспределения и типу кривой силы света (см. п. 2.51 настоящих норм). 2.70. В наиболее ответственных случаях, а также при выработке типовых светотехнических решений освещения помещений, выбор светильников должен основываться на технико-экономических сопоставлениях возможных вариантов. 2.71. При общем равномерном освещении горизонтальных поверхностей следует выбирать тем более концентрированное светораспределение, чем более расчетная высота установки светильников над освещаемой поверхностью h и нормируемая освещенность Е. При наибольших значениях указанных параметров следует выбирать светильники с кривыми сил света К или Г, при средних - Г, при малых - Д. Если при этом требуется повысить соотношение между вертикальной и горизонтальной освещенностью, то следует кривые К заменять кривыми Г, кривые Г - кривыми Д, а последние в ряде случаев кривыми Л. Кривые М следует, как правило, выбирать только при малых значениях h и Е, если при этом необходимо осветить высокорасположенные поверхности или насколько возможно увеличивать расстояние между светильниками (например, при освещения протяженных галерей или туннелей). ПРИМЕЧАНИЕ. При сопоставлении светильников следует учитывать, что наиболее экономичным в отношении расхода энергии является тот светильник, для которого произведение коэффициента использования светового потока в данных условиях на световую отдачу возможной к применению лампы имеет наибольшее значение. 2.72. При освещении вертикальных поверхностей, расположенных по одну сторону от ряда светильников, следует выбирать светильники специального одностороннего светораспределения или устанавливать в наклонном положении светильники с кривыми типов Г или Д. При расположении ряда светильников между двумя рядами вертикальных поверхностей следует, как правило, выбирать кривые типов М или Л. 2.73. При освещении помещений, работы в которых связаны с различением блестящих поверхностей и если опасность возникновения отраженной блескости не может быть исключена выбором размещения светильников, следует, как правило, применять светильники с рассеивателями, а в помещениях небольшой высоты также светильники с кривой типа Л. 2.74. Защитные углы светильников, а также наличие и тип рассеивателей или экранирующих решеток, должны выбираться с учетом необходимости обеспечить установленные нормами СНиП 23-05-95 [3] или отраслевыми нормами искусственного освещения значения показателя ослепленности или показателя дискомфорта. 2.75. Для освещения производственных помещений должны преимущественно применяться светильники светораспределения П (прямого свата), а при хорошо отражающих свет ограждающих поверхностях (перекрытия, стены), если это технически возможно и не связано с существенным увеличением установленной мощности - класса Н (преимущественно прямого света). Для административно-конторских, проектно-конструкторских и лабораторных помещений должны, как правило, применяться светильники светораспределения класса Н. Светильники остальных классов по светораспределению (Г - рассеянного свата, В - преимущественно отраженного света и О - отраженного света) следует применять при наличии повышенных или специальных требований к качеству освещения (смягчение теней, уменьшение прямой и отраженной блескости, освещение разнообразно ориентированных в пространстве поверхностей и т.д.). 2.76. В производственных, административно-конторских, проектно-конструкторских и лабораторных помещениях на допускается, как правило, применение средств и приемов архитектурно-художественного и декоративного освещения; световых карнизов, куполов, ниш, люстр, настенных светильников и т.п. Допускается при особо высоких или специальных требованиях к освещенности и качеству освещения устройство в помещениях световых потолков, перекрытых светорассеивающими поверхностями или экранирующими решетками, а также различных способов освещения отраженным светом. 2.77. В случаях, когда технологическое оборудование поставляется неукомплектованным светильниками местного освещения, светильники должны выбираться и учитываться в светотехнических проектах соответственно типу источника света, принятому для местного освещения (см. п. 2.43 настоящих норм), при этом светильники с люминесцентными лампами, в случаях их использования для освещения поверхностей, обладающих смешанным отражением, или для объектов, рассматриваемых через слой материала, обладающего таким же отражением (калька и т.п.), следует выбирать с рассеивателями.

45.Точечный метод расчета осветительной установки.

Точечный метод дает возможность определить в любой точке помещения освещенность как в горизонтальной, так и в вертикальной или наклонной плоскостях.

В основном точечный метод расчета освещения применяется при расчете локализованного и наружного освещения в случаях, когда часть светильников закрывается расположенным в помещении оборудованием, при освещении наклонных или вертикальных поверхностей, а также для расчета освещения производственных помещений с темными стенами и потолком (литейные, кузнечные цехи, большинство цехов металлургических заводов и т.п.).

В основу точечного метода положено уравнение, связывающее освещенность и силу света:

где: Iα - сила света в направлении от источника на заданную точку рабочей поверхности ( определяют по кривым силы света или по таблицам выбранного типа светильника), α - угол между нормалью к рабочей поверхности и направлением силы света к расчетной точке, μ - коэффициент, учитывающий действие удаленных от расчетной точки светильников и отраженного светового потока от стен, потолка, пола, оборудования, падающего на рабочую поверхность в расчетной точке ( принимают в пределах μ = 1,05...1,2), k - коэффициент запаса, hp - высота подвеса светильника над рабочей поверхностью.

46.Метод коэффициента использования светового потока.

Суть метода заключается в вычислении коэффициента для каждого помещения, исходя из основных параметров помещения и светоотражающих свойств отделочных материалов. Недостатками такого метода расчета являются высокая трудоемкость расчета и невысокая точность. Таким методом производится расчет внутреннего освещения. Освещаемый объем помещения ограничивается ограждающими поверхностями, отражающими значительную часть светового потока, попадающего на них от источников света. В установках внутреннего освещения отражающими поверхностями являются пол, стены, потолок и оборудование, установленное в помещении. В тех случаях, когда поверхности, ограничивающие пространство, имеют высокие значения коэффициентов отражения, отраженная составляющая освещенности может иметь также большое значение и ее учет необходим, поскольку отраженные потоки могут быть сравнимы с прямыми и их недооценка может привести к значительным погрешностям в расчетах.

В процессе выполнения расчетной части необходимо:

а) выбрать систему освещения, источник света, тип светильника для заданного участка или рабочего помещения;

б) произвести расчет общего освещения рабочего помещения.

Цель расчета общего освещения - определить количество светильников необходимых для обеспечения Еmin и мощность осветительной установки, необходимых для обеспечения в цехе нормированной освещенности. Ниже рассмотрен расчет общего освещения методом коэффициента использования светового потока.

При расчете по указанному методу необходимый световой поток одной лампы определяется по формуле: или количество светильников:

где Еmin - минимальная нормированная освещенность, лк; k - коэффициент запаса (для ламп накаливания k=1,15, для люминесцентных и ламп ДРЛ, ДРИ И ДНаТ k=1,3); S - освещаемая площадь, м2; Z - коэффициент минимальной освещенности (коэффициент неравномерности освещения)(при расчете освещения от светильников с лампами накаливания, ДРЛ, ДРИ, и ДНаТ Z = 1,15, слюминесцентными лампами Z = 1,1); N - число светильников; n - число ламп в светильнике; h - коэффициент использования светового потока в долях единицы.

Мощность осветительной установки Р определяется из выражения:

где Рi - потребляемая мощность одной лампы, кВт.

Рекомендуемый алгоритм расчета Расчет общего освещения рекомендуется выполнять в следующей последовательности:

1. Выбрать систему освещения. 2. Обосновать нормированную освещенность на рабочих местах заданного объекта. 3. Выбрать экономичный источник света. 4. Выбрать рациональный тип светильника. 5. Оценить коэффициент запаса освещенности, k, и коэффициент неравномерности освещения, Z. 6. Оценить коэффициенты отражения поверхностей в помещении (потолка, стен, пола), r. 7. Рассчитать индекс помещения i. 8. Найти коэффициент использования светового потока, h. 9. Рассчитать требуемое количество светильников, N, или световой поток лампы, Фл, которые необходимы для обеспечения на объекте требуемой освещенности Еmin. 10. Выполнить эскиз расположения светильников на плане помещения с указанием размеров.

47.Метод удельной мощности.

Метод удельной мощности применяется для предварительного определения мощности установленной осветительной установки или для ориентировочной оценки правильности выполненного расчета. Он базируется на средних значениях мощности, необходимой для создания требуемой освещенности при средних значениях коэффициента использования осветительной установки.

Сущность расчета освещения по методу удельной мощностизаключается в том, что в зависимости от типа светильника и места его установки, высоты подвеса над рабочей поверхностью, освещенностью, освещенности на горизонтальной поверхности и площади помещения определяется значение удельной мощности.

Удельная мощность – отношение установленной мощности ламп к величине освещаемой площади (Вт/м2).

Значения удельной мощности для различных ламп приведены в таблицах.

Большие значения удельной мощности принимаются для помещений с меньшей площадью освещения.

Мощность общей лампы определяют: Р=w·S/N,

Где w – удельная мощность общего равномерного освещения,

S – площадь помещения,

N – число светильников.

Если расчетная мощность лампы не равна стандартной мощности, то выбирается ближайшая по мощности большая стандартная лампа.

Удельный расход мощности на освещение жилых и общественных помещений колеблется в пределах 3,5—12 Вт/м2, а для производственных помещений — 3—10 Вт/м2. Значения удельных мощностей (Вт/м2) для освещения подземных выработок: очистных и подготовительных забоев 5; промежуточных транспортных выработок 3; главных откаточных выработок 1—2; электромашинных камер 8—10; околоствольных выработок 6—8.

Значение удельной мощности зависит от типа и светораспределения светильника, размеров помещения, коэффициентов отражения стен, потолка и пола, высоты подвеса светильника и выбирается по справочной литературе. Рекомендуемые удельные мощности на освещение отдельных сельскохозяйственных производственных помещений приведены в таблице.

Коровник с доильной площадкой	4
Доильная площадка	13
Коровник при доении в стойлах	4,5
Лаборатория, молочная	15,5
Телятник	3,7
Свинарник-маточник	4,5
Свинарник-откормочник	2,6
Скотный двор для откорма на мясо	2,2
Птичник, цыплятник	5,0
Кормоприготовительная	7,0
Яйцесклад	6,0
Склады оборудования и материалов	3,0
Весовая	12,0
Помещение для персонала	18,0

По расчетной мощности лампы P и каталожным данным выбирают типоразмер лампы и её номинальную мощность Pн так, чтобы выполнялось условие:

0,9хР ≤ Рн ≤ 1,2хР

48.Порядок расчета осветительной установки.

Проектирование начиналось с характеристики среды помещения и выбора нормированной освещенности. Выбора степени защиты для оборудования. Выбор светильников и источников света. Размещение светильников. Расчет мощности. Компоновка осветительной сети с учетом длин групп. Расчет сечения проводов. Выбор проводов и способа их прокладки. Выбор осветительных и силовых щитов с автоматами и плавкими вставками, с учетом уставок допустимыми токами. Определение экономической составляющей.

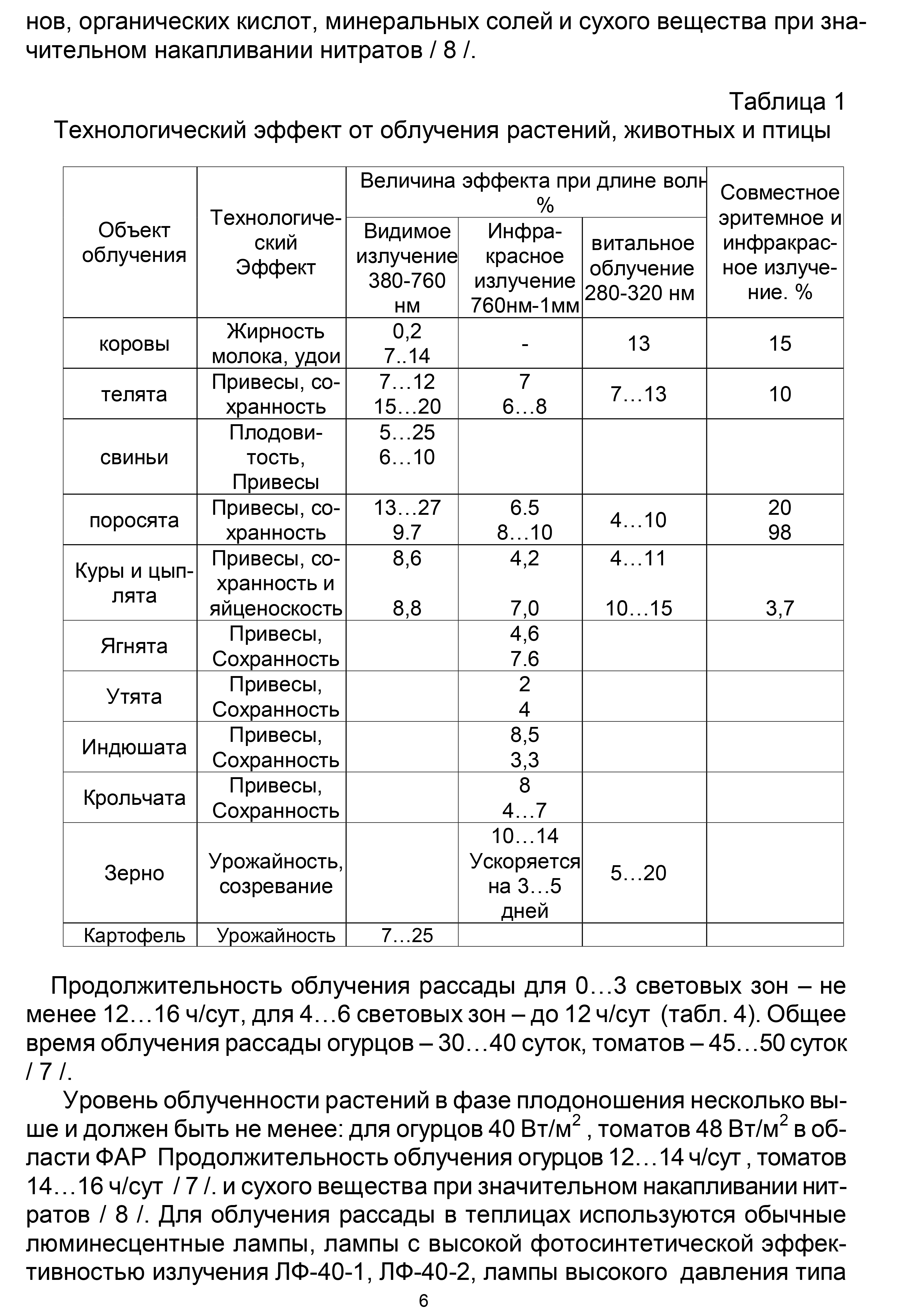

49.Фитооблучательные установки и требования, предъявляемые к ним.

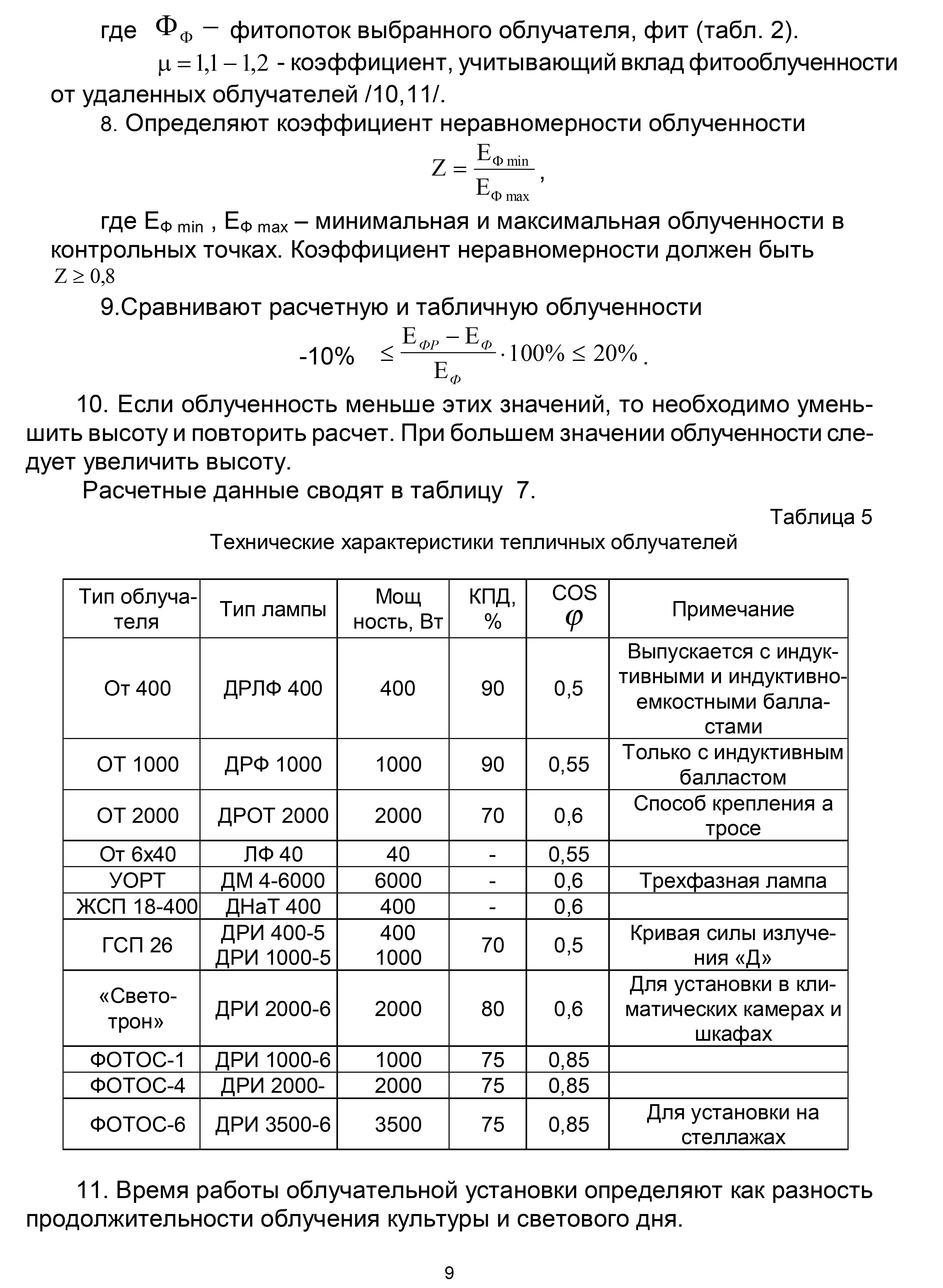

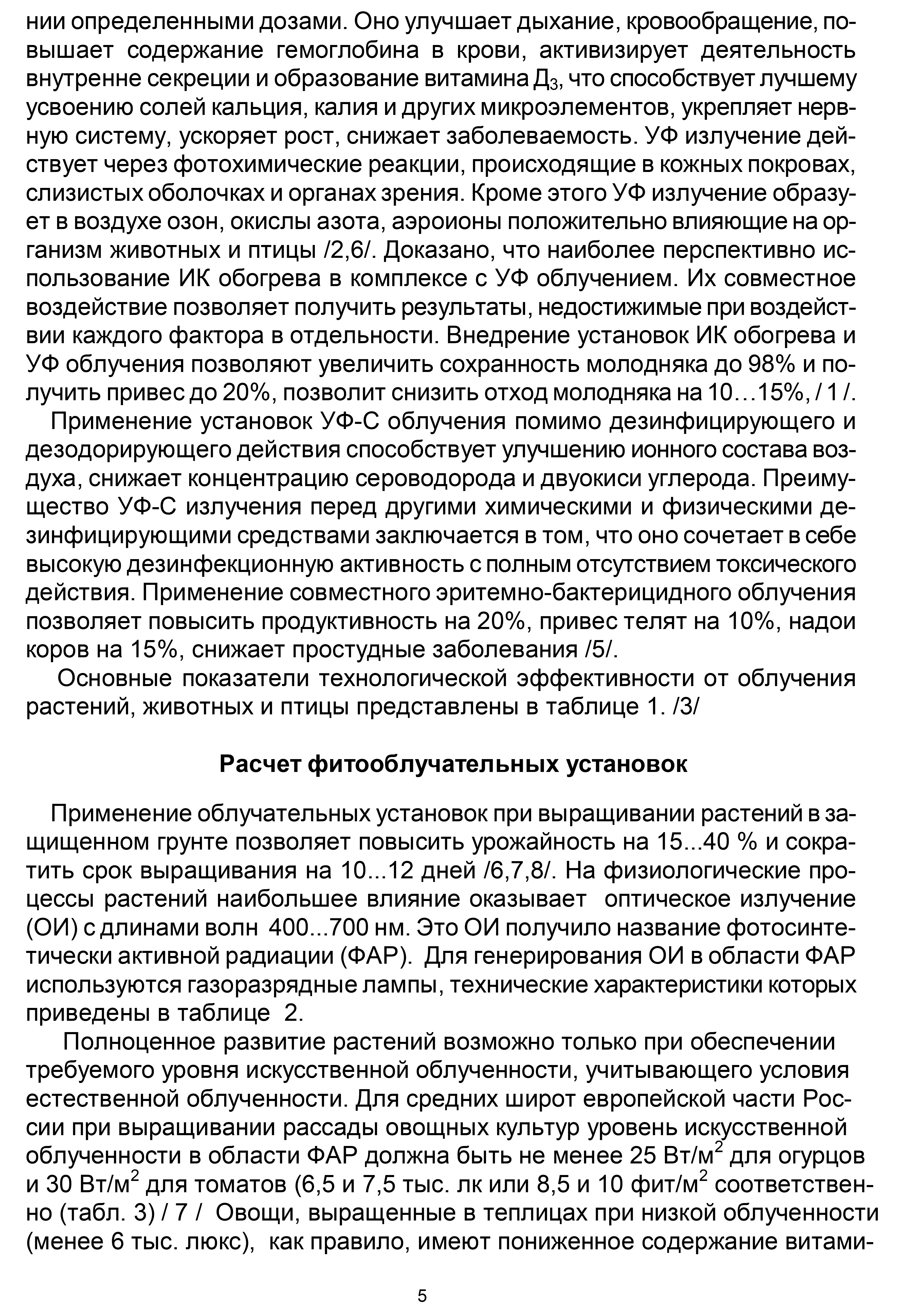

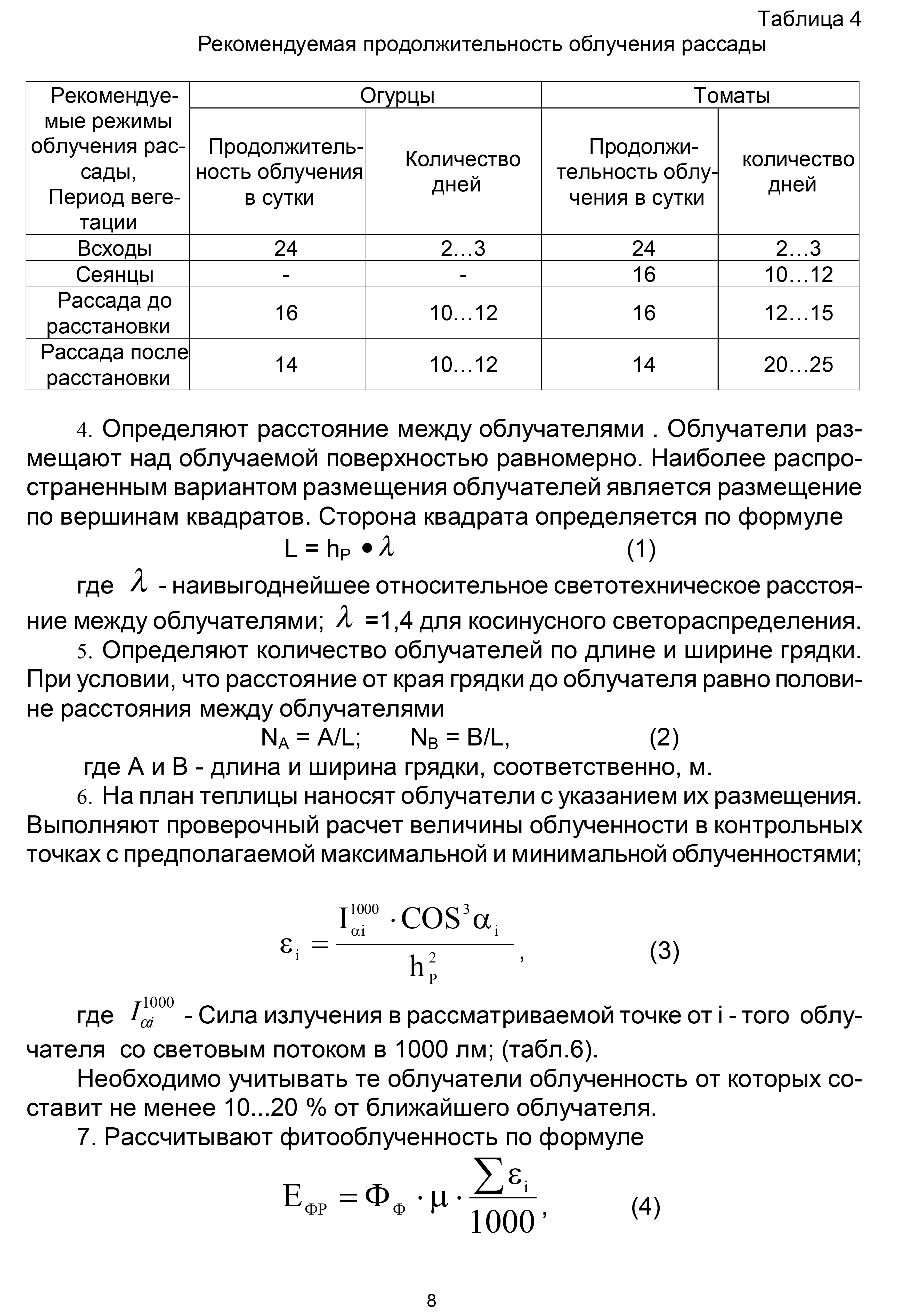

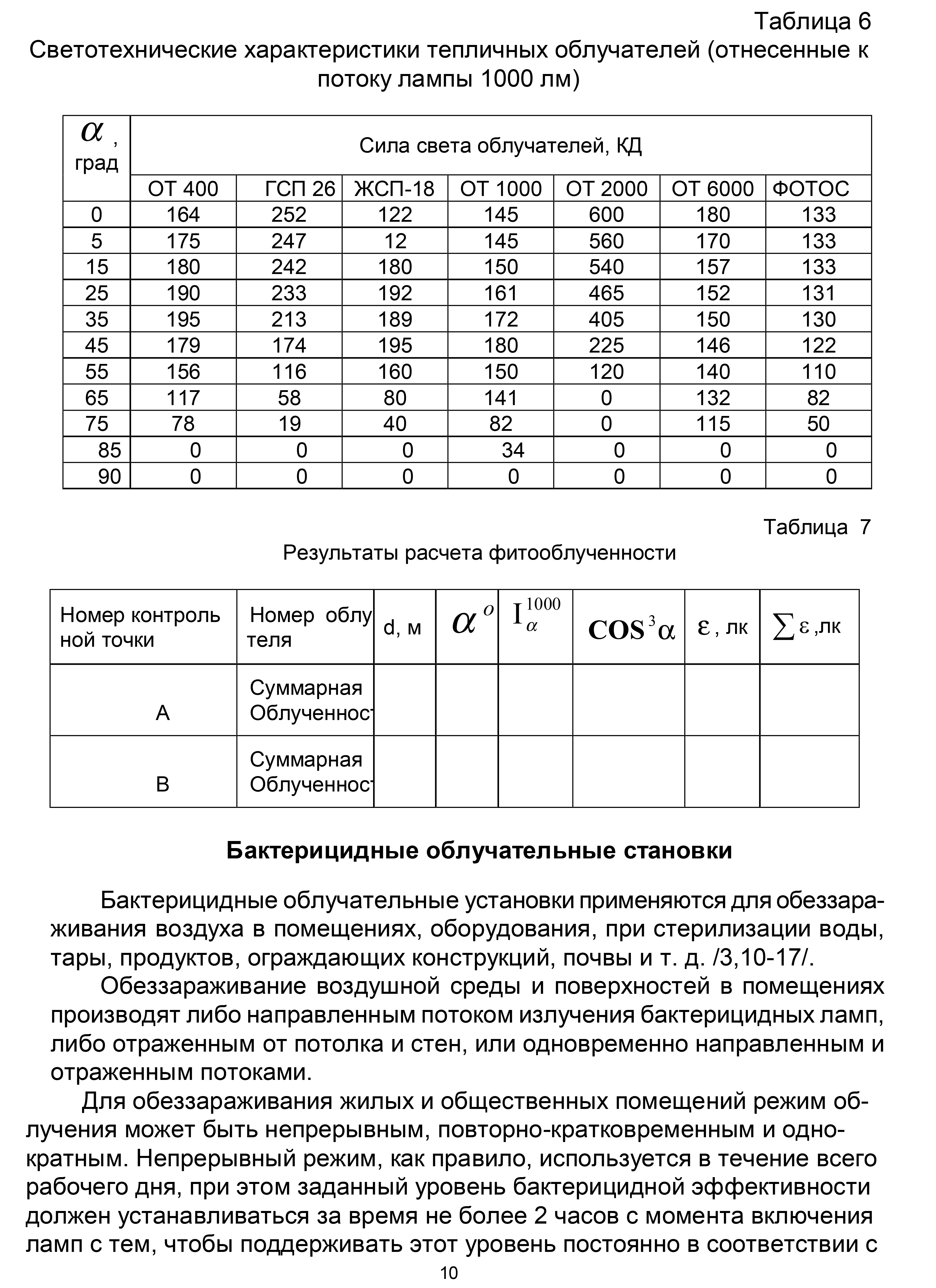

50.Методика расчета фитоустановки.

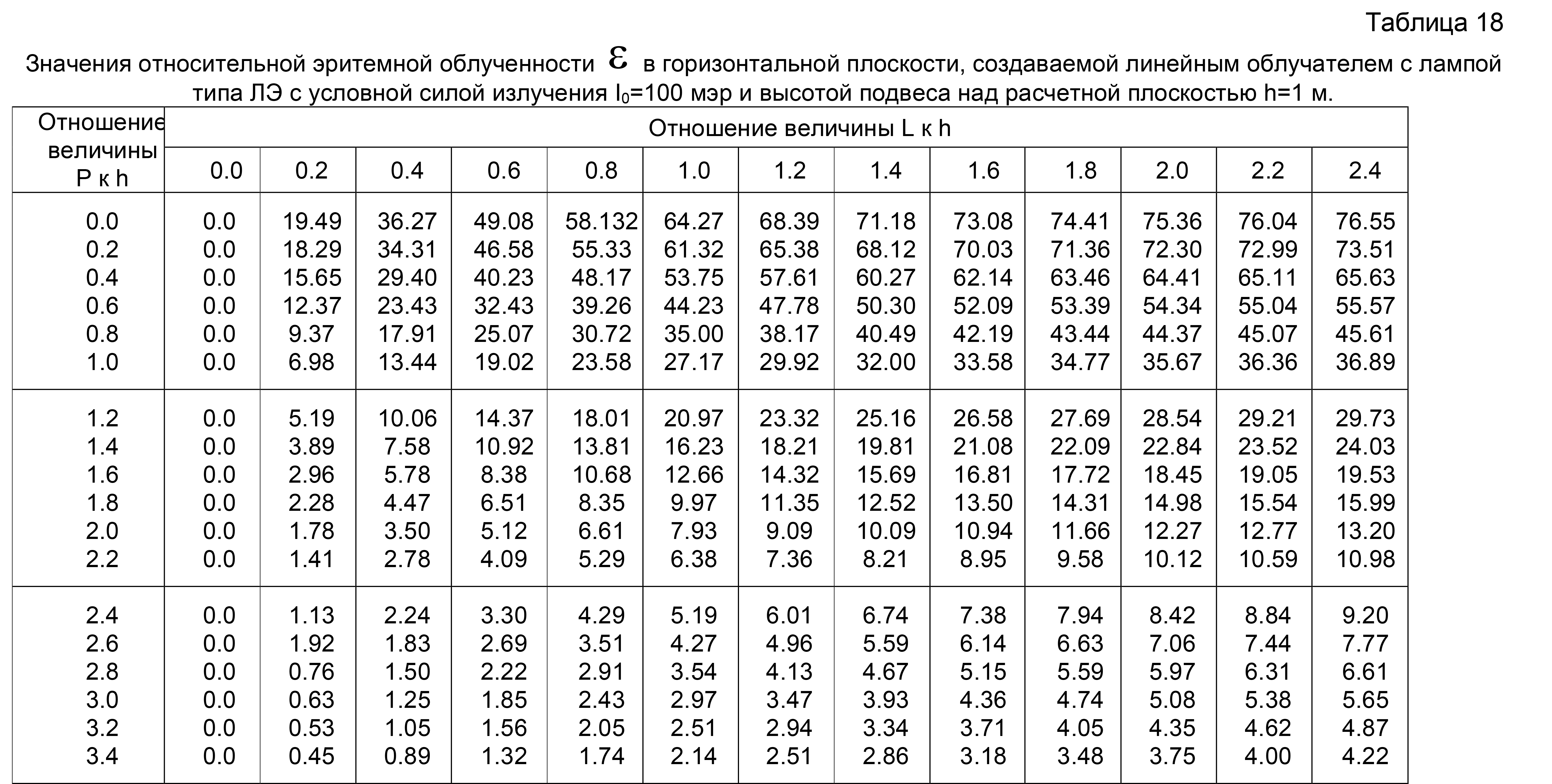

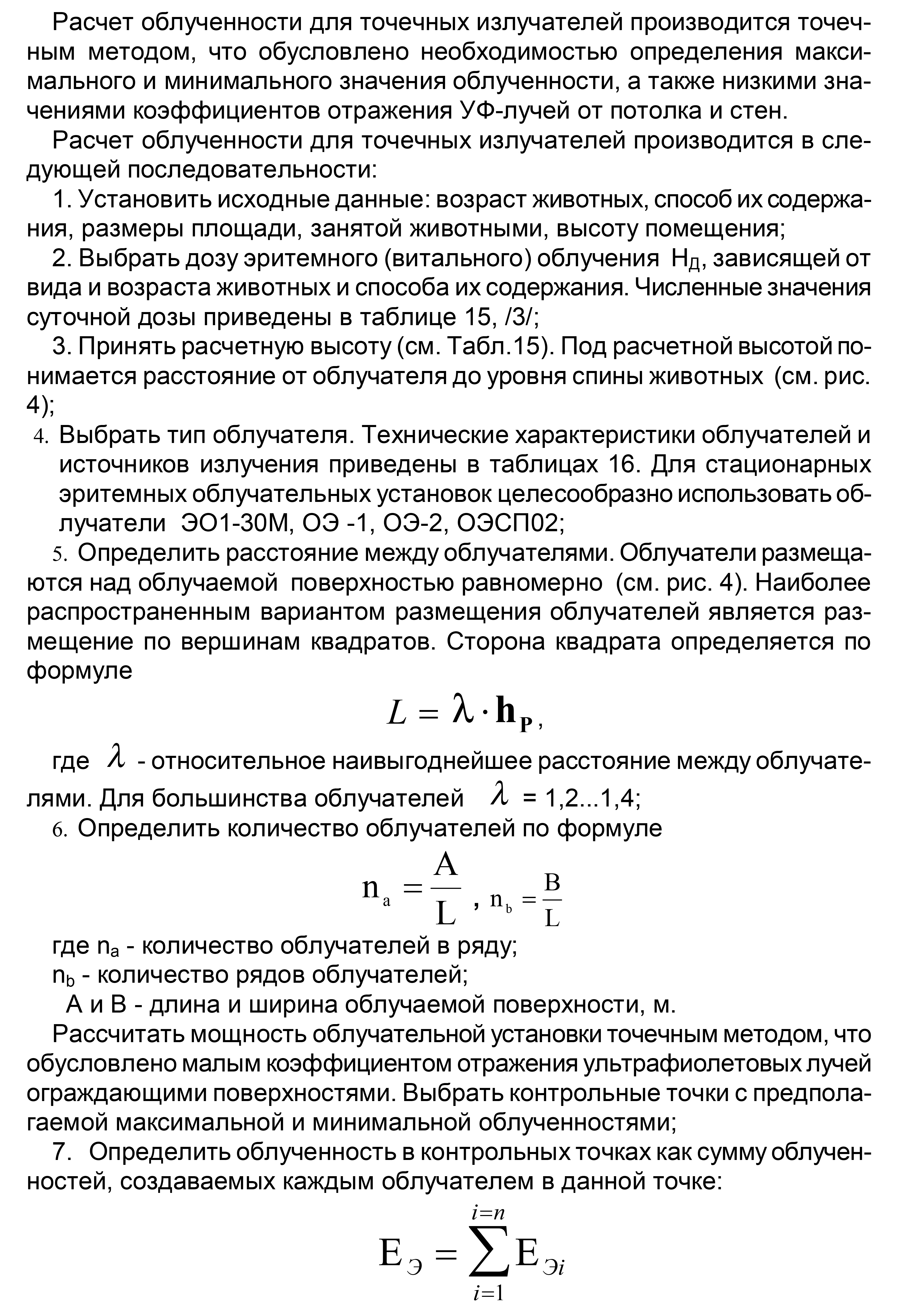

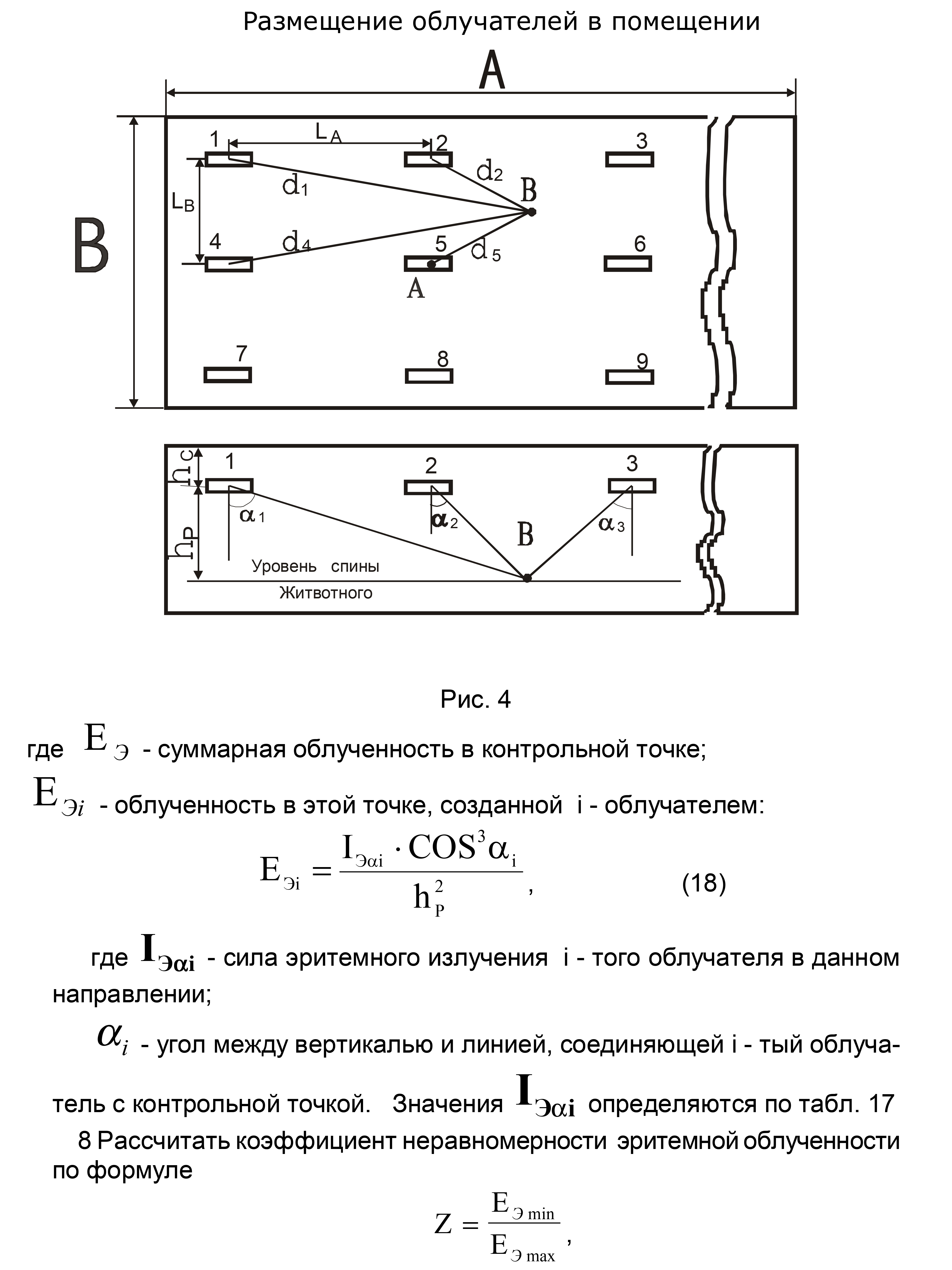

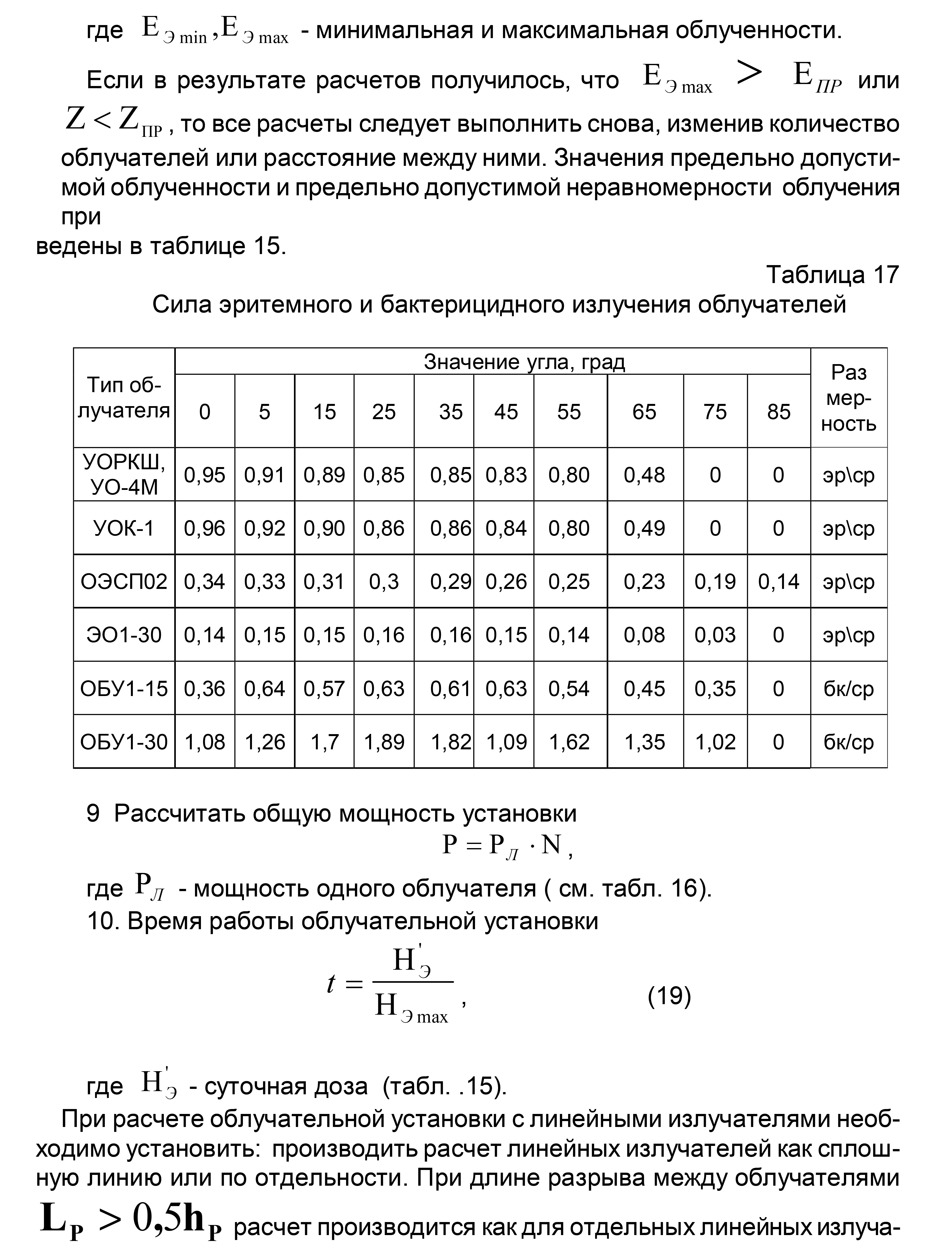

51.Стационарные эритемные (витальные) установки и их расчет.

52.Подвижные эритемны (витальные) установки и их расчет.

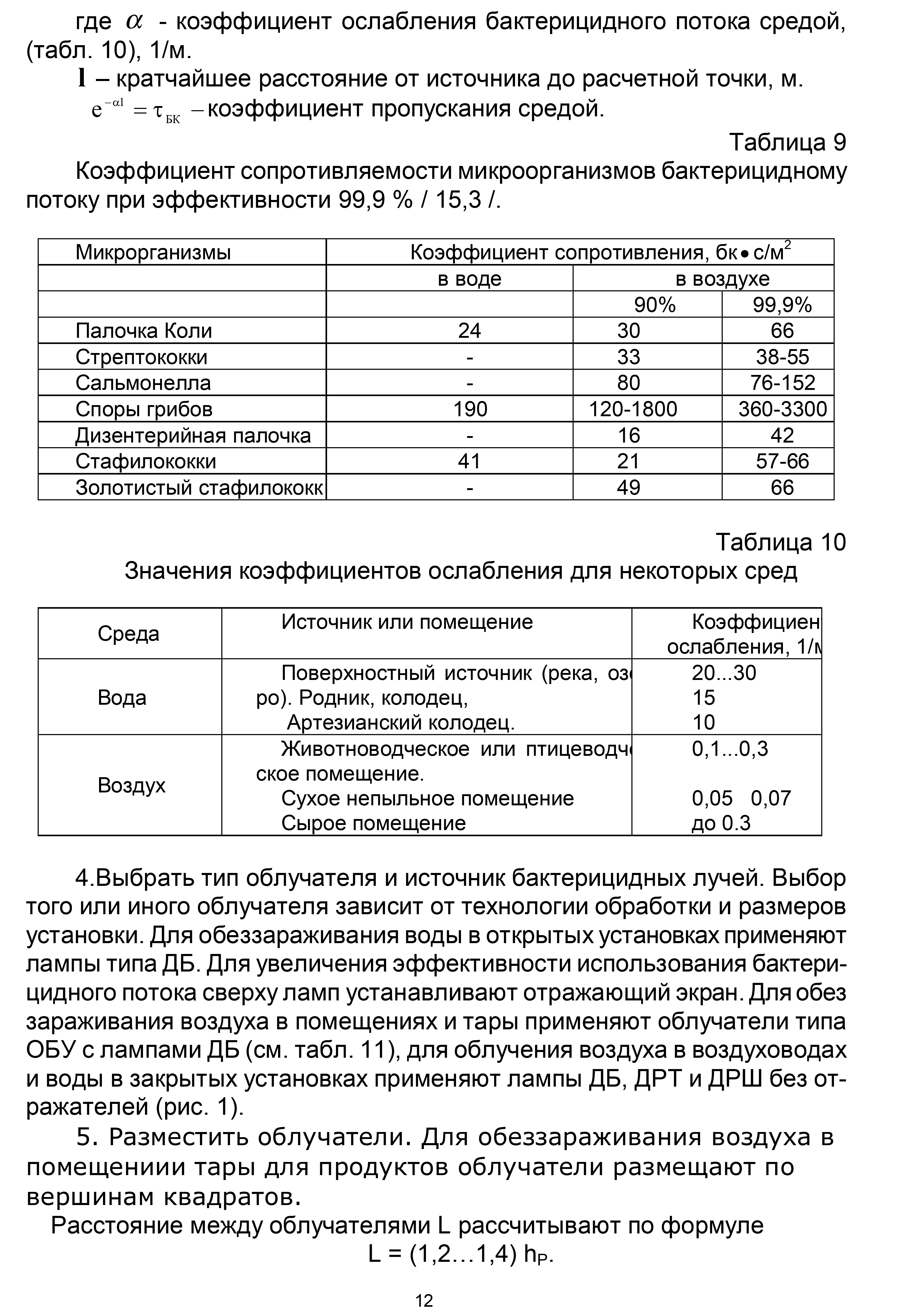

53.Бактерицидные облучательные установки и их классификация.+

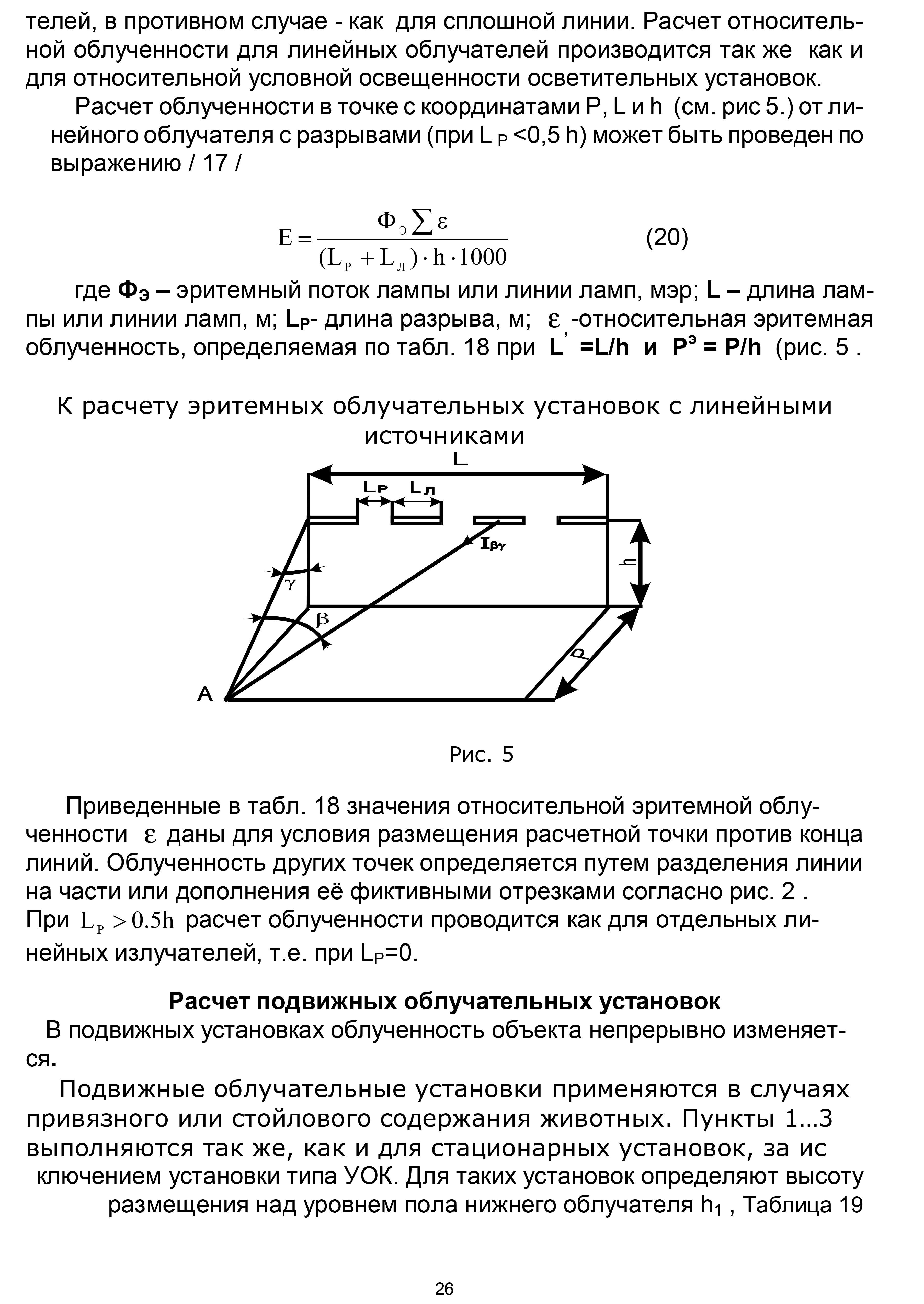

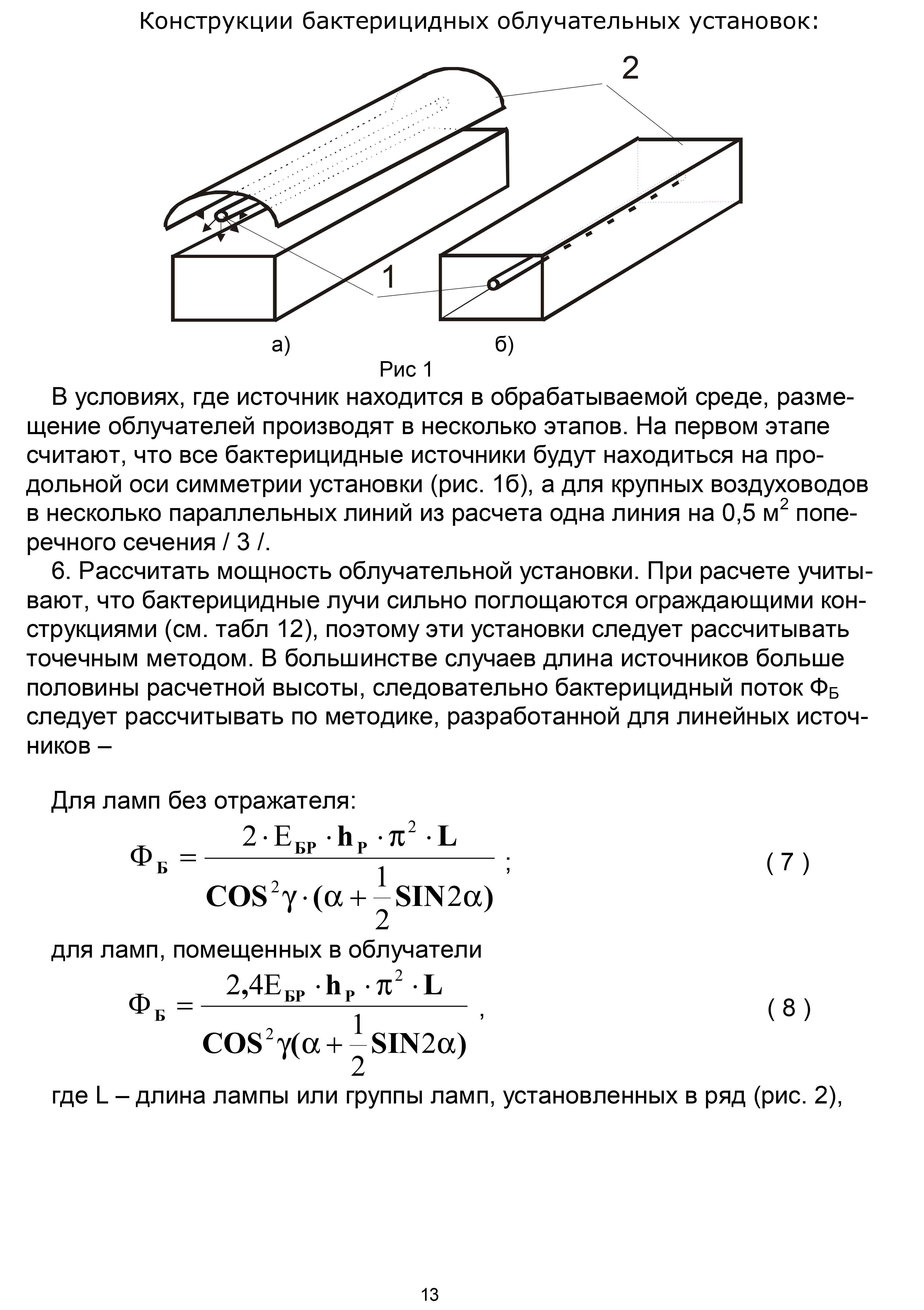

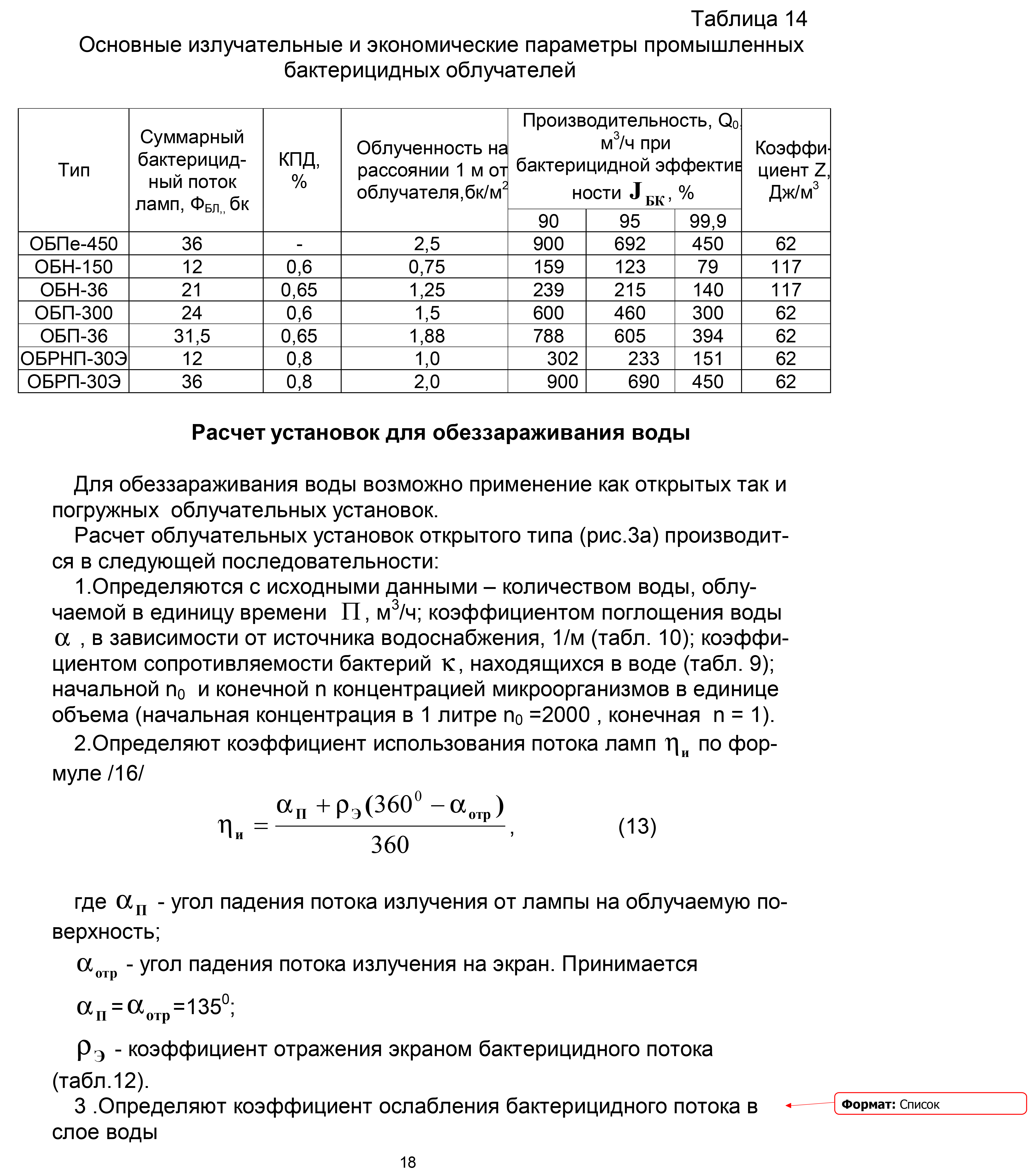

+54. Методика расчета бактерицидных облучательных установок.

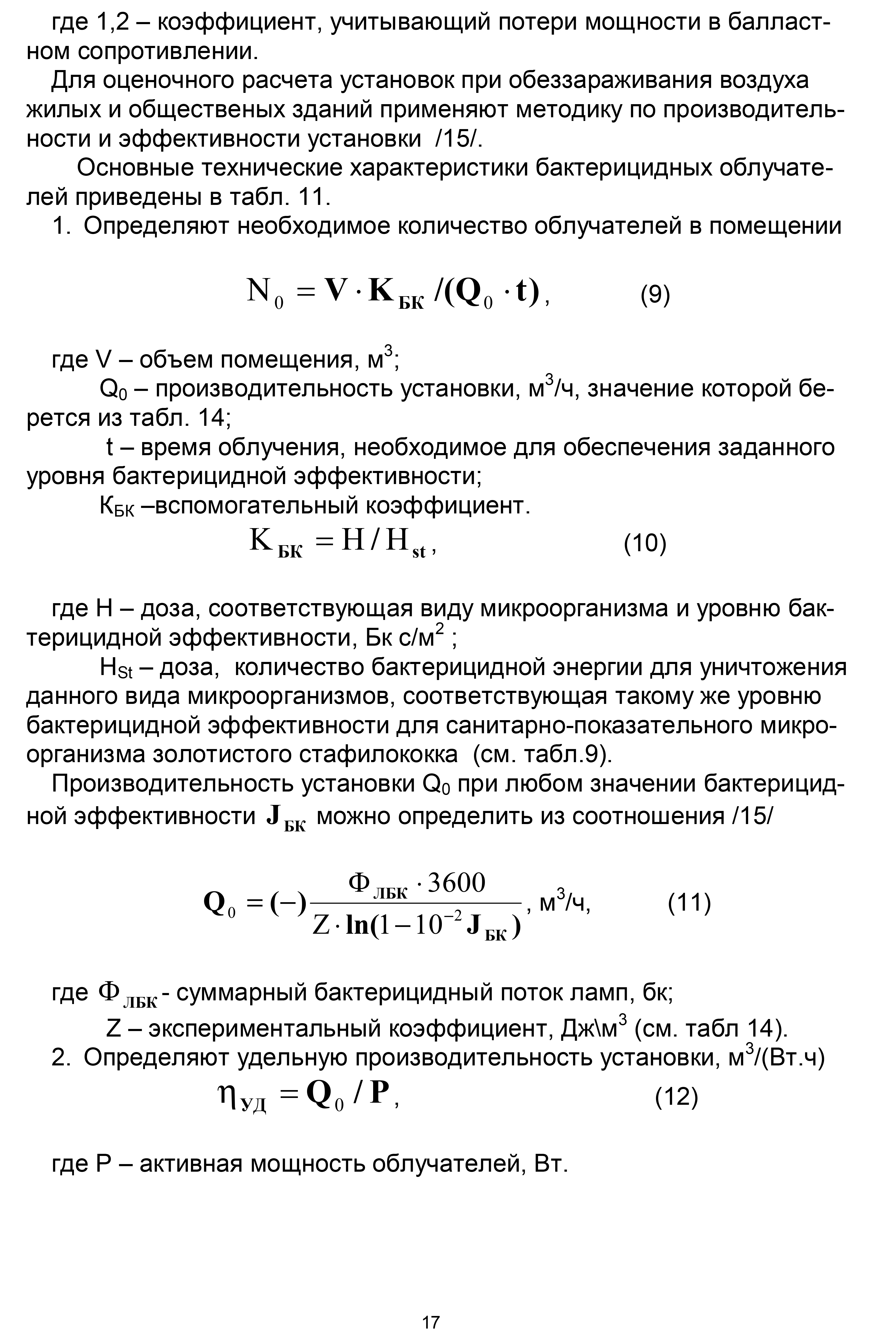

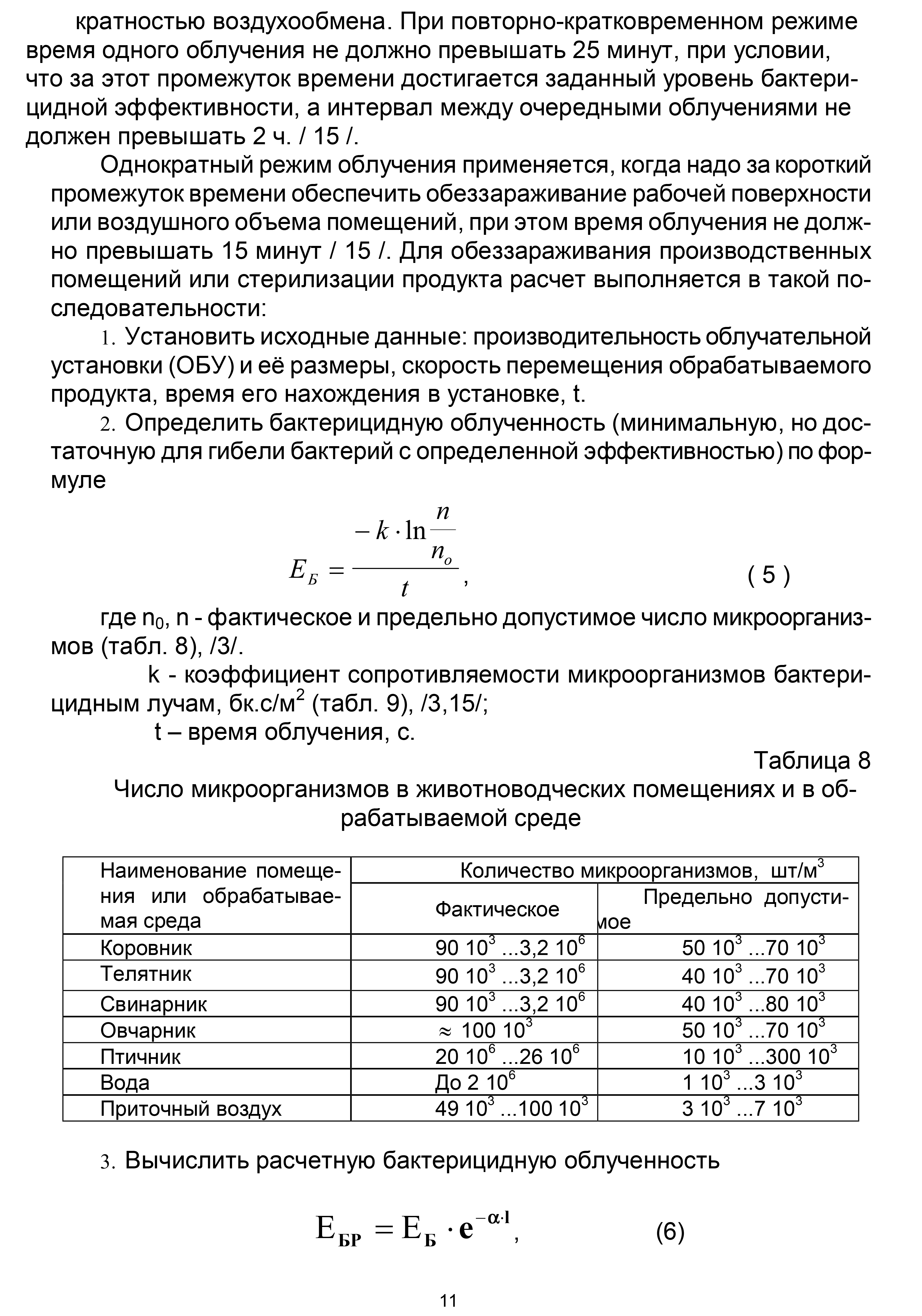

Бактерицидный облучатель (БО) - это устройство, содержащее в качестве источника излучения бактерицидную лампу и предназначенное для обеззараживания воздушной среды или поверхностей в помещении.      БО состоит из корпуса, на котором установлены бактерицидная лампа, ПРА, отражатель, приспособления для крепления и монтажа. Конструкция БО должна обеспечивать соблюдение условий электрической, пожарной и механической безопасности, а также других требований, исключающих вредное воздействие на окружающую среду или человека. По условиям размещения бактерицидные облучатели подразделяются на облучатели, предназначенные для эксплуатации в стационарных помещениях и устанавливаемые натранспортных средствах, например в машинах скорой помощи. БО по месту расположения подразделяются на потолочные, подвесные, настенные и передвижные. По конструктивному исполнению они могут быть открытого типа, закрытого типа и комбинированными. БО открытого типа предназначены для облучения воздушной среды и поверхностей в помещениях прямым бактерицидным потоком в отсутствие людей путем перераспределения излучения лампы внутри больших телесных углов вплоть до 4пи. Бактерицидный облучатель закрытого типа предназначен для облучения воздуха и поверхностей в помещениях прямым и отраженным бактерицидным потоком как в отсутствие, так и в присутствии людей, отражатель которого должен направлять бактерицидный поток лампы в верхнюю полусферу так, чтобы никаких лучей, как непосредственно от лампы, так и отраженных от частей облучателя, не направлялось под углом, меньшим 5° вверх от горизонтальной плоскости, проходящей через лампу. Бактерицидные облучатели комбинированного типа совмещают в себе функции БО открытого и закрытого типов. Они имеют разные включаемые раздельно лампы для прямого и отраженного облучения либо подвижной отражатель, позволяющий использовать бактерицидный поток для прямого (в отсутствие людей) или для отраженного (в присутствии людей) облучения помещения.      Одним из типов закрытого БО являются рециркуляторы, предназначенные для обеззараживания воздуха путем его прохождения через закрытую камеру, внутренний объем которой облучается излучением бактерицидных ламп.      Скорость прохождения воздушного потока обеспечивается либо естественной конвекцией, либо принудительно с помощью вентилятора.      Передвижные БО, как правило, являются облучателями открытого типа.

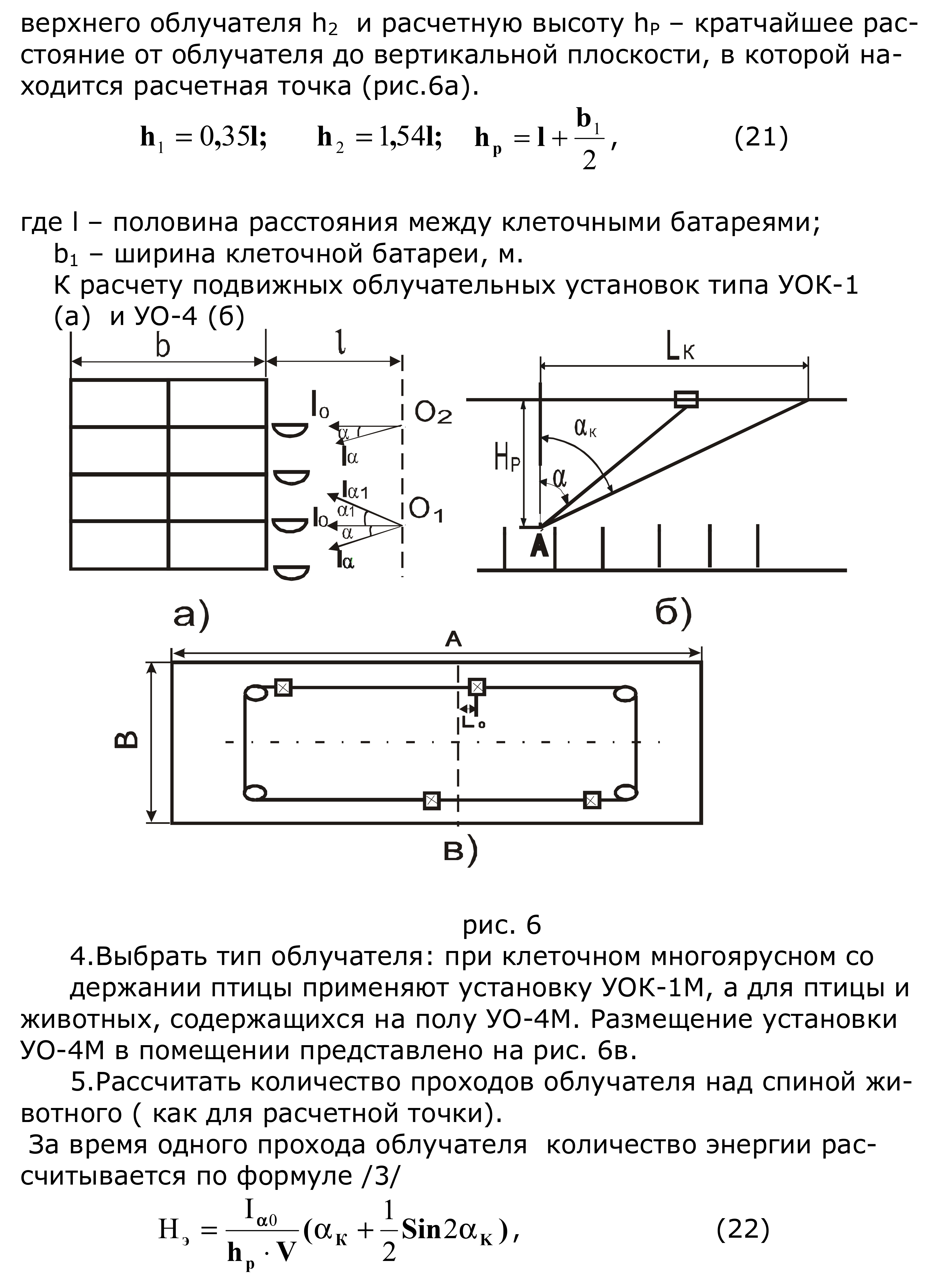

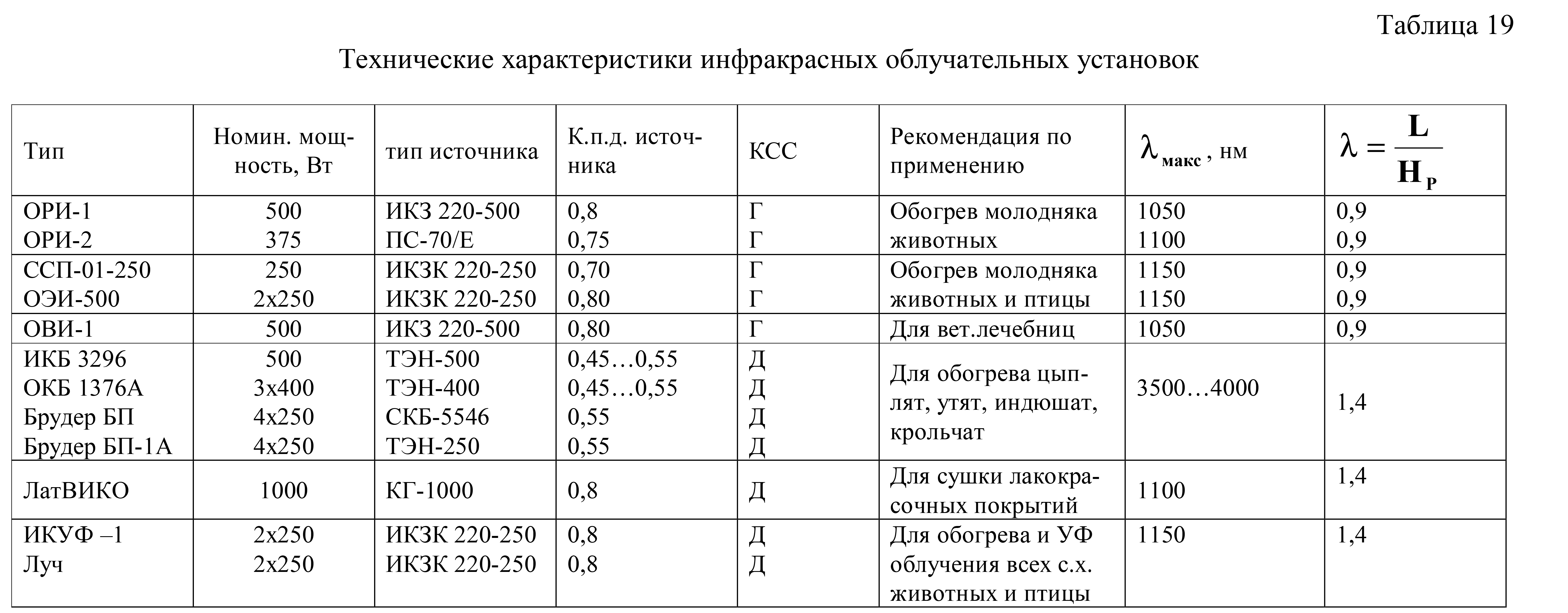

55. Методика расчета и применение ИК-лучей в с.х. производстве. ИК-облучательные установки.+

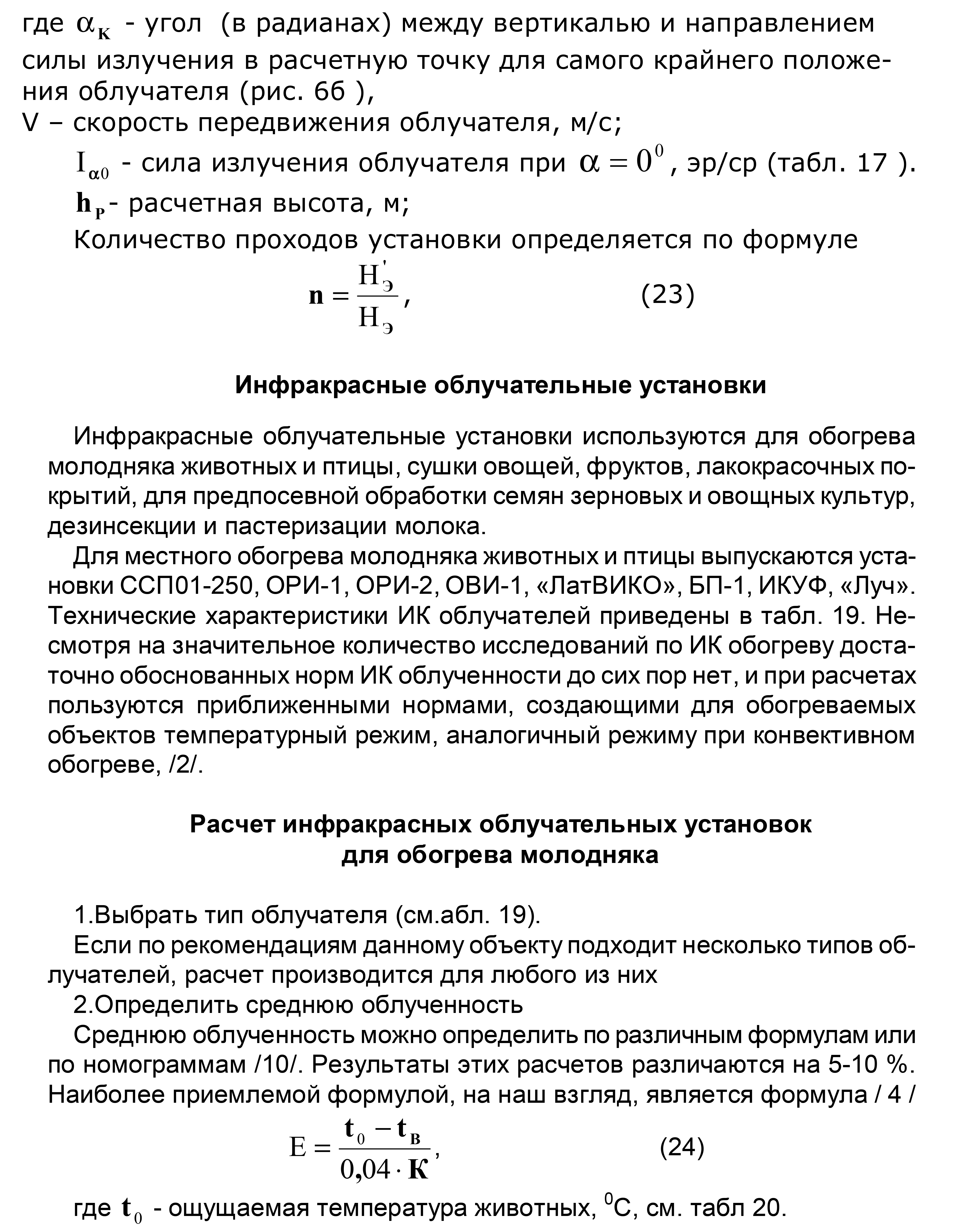

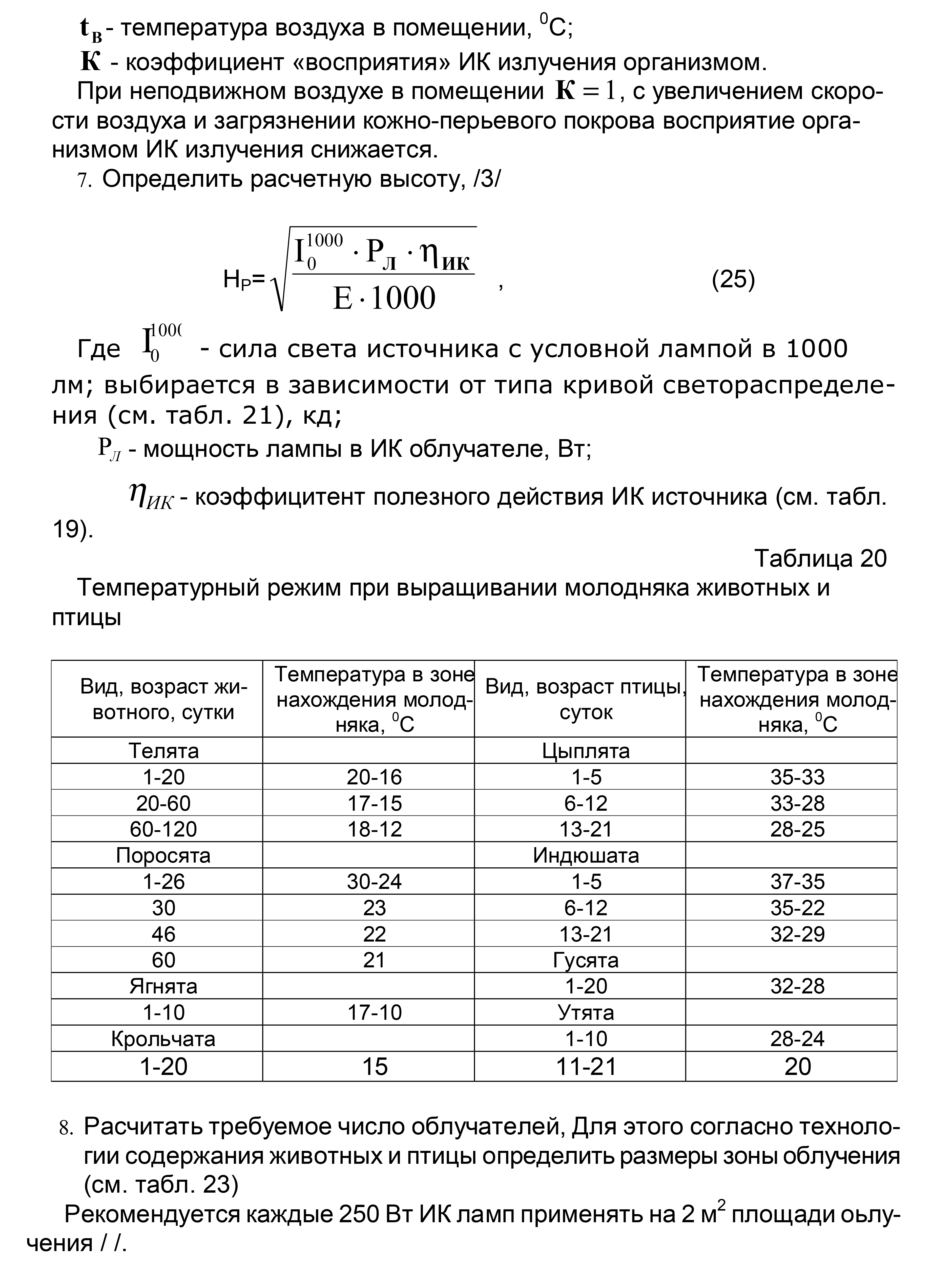

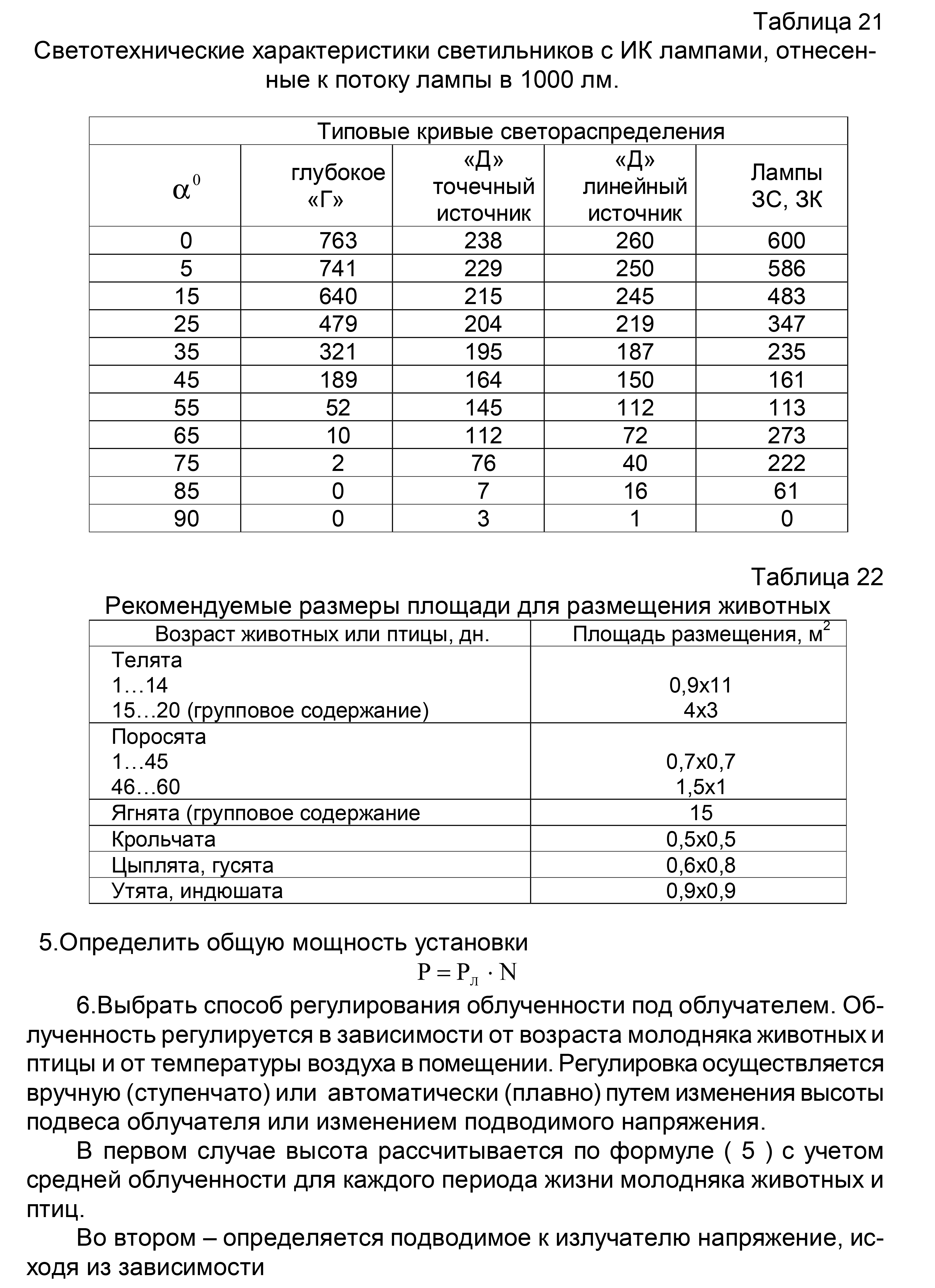

+56.Методика расчета ИК-облучательных установок для обогрева молодняка.

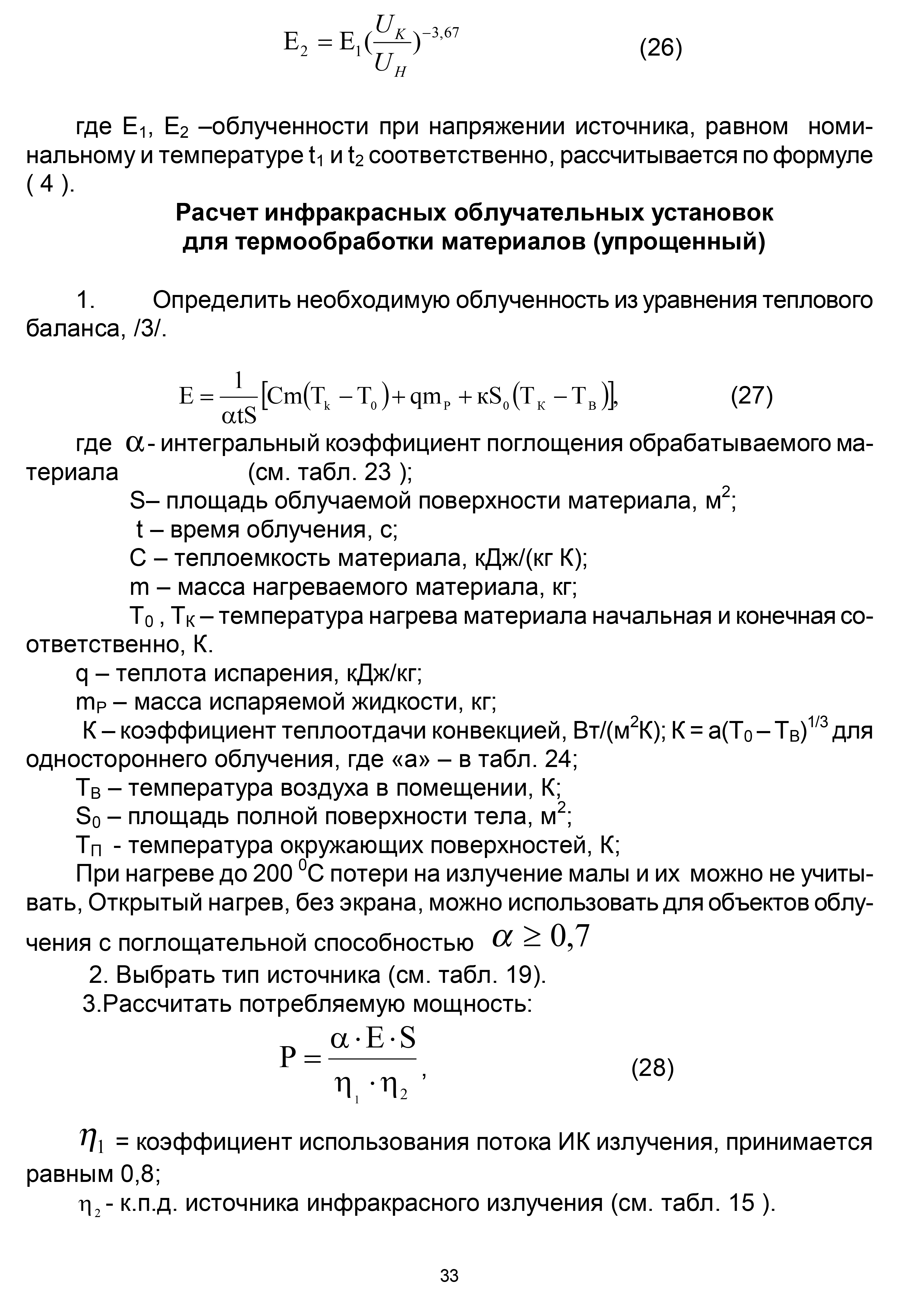

57.Установки ИК-сушки и нагрева.

При инфракрасном способе сушки изделие нагревается до заданной температуры за короткое время. Например, кузов автомобиля достигает необходимой температуры через несколько минут после включения ИК-излучателей. Это происходит в связи с тем, что инфракрасное оборудование практически безинерционно, не использует промежуточный теплоноситель, энергия от излучателей практически без потерь передается непосредственно изделию. Отсюда следует два положительных момента:

1. происходит существенная экономия энергии за счет меньшего нагрева воздуха. Воздух нагревается от уже нагретого изделия и его температура приинфракрасной сушке всегда ниже. Так при температуре изделия 90 °С температура воздуха в сушильной камере может быть всего 40 °С;

2. не требуется прогрев камеры перед сушкой, благодаря чему дополнительно экономится энергия и производственное время, повышается производительность.

Еще одной особенностью ИК-сушки является возможность зонного нагрева. Необходимость в этом возникает при частичной окраске изделия. Эта возможность дает существенную экономию энергии в отличие от конвективного способа, где всегда происходит нагрев всего изделия.

Терморадиационные (инфракрасные) сушильные камеры Терморадиационная сушка основана на поглощении невидимых тепловых (инфракрасных) лучей лакокрасочным слоем и окрашенным изделием. Сначала нагревается изделие, от поверхности которого тепло передается лакокрасочному слою изделия за счет поглощения лучистой энергии. Отвердевание пленки начинается с нижнего слоя и распространяется на вышележащие слои. Верхние слои лакокрасочного материала нагреваются также за счет передачи тепла улетучивающимися растворителями. При этом растворитель, переходя из внутреннего слоя лакокрасочного материала в наружный, увеличивает в последнем свою концентрацию, что способствует лучшему растеканию краски на поверхности окрашенного изделия и приводит к дополнительному улучшению качества покрытия. Процесс высыхания при терморадиационной сушке резко ускоряется. Инфракрасные пленочные электронагреватели устанавливается на любую поверхность,с предварительно закрепленным фольгированным пористым материалом. Тепловой поток от инфракрасной пленки излучается и далее равномерно распределяется по изделию. За счет низкого нагрева излучающего элементы снижаются потери энергии, и повышается КПД. КПД таких излучателей достигает 95%.

58.Групповые сети. Расчет сечения проводов по потере напряжения.

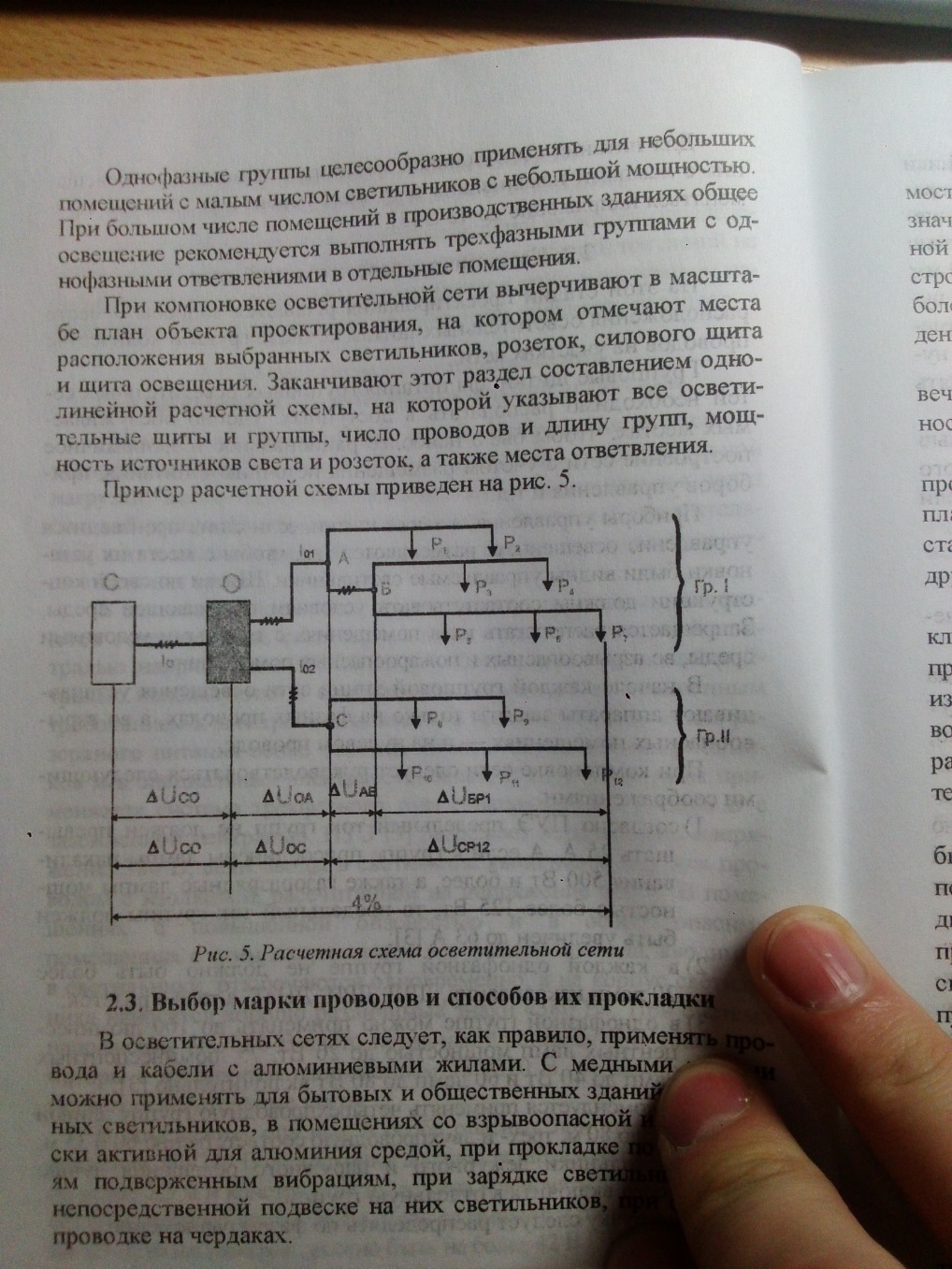

Групповая сеть - сеть от щитков и распределительных устройств до светильников, штепсельных розеток и других электроприемников

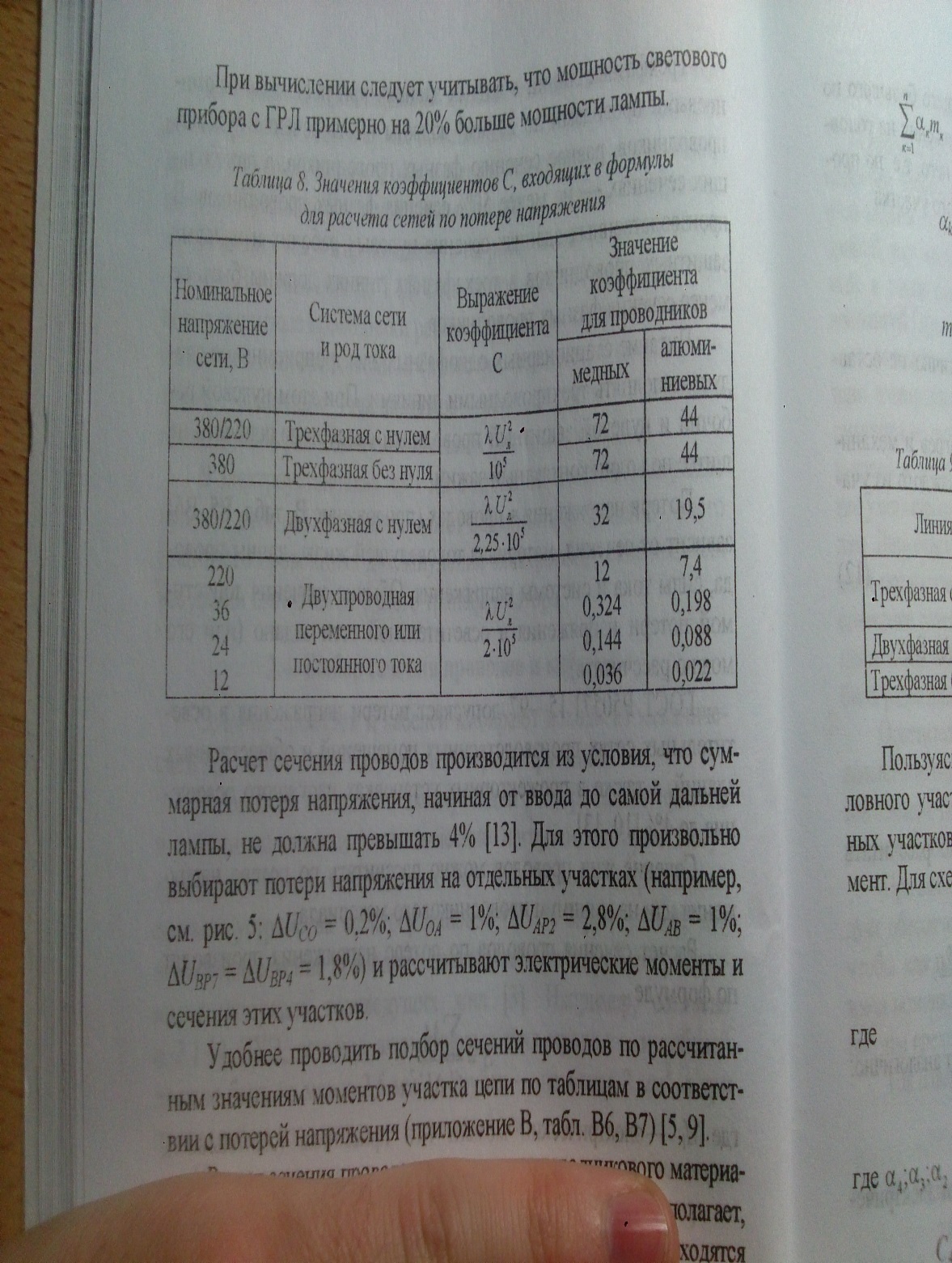

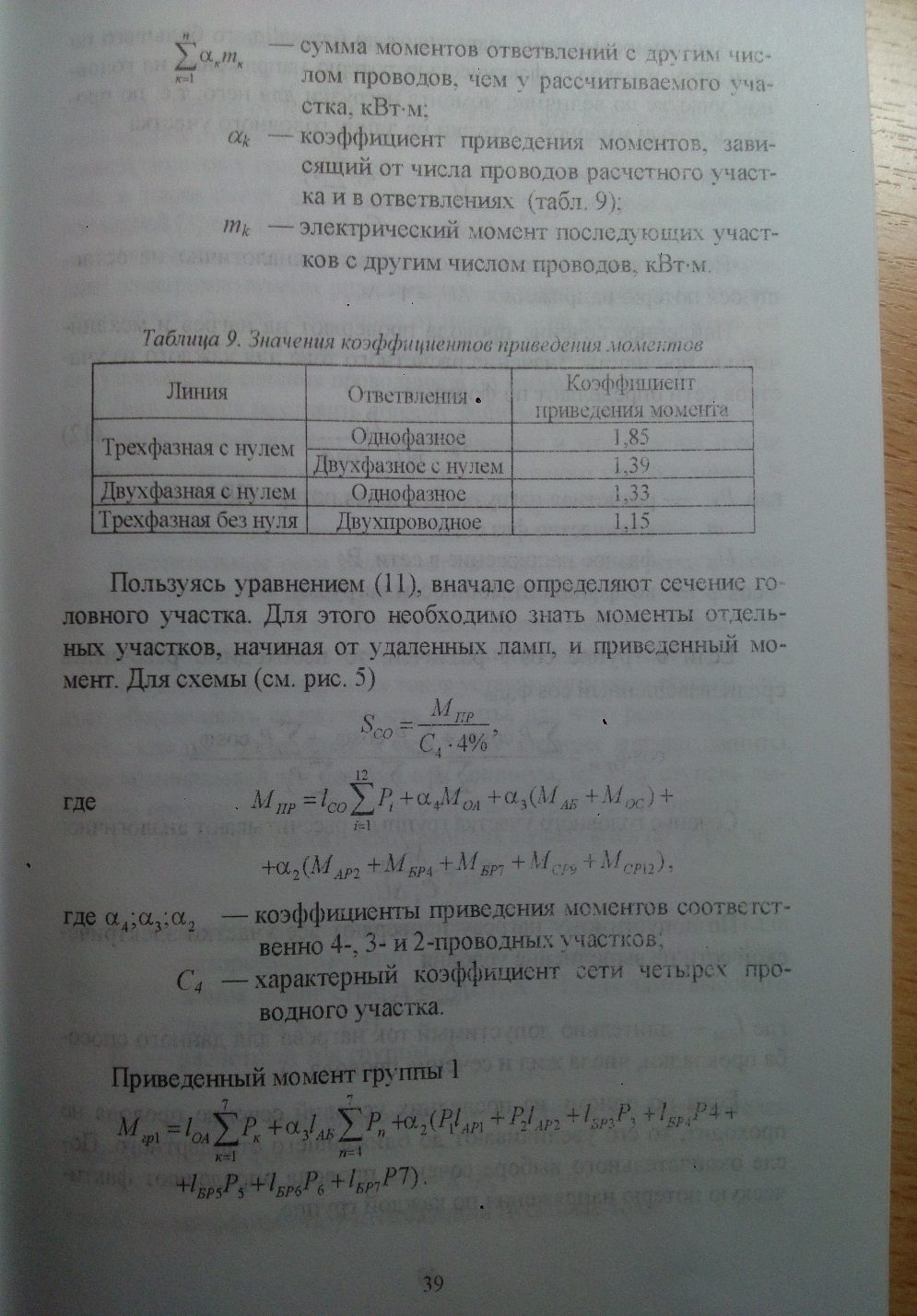

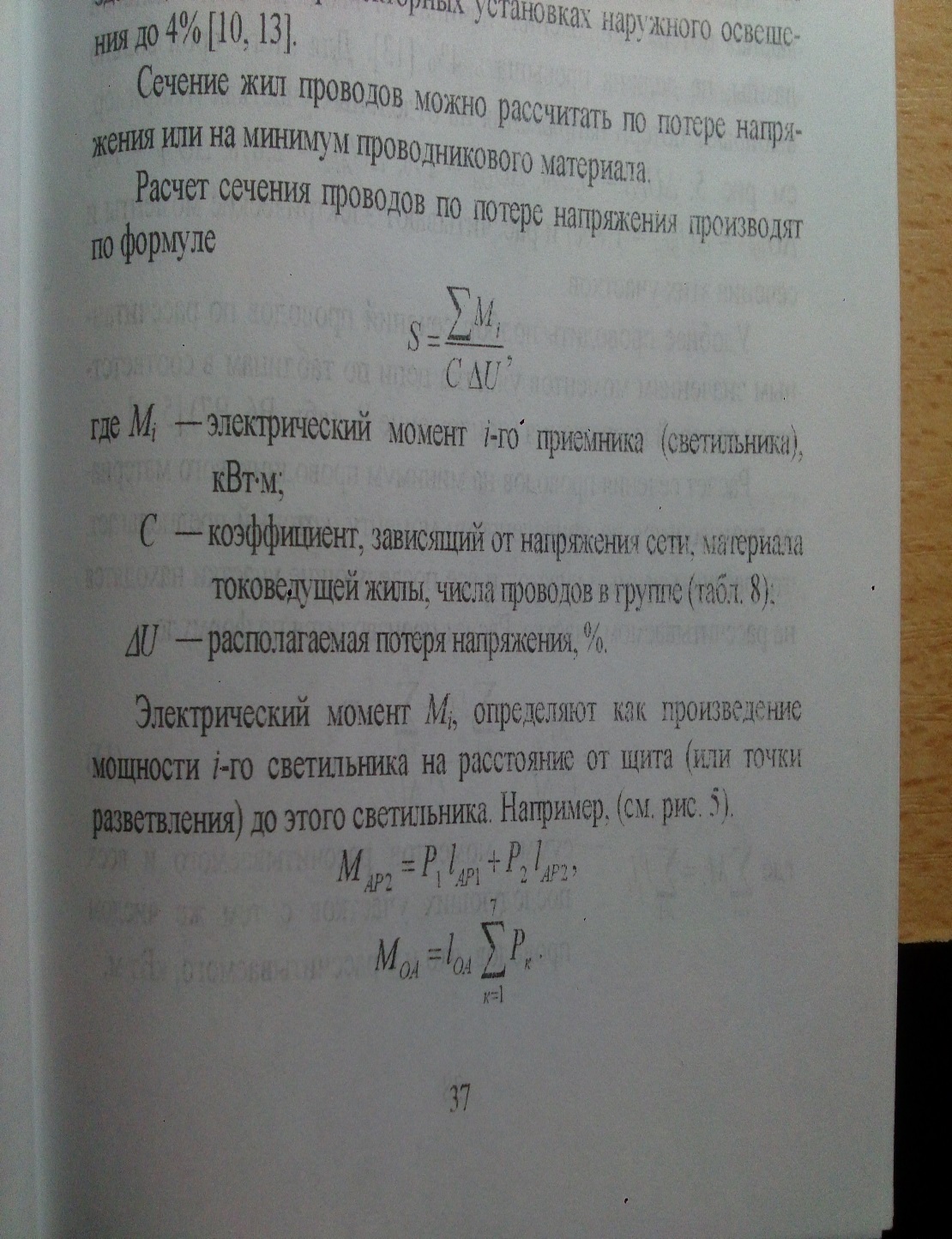

Расчет сечения проводов по потере напряжения

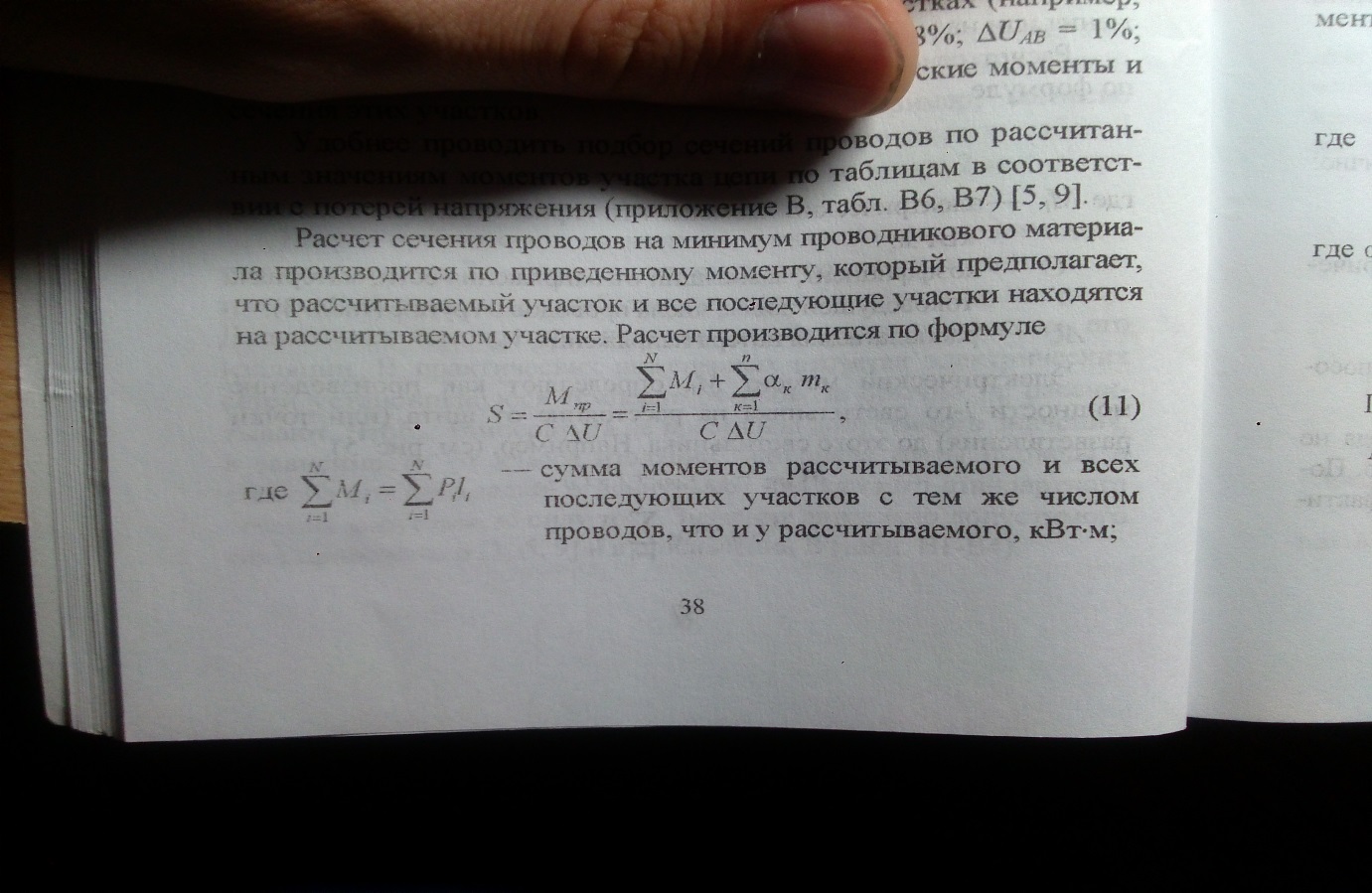

59.Расчет сечения проводов на минимум проводникового материала. Выбор плавкой вставки и уставок автоматов.

60.Стартерная схема включения люминесцентных ламп. Процесс зажигания.

Напряжение сети, при котором работает люминесцентная лампа в установившемся режиме, недостаточно для ее зажигания. Для образования газового разряда, т. е. пробоя газового пространства, необходимо повысить эмиссию электронов путем их предварительного разогрева или подачи на электроды импульса повышенного напряжения. То и другое обеспечивается с помощью стартера, включенного параллельно лампе.

Схема включения люминесцентной лампы: а - с индуктивным балластом, б - с индуктивно-емкостным балластом.

Рассмотрим как происходит процесс зажигания люминесцентной лампы.

Стартер представляет собой миниатюрную лампочку тлеющего разряда с неоновым наполнением, имеющую два биметаллических электрода, которые в нормальном положении разомкнуты.

При подаче напряжения в стартере возникает разряд и биметаллические электроды, изгибаясь, замыкаются накоротко. После их замыкания ток в цепи стартера и электродов, ограниченный только сопротивлением дросселя, возрастает до двух-трехкратного значения рабочего тока лампы и происходит быстрый разогрев электродов люминесцентной лампы. В это же время биметаллические электроды стартера, остывая, размыкают его цепь.

В момент разрыва цепи стартером в дросселе возникает импульс повышенного напряжения, вследствие которого происходят разряд в газовой среде люминесцентной лампы и ее зажигание. После того как лампа зажглась, напряжение на ней составляет около половины сетевого. Такое напряжение будет и на стартере, однако этого оказывается недостаточно для его повторного замыкания. Поэтому при горящей лампе стартер разомкнут и в работе схемы не участвует.

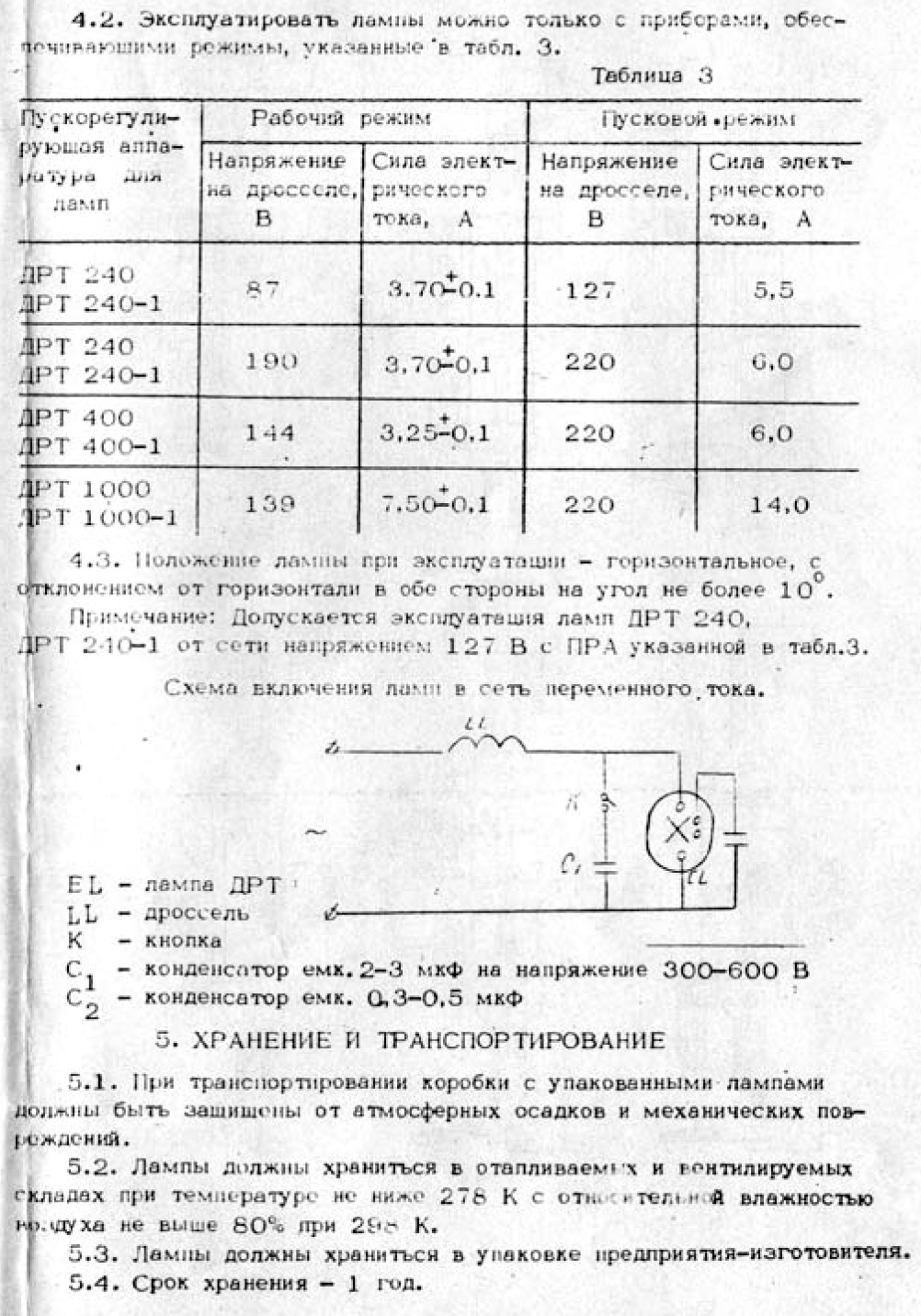

61.Схема включения двухэлектродной лампы - ДРТ.

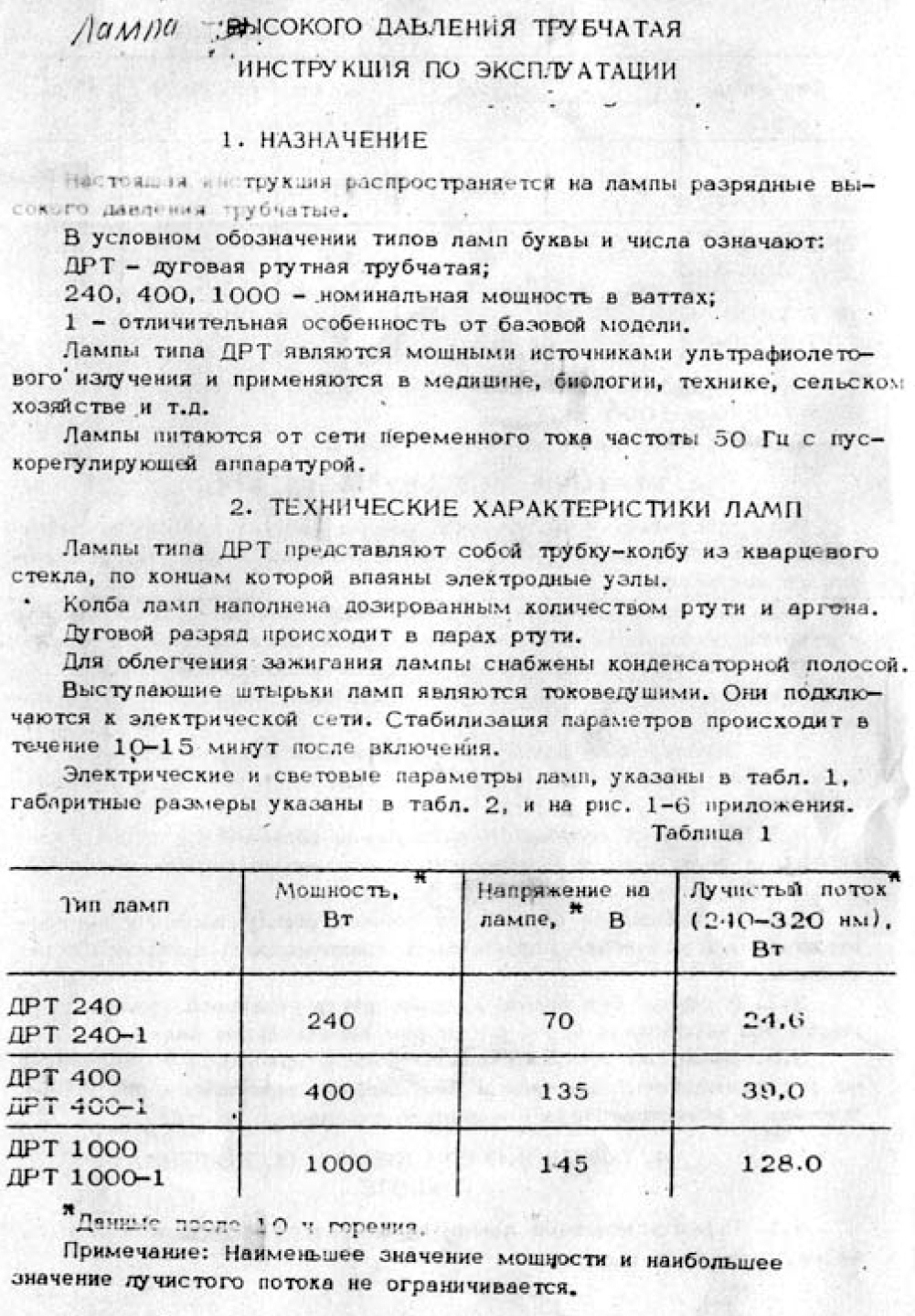

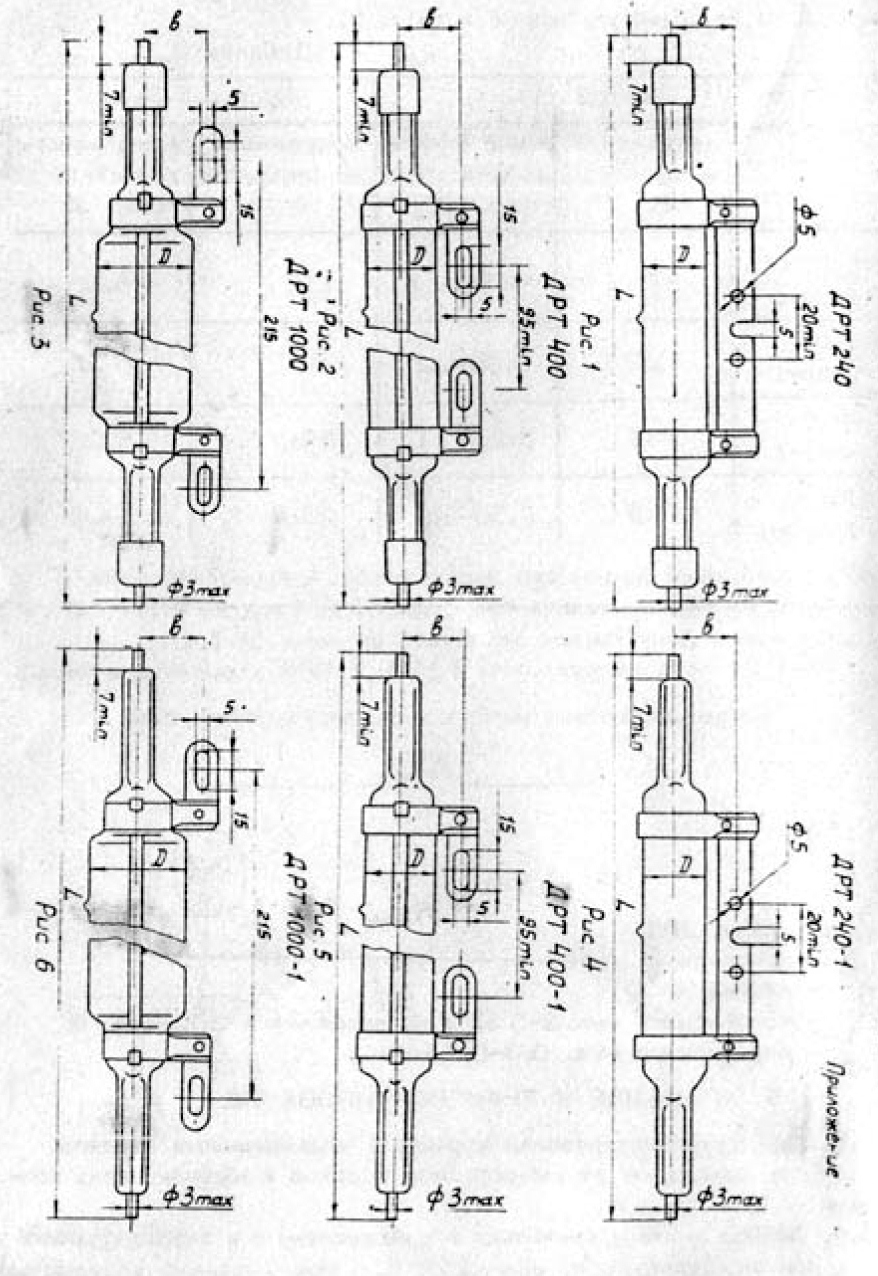

Дуговые ртутные лампы высокого давления типа ДРТ (Дуговые Ртутные Трубчатые) представляют собой цилиндрическую кварцевую колбу с впаянными по концам электродами. Колба наполняется дозированным количеством аргона, помимо того в неё вводится металлическая ртуть. Конструктивно лампы ДРТ очень схожи с горелками ДРЛ, а электрические параметры их таковы, что позволяют использовать для включения пускорегулирующие аппараты ДРЛ соответствующей мощности. Однако большинство ламп ДРТ выполняется в двухэлектродном исполнении, поэтому для их зажигания требуется использование специальных дополнительных устройств.

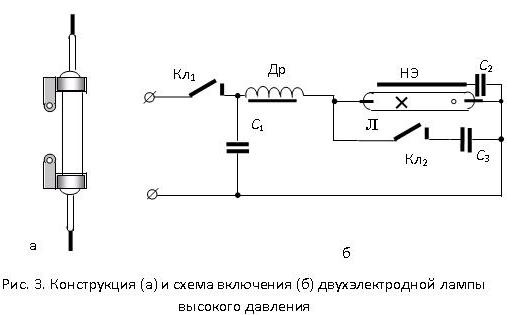

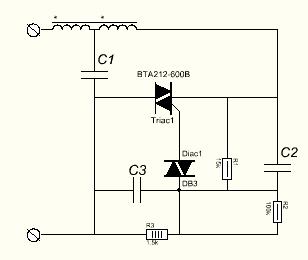

К онструкция и схема включения двухэлектродного варианта лампы показаны на рис. 3. В этом варианте лампы предусмотрен накладной электрод (НЭ), устанавливаемый на оболочке вблизи катодов. Конденсатор С₁ служит для подавления радиопомех. Конденсаторы С₂ и С₃ служат для формирования поджигающей искры. В первый отрезок времени после подачи напряжения на лампу ключ Кл₂ находится в замкнутом состоянии. Заряжаются конденсаторы С₂ и С₃ полярностью, определяемой первым по времени полупериодом сетевого напряжения. Формируются электрические заряды на внутренней стороне оболочки вблизи концевого участка накладного электрода. При размыкании ключа возникает бросок напряжения порядка 2U_сети, связанный с самоиндукцией дросселя. Под действием возникшей таким образом разности потенциалов между катодом и зарядами на оболочке вспыхивает поджигающая искра, которая затем перебрасывается на весь межэлектродный промежуток. Вместо ключа Кл₂ иногда применяют схему с разрядником. Типичные параметры элементов схемы: С₁ ≈ 0,05…0,07 мкФ; С₂ ≈ 300…500  пФ; С₃ ≈ 2…4  мкФ.

Основной вариант обозначений таких ламп: ДРТ (дуговая ртутная трубчатой конструкции), далее указывается потребляемая мощность. Например: ДРТ 400, ДРТ 1000 и т.д. Из-за большой мощности, выделяющейся в разряде, желательно применение воздушной системы охлаждения.

62.Схема включения лампы ДНаТ.

(Источник1-вики)

На́триевая газоразря́дная ла́мпа (НЛ) — электрический источник света, светящимся телом которого служит газовый разряд в пара́х натрия. Поэтому преобладающим в спектре таких ламп является резонансное излучение натрия; лампы дают яркий оранжево-жёлтый свет. Эта специфическая особенность НЛ (монохроматичность излучения) вызывает при освещении ими неудовлетворительное качество цветопередачи. Из-за особенностей спектра и существенного мерцания на удвоенной частоте питающей сети НЛ применяются в основном для уличного освещения, утилитарного, архитектурного и декоративного. Для внутреннего освещения производственных площадей используется в случае если нет требований к высокому значению индекса цветопередачи источника света.

В зависимости от величины парциального давления паров натрия лампы подразделяют на НЛ низкого давления (НЛНД) и высокого давления (НЛВД).

Несмотря на свои недостатки, натриевые лампы являются одним из самых эффективных электрических источников света.Светоотдача натриевых ламп высокого давления достигает 150 люмен/Ватт, низкого давления — 200 люмен/Ватт. Срок службы натриевой лампы до 28,5 тыс. часов.

(Ист.2) Натриевые лампы высокого давления источники света не могут включаться в сеть непосредственно, а требуют для своей нормальной работы включения только со специальной аппаратурой, обеспечивающей их зажигание и горение. Это связано с физикой газового разряда. Кроме того, для возникновения разряда (зажигания) требуется напряжение, в несколько раз превышающее напряжение поддержания разряда (горения).

Эти две особенности физики газового разряда делают возможным включение газоразрядных источников света только совместно с такими устройствами, которые, с одной стороны, обеспечивают подачу напряжения, достаточного для возникновения разряда (т. е. для зажигания лампы), а с другой стороны, ограничивают ток разряда на уровне, требуемом для нормальной работы лампы. Такие устройства в русскоязычной технической литературе получили название «пускорегулирующие аппараты» (ПРА).

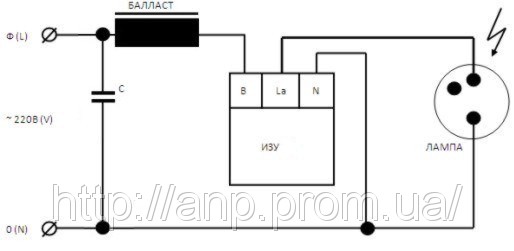

Схемы включения натриевой лампы высокого давления ДНАТ 100 с ИЗУ (ПРА).

ИЗУ — импульсное зажигающее устройство БАЛЛАСТ — дроссель балластный индуктивный ЛАМПА — разрядная лампа высокого давления C — помехоподавляющий конденсатор (при необходимости, если отсутствует компенсация)

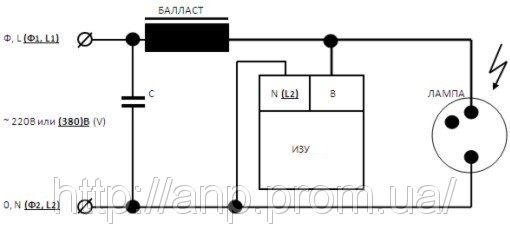

Данная сема с дух проводным ИЗУ не рекомендуется. ИЗУ — импульсное зажигающее устройство БАЛЛАСТ — дроссель балластный индуктивный ЛАМПА — разрядная лампа высокого давления C — помехоподавляющий конденсатор (при необходимости, если отсутствует компенсация)

Преимущества ламп ДНАТ, ДНАД, ДНАЗ (НЛВД)

Экономичный натриевый источник света, помещенный в прозрачную вакууммированную колбу из тугоплавкого стекла; высокая светоотдача — до 150 лм/Вт; большой срок службы; стабилизация параметров лампы через 5-7 минут после включения; высокая стабильность параметров в течение срока службы; широкий диапазон мощностей; достаточный уровень световой отдачи до 150 Лм/Вт); прогнозируемый срок службы (от 16000 и более 50000 ч); работоспособность в широком диапазоне климатических условий; надежное зажигание.

63.Схема включения лампы ДКсТ

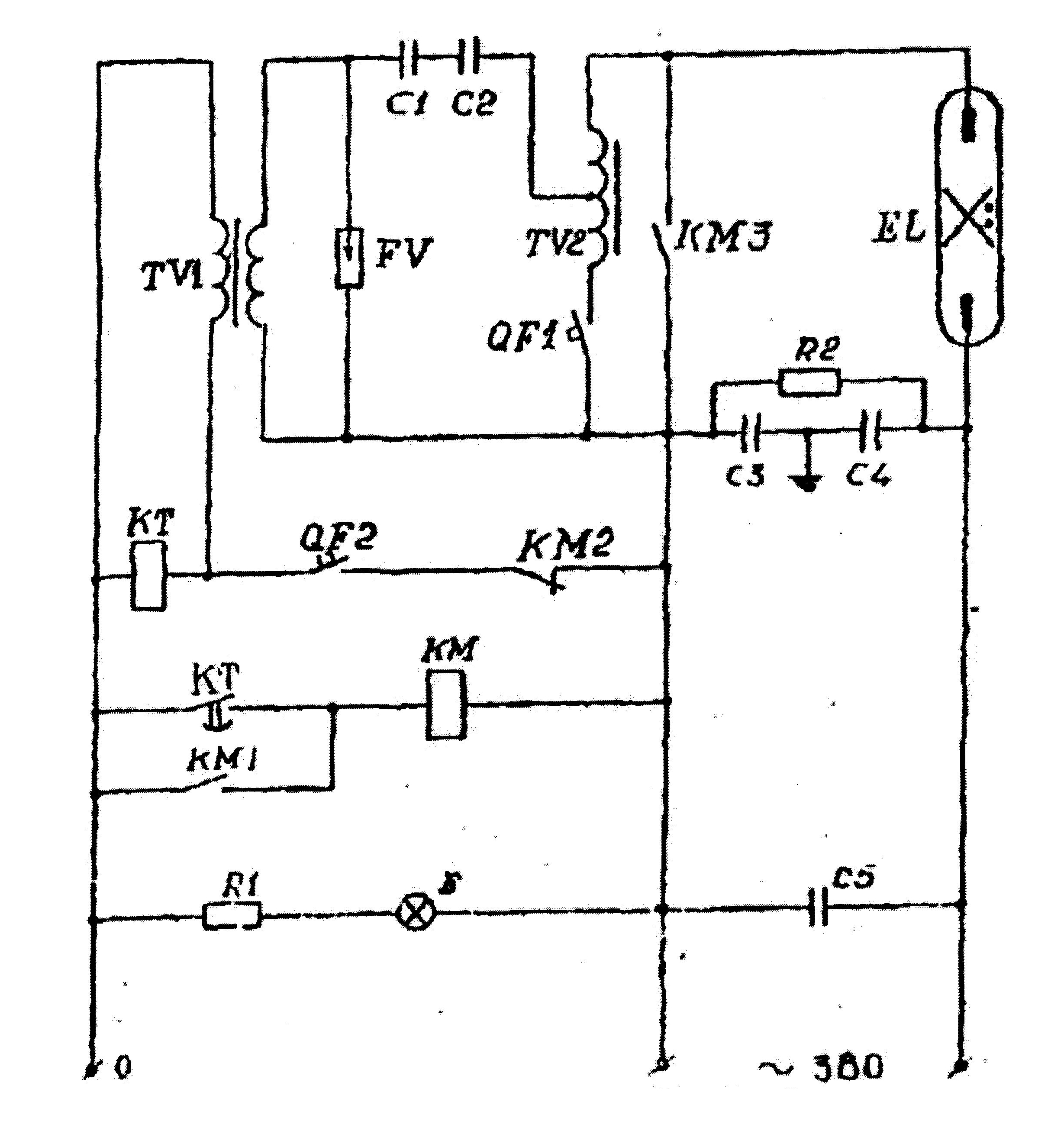

Схема включения дуговой ксеноновой трубчатой лампы ДКсТ-20000 Дуговая ксеноновая лампа ДКсТ используется для освещения больших открытых пространств. Например, на карьерах, стадионах, открытых искусственных беговых дорожках. Они устанавливаются на металлических опорах высотой 30-40 метров, Лампы выпускаются очень большой мощности на 20-100 кВт. Кварцевая трубка длиной 2,5 м закреплена на четырех кварцевых опорах для предотвращения прогиба при горении. Рабочее напряжение на зажимах лампы 380 В, импульсное напряжение зажигания 25000 В. Для формирования высокого напряжения зажигания используется две ступени повышения напряжения -повышающим трансформатором и искровым генератором. Схема включения лампы мощностью 2.0 кВт приведена на рис. 1.6. При включении напряжения на зажимах "О" - 380 загорается сигнальная лампа Е. Для включения схемы зажигания, включаются автоматические выключатели. После этого включается КТ на реле времени ТУ1 и получает питание повышающий трансформатор напряжения Т. Повышенным напряжением заряжаются конденсаторы С1 и С2 до напряжения пробоя разрядника. После пробоя разрядника FV конденсатор С1 и С2 разряжаются на часть витков автотрансформатора на всей обмотке формируется высокое импульсное напряжение 25 кВ, которое подводится к электродам лампы. Время работы импульсного генератора определяется выдержкой времени, задаваемой реле времени КТ (около 9 секунд). За это время должна загореться лампа. После истечения выдержки времени реле времени КТ, срабатывает, и замыкает свой контакт КТ в цепи питания контактора КМ. Получив питания контактор КМ размыкает свой контакт КМ2 - отключает трансформатор XVI и реле времени КТ. Контактами КМЗ включается напряжение 380 В к лампе и шунтируется импульсный трансформатор 1У5. Контакт КМ1 - для блокировки контактов КТ.

64. Эритемные лампы низкого давления

Лампы люминесцентные ртутные эритемные ЛЭ, ЛЭА предназначены главным образом для использования в медицине. Они позволяют получить дополнительную эритемную облученность, а это особенно важно в тех районах, где световой день короче, а в некоторые месяцы естественная солнечная облученность отсутствует. Эритемные люминесцентные лампы типа ЛЭ являются источником длинноволнового ультрафиолетового излучения, благоприятно влияющего на организм человека. Лампы используются в медицинских облучательных установках для компенсации недостатка естественной солнечной облученности. Они работают в электрических сетях переменного тока напряжением 127 - 220 В и частотой 50 Гц и включаются в сеть вместе с пускорегулирующей аппаратурой, обеспечивающей зажигание ламп, нормальный режим работы и устранение радиопомех.      Люминесцентные лампы являются высокоэффективными и экономичными источниками света с хорошей цветопередачей, имеют в 5-6 раз большую световую отдачу по сравнению с лампами накаливания, длительный срок службы и широко применяются для целей местного и общего освещения жилых, административных и промышленных помещений.      Люминесцентные лампы делятся на две группы: общего и специального назначения. Лампы общего назначения предназначены для целей освещения. Лампы специального назначения имеют специальные эксплуатационные свойства, обусловленные конструкцией, спектром излучения и т.д. Конструкция:      Лампы люминесцентные низкого давления представляют собой стеклянную цилиндрическую трубку-колбу, внутренняя поверхность которой покрыта люминофором. По обоим концам лампы впаиваются ножки с катодами. Основным источником оптического излучения в люминесцентных лампах является слой люминесцирующего вещества (люминофора), возбуждаемого ультрафиолетовым излучением электрического разряда в парах ртути. Люминесцентные лампы имеют в несколько раз большую световую отдачу, чем лампы накаливания.

Маркировка люминесцентных ламп: Л - люминесцентная лампа; Цвет излучения: Б - белого цвета;  ТБ - тепло-белый;  ХБ - холодно-белый;  Д - дневного цвета;  У - универсальная;  Е - естественно белый;  УФ - ультрафиолетовый;  К, С, З, Г, Ж - красный, синий, зеленый, голубой, желтый;  одна или две буквы Ц после обозначения цвета означают высокое (делюкс) или более высокое (суперделюкс) качество цветопередачи. Конструктивные особенности: Р - рефлекторная,  U - U-образная,  К - кольцевая,  А - амальгамная;  цифры, стоящие после букв обозначают мощность лампы, Вт. Исполнение: 1 - прямой стержень;  2 - U-образный стержень.

65.Бактерицидные лампы низкого давления.

В качестве источников УФИ используются разрядные лампы, у которых в процессе электрического разряда генерируется излучение, содержащие в своем составе диапазон длин волн 205-315 нм (остальная область спектра излучения играет второстепенную роль). К таким лампам относятся ртутные лампы низкого и высокого давления, а также ксеноновые импульсные лампы. Ртутные лампы низкого давления конструктивно и по электрическим параметрам практически ни чем не отличаются от обычных осветительных люминесцентных ламп, за исключением того, что их колба выполнена из специального кварцевого или увиолевого стекла с высоким коэффициентом пропускания УФИ, на внутренней поверхности, которой не нанесен слой люминофора. Эти лампы выпускаются в широком диапазоне мощностей от 8 до 115 Вт. Основное достоинство ртутных ламп низкого давления состоит в том, что более 60 % излучения приходится на линию с длиной волны 254 нм, лежащей в спектральной области максимального бактерицидного действия. Они имеют большой срок службы 5.000-10.000 ч и мгновенную способность к работе после их зажигания. Колба ртутно-кварцевых ламп высокого давления выполнена также из кварцевого стекла. Достоинство этих ламп состоит в том, что они имеют при небольших габаритах большую единичную мощность от 100 до 1.000 Вт, что позволяет уменьшить число ламп в помещении, но обладают низкой бактерицидной отдачей и малым сроком службы 500-1.000 ч. Кроме того, нормальный режим горения наступает через 5-10 минут после их зажигания.

Существенным недостатком непрерывных излучательных ламп является наличие риска загрязнения парами ртути окружающей среды при разрушении лампы. В случае нарушения целостности бактерицидных ламп и попадания ртути в помещение должна быть проведена тщательная демеркуризация загрязненного помещения. В последние годы интерес к УФИ обусловлен появлением нового поколения излучателей-короткоимпульсных, обладающих гораздо большей биоцидной активностью. Принцип их действия основан на высокоинтенсивном импульсном облучении воздуха и поверхностей УФИ сплошного спектра. Импульсное УФИ получают при помощи ксеноновых ламп, а также с помощью лазеров. Данные об отличии биоцидного действия импульсного УФИ от такового при традиционном УФИ на сегодняшний день отсутствуют.

Преимущество ксеноновых импульсных ламп обусловлено более высокой бактерицидной активностью и меньшим временем экспозиции. Достоинством ксеноновых ламп является также то, что при случайном их разрушении окружающая среда не загрязняется парами ртути.

Основными недостатками этих ламп, сдерживающими их широкое применение, является необходимость использования для их работы высоковольтной, сложной и дорогостоящей аппаратуры, а также ограниченный ресурс излучателя (в среднем1-1,5 года).

Бактерицидные лампы разделяются на озонные и безозонные. У озонных ламп в спектре излучения присутствует спектральная линия с длиной волны 185 нм, которая в результате взаимодействия с молекулами кислорода образует озон в воздушной среде. Высокие концентрации озона могут оказать неблагоприятное воздействие на здоровье людей. Использование этих ламп требует контроля содержания озона в воздушной среде и тщательного проветривания помещения.

Для исключения возможности генерации озона разработаны так называемые бактерицидные "безозонные" лампы. У таких ламп за счет изготовления колбы из специального материала (кварцевое стекло с покрытием) или её конструкции исключается выход излучения линии 185 нм.

66.Схемы включения 4-х электродной лампы ДРТ.

67. Лампы ДРЛФ и схема ее включения.

Лампы типа ДРЛФ имеют повышенную долю излучения в красной области спектра, рефлекторный отражающий слой на внутренней поверхности колбы и предназначены для использования в облучательных установках при выращивании растений в теплично-парниковых хозяйствах, оранжереях, фитотронах.

    Дуговые ртутные лампы имеют высокую световую отдачу при небольших габаритных размерах.

   Все лампы работают в электрических сетях переменного тока напряжением 220 В и частотой 50 Гц и включаются в сеть вместе с пускорегулирующей аппаратурой (ПРА), обеспечивающей зажигание ламп, нормальный режим работы и устранение радиопомех.
