Дуговые ртутные металлогалогенные лампы (дри)
Лампы ДРИ (Дуговая Ртутная с Излучающими добавками) конструктивно схожа с ДРЛ, однако в её горелку дополнительно вводятся строго дозированные порции специальных добавок — галогенидов некоторых металлов (натрия, таллия, индия и др.), за счёт чего значительно увеличивается световая отдача (порядка 70 — 95 лм/Вт и выше) при достаточно хорошей цветности излучения. Лампы имеют колбы эллипсоидной и цилиндрической формы, внутри которой размещается кварцевая или керамическая горелка. Срок службы — до 8 — 10 тыс. ч.
В современных лампах ДРИ используются в основном керамические горелки, обладающие большей стойкостью к реакциям с их функциональным веществом, благодаря чему со временем горелки затемняются гораздо меньше кварцевых. Однако последние тоже не снимают с производства из-за их относительной дешевизны.
Ещё одно отличие современных ДРИ — шаровидная форма горелки, позволяющая снизить спад светоотдачи, стабилизировать ряд параметров и увеличить яркость «точечного» источника. Различают два основных исполнения данных ламп: с цоколями Е27, Е40 и софитное — с цоколями типа Rx7S и подобными им.
Для зажигания ламп ДРИ необходим пробой межэлектродного пространства импульсом высокого напряжения. В «традиционных» схемах включения данных паросветных ламп, помимо индуктивного балластного дросселя, используют импульсное зажигающее устройство — ИЗУ.
Изменяя состав примесей в лампах ДРИ, можно добиться «монохроматических» свечений различных цветов (фиолетового, зелёного и т. п.) Благодаря этому ДРИ широко используются для архитектурной подсветки. Лампы ДРИ с индексом «12» (с зеленоватым оттенком) используют на рыболовецких судах для привлечения планктона.
Дуговые ртутные металлогалогенные лампы с зеркальным слоем (дриз)
Лампы ДРИЗ (Дуговая Ртутная с Излучающими добавками и Зеркальным слоем) представляет собой обычную лампу ДРИ, часть колбы которой изнутри частично покрыта зеркальным отражающим слоем, благодаря чему такая лампа создает направленный поток света. По сравнению с применением обычной лампы ДРИ и зеркального прожектора, уменьшаются потери за счет уменьшения переотражений и прохождений света через колбу лампы. Так же получается высокая точность фокусировки горелки. Для того, чтобы после вворачивания лампы в патрон направление излучения её можно было изменить, лампы ДРИЗ снабжают специальным цоколем.
39.Натриевые лампы высокого давления.
На́триевая газоразря́дная ла́мпа (НЛ) — электрический источник света, светящимся телом которого служит газовый разряд в пара́х натрия. Поэтому преобладающим в спектре таких ламп является резонансное излучение натрия; лампы дают яркий оранжево-жёлтый свет. Эта специфическая особенность НЛ (монохроматичность излучения) вызывает при освещении ими неудовлетворительное качество цветопередачи. Из-за особенностей спектра и существенного мерцания на удвоенной частоте питающей сети НЛ применяются в основном для уличного освещения, утилитарного, архитектурного и декоративного. Для внутреннего освещения производственных площадей используется в случае если нет требований к высокому значению индекса цветопередачи источника света.
В зависимости от величины парциального давления паров натрия лампы подразделяют на НЛ низкого давления (НЛНД) и высокого давления (НЛВД).
Несмотря на свои недостатки, натриевые лампы являются одним из самых эффективных электрических источников света.Светоотдача натриевых ламп высокого давления достигает 150 люмен/Ватт, низкого давления — 200 люмен/Ватт. Срок службы натриевой лампы до 28,5 тыс. часов.
Создание ламп высокого давления потребовало нового решения проблемы защиты материала колбы от воздействия не только паров натрия, но и высокой температурыэлектрической дуги. Разработана технология изготовления трубок из оксида алюминияAl2O3. Такая прозрачная и химически устойчивая трубка с токовводами помещается во внешнюю колбу из термостойкого стекла. Полость внешней колбы вакуумируется и тщательно дегазируется. Последнее необходимо для поддержания нормального температурного режима работы горелки и защиты ниобиевых токовых вводов от воздействия атмосферных газов.
Горелка НЛВД наполняется буферным газом, в качестве которого служат газовые смеси различного состава, а также в них дозируется амальгама натрия (сплав с ртутью). Существуют НЛВД «с улучшенными экологическими свойствами» — безртутные.
Лампы светят жёлтым или оранжевым светом (в конце срока службы лампы спектр излучения изменяется и варьируется от тёмно-оранжевого до красного). Высокое давление паров натрия в горящей лампе вызывает значительное уширение излучаемых спектральных линий. Поэтому НЛВД имеют квазинепрерывный спектр в ограниченном диапазоне в жёлтой области. Цветопередача при освещении такими лампами несколько улучшается по сравнению с НЛНД, однако падает световая отдача лампы (примерно до 150 лм/Вт).
Натриевые лампы высокого давления используют в промышленном растениеводстве для дополнительного освещения растений, что дает возможность их интенсивного роста круглый год.
40.Лампы - ДКсТ.
ЛАМПА КСЕНОНОВАЯ ТРУБЧАТАЯ ВЫСОКОГО ДАВЛЕНИЯ типа ДКсТ20000-2 |

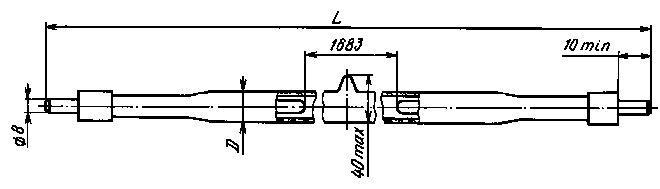

Общие сведения Лампа типа ДКсТ20000-2 дуговая трубчатая с ксеноновым наполнением, естественным охлаждением, работающая в непрерывном режиме, предназначена для освещения площадей, карьеров, больших территорий. Лампа рассчитана на питание от сети переменного тока 380 В. ДКсТ20000-2: Д - дуговая; Кс - ксеноновая; Т - трубчатая; 20000 - мощность лампы, Вт; 2 - номер модификации. Условия эксплуатации Климатическое исполнение УХЛ и категория размещения 1.1 по ГОСТ 15150-69. Высота над уровнем моря не более 1800 м. Температура окружающей среды от минус 30 до 85°С. Относительная влажность не более 98% при 20°С. Рабочее положение горизонтальное. Допустимое отклонение от горизонтали +30°. Для предотвращения попадания на лампу атмосферных осадков и пыли поворот светильника по отношению к горизонтальной плоскости вокруг оси лампы должен быть не более +30°. Колебания напряжения сети от номинального значения не должны превышать +5%, частоты +4%, коэффициент искажения синусоидальности должен быть не более 10%. Повторное зажигание лампы можно производить не менее чем через 5 мин после ее выключения. Требования безопасности по ГОСТ 12.2.007. 13-88. Лампы соответствуют техническим условиям ОДО.337.167 ТУ (1985 г.). Технические характеристики Номинальная мощность, Вт - 20000 Напряжение зажигания, В, не более - 360 Время зажигания1, с, не более - 9 Параметры поджигающих импульсов: амплитуда наибольшей полуволны, кВ - 17-25 длительность периода основного колебания, мкс, не менее - 3 число полуволн основного колебания, не менее - 5 частота следования импульсов, Гц, не менее - 1000 Ток лампы, А - 52 - 60 Сила света, ккд, не менее, в направлении, перпендикулярном оси лампы - 50 Световой поток, клм - 694 Охлаждение - естественное Наработка, ч, не менее - 2000 Габаритные размеры, мм, не более: длина - 2000 диаметр колбы - 29 Масса, кг, не более - 1,07 Параметры допустимых режимов эксплуатации: напряжение питания, В - 360-400 ток лампы, А - 52-60 1 С момента подачи на электроды лампы серии поджигающих импульсов. Примечания: 1. Эксплуатация ламп при двух предельных значениях допустимых режимов не допускается. 2. К концу наработки ток лампы при напряжении 380 В может возрасти до 72 А. 3. При включении (даже кратковременном) на напряжение более 400 В или эксплуатации ламп без светильника предприятие-изготовитель не гарантирует указанную наработку ламп. Конструкция и принцип действия Лампа представляет собой трубку из кварцевого стекла, по концам которой впаяны вольфрамовые активированные электроды. Габаритные размеры приведены на рис. 1. Рис. 1. Габаритные размеры лампы
Драгоценных металлов не содержится. Крепление ламп в светильнике производить между цоколем и расширением на расстоянии 50-60 мм от среза цоколя с помощью металлических хомутиков, укрепленных на опорных изоляторах. Для предотвращения прогиба разрядной трубки в светильнике должны быть установлены две кварцевые подвески, на которые опирается разрядная трубка. Расстояние между подвесками, расположенными симметрично относительно цоколей, 600 м. Подключение лампы к пусковому устройству за выводы осуществляется только с помощью специальных наконечников, которые показаны на рис. 2. Рис. 2.
Специальные наконечники для подключения лампы к пусковому устройству Электрическая функциональная схема включения лампы приведена на рис. 3. Источник питания обеспечивает регулировку напряжения в пределах 360-400 В при токе 56-60 А. Высоковольтное высокочастотное зажигающее устройство обеспечивает подачу импульсов зажигания. Рис. 3.

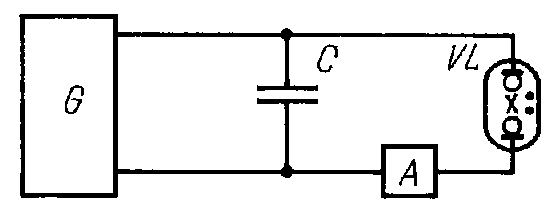

Электрическая функциональная схема включения лампы: C - конденсатор блокировочный; A - устройство поджига; VL - лампа; G - источник питания В комплект поставки входят: лампа, две кварцевые подвески, инструкция по эксплуатации или паспорт. |
41.Светильники. Назначение, маркировка, классификация.
Светильник — искусственный источник света, прибор, перераспределяющий свет лампы (ламп) внутри больших телесных углов и обеспечивающий угловую концентрацию светового потока. Основной задачей светильника является рассеивание и направление света для освещения зданий, их внутренних помещений, прилегающих к зданиям территорий, улиц и пр. Светильники также могут выполнять декоративную функцию и функцию сигнализации.
Классификация светильников
по светотехническим функциям
осветительные приборы
светосигнальные приборы
по условиям эксплуатации]
световые приборы для помещений
световые приборы для открытых пространств (уличные, садово-парковые и пр.)
световые приборы для экстремальных сред
по характеру светораспределения
Прямого света (прожекторы)
Преимущественно прямого света
Рассеянного света
Преимущественно отраженного света
Отраженного света
по типу лампы
с лампой накаливания
с разрядной лампой
с лампами смешанного света
с радиоизотопными и электролюминисцентными источниками света
с электрической дуговой угольной лампой
светодиодные
по форме фотометрического тела
симметричные световые приборы
круглосимметричные световые приборы
не симметричные световые приборы
Светодиодная часть светильника
по степени защиты от пыли и воды
Все светильники классифицируются по степени защиты от окружающей среды. Для обозначения степени защиты применяются буквы «IP» и следующие за ним две цифры. Цифры означают:
