Некоммерческое акционерное общество
«АЛМАТИНСКИЙ УНИВЕРСИТЕТ ЭНЕРГЕТИКИ И СВЯЗИ»
Кафедра ЭССиС
Расчетно – графическая работа 1
По дисциплине: Электромагнитные и электромеханические переходные процессы
На тему: «Расчет коротких замыканий в симметричной трехфазной цепи.»
Специальность 5В071800 Электроэнергетика
Выполнил: Исламбакиева З.А.
Группа Э-11-11
№ зачетной книжки 114281
Руководитель: Кноль О. А.
«__»_________2013 г.
Алматы 2013
Содержание
Цель работы…………………………………………………………………..….3
Задание1…………………………………………………………………………3
Задание 2 ………………………………………………………………………..8
Задание 3 ……………………………………………………………………....13
Заключение …………………………………………………………………….18
Список литературы……………………………………………………………19
Цель работы
Анализ и оценка электромагнитной устойчивости. Преобразование и анализ схем исследуемых сетей. Определение тока короткого замыкания симметричных и несимметричных режимов.
1.1 Порядок выполнения работы
1.1.1 Согласно, своего варианта необходимо выделить схему исследуемой сети.
1.1.2 Провести расчет сети. Получить результаты расчета. Данные проанализировать.
Задание 1
На рисунке 1 представлена схема понижающей подстанции с участками распределительных сетей 35, 6 и 3 кВ. Подстанция присоединена к узлу системы, которая может рассматриваться как источник бесконечной мощности с неизменным напряжением 115 кВ, приложенным за реактивностью х=8.8 Ом.
Требуется определить начальное значение периодической слагающей тока и ударный ток при трехфазном коротком замыкании поочередно в точках к.з.
Для линий с проводами марки ПС рекомендуется следующие параметры:
При токах от 20 до 200 А: для ПС-50 z = 3.75+j1.36 Ом/км, для ПС- 35 z = 5.0+j1.8 Ом/км, для ПС-25 z = 6.1+j2.21 Ом/км.
При
токах выше 200 А: z
=
где q- сечение провода , мм2
Исходные данные:
Т а б л и ц а 1.1
Трехфазный трехобмоточный трансформатор на 110 кВ |
|
Тип трансформатора |
ТДТН-40000/110 |
Мощность трансформатора, МВА |
40 |
Uном ВН , кВ |
115 |
Uном СН, кВ |
35,5 |
Uном НН, кВ |
6,6 |
Uк ВС, % |
10,5 |
Uк ВН, % |
17 |
Uк СН, % |
6 |
Рк , кВт |
200 |
Т а б л и ц а 1.2
Трехфазный двухобмоточный трансформаторы на 35 кВ |
|
Тип трансформатора |
ТМ-6300/35/6,3 |
Мощность трансформатора, МВА |
6.3 |
Uном ВН , кВ |
35 |
Uном СН, кВ |
- |
Uном НН, кВ |
6,3 |
Uк % |
7.5 |
Рк , кВт |
46.5 |
Линии: Л-1: провод АС -95, х= 0,33 Ом/км, r = 0.27 Ом/км, Л-2: провод ПС-35; Л-3: провод ПС-25; Л-4 провод ПС-50; Л-5: провод ПС-35.
Решение: Рассмотрим исходную схему.
Рисунок 1.1 – Схема понижающей подстанции.

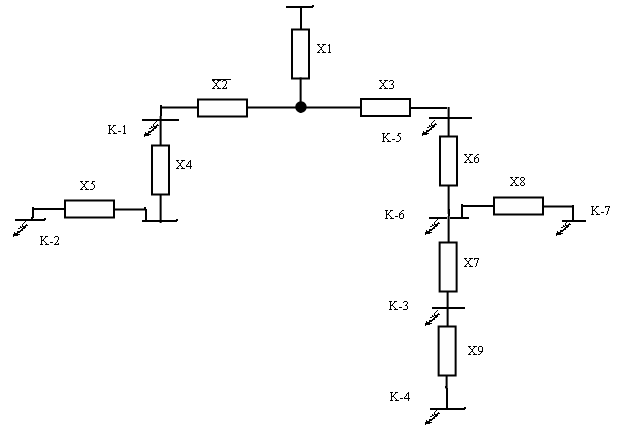

Рисунок 1.2 – Схема замещения понижающей подстанции
В точке К-5:
Сопротивление обмоток Т1:
Периодическая слагающая тока:
Постоянная времени:
Ударный коэффициент:
Величина ударного тока определяется по формуле:
В точке К-6: Допустим тока превышает 200А
Периодическая слагающая тока:
Постоянная времени:
Ударный коэффициент:
Величина ударного тока определяется по формуле:
В точке К-7:
Периодическая слагающая тока:
Постоянная времени:
Ударный коэффициент:
Величина ударного тока определяется по формуле:
,
В точке К-3:
Сопротивление обмоток Т2:
!!!!!!!
Периодическая слагающая тока:
Постоянная времени:
Ударный коэффициент:
Величина ударного тока определяется по формуле:
В точке К-4:
Периодическая слагающая тока:
Постоянная времени:
Ударный коэффициент:
Величина ударного тока определяется по формуле:
,
В точке К-1:
Сопротивление обмоток Т1:
Периодическая слагающая тока:
Постоянная времени:
Ударный коэффициент:
Величина ударного тока определяется по формуле:
В точке К-2: Допустим тока превышает 200А
Периодическая слагающая тока:
Постоянная времени:
Ударный коэффициент:
Величина ударного тока определяется по формуле:
