Смотровые колодцы
С учетом места устройства смотровые колодцы подразделяются на поворотные, узловые и линейные. Они служат для обеспечения доступа к трубопроводам, осмотра и наблюдения за ними и выполнения эксплуатационных операций на водоотводящих сетях.
Их располагают в местах изменения диаметров и уклонов трубопроводов, изменения направления их в плане и устройства присоединений к ним боковых веток, а также на прямолинейных участках труб через 35-300 м (с увеличением диаметра труб расстояние между колодцами увеличивается).
Смотровые колодцы состоят из следующих основных элементов [9]:
1.Щебеночная подготовка; 2.Плита основания; 3.Лотковая часть; 4.Рабочая камера; 5.Плита перекрытия; 6.Горловина; 7.Люк; 8.Скобы.
Основание
колодца состоит из бетонной или
железобетонной плиты, уложенной по
щебеночному основанию. Основной
технологической частью смотрового
колодца является лотковая часть.

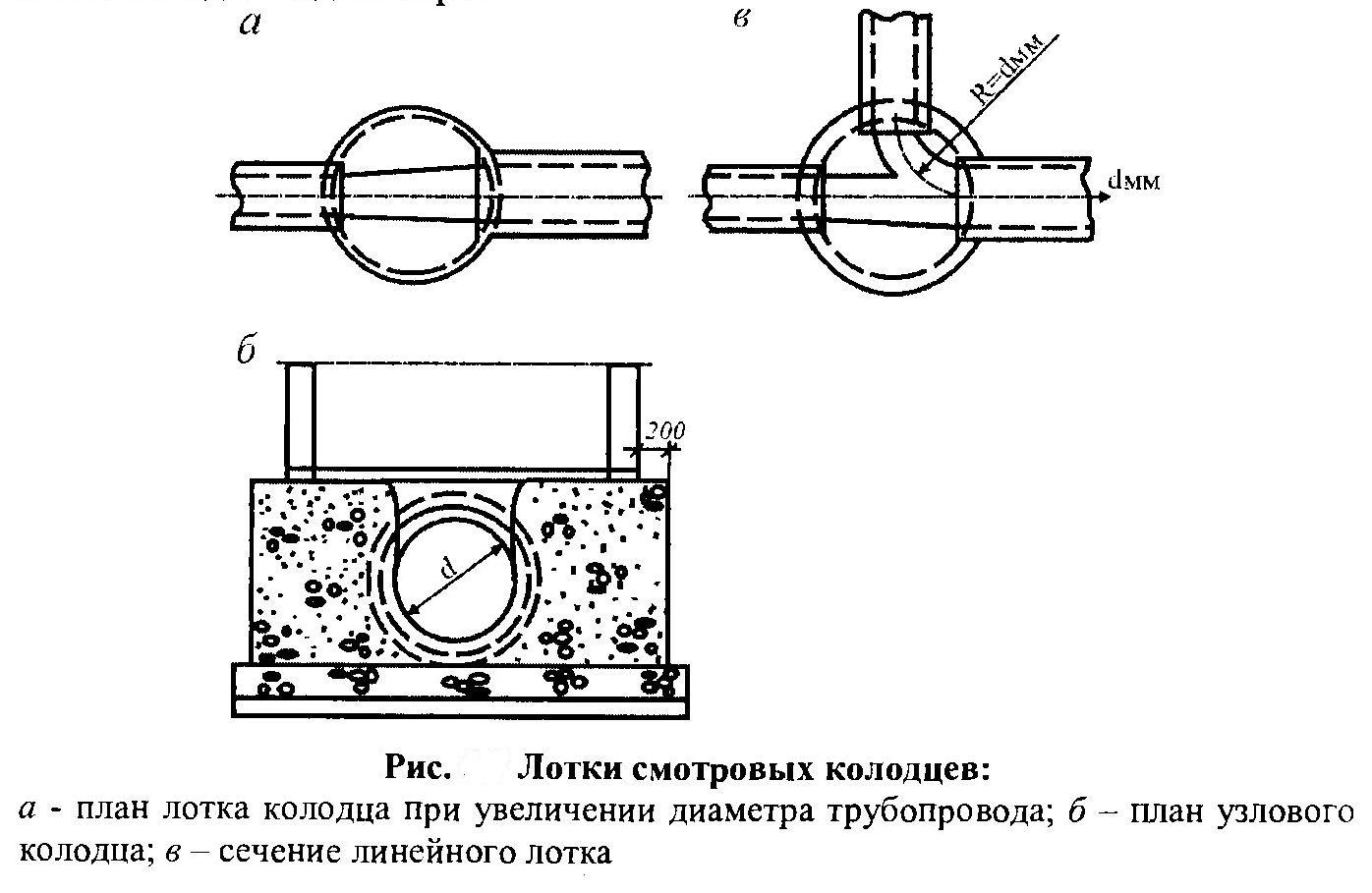

Лоток в нижней части имеет форму полукруга, а в верхней — вертикальные стенки. Общая высота лотка должна равняться диаметру труб. С двух сторон лотка создаются полки, имеющие ширину не менее 200 мм и уклон к лотку не менее 0,02.Полки служат площадками, на которых размещаются рабочие при выполнении эксплуатационных мероприятий. Рабочая камера колодца должна иметь размеры расположения в ней рабочего, высота должна быть 1800мм, а диаметр в зависимости от диаметра труб: 1000мм при диаметре труб ≤600 мм, при d = 800 ÷ 1000 мм — 1500 мм и при d = 1200 мм – 2000 мм. Размеры в плане прямоугольных колодцев принимаются в зависимости от диаметра наибольшей трубы: при d≤700 мм — 1000×1000 мм; при d>700 мм длину (по оси трубопровода) — d+400 мм, ширину d+500 мм.
Горловины колодцев надлежит принимать диаметром 700 мм. Рабочие камеры и горловины оборудуются скобами или навесными лестницами для спуска в колодец. Переход от рабочей камеры к горловине может осуществляться с помощью специальной конусной части или железобетонной плиты перекрытия. На уровне поверхности земли горловина заканчивается люком с крышкой, который бывает тяжелым и легким. Тяжелый устанавливается на проезжих местах. Установку люков предусматривают на уровне с поверхностью проезжей части — при усовершенствованном покрытии дорог, на 50-70 мм выше поверхности земли — в зеленой зоне, и на 200 мм выше поверхности — на незастроенной территории. При расположении колодцев на территории без покрытия вокруг люка устраивают отмостку для отвода поверхностных вод.
В любом случае проектирования параметры колодца зависят от сортамента выпускаемых железобетонных изделий.

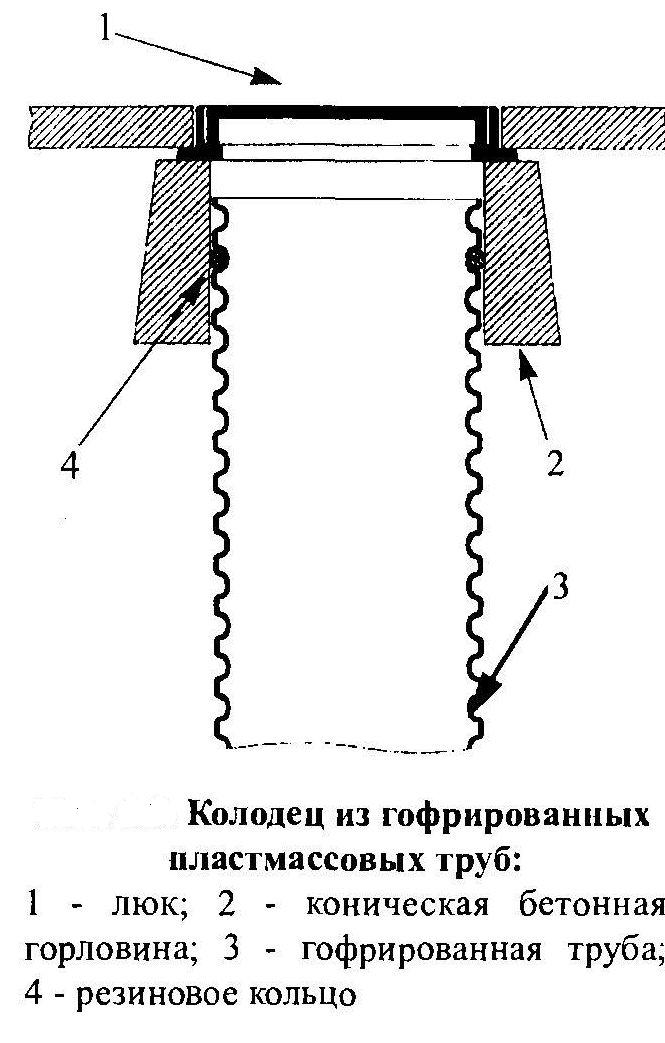

На данный момент перспективными являются пластиковые колодцы из гофрированных пластмассовых труб, способных деформироваться без разрушения под воздействием автотранспорта:
Поворотные колодцы предусматриваются в случае изменения направления трассы трубопровода, причем для устранения большого гидравлического сопротивления необходимо, чтобы угол между присоединяемой и отводящей трубами был не менее 90^, а радиус поворота - от 1 до 5 диаметров труб. Лоток такого колодца плавно искривлен.
Узловые колодцы устраивают в местах соединения двух-трех трубопроводов. Они имеют узел лотков, соединяющих не более трех подводящих труб и одной отводящей. Узловые колодцы на крупных коллекторах называют соединительными камерами.
На тех участках трассы, где уклоны местности превышают максимально допустимые уклоны трубопроводов, на водостоке устраивают перепадные колодцы. Их сооружают также в местах пересечения водостока с другими подземными коммуникациями и перед затопленными выпусками в водоемы. Не трубопроводах диаметром до 0,5 м перепады устраивают в колодцах в виде стояка из металлических труб с водобойной плитой в основании. При диаметре более 0,5 м перепады сооружают в виде плавных прямолинейных (высотой до 3 м) или спиральных водосливов, а также в виде шахтных конструкций с водобойными устройствами.
Сопряжение труб, уложенных на разной глубине, осуществляется с помощью перепадных колодцев, которые могут быть установлены на любой системе водоотведения. Необходимость их применения возникает в следующих случаях [3]:
• при присоединении боковых веток к коллекторам или внутриквартальных сетей к уличным трубопроводам (вариант А на рисунке ниже),
• при пересечении трубопроводов с инженерными сооружениями и естественными препятствиями (вариант Б),
• при устройстве затопленных выпусков воды в водоемы (вариант В на рис.),
• при больших уклонах земли для искпючения превышения максимально допустимой скорости движения (вариант Г на рис.).
По конструкции водоотводящие перепады можно разделить на следующие основные типы [3] (см. рис.):
Перепады с водосливом практического профиля и водобойным колодцем в нижнем бьефе (рис., а)
Трубчатые перепады, которые бывают различной конструкции, но с обязательной вертикальной трубой (рис., б).
Перепады с отбойно-водосливной стенкой (рис., в).
Шахтные многоступенчатые перепады различных конструкций. Гашение падающей энергии происходит на каждой ступени (рис., г).
Быстротоки - короткие каналы с большим укпоном (рис., д).
