3.3. Газораспределительный механизм.

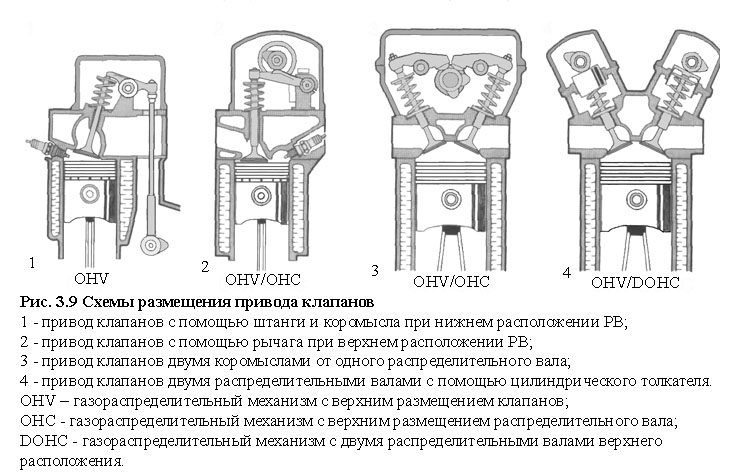

          Механизм газораспределения должен обеспечивать очистку цилиндров от продуктов сгорания (отработавших газов) на такте выпуска и наполнение цилиндров новой порцией топливно-воздушной смеси на такте впуска. В двигателях внутреннего сгорания применяют клапанное, золотниковое и комбинированное газораспределение. Благодаря сравнительно простому устройству и высокой надёжности клапанное газораспределение получило большее распространение.           Находят применение следующие типы ГРМ: 1) с верхним расположением клапанов (двигатели OHV); 2) с нижним расположением клапанов (встречаются редко); 3) размещением распределительного вала на головке блока цилиндров (двигатели ОНС); 4) размещением распределительного вала в блоке цилиндров.           По числу клапанов, приходящихся на один цилиндр двигателя, следует различать газораспределительные системы классической конструкции - с двумя клапанами на цилиндр, и многоклапанные системы, с тремя – шестью клапанами на цилиндр. Для привода многоклапанных систем используются схемы DOHC – двигатели с двумя верхними распределительными валами (рис. 3.9).

          Детали ГРМ для удобства можно объединить в следующие группы: 1). Распределительный вал и детали привода РВ; 2). Детали клапанной группы; 3). Детали привода клапанов и передаточные детали.

3.3.1. Распределительный вал и детали привода распределительного вала.

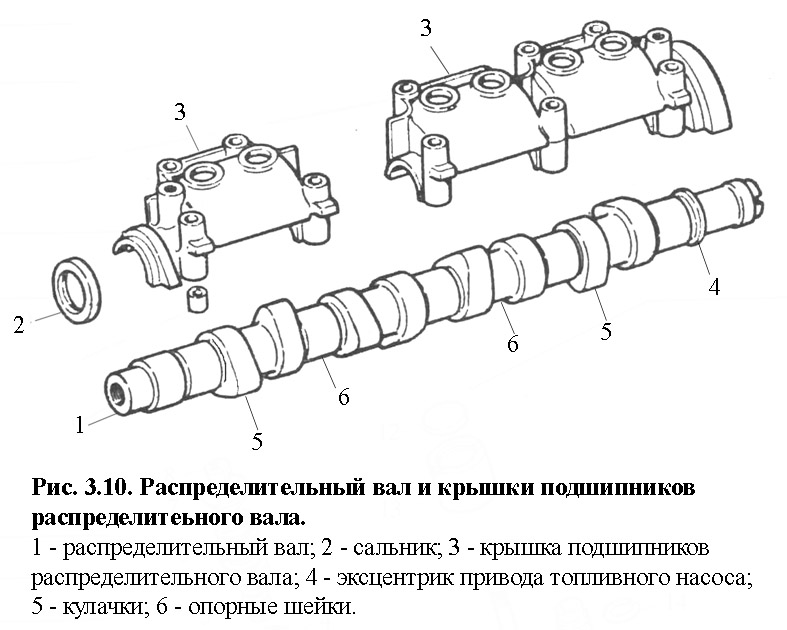

          Распределительный вал (РВ) обеспечивает своевременное открытие и закрытие клапанов. Вал классической конструкции кулачкового типа имеет кулачки управления впускными и выпускными клапанами и опорные шейки (рис. 3.10). На валу может располагаться шестерёнка привода масляного насоса и распределителя зажигания и эксцентрик привода топливного насоса карбюраторных двигателей. Валы изготавливаются из сталей методом штамповки или отливаются из высокопрочного чугуна, легированного хромом, никелем, молибденом и др. металлами. Шейки и кулачки вала шлифуются и подвергаются закалке отбеливанием или токами высокой частоты. Опорными шейками вал

устанавливается в опорах (подшипниках скольжения) и закрепляется крышками. Опоры и крышки опор могут быть объединены между собой в корпус подшипников распределительного вала. От осевого перемещения распределительный вал удерживается упорным подшипником. Смазка опор осуществляется под давлением. Масло в подшипник поступает по каналам, выполненным в опорах и/или в самом валу. Кулачки смазываются принудительно (под давлением) или разбрызгиванием.

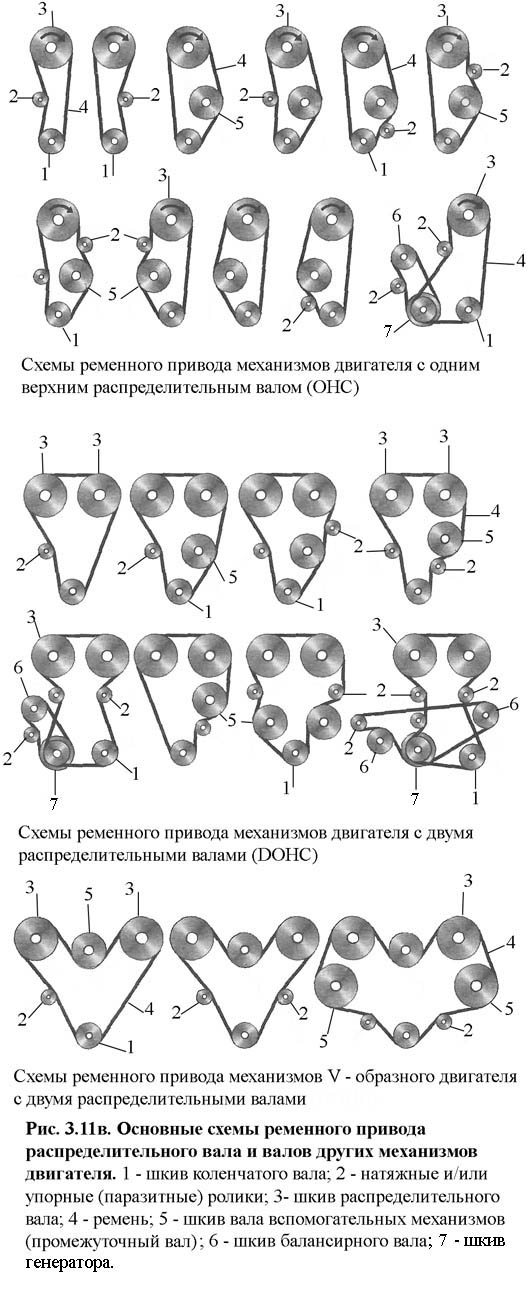

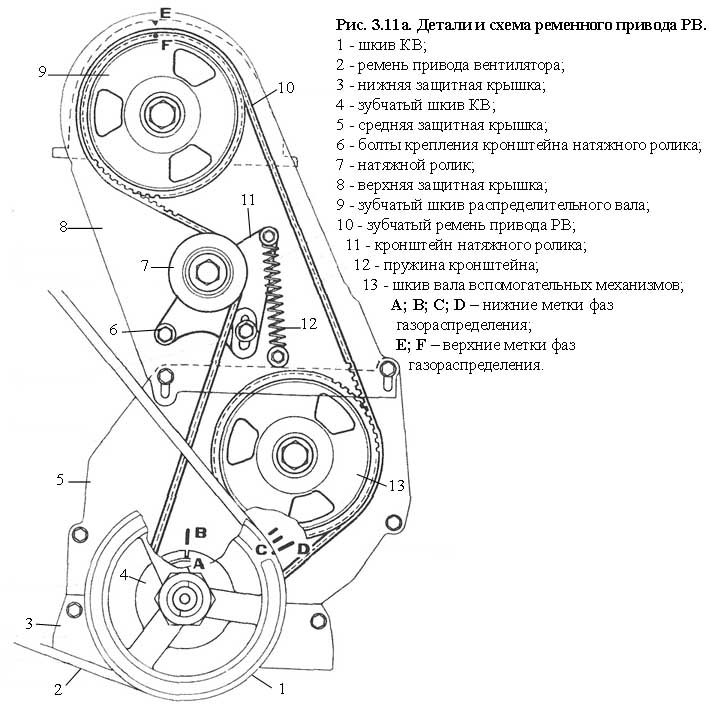

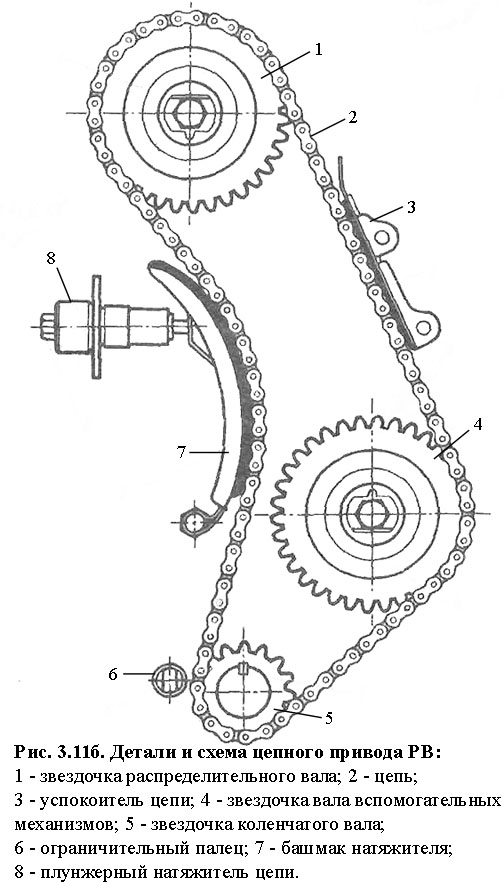

          Распределительный вал приводится в движение от коленчатого вала двигателя зубчатым ремнём, цепью или зубчатой передачей (шестернями).           Одна из схем ременного и цепного привода РВ, а также детали привода, показаны на рис. 3.11а и рис. 3.11б. Некоторые другие схемы ременного привода РВ современных автомобилей показаны на рис. рис. 3.11в.           Передаточное отношение шестерён (звёздочек) коленчатого и распределительного валов равна двум (т.е. скорость вращения коленчатого вала в два раза выше, чем распределительного). Звёздочки и зубчатые шестерни валов имеют установочные метки, именуемые метками фаз газораспределения. При сборке двигателя валы двигателя должны быть установлены строго по этим меткам.           Цепной и ременный привод РВ имеют систему натяжения цепи (ремня).
