Лекція 3
Похибки вимірювання
1.2.1 Основні поняття та особливості.
1.2.2 Систематичні похибки. Способи зменшення систематичних похибок.
1.2.3 Випадкові похибки вимірювання
1.2.1 Основні поняття та особливості
Процедура вимірювання складається з таких основних етапів прийняття моделі об’єкта вимірювання, вибір методу вимірювання, вибір засобу вимірювання, проведення експерименту для отримання результату вимірювання. Однак на кожному етапі виникає невідповідність між ідеальними і реальними умовами і тому результат вимірювання відрізняється від істинного значення фізичної величини, тобто виникає похибка вимірювання.
Похибка вимірювання є основним показником якості та досконалості вимірювання. Прогрес в галузі вимірювання пов'язаний зі зменшенням похибок вимірювання.

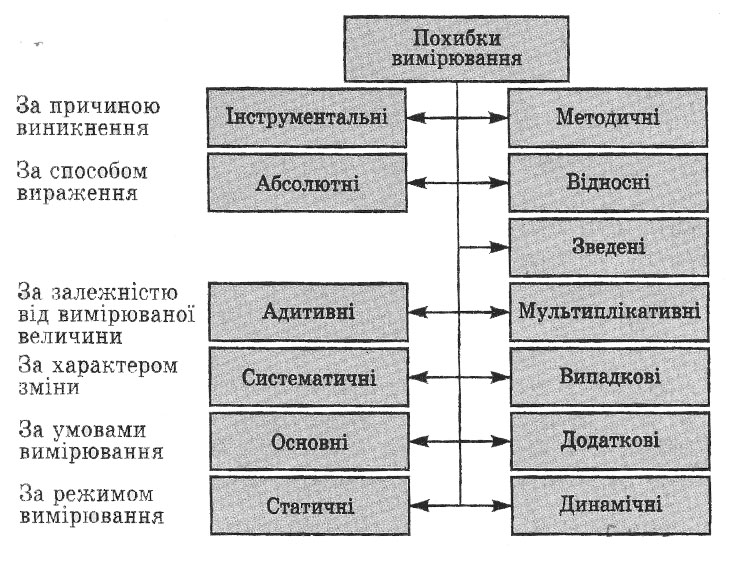

Як уже зазначалося вище, похибка вимірювання - це відхилення результату вимірювання від істинного значення вимірюваної величини. Класифікацію похибок подано
на рисунку 2.1.
Залежно від місця (причини) виникнення похибки поділяються на інструментальні та методичні.
Причиною виникнення інструментальних похибок є недосконалість засобів вимірювання, а методичні похибки зумовлені методом вимірювання та вимірювального перетворення.
Похибка прийняття моделі об’єкта вимірювання зумовлена неповнотою інформації про об’єкт дослідження. Наприклад, за результатом вимірювання напруги вольтметром середніх квадратичних значень знаходять амплітуду змінної напруги, вважаючи сигнал синусоїдним, тобто приймають модель синусоїдного сигналу, в той час як реальний сигнал має, крім основної гармоніки, також і вищі гармоніки. Похибка, зумовлена такою невідповідністю, належить до методичної похибки. Методичною похибкою також є похибка, спричинена впливом засобу вимірювання на об’єкт вимірювання. Наприклад, увімкнення амперметра з ненульовим опором в електричне коло, струм якого необхідно виміряти, змінює режим роботи електричного кола, зокрема струм цього кола.
Експериментатор, який бере участь у вимірюванні, може внести суб’єктивну похибку.
Похибки вимірювання за способом вираження поділяються на абсолютні, відносні і зведені.
Абсолютною похибкою (∆) вимірювання називається різниця між результатом вимірювання (значенням вимірюваної величини) Х та істинним значенням вимірюваної величини Хі:
(2.1)
Оскільки істинне значення величини неможливо визначити, то замість істинного Хі застосовують дійсне значення ХД:
(2.2)
Абсолютна похибка - це розмірна величина, яка має ту ж саму розмірність, що і вимірювана величина.
Відносною
похибкою
(
)
називають відношення абсолютної
похибки 0 до вимірюваної величини Х:
(2.3)
Здебільшого відносну похибку подають у відсотках
(2.4)
Точність вимірювання (ε) визначається числом, оберненим до модуля відносної похибки:
(2.5)
Зведеною похибкою (γ) називається відношення абсолютної похибки до номінального Хном значення вимірюваної величини:
(2.6)
3ведену похибку, як і відносну, часто виражають у відсотках, тобто
(2.7)
За номінальне значення часто приймають найбільше значення, яке можна виміряти за допомогою даного засобу вимірювання.
Абсолютні похибки поділяються на адитивні, які не залежать від вимірювальної величини, і мультиплікативні, які лінійно збільшуються при збільшенні вимірювальної величини.

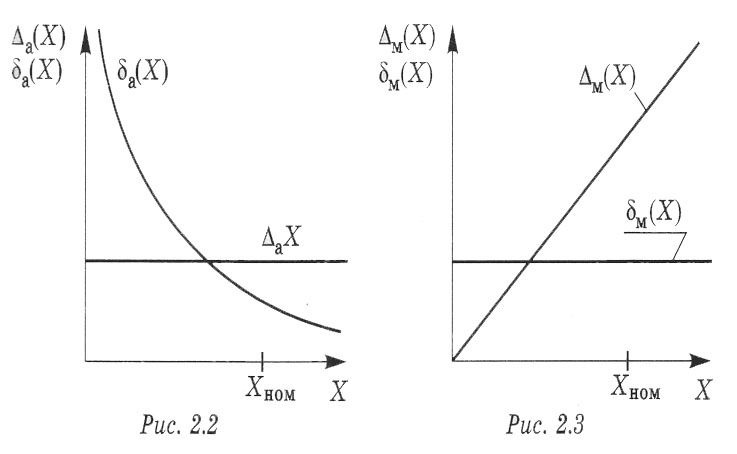

На рисунку 2.2 наведено залежність адитивних абсолютної та відносної похибок від вимірюваної величини,
а на рисунку 2.3 аналогічну залежність для мультиплікативних похибок.
За закономірністю проявлення похибки вимірювання поділяються на систематичні та випадкові.
За умовами вимірювання похибки поділяються на основні і додаткові, а за режимом вимірювання – на статичні та динамічні.
