5. Проектирование гидропневмоаккумуляторов с разделителем сред

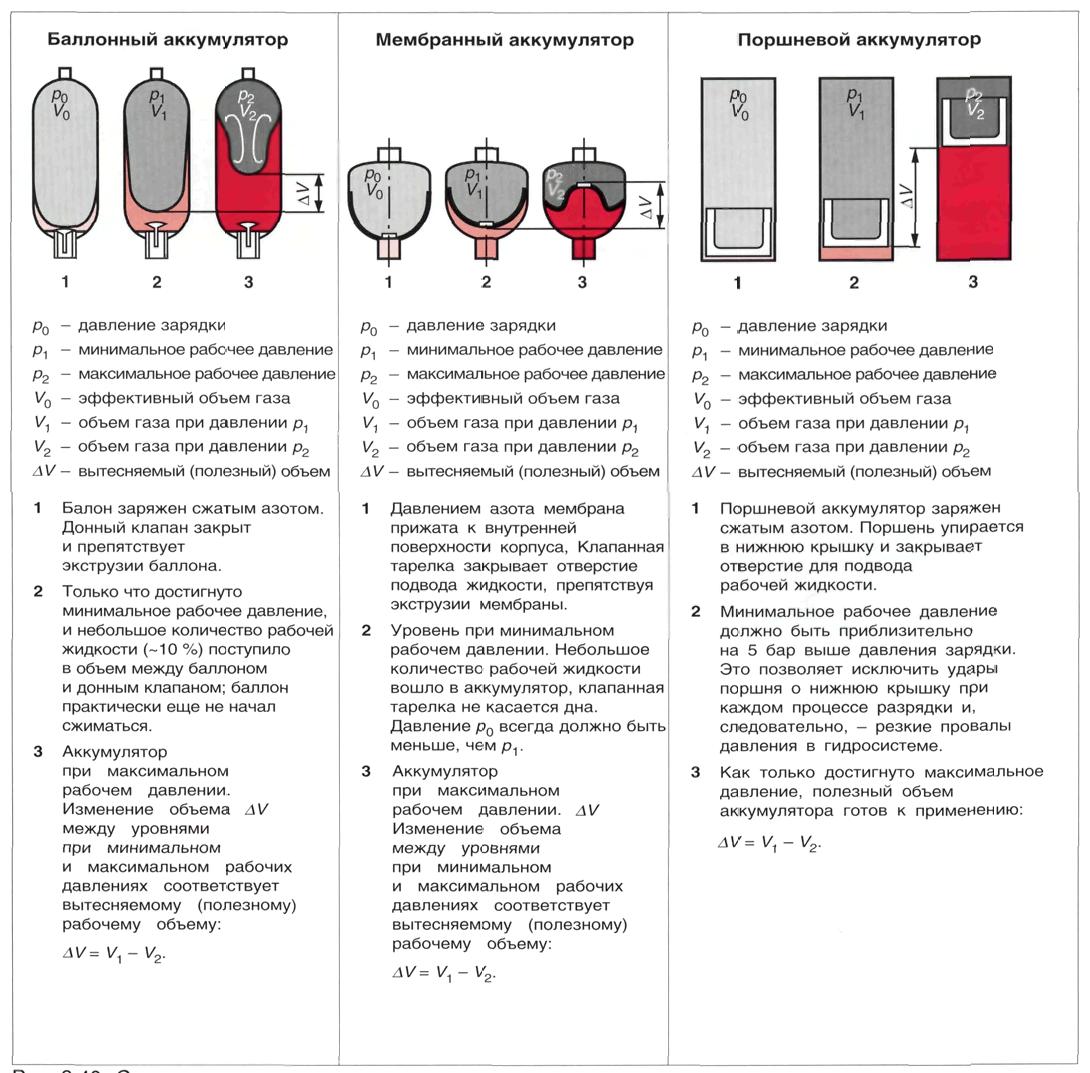

Необходимые для расчета гидропневматического аккумулятора параметры показаны в таблице.
Параметрами для описания состояния газа (переменных состояния) являются давление, температура и объем.
6. Выбор типа аккумулятора для стандартных случаев применения
Мембранные аккумуляторы применяются для небольших объемов газа и вытесняемой жидкости. Их преимуществами являются хорошая герметичность и длительный срок эксплуатации, любое монтажное положение, минимальная инерционность.
Баллонные аккумуляторы применяются при средних рабочих объемах в гидроприводах высокого быстродействия. За счет повышения качества изготовления баллона в последние годы достигнута хорошая газонепроницаемость и длительный срок его эксплуатации.
Баллонные аккумуляторы могут устанавливаться вертикально или горизонтально с жидкостной полостью преимущественно снизу.
Для больших рабочих объемов применяются поршневые аккумуляторы, которые наиболее приспособлены для подключения дополнительных газовых емкостей.
К числу недостатков можно отнести повышенную массу разделителя сред и связанное с этим снижение быстродействия, а также трение поршневых уплотнений. В результате полезное рабочее давление снижается примерно на 10 %. В процессе работы скорость движения поршня не должна превышать 2 м/с. Поршневые аккумуляторы могут устанавливаться в любом положении.
7. Правила безопасности
Аккумуляторы должны ремонтироваться только представителями изготовителя. Категорически запрещается проведение на аккумуляторах сварочных, паяльных или сверлильных работ.
Поскольку сжатый газ из-за накопленной энергии представляет определенную опасность, при установке и сервисном обслуживании аккумуляторов необходимо строго соблюдать все предписания изготовителя.
Важнейшей работой по техническому обслуживанию является контроль давления зарядки р0.
Аккумуляторы должны устанавливаться в месте, к которому имеется свободный доступ. Монтажные элементы должны быть способными к восприятию ударов даже при возможном прорыве трубопровода.
Между насосом и аккумулятором должен быть установлен обратный клапан для исключения воздействия инерционных сил на трубопроводы.
Предохранительные клапаны аккумуляторов не должны иметь возможности запирания. Легко доступные отключающие устройства должны быть установлены в линиях подвода по возможности ближе к сосуду, находящемуся под давлением.
