3.4. Подключение дополнительных газовых сосудов

При небольшой разности между максимальным и минимальным рабочими давлениями и большом требуемом объеме газа в условиях ограниченной вместимости аккумулятора рекомендуется подклю­чение дополнительного газового баллона (Рис. 15).

При выборе аккумулятора необходимо принимать во внимание следующее:

• Объемное расширение из-за колебаний темпера­туры окружающей среды

• Допустимое соотношение давления и объема

• Вместимость

4. Принадлежности для гидропневмоаккумуляторов

Р

Рис. 17. Предохранительный и выключающий блок с ручной разгрузкой

ис. 16. Предохранительный и

выключающий блок

Предохранительный и выключающий блок являет­ся специальным узлом, обеспечивающим предохра­нение аккумулятора (или гидродвигателя) от пере­грузки, его отключение и разрядку. Блок соответ­ствует действующим нормам техники безопаснос­ти и условиям приемки в странах применения. В частности, он соответствует нормам Германии на сосуды высокого давления согласно приведенным в техническом описании пунктам, относящимся к на­порным резервуарам.

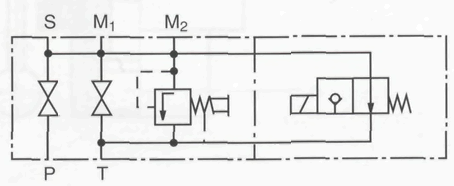

Рис. 18. Предохранительный и выключающий блок с электроразгрузкой

Рис. 19. Предохранительный и выключающий блок с предохранительным клапаном непрямого действия и электроразгрузкой

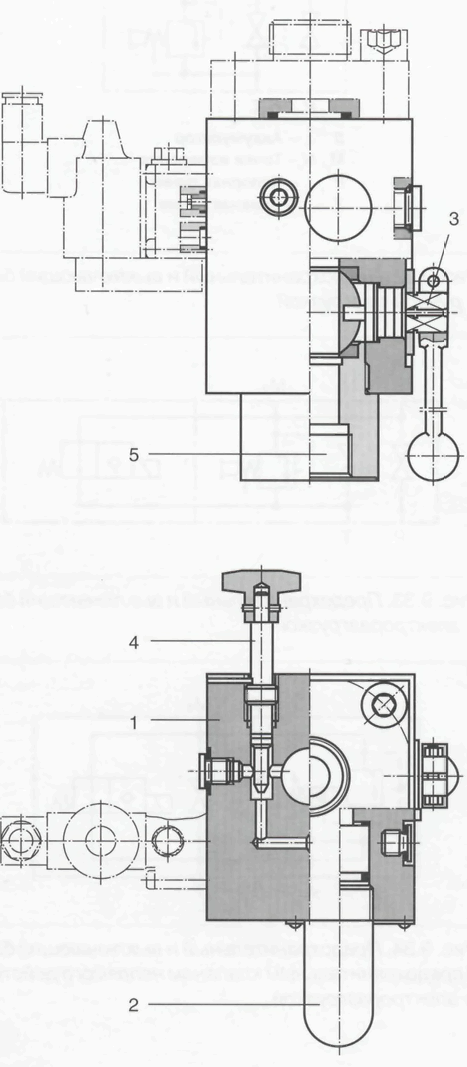

Рис. 20. Предохранительный и выключающий блок

Предохранительный и выключающий блок состоит из клапанного блока (1) с отверстиями для подвода рабочей жидкости (5) и подключения манометра, предохранительного клапана (2) патронного монта­жа, главного запорного крана (3) и разгрузочного крана (4) с ручным управлением.

Обычно потери азота в гидропневматических аккуму­ляторах незначительны. Поскольку уменьшение дав­ления зарядки р₀ может вызвать изменение парамет­ров рабочего цикла оборудования, необходимо пери­одически проверять величину давления зарядки.

С помощью прибора зарядки и контроля аккумуля­торы заряжаются сжатым азотом, причем давление зарядки можно изменять. Для выполнения этой ра­боты прибор зарядки и контроля навинчивается на зарядный вентиль аккумулятора и через рукав вы­сокого давления соединяется со стандартным газо­вым баллоном (сжатый азот). Если необходимо толь­ко проверить или уменьшить давление зарядки, ус­тановка рукава не требуется. Указанное на аккуму­ляторе давление зарядки р₀ должно быть создано при каждой новой установке или при проведении ремонтных работ, причем после этого в течение пер­вой недели эксплуатации его необходимо проверить как минимум один раз. Если утечка азота не про­изошла, следующую контрольную проверку необхо­димо провести через 4 месяца. Если давление за­рядки не изменилось, далее допускается проведе­ние проверки один раз в год.

Устройства для зарядки азотом позволяют быстро и относительно дешево заряжать или подзаряжать аккумуляторы азотом. Они обеспечивают возмож­ность оптимального использования стандартных газовых баллонов со сжатым азотом вплоть до ос­таточного давления 20 атм и максимального заряд­ного давления 350 атм.
