1.5.2. Пластинчатые насосы одинарного действия

З десь движение пластин ограничивается статором с цилиндрической внутренней поверхностью. За счет экс­центричного расположения статора по отношению к ро­тору обеспечивается изменение объемов рабочих камер. Процесс заполнения рабочей камеры (всасывание) и вытеснения (нагнетание) в принципе идентичен процес­су для пластинчатых насосов двойного действия.

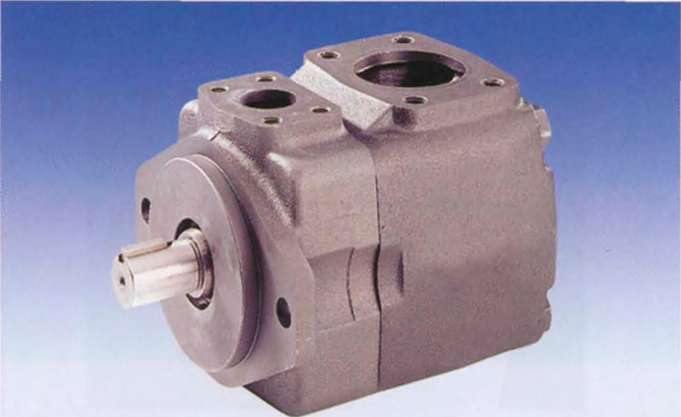

Рис. 14. Пластинчатый насос

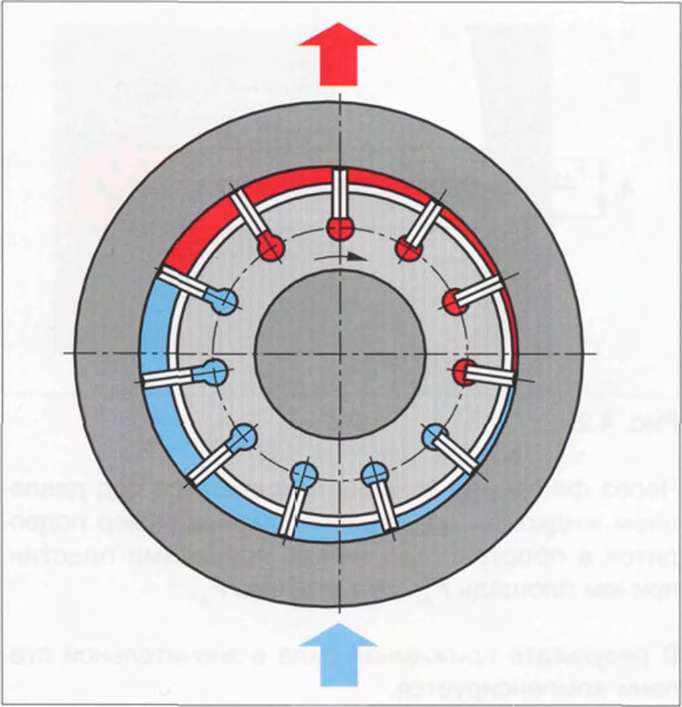

Рис. 15. Пластинчатый насос одинарного действия

Регулируемые пластинчатые насосы

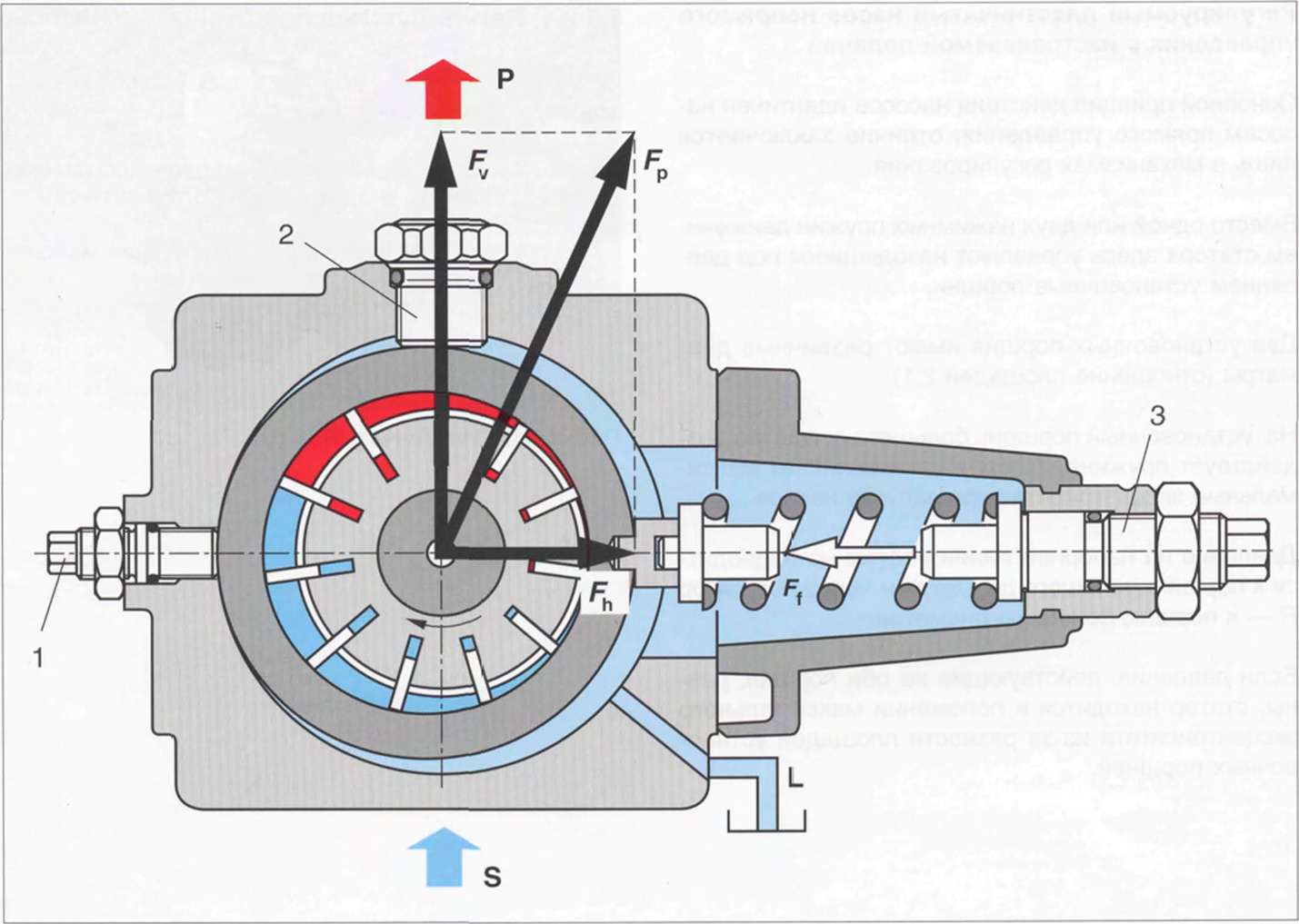

Регулируемые пластинчатые насосы прямого управления (Рис. 16)

Рис. 16. Регулируемый пластинчатый насос прямого управления

Для данных насосов положение статорного кольца мож­но изменять тремя регулирующими устройствами:

-Регулировочным винтом (7) ограничения макси­мальной подачи.

Эксцентриситет статора напрямую определяет по­дачу насоса.

• Винтом (2) регулирования вертикального положе­ния опоры.

Изменение положения статора в вертикальном на­правлении напрямую определяет уровень шума и динамику насоса.

• Винтом (3) регулирования максимального давле­ния.

Величина предварительного натяжения пружины оп­ределяет максимальное значение рабочего давления.

В зависимости от сопротивления в гидросистеме со­здается определенное давление, которое действует в насосе (красная зона) и нагружает внутреннюю повер­хность статора (см. вектор силы F). Если разложить вектор силы на вертикальную и горизонтальную состав­ляющие, то в результате получится сравнительно боль­шая сила F, нагружающая винт (2), и небольшая сила (F_h), противодействующая пружине. Пока усилие пру­жины F₍ больше, чем сила F_h, статор остается в указан­ном положении максимального эксцентриситета.

Если давление в гидросистеме возрастает, сила F_p увеличивается, и соответственно возрастают силы

Если сила F_h превосходит усилие пружины F₍, ста­тор смещается из эксцентричного положения прак­тически в концентричное. Уменьшение объема ра­бочих камер происходит до тех пор, пока подача на­соса не станет практически равной нулю. При этом подача насоса равна величине внутренних утечек, а давление поддерживается на заданном уровне. Ве­личина давления может изменяться напрямую пу­тем регулирования натяжения пружины.

Регулируемые пластинчатые насосы с функцией нулевого хода (О = 0) при достижении максималь­ного давления всегда имеют дренажную линию из корпуса. Через эту линию отводятся внутренние утечки из зоны высокого давления (отмечена крас­ным цветом) в корпус (синий цвет).

Сливающееся в дренажную линию масло отводит тепло, выделяющееся из-за трения, а также обес­печивает смазку внутренних частей.

Регулируемый пластинчатый насос непрямого управления с настраиваемой подачей

Основной принцип действия насосов идентичен на­сосам прямого управления; отличие заключается лишь в механизмах регулирования.

Вместо одной или двух нажимных пружин движени­ем статора здесь управляют находящиеся под дав­лением установочные поршни.

Два установочных поршня имеют различные диа­метры (отношение площадей 2:1).

На установочный поршень большего диаметра воз­действует пружина, которая устанавливает макси­мальный эксцентриситет при запуске насоса.

Давление из напорной линии постоянно подводит­ся к поршню меньшего диаметра и через регулятор R — к поршню большего диаметра.

Если давления, действующие на оба поршня, рав­ны, статор находится в положении максимального эксцентриситета из-за разности площадей устано­вочных поршней.

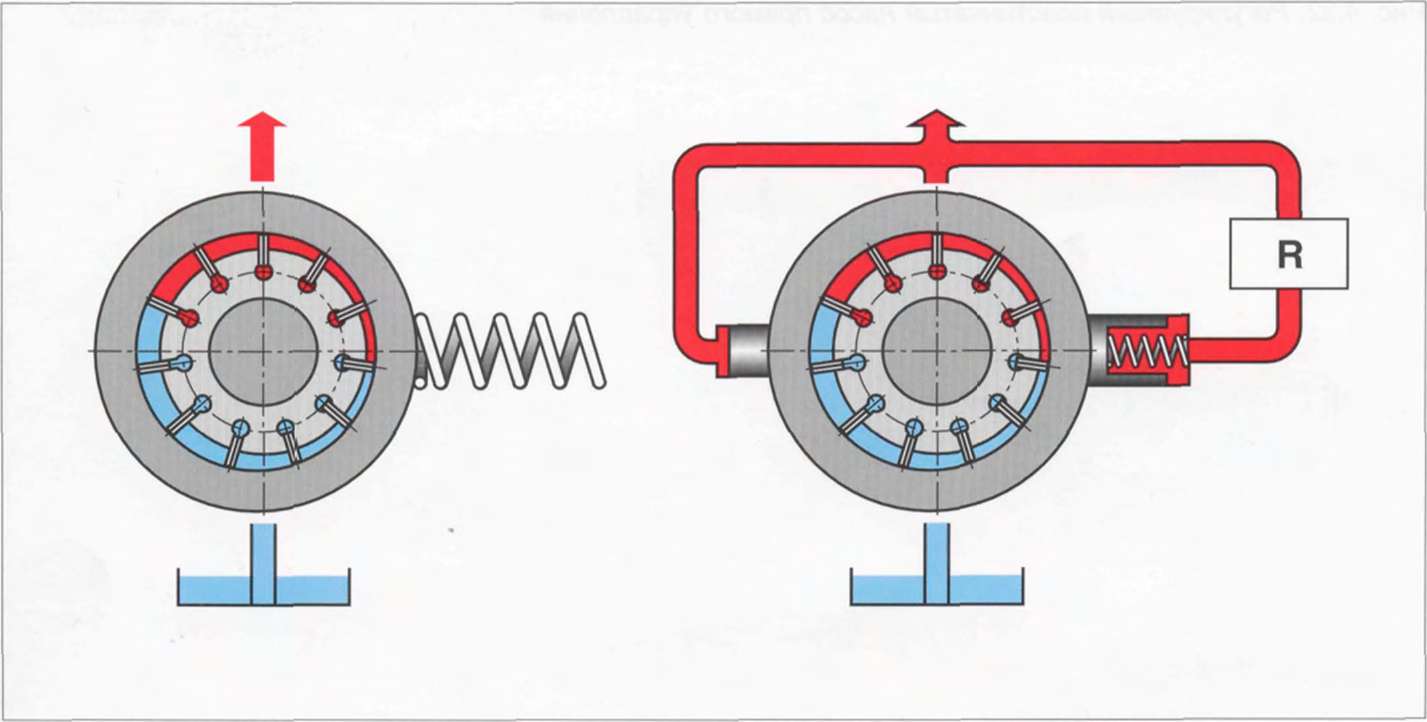

Рис. 17. Регулируемые насосы: слева — прямого управления; справа — непрямого
