Режим огня

Время стрельбы, мин	Количество выстрелов при стрельбе
	без охлаждения ствола	с охлаждением ствола
1	40	60
3	75	100
5	100	150
10	130	190
15	155	225
30	200	300

Боевой комплект

№ п/п	Тип мины	Тип взрывателя	Тип заряда	Количество
1	Осколочно-фугасная	М-6	дальнобойный	300

Примечание. Перевозится на транспортной машине 226 мин.

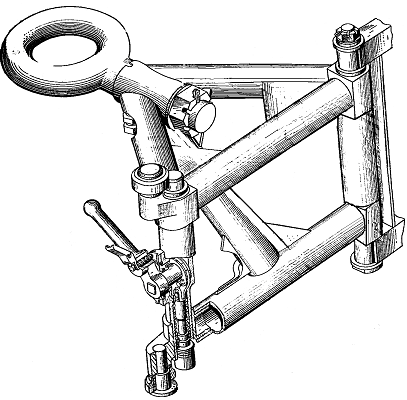

2. Общие сведения о миномете 2 б 9

Миномет 2Б9 является оружием, предназначенным для стрельбы автоматическим и одиночным огнем. Он снабжен оптическим прицелом и прибором освещения, позволяющим вести прицельную стрельбу в темное время суток. Заряжание миномета кассетное, для этой цели ему придается 24 кассеты, в каждую из которых помещается четыре мины.

Миномет состоит из автомата, верхнего станка с механизмами и хода.

Автомат 1 рис 3 (качающаяся часть миномета) является собственно оружием, предназначенным для стрельбы. Он своими цапфами шарнирно закреплен в раме верхнего станка, что позволяет осуществлять наведение автомата в вертикальной плоскости подъемным механизмом

Верхний станок 2 (рис 3) установлен на ход и соединен с ним посредством шарового погона, который обеспечивает наведение автомата и горизонтальной плоскости поворотным механизмом.

Ход 3 (рис 3) предназначен для буксировки миномета и для обеспечения его устойчивости при стрельбе. В боевом положении миномет опирается на домкрат 4 (рис. 3) и сошники разведенных станин 1 и 2 (рис. 4).

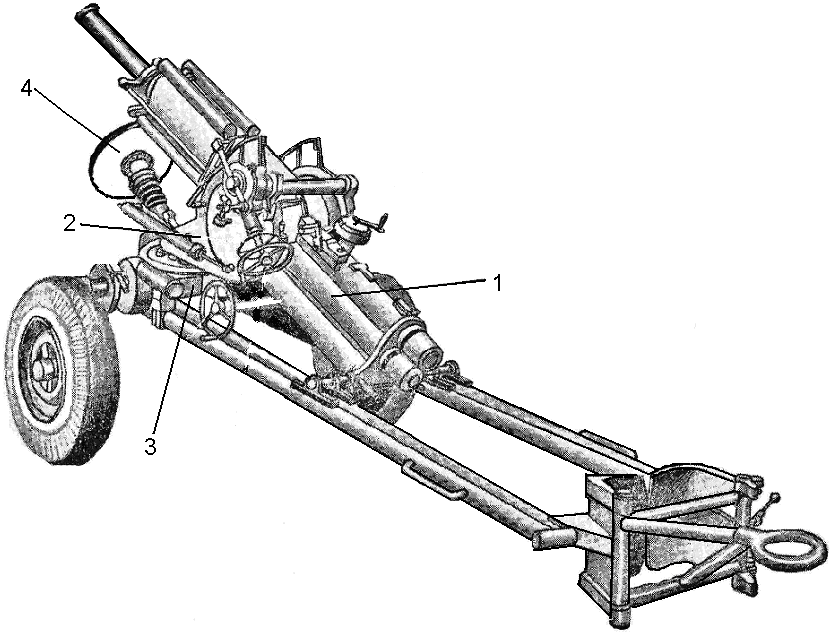

Рис. 3. Миномет 2Б9

Миномет на домкрате может быть в поднятом или опущенном Положении. Из поднятого на домкрате миномета стрельба возможна на углах возвышения ствола от 7 до 85°, а из опущенного на домкрате миномета от - 1 до + 78°. В последнем случае при стрельбе на углах возвышения ствола более 40° под затыльником автомата выбирают грунт.

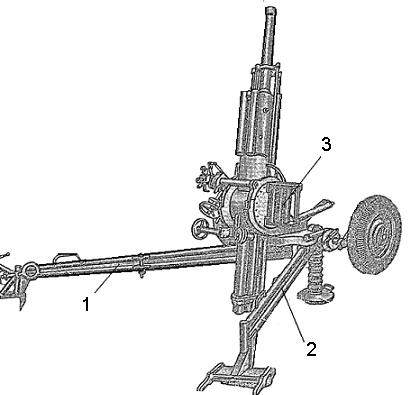

Рис.4. Миномет 2Б9 в боевом положении

Для стрельбы колеса миномета вывешивают и откидывают в переднее положение.

Перед заряжанием миномета подвижные части автомата механизмом перезарядки 1 (рис 6) отводят назад. Затем миномет заряжают, для чего через крышку правой цапфы 3(рис 4) в автомат вставляют кассету (рис 5) с минами. Наводят миномет в цель, поворачивая автомат в вертикальной и горизонтальной плоскостях вращением маховиков подъемного 2 (рис 6) и поворотного механизмов 3 (рис 6). Выстрел происходит после нажатия на рычаг спуска 4 (рис 6).

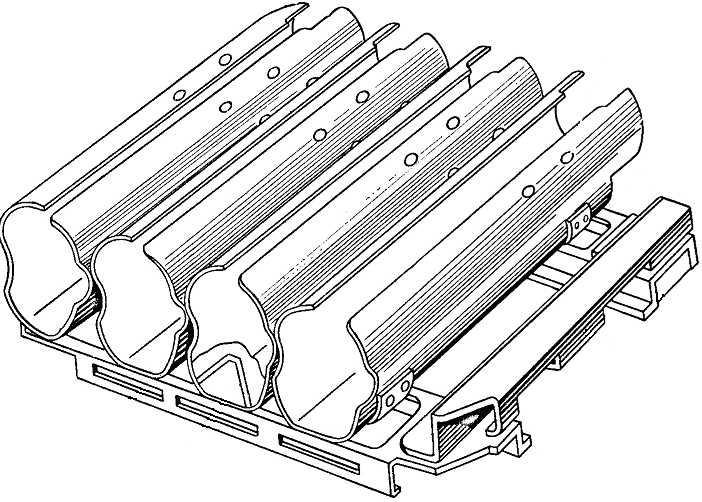

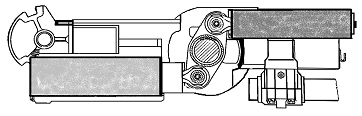

Рис. 5. Кассета

Рис. 6. Миномет 2Б9 в походном положении.

3. Основные узлы и агрегаты 2 б 9

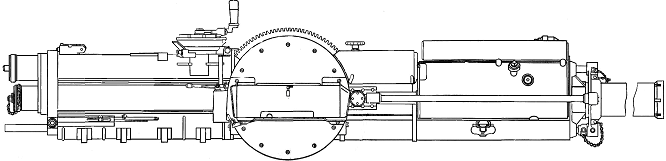

Рис.7. Автомат

Автомат 3 (рис 3) и (рис 7) миномета производит стрельбу одиночным и автоматическим огнем, а также преобразует энергию пороховых газов, образующихся в канале ствола, в работу механизмов, выполняющих подготовительные операции для следующего выстрела.

Принцип действия автомата заключается в следующем. Под воздействием возвратных пружин происходит выкат (перемещение вперед) подвижных частей. Во время выката воспламеняется пороховой заряд мины, в результате чего возникает энергия отдачи, которая затрачивается на торможение и остановку подвижных частей и на придание им энергии отката. Энергия отката подвижных частей расходуется для сжатия возвратных пружин и для приведения в действие механизмов автомата. Избыточная энергия отката поглощается кольцевыми амортизаторами штоков.

При стрельбе одиночными выстрелами после нажатия рычага спуска автоматически выполняются следующие операции:

- выкат подвижных частей автомата;

- подача мины в ствол и закрывание канала ствола-затвором;

- накол капсюля основного заряда мины;

- обтюрация пороховых газов;

- откат подвижных частей автомата и открывание канала ствола;

- перезаряжание - подача очередной мины на линию досылания.

При автоматической стрельбе операции повторяются до выстрела миной из последнего звена кассеты.

Ствол 5 (рис 5) предназначен для придания мине начальной скорости и направления полета. Он представляет собой трубу с гладкой внутренней поверхностью. В казенной части канала ствола выфрезерованы три канавки, являющиеся элементами газоотвода в случае затяжного выстрела. На наружной поверхности ствола со стороны казенной части предусмотрен бурт, ограничивающий вход ствола при ввинчивании его в ствольную коробку.

Правая 3 (рис 4) и левая 6 (рис 5) цапфы предназначены для шарнирного закрепления автомата в верхнем станке. Обе цапфы по устройству аналогичны. Они имеют вид диска с цилиндрическим поясом по наружной окружности. В дисках выполнены окна для прохождения кассет через центральную часть автомата при стрельбе.

Затвор (рис 8) предназначен для досылания мин в ствол и накола капсюля основного заряда мины, для обтюрации пороховых газов и для взведения подвижных частей автомата под действием давления пороховых газов. Расположен внутри затвора.

Рис. 8. Затвор

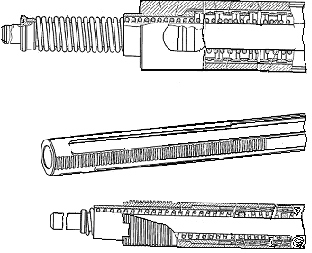

Верхний шток 7 (рис 5), (рис 9),и нижний 4 (рис 4), (рис 9) штоки, соединенные с затвором чекой, предназначены для обеспечения заданной скорости выката подвижных частей и поглощения энергии отдачи при выстреле. Нижними штоками частично поглощается энергия удара подвижных частей при осечке или затяжном выстреле.

Рис. 9. Верхний и нижний штоки

Механизм перезарядки 1 (рис 6) и (рис 10) предназначен для взведения вручную подвижных частей перед первым выстрелом.

Рис. 10. Механизм перезарядки

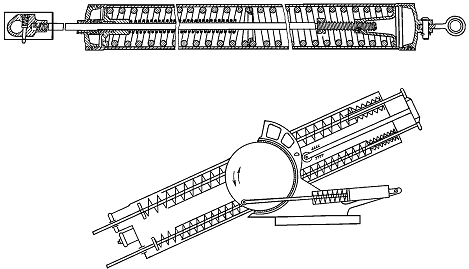

Механизм подтяга (рис 11) предназначен для обеспечения одинаковой скорости выката подвижных частей при всех углах возвышения ствола миномета.

При выкате энергия возвратных пружин расходуется на разгон массы подвижных частей, на преодоление сил трения и на подъем подвижных частей в случае положительного угла возвышения. Количество энергии, необходимое на разгон массы и преодоление сил трения, с изменением угла возвышения ствола почти не изменяется.

Рис. 11. Механизм подтяга

Энергия, затрачиваемая на подъем подвижных частей, зависит от угла возвышения - с увеличением угла возвышения она возрастает.

Чтобы обеспечить одинаковую скорость выката подвижных частей при всех углах возвышения, механизм подтяга при увеличении угла возвышения ствола дополнительно сжимает возвратные пружины штоков, а при уменьшении угла возвышения ствола отпускает эти пружины.

Компенсирующий механизм (рис 12) предназначен для уравновешивания дополнительного крутящего момента на маховике подъемного механизма, создаваемого механизмом подтяга при увеличении угла возвышения ствола.

Рис. 12. Компенсирующий механизм

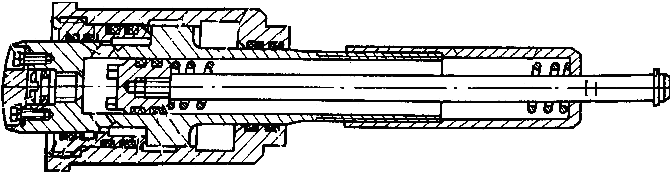

Гидробуфер (рис 13) предназначен для поглощения энергии выката подвижных частей в случае осечки или затяжного выстрела.

Рис. 13. Гидробуфер

Верхний станок 2 (рис 3) и (рис 14) является основанием автомата и служит для размещения поворотного механизма, подъемного механизма, механизма привода спуска и параллелограммного механизма прицела. К верхнему станку крепятся два компенсирующих механизма.

Рис. 14. Верхний станок с механизмами

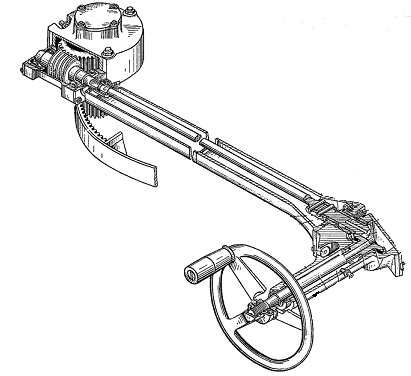

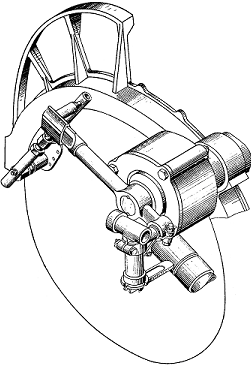

Поворотный механизм 3 (рис 6) и (рис 15) служит для наведения миномета в горизонтальной плоскости. Механизм состоит из коробки конических колес с маховиком, валика и червячного редуктора.

Рис. 15. Поворотный механизм

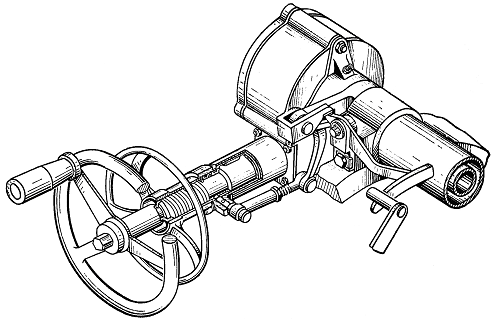

Подъемный механизм 2 (рис 5) и (рис 16) предназначен для наведения миномета в вертикальной плоскости. Механизм состоит из редуктора и двух зубчатых секторов, правой и левой цапф автомата.

Рис. 16. Подъемный механизм

Механизм привода спуска (рис 17) предназначен для стрельбы прямой наводкой как автоматическим огнем, так и одиночными выстрелами. Он позволяет произвести спуск подвижных частей, не снимая рук с маховика подъемного механизма.

Рис. 17. Механизм привода спуска

Параллелограммный механизм (рис 18) предназначен для вращения прицела ПАМ-1 в вертикальной плоскости. Механизм обеспечивает равенство угловых перемещений ствола и прицела во всем диапазоне углов вертикальной наводки.

Рис. 18. Параллелограмнный механизм

Ход 3 (рис 3) и (рис 19) предназначен для передвижения миномета, а также для обеспечения устойчивости при стрельбе. Он состоит из нижнего станка (рис 20), двух станин и, замка, соединяющего станины в походном положении, домкрата и двух колес и с кривошипами (рис 21). В конструкции хода также имеются механизмы, фиксации колес (рис 22) и крепления разведенных станин.

Рис.19. Ход

Нижний станок является узлом, объединяющим в одно целое все составные части хода. Левая и правая станины соединены с корпусом нижнего станка шарнирно серьгами. Шарнирное соединение обеспечивает разведение и сведение станин и поворот их вокруг продольной оси при переводе миномета в боевое или походное положение.

Устройство крепления колес обеспечивает установку их в двух положениях: в походном, при котором колеса являются опорой миномета, и в боевом, когда колеса подняты и не касаются грунта.

Домкрат закреплен шарнирно в передней части нижнего станка, что обеспечивает установку его в двух положениях: в походном - поднятом и в боевом - опущенном. В боевом положении домкрат является одной из опор миномета.

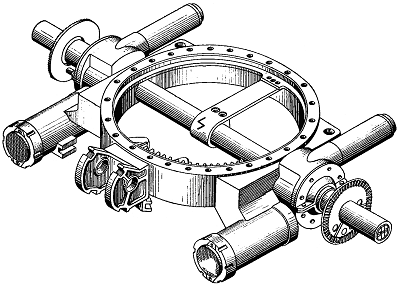

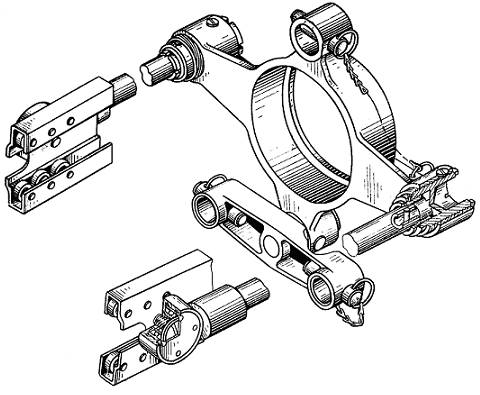

Рис. 20. Нижний станок

Нижний станок 5 (рис 3) и (рис 20) соединяет верхний станок с ходом и является основанием для вращающейся части миномета. Он состоит из корпуса, оси и двух механизмов подрессоривания (рис 25) и колес.

Рис. 21. Колесо с кривошипом

1 – механизм фиксации колес. 2 – колесо.

Рис. 22. Механизм фиксации колес

Замок (рис 23) предназначен для закрепления станин в походном положении, а также для соединения миномета с буксирным крюком транспортной машины. Он состоит из рамы, серьги и замкового устройства.

Рис. 23. Замок

Станины 6 и 7 (рис 3) и (рис 24) предназначены для обеспечения устойчивости миномета при стрельбе. Обе станины шарнирно закреплены в корпусе нижнего станка серьгами.

Рис. 24. Станины

Рис. 25. Механизм подрессоривания

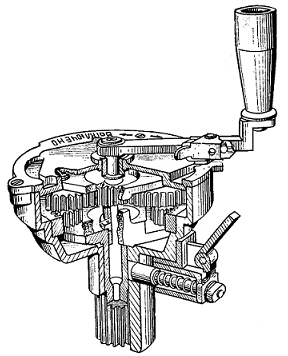

Домкрат 4 (рис 3) и (рис 26) предназначен для обеспечения устойчивости миномета при стрельбе, а также для изменения высоты линии огня. Домкрат шарнирно закреплен в передней части нижнего станка и фиксируется в боевом и походном положениях. Тип домкрата - реечный, привод - ручной.

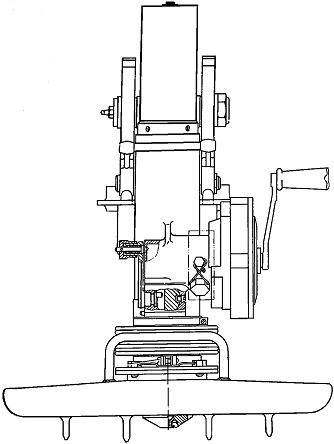

Рис. 26. Домкрат

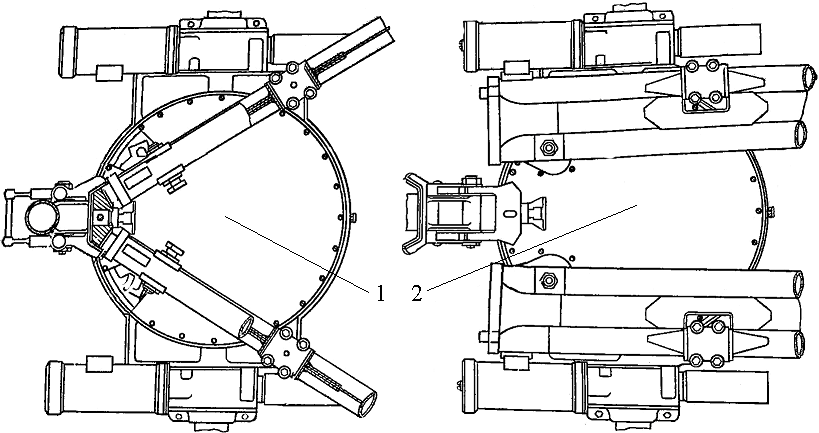

Рис. 27. Механизм крепления разведенных станин.

1 – в боевом положении, 2 – в походном положении.
