Запасные части, инструмент и принадлежности автомобиля газ 66

Полный состав запасных частей, инструментов и принадлежностей автомобиля ГАЗ 66 приведен в ведомости комплектации завода изготовителя которая поставляется вместе с автомобилем. Специальные инструменты показаны на рис. 39.

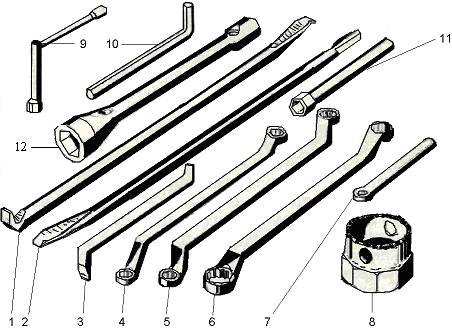

Рис. 39. Специальные инструменты автомобиля ГАЗ 66.

1 - монтажная лопатка, 2 - вороток домкрата и ключа гаек колес, 3 - отвертка винтов крепления тормозных барабанов, 4 - ключ гаек головок блока и регулировочных эксцентриков колодок тормоза, 5 - ключ гаек шаровых опор и крепления полуосей, 6 - ключ гаек стремянок рессор, 7 - ключ гаек газопровода, 8 – ключ гаек ступиц колес, 9 –ключ перепускного клапана колесного цилиндра и воздушного крана колеса, 10 - ключ регулировочного винта вала рулевой сошки и маслосливных пробок, 11 - ключ свечной, 12 - ключ гаек ступиц колес

Запасные части, инструмент и принадлежности хранятся на штатных места как показано на схеме рис. 40.

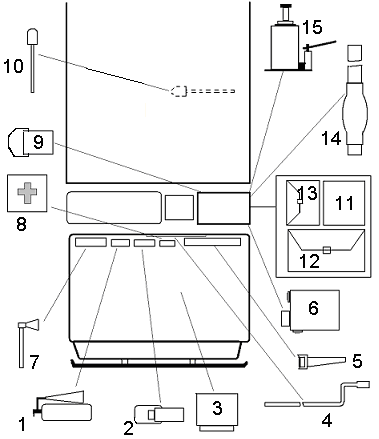

Рис. 40.Схема размещения запасных частей, инструмента и принадлежностей автомобиля ГАЗ 66.

1 - огнетушитель, 2 - бидон для питьевой воды, 3 - прибор ПНВ-57ЕФ, 4 - рукоятка для запуска двигателя, 5 - пила, 6 - бачок для масла, 7 - топор, 8 - аптечка, 9 - ведро брезентовое, 10 - лопата, 11 - свето-маскировочное устройство, 12 - сумка инструментальная большая, 13 - сумка инструментальная малая, 14 - насос для переливания топлива, 15 - домкрат.

6. Боеприпасы

6.1. Общие сведения о применяемых боеприпасах Выстрел зв01

Выстрел ЗВ01 предназначен для поражения и уничтожения живой силы и боевой техники противника, а также для проделывания проходов в проволочных заграждениях, разрушения водных переправ и надводных целей.

Выстрел ЗВ01 состоит из осколочной мины 53-0-832 ДУ 1 (рис 41), минного взрывателя М-6 2 (рис 41), метательных пороховых зарядов - основного Ж-832 ДУ 3 (рис 41) и дополнительного 4Д2 4 (рис 41).

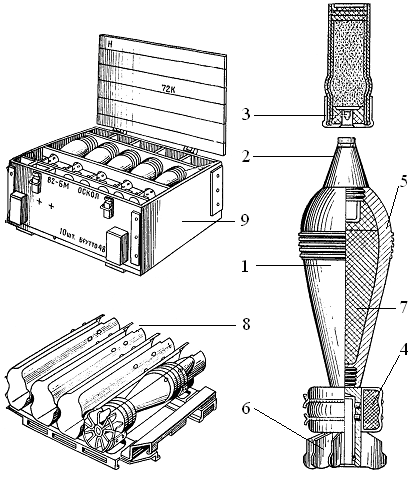

Рис 41. Боеприпасы

1 - осколочная мина 53-0-832 ДУ 1, 2 - минный взрыватель М-6 2, 3 - метательный пороховой заряд, 4 – основной заряд Ж-832 ДУ 3 5 – дополнительный заряд 4Д2 4, 5 - корпуса мины, 6 – стабилизатор мины, 7 – разрывной заряд мины, 8 - кассета 9 - деревянная тара.

82-мм осколочная мина 53-0-832 ДУ состоит из корпуса 5 (рис. 41) со стабилизатором 6 (рис 41) и разрывного заряда 7 (рис41). Корпус выполнен из сталистого чугуна, в головной части которого находится резьбовое очко для ввинчивания взрывателя М-6. В передней части корпуса мины имеется центрирующее утолщение, в котором сделаны канавки, предназначенные для уменьшения прорыва пороховых газов через зазор между поверхностью мины и канала ствола миномета при выстреле.

Стабилизатор обеспечивает устойчивость мины в полете. Он ввинчен в корпус и представляет собой трубку с десятью перьями. На перьях имеются центрирующие выступы, которые вместе с центрирующим утолщением на корпусе мины определяют ее положение в канале ствола.

При снаряжении мины в трубку стабилизатора вставляется основной заряд. На внутренней поверхности трубки стабилизатора предусмотрена кольцевая выточка, в которую давлением газов при воспламенении заряда вдавливаются латунные стенки донца гильзы, чем обеспечивается перекрытие пути выхода газов назад и выброс гильзы. В трубке стабилизатора имеются отверстия для выхода пороховых газов, которые воспламеняют дополнительный заряд.

Для снаряжения кассеты 8 (рис 41) подбираются мины с одинаковым весовым знаком, так как с увеличением веса дальность полета мины при выстреле уменьшается, а с уменьшением веса дальность полета увеличивается. Стрельба минами разного веса приводит к большому рассеиванию и увеличению времени и количества мин на пристрелку и поражение цели.

При подготовке мин к стрельбе с их корпусов удаляется смазка, иначе она попадает на внутреннюю поверхность ствола и увеличивает нагарообразование. Кроме того, смазка на трубках и перьях стабилизатора может привести к замасливанию дополнительных зарядов или попасть в огнепередаточное отверстие трубки. При воспламенении пороха его зерна выбрасываются из оболочек дополнительных зарядов и из гильз основного заряда в ствол; при этом замасленные зерна пороха плохо воспламеняются и сгорают неравномерно, что приводит к затяжному выстрелу и недолету мины.

Перед стрельбой производится внешний осмотр мин. Деформированные и поломанные перья стабилизаторов, неплотно ввинченные трубки в корпусах мин или не до отказа досланные в трубки стабилизаторов патроны основного заряда могут привести к недолетам и большому рассеиванию мин. Неполная досылка основного заряда, кроме того, может привести к осечке или к отрыву донца гильзы, что вызовет задержку в стрельбе. На корпусах мин не должно быть также трещин, больших раковин, посторонних включений и прочих дефектов. Их наличие может вызвать преждевременный разрыв мины.

Основной заряд Ж-832 ДУ предназначен для сообщения начальной скорости мине, а также для воспламенения дополнительного заряда 4Д2. Основной заряд состоит из пороха марки НБЛ-11, помещенного в бумажную гильзу, дополнительного воспламенителя и картонного пыжа.

Воспламенение пороха основного заряда происходит от пламени капсюля , который срабатывает от удара бойка. Для надежного воспламенения и стабильного горения основного заряда на дне гильзы помещается дополнительный воспламенитель из дымного пороха. Сверху заряд прикрыт картонными пыжами. На верхнем пыже находится этикетка с обозначением марки пороха и производственных данных основного заряда. Бумажная гильза прорывается под действием давления газов, которые образуются при горении пороха основного заряда мины. Газы, выходя из трубки стабилизатора, через отверстия поджигают дополнительный заряд мины.

Дополнительный дальнобойный заряд 4Д2 предназначен для увеличения начальной скорости и дальности полета мины. Он представляет собой навеску пороха марки ВУ-ФЛ, заключенную в картуз из тонкой материи.

Заряд закрепляется на трубке стабилизатора мины двумя шнурами. Снаряжать мины дополнительными зарядами с прорванными оболочками запрещается, иначе это приведет к недолетам мин и к загрязнению ствола миномета при стрельбе.

Минный взрыватель М-6 является головным, ударным взрывателем мгновенного действия, предохранительного типа. Взрыватель предназначен для комплектации мин осколочного действия и служит для взрыва разрывного заряда мины при встрече ее с преградой. Взведение взрывателя происходит после выстрела на расстоянии 0,75 - 10м от дульного среза ствола миномета. Мгновенность действия и высокая чувствительность взрывателя М-6 обеспечивают надежное действие мин. Он также безотказно действует при стрельбе по воде, болотистому грунту и поэтому может быть использован при обстреле переправ и различных надводных целей.

Взрыватель М-6 ввинчивается в головную часть мины марки 53-0-832 ДУ. При выстреле взрыватель автоматически снимается с предохранителя и при встрече с преградой жало накалывает капсюль-детонатор, пламя от капсюля через передаточный заряд проникает к детонатору, осуществляя его взрыв. От взрыва детонатора взрывается разрывной заряд мины.

Предохранительный механизм взрывателя обеспечивает предохранение его от случайного срабатывания при хранении, транспортировании, обращении с взрывателями и снаряженными минами.

Для правильного применения боеприпасов по боевому назначению на них выбиваются клейма и наносится маркировка.

Клеймами называются знаки, выбитые на корпусе мины, гильзе основного заряда и взрывателе. Клейма нужны для контроля качества при изготовлении и хранении боеприпасов.

Маркировкой называются знаки и надписи, нанесенные краской на минах, зарядах и укупорке. Маркировка позволяет определять калибр мины, ее боевое назначение и действие, весовой знак, марку пороха, заряда, вид снаряжения (взрывчатое вещество), время, место снаряжения, номер партии и другие данные.

Название взрывчатого вещества и весовой знак наносятся в виде сокращенных шифров и индексов. Расшифровка клейм, маркировок и укупорка боеприпасов приведены на рис. 42.

Мины 53-0-832 ДУ отправляются с завода-изготовителя в специальной деревянной таре 9 (рис 41) по десять штук (в два ряда по пять штук). От перемещений в ящике мины разделены между собой деревянными вкладышами. Вместе с минами в ящики уложены основные и дополнительные заряды. На ящиках нанесена маркировка о назначении, количестве, массе ящика и данные о выпуске и партии мин.

Мины с ввинченными взрывателями укладываются в парковые ящики по десять штук в каждый ящик (в два ряда по пять штук). От перемещений в ящике мины разделены между собой деревянными вкладышами. В эти же ящики помещены основные и дополнительные заряды. Основные заряды упаковываются в картонную коробку по десять штук, дополнительные заряды упаковываются в индивидуальные герметичные коробки и укладываются в парковые ящики по десять штук.
