5.7. Запасные части, инструмент и принадлежности

Запасные части, инструмент и принадлежности (ЗИП) предназначены для обеспечения нормальной эксплуатации, технического обслуживания и ремонта системы 2К21.

ЗИП включает в себя запасные детали и узлы, инструмент общего назначения и принадлежности.

ЗИП подразделяют на одиночный, групповой и ремонтный комплекты.

Одиночный комплект ЗИП поставляется на каждую систему. В комплект входят инструмент и принадлежности, миномета 2Б9 транспортной машины 2Ф54 (ГАЗ 66), необходимые для эксплуатации системы, а также для ее текущего обслуживания.

Групповой комплект ЗИП поставляется из расчета один комплект на четыре системы. В комплект входят:

- запасные детали и узлы для замены в случае выхода из строя в период эксплуатации;

- инструмент и принадлежности, необходимые для ремонта и регулировки механизмов при техническом обслуживании, а также инструмент и принадлежности для пополнения одиночного комплекта ЗИП.

Ремонтный комплект ЗИП поставляется из расчета один комплект на 12 систем. Он содержит запасные части, инструмент и принадлежности, необходимые для замены деталей или узлов, пришедших в негодность, для регулировки механизмов и ремонта системы.

За наличием и состоянием комплектов ЗИП необходимо следить так же, как и за состоянием миномета и транспортной машины. Расходуемый в войсках ЗИП пополняют в установленном порядке из соответствующих расходных запасов.

Полный состав ЗИП приведен в ведомости ЗИП (2К21 ЗИ). Ведомости находятся в сумке для документов и ящиках № 1 группового и ремонтного комплектов.

Запасные части, инструмент и принадлежности хранятся в штатных металлических ящиках.

Место хранения каждого элемента ЗИП указано в ведомости ЗИП и дублируется табличками, укрепленными на внутренней стороне крышки ящиков с ЗИП.

В содержимое ящика № 1 одиночного комплекта ЗИП входят следующие инструмент и принадлежности:

- отвертка 2Б9.Сб 16-1;

- бородок-ручка 2Б9.16-77;

- бородок 2Б9.16-80;

- ключ к кассете 2Б9.16-199;

- кассетник 2Б9.Сб 16-2;

- сборочные шпильки 2Б9.16-78 и 2Б9.16-79 или 2Б9 16-286 и 2Б9.16-287.

Одиночный комплект ЗИП, а также крупногабаритные принадлежности миномета и транспортной машины закреплены в кузове транспортной машины 2Ф54. Групповой и ремонтный комплекты ЗИП должны храниться в складских условиях.

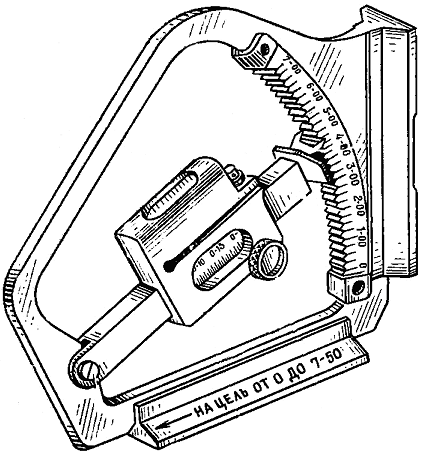

Механический квадрант с уровнем К-1

Механический квадрант с уровнем К-1 (рис 34) предназначен для определения угла возвышения ствола и угла наклона оси цапф автомата при проверке прицельных приспособлений миномета. Квадрант хранится в ящике № 2 одиночного комплекта ЗИП.

Отсчет по шкалам зубчатого сектора производят с помощью индексов, нанесенных на щеках указателя. При установке индексов на нуль ось уровня параллельна опорной площадке. Цена деления ампулы уровня 60"

Рис. 34. Механический квадрант с уровнем К-1

При установке квадранта на контрольную площадку ствольной коробки миномета и при дальнейшей работе с ним необходимо соблюдать следующие правила:

- работающий с квадрантом должен стоять с левой стороны от миномета;

- контрольную площадку миномета и опорные площадки квадранта тщательно протирать от смазки и пыли;

- опорную площадку квадранта плотно прижимать к контрольной площадке ствольной коробки миномета; при установке квадранта на миномет стрелка на основании рамки должна быть параллельна оси ствола или цапф миномета;

- отсчет по шкалам вести, находясь с левой стороны миномета;

- отсчет угла возвышения ствола миномета и угла наклона оси цапф автомата, установленного на квадранте, производить следующим образом: сначала читать значение угла по шкале зубчатого сектора, а затем по шкале направляющей дуги значение угла равно сумме этих отсчетов.

Для придания стволу угла возвышения по квадранту необходимо:

- установить на квадранте требуемый угол;

- поставить квадрант на контрольную площадку миномета, как указано выше; при этом механизм перезарядки должен быть отключен;

- действуя подъемным механизмом миномета, вывести пузырек уровня квадранта на середину.

Веха Сб 16-91

Веха Сб 16-91 (рис 35) предназначена для определения основного направления стрельбы из миномета.

Веха Сб 16-91 состоит из светящейся вехи 1 (рис 35) и штанги 2 (рис 35) с острым наконечником и выступом для забивания ее в грунт.

Светящаяся веха и штанга хранятся в ящике № 1 группового комплекта ЗИП. В составе батареи предусмотрены две вехи. Светящаяся веха устанавливается сверху на штангу и фиксируется цилиндрическим штифтом, который входит в паз. Внутри вехи смонтированы электролампочка с защитным стеклом и выключатель. Провод с фишкой при работе в темное время суток подсоединяют к аккумуляторной батарее

Рис. 35. Веха Сб 16-91

1 - светящаяся веха, 2 - и штанга.

.

Прибор холодной пристрелки Сб 1601 - 1

Прибор холодной пристрелки Сб 1601 - 1 (рис 36) предназначен для наведения ствола миномета в удаленную точку или в щит, имеющий специальную разметку.

Щит устанавливается на расстоянии 40 - 60м от миномета для выверки нулевых прицельных линий прицела ПАМ-1. Прибор состоит из трубки холодной пристрелки (ТХП 12-150) и переходника. Прибор хранится в ящике.

Для работы с прибором трубку холодной пристрелки устанавливают хвостовиком во втулку переходника Сб 1601-7, после чего переходник с трубкой вставляют в ствол миномета с дульной стороны.

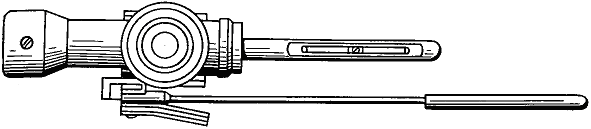

Рис. 36. Трубка холодной пристрелки Сб 1601 и переходник Сб1601-7

Трубка холодной пристрелки предназначена для визирования направления ствола миномета.

Увеличение 5x

Поле зрения 7°20'

Цена наименьшего деления сетки 5'

Объектив в оправе укреплен в корпусе зажимным кольцом. Для центрирования объектива в двух перпендикулярных направлениях корпус имеет четыре регулировочных винта. Призма в оправе укрепляется в корпусе трубки тремя винтами и служит для отклонения визирной линии на угол 90°, необходимый для удобства наблюдений.

Сетка трубки (рис 37) представляет собой плоскопараллельную пластинку с нанесенными на нее перекрестием и делениями.

Рис. 37. Сетка трубки холодной пристрелки

Трубку ТХП необходимо содержать в чистоте. Оптику следует протирать фланелью, а металлические нелакированные детали слегка смазывать смазкой ГОИ-54п. В нерабочем состоянии трубку хранить (при сложенном положении сигнального флажка) в футляре, в ящике. При обращении с трубкой ТХП следует избегать резких толчков и ударов, которые могут нарушить юстировку оптики прибора; при установке трубки холодной пристрелки в переходник и извлечении ее из переходника запрещается прилагать большие усилия к корпусу оптической части и к спице флажка.

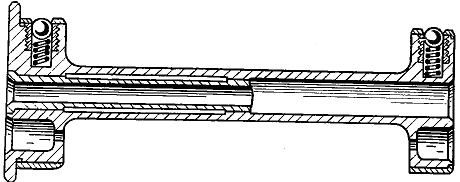

Переходник Сб 1601-7 - 3 (рис 38) предназначен для закрепления трубки холодной пристрелки в стволе миномета в период наведения ствола миномета.

Рис. 38. Переходник.
