8.3.4. Подсистема интегрированного контроля за качеством продукции в гпс.
Работа ГПС с периодами производства, требующими лишь незначительное количество персонала, требует всеобъемлющего контроля, в него входит (рис. 8.3.4.1):
- контроль за инструментами, участвующими в сверлильных и фрезерных операциях,
- измерение заготовок в рабочем помещении машины перед их обработкой,
контроль качества изготовленных деталей,
- функциональный контроль и диагностика ошибок отдельных компонентов системы.
Контроль за компонентами системы позволяет своевременно обнаружить причины, вызвавшие останов или брак, и принять меры по их устранению с целью повысить готовность системы. Ниже следует описание
-35-
приборов для контроля за деталями и инструментами, а также устройствами диагностики.

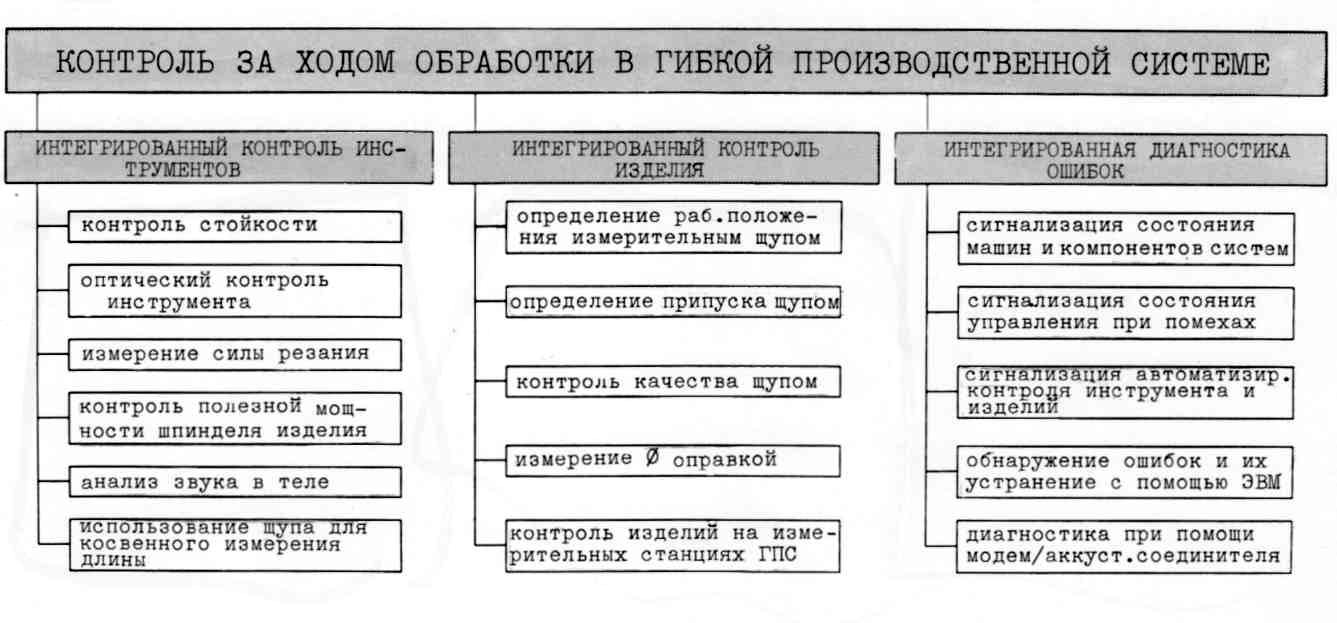

Рис.8.3.4.1.Задачи контроля за качеством в ГПС.
8.3.4.2. Интегрированный контроль за качеством процесса механической обработки .
Работа ГПС в периоды производства при безлюдном или малолюдном обслуживании (третья смена) требует объемлющего контроля, в который входит:
- контроль над инструментами, участвующими в сверлильных и фрезерных операциях,
- измерение заготовок в рабочей зоне станка перед их обработкой,
- контроль количества изготовленных деталей,
- функциональный контроль и диагностика ошибок отдельных компонентов системы.
- визуальный контроль с помощью установленных непосредственно в зоне обработки детали видеокамер. Для защиты объективов видеокамер от брызг установлены вращающиеся шторки с частотой равной частоте видеокадра. (объяснить как это устроено)
Контроль за компонентами системы позволяет своевременно обнаружить причины вызвавшие остановку или брак, и принять меры по их устранению с целью повысить готовность системы. Сейчас мы познакомимся кратко с интегрированными в станок приборами для контроля за качеством изделий , а также с устройствами диагностики станка.
-36-
Рис.8.3.4.2.1.Система интегрированного контроля за качеством изделий
В задачу контроля за изделиями входит их идентификация, определение положения с поправкой на сдвиг нуля, контроль за величиной припусков, контроль за циклами обработки и контроль за отклонениями от заданных геометрических параметров. Отклонения от заданных геометрических параметров определяются измерениями в рабочем пространстве станка в близком системе CNC контрольном диапазоне или координатно-измерительной машиной.

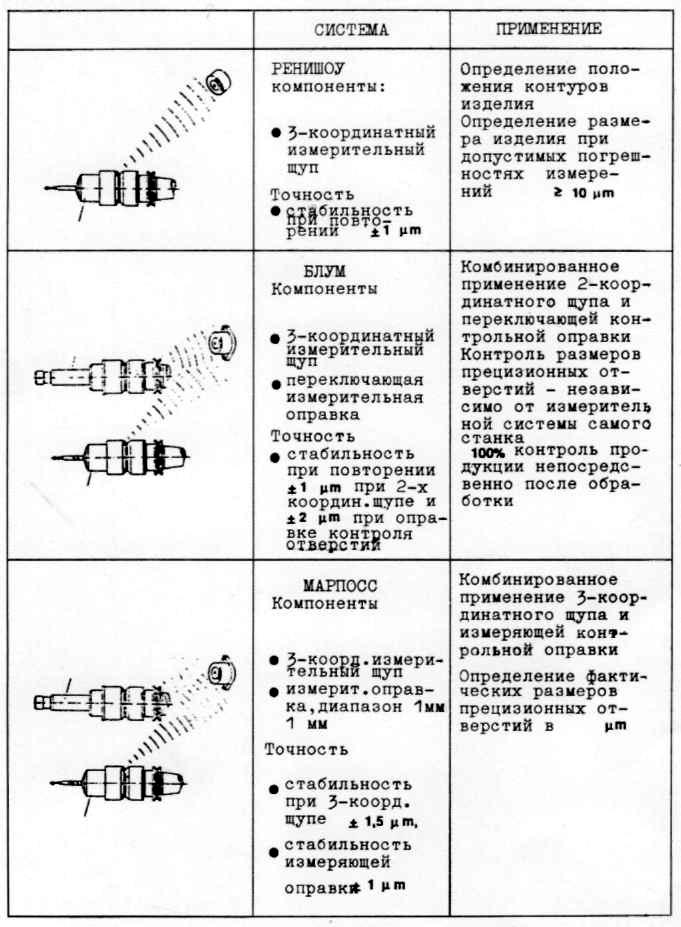

В рабочем пространстве станка используются измерительные щупы, (рис. 8.3.4.2.1; рис. 8.3.4.2.2.), которые устанавливаются в шпиндель станка из магазина инструментов. Поскольку в определение параметров входит и расчет положения салазок несущих шпиндель со щупом, то допустимая погрешность измерения равна не менее 10 мкм и измерительный щуп пригоден скорее для идентификации изделий, определения положения заготовки или, например, определить посверлено ли отверстие для последующего нарезания резьбы в нем.
Для прецизионных измерений предназначены системы с абсолютным измерением, работающие независимо от измерительной системы станка информация от таких оправок в двоично-десятичном коде непосредственно
-37-
передается в приемник где регистрируется и дешифруется абсолютная величина. Это позволяет регулировать и настраивать автоматически расточные оправки (микроборы) на необходимый диаметр расточки.
Для прецизионных измерений предназначены системы с абсолютным измерением, работающие независимо от измерительной системы станка. (БЛУМ Система) (рис. 8.3.4.2.1).

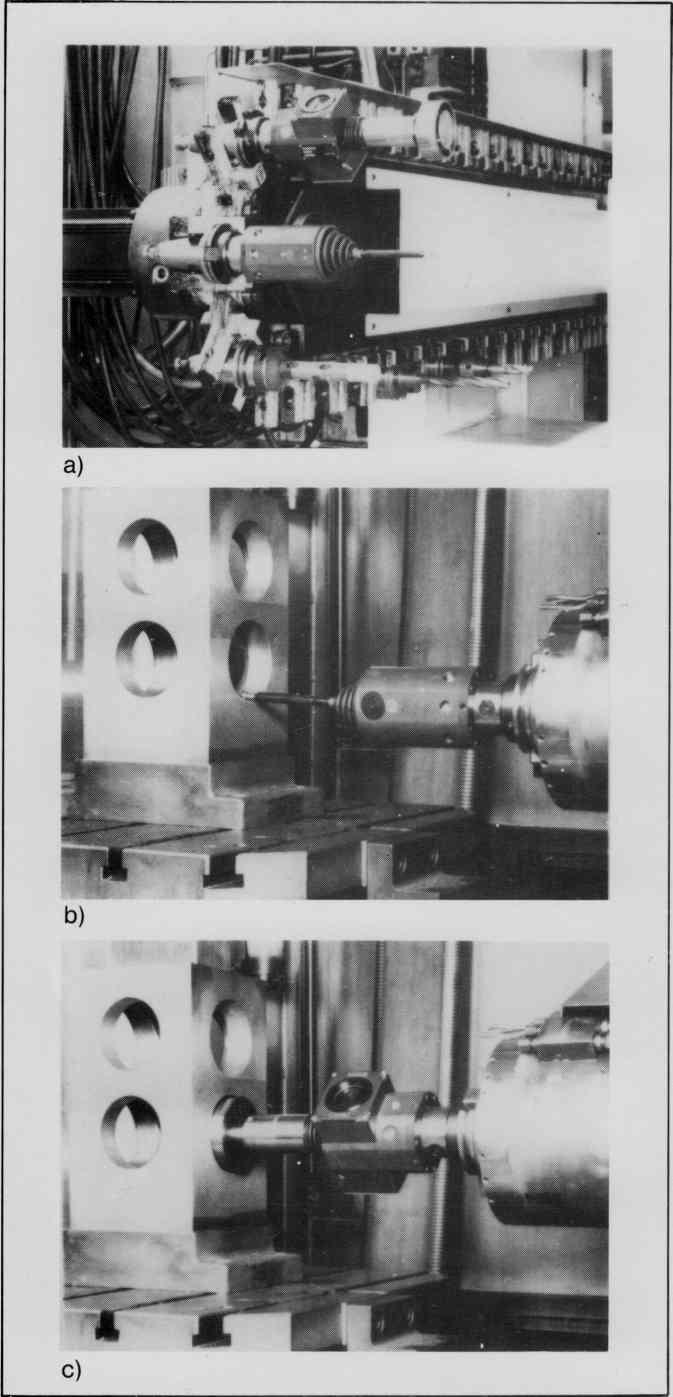

Рис. 8.4.2 Измерительный щуп и оправка для контроля отверстий с передачей инфракрасными лучами:
а) в магазине инструмента обрабатывающего центра
b) и с) при измерении в шпинделе изделия
-38-
Для измерения отверстий используются специальные контрольные оправки. Особые преимущества создают при этом контрольные оправки с измерительными системами ощупывания, поскольку с их помощью можно установить отклонения в микронах, что дает возможность подлежащий регулированию сверлильный инструмент откорректировать с соответственной точностью. Многочисленные задачи измерения следует, однако, выполнять, исходя из экономических соображений, вне рабочей зоны станка. Для этого в зоне производственной системы или в зоне измерительных машин могут быть созданы места для ручного или автоматического измерений.
В настоящее время предлагаются измерительные машин в качестве автономных измерительных ячеек полностью интегрированных в технологический процесс, которые в автоматическом режиме по программе заданной в УЧПУ машины производят необходимые измерения. Чтобы быстро и без организационных задержек принимать корректирующие меры, измерительная машина должна, во всяком случае в информационно-техническом смысле, составить часть производственной системы. В таком случае автономная измерительная ячейка интегрируется в непосредственной близости от производственной системы, но может выполнять измерения и для других областей производства. В зависимости от цели производства, например, при производстве крупносерийном, целесообразным может явиться и дополнительное соединение через транспортное устройство изделий в производственной системе.
