Перевірка приводу на буксування
Для того, щоб забезпечити запас зчеплення (к32 = 1,2) під час пуску не завантаженого візка, його прискорення не повинно перевищувати значення, розрахованого за залежністю:
де Gв.зг. – зчіпна вага візка (визначається як навантаження на приводні колеса не завантаженого візка):
zk – загальна кількість приводних коліс візка; zпр = 2 – кількість приводних коліс; φ = 0,12 – коефіцієнт зчеплення ведучих коліс з рейками (φ = 0,12 – для кранів на відкритих майданчиках; φ = 0,2 – для закритих приміщень).
Фактична тривалість пуску двигуна не завантаженого візка має бути меншою за розрахункову, тобто
У нашому розрахунку
Фактичний коефіцієнт запасу зчеплення приводних коліс з рейками
За таких умов буде здійснюватись нормальний пуск, без буксування приводних коліс як не завантаженого, так і завантаженого візка. Щоб забезпечити розрахункові пускові моменти двигуна під час пуску візка із вантажними масами Q, 0,5Q і 0,25Q і не завантаженого (Q = 0), проектують магазин електричних опорів для ланцюга фазового ротора і систему керування приводом.
Перевірка двигуна на нагрів за еквівалентним навантаженням
Потужність двигуна при пересуванні візка з номінальним вантажем у період сталого руху:
Середня (за робочий цикл) тривалість пуску приводного візка на переміщення вантажів масами: Q; 0,5Q; 0,25Q та не завантаженого візка (Q = 0):
Тривалість робочої операції пересування візка:
де Lр = 0.5 м – середній робочий шлях візка, м (табл.1.6)
Визначаємо відношення середньої тривалості пуску до тривалості робочої операції:

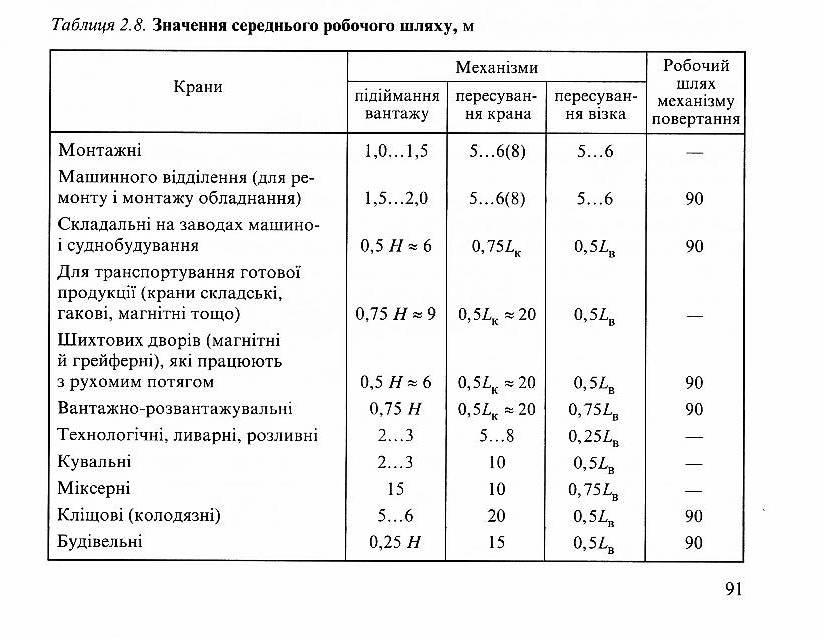

Таблиця 1.6. Значення середнього робочого шляху, м
Користуючись
графіком (рис.1.5) [крива
Б]
знаходимо
коефіцієнт

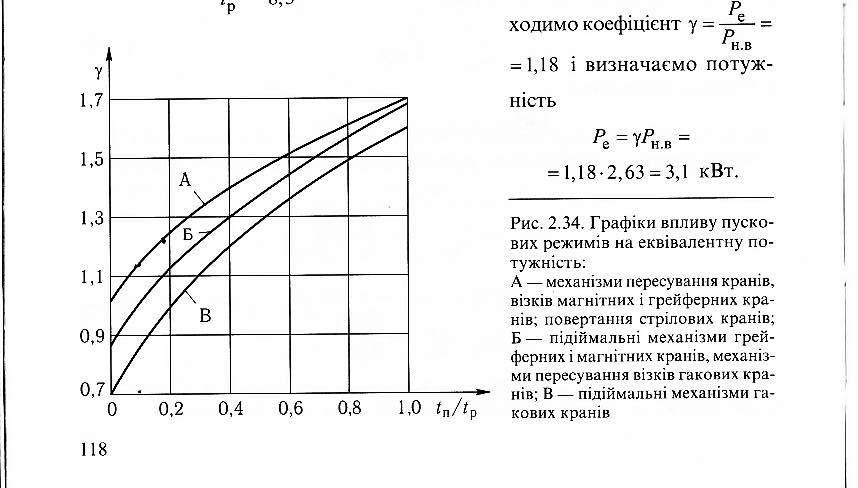

Рис.1.5. Графіки впливу пускових режимів на еквівалентну потужність:
А – механізм пересування кранів; Б – механізми пересування візків;
В – підіймальні механізми гакових кранів
,
визначаємо потужність Ре:
Для четвертої (4ї) групи режиму роботи еквівалентна потужність двигуна:
де К – коефіцієнт, що залежить від режиму роботи. Для номінальної потужності двигуна К вибираємо за каталогом при ТВ = 25 або 40% (табл.1.7).

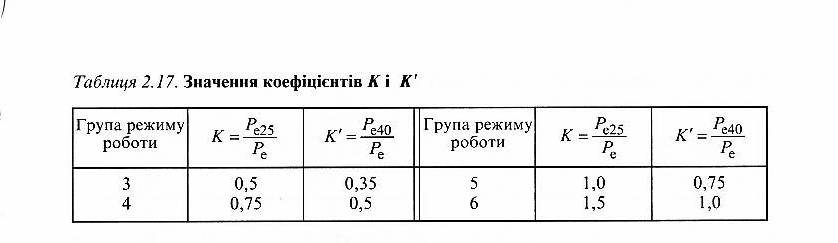

Таблиця 1.7. Значення коефіцієнтів К і К'
Вибраний раніше двигун задовольняє умови нагрівання (Р = 1,7 кВт > Ре 25 = 0,78 кВт).
Розрахунок гальмівного моменту і вибір гальма
Під час гальмування візка без вантажу допустиме максимальне прискорення, при якому забезпечується запас зчеплення коліс з рейками кзч = 1.2, визначають за залежністю:
де Wв = 0 – у закритому приміщенні – опір пересуванню візка від дії вітрового навантаження; Кр = 1 – значення коефіцієнта тертя реборд.
Виходячи із максимального допустимого прискорення у період гальмування, тривалість гальмування візка без вантажу:
Допустимий шлях гальмування (табл.1.8)
υ2ф = 30,6 м/хв. – фактична швидкість пересування візка; (υ2ф = 0,71 м/с).

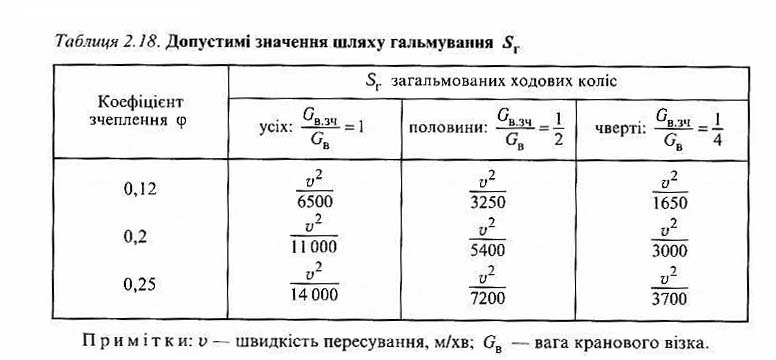

Таблиця 1.8. Допустимі значення шляху гальмування Sг
Мінімальна допустима тривалість гальмування:
або,
Звідки розрахований гальмівний момент:
де Ізв.г – зведений до вала електродвигуна момент інерції рухомих мас візка у період гальмування, кг·м2; ω = 81,6 с-1; tг = tп = 2,55 с (тривалість пуску візка із номінальним вантажем); Мст.г. – зведений до вала двигуна статичний момент опору пересуванню візка у період гальмування, Н·м;
Опори пересуванню візка у період гальмування з вантажами масами Q; 0,5Q; 0,25Q та не завантаженого візка (Q = 0) при кр = 1.0.
Зведені до вала електродвигуна статичні моменти сил опору пересуванню візка у період гальмування з вантажами масами Q; 0,5Q; 0,25Q і без вантажу (Q = 0):
Необхідні гальмівні моменти на швидкохідному валу приводу для зупинення візка з вантажами масами Q; 0,5Q; 0,25Q:
Гальмування
здійснюється в режимі проти вмикання
двигуна. Вважаючи, що прискорення під
час гальмування не завантаженого візка
буде таким самим, як і під час розгону,
тобто aг
= 0,29 м/с2,
а тривалість гальмування:
,
визначимо необхідний гальмівний момент
на швидкохідному валу приводу не
завантаженого (Q
= 0) візка:
Тривалість гальмування для вантажних візків мостових кранів не повинна перевищувати (3…4) с. [ ].
Результати розрахунків механізму пересування вантажного візка наведено у таблиці 1.4.
Під час екстреного гальмування у разі вимкнення електричного струму не завантажений візок має зупинитись, пройшовши гальмівний шлях Sг = 0,173 м за час гальмування tг0 = 0,67 с, гальмівний момент при цьому буде дорівнювати:
Вибираємо колодкове гальмо із гідроциліндром типу ТТ – 160, найбільший гальмівний момент Тг.ном = 100 Н·м; діаметр шківа Dш = 160 мм; ширина колодки в = 75 мм, із гідроприводом типу ТЕГ – 16. Тягова сила на штоку становить Fш = 160 Н. Гальмо регулюємо на розрахунковий гальмівний момент (додаток В1.). Гальмо ТТ – 160 вмикають у екстрених випадках, тобто у разі вимкнення електроенергії.
