3. Расчет диаметра колонны

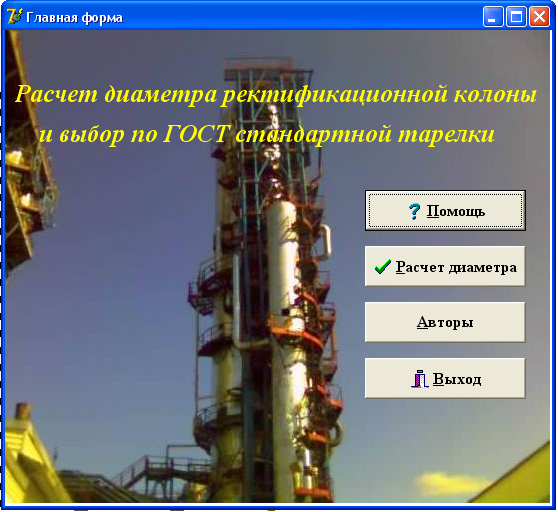

Для начала работы с электронным обучающим программным комплексом необходимо запустить главную форму (рис. 1) запуском файла «Project1.dpr».

Рисунок 1 – Главная форма

- служит для получения, на каждой форме, информации по последовательности действий пользователя для успешной реализации расчета.

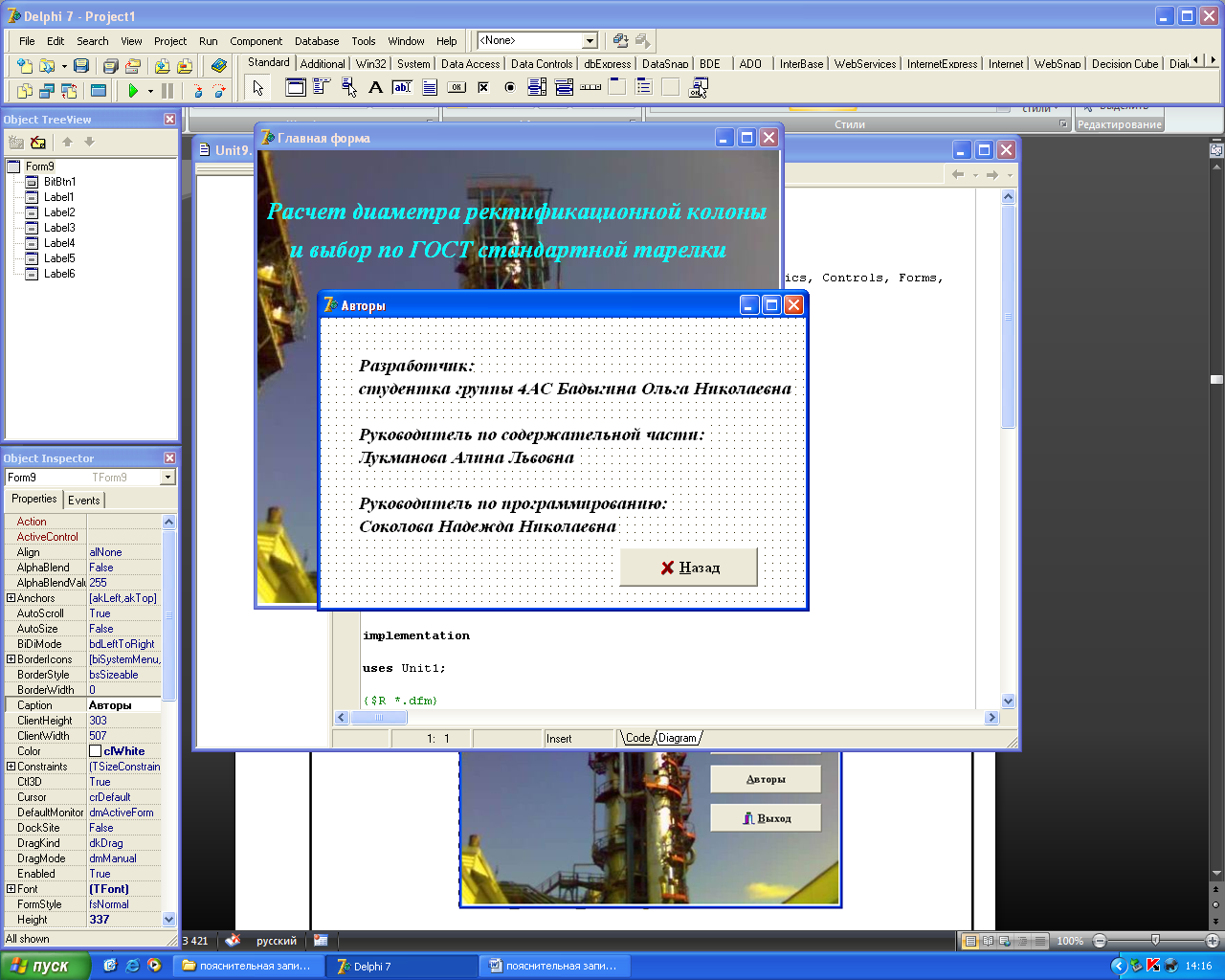

- выводит информацию о разработчиках программы (рис. 2).

Рисунок 2 – Вид формы «Авторы»

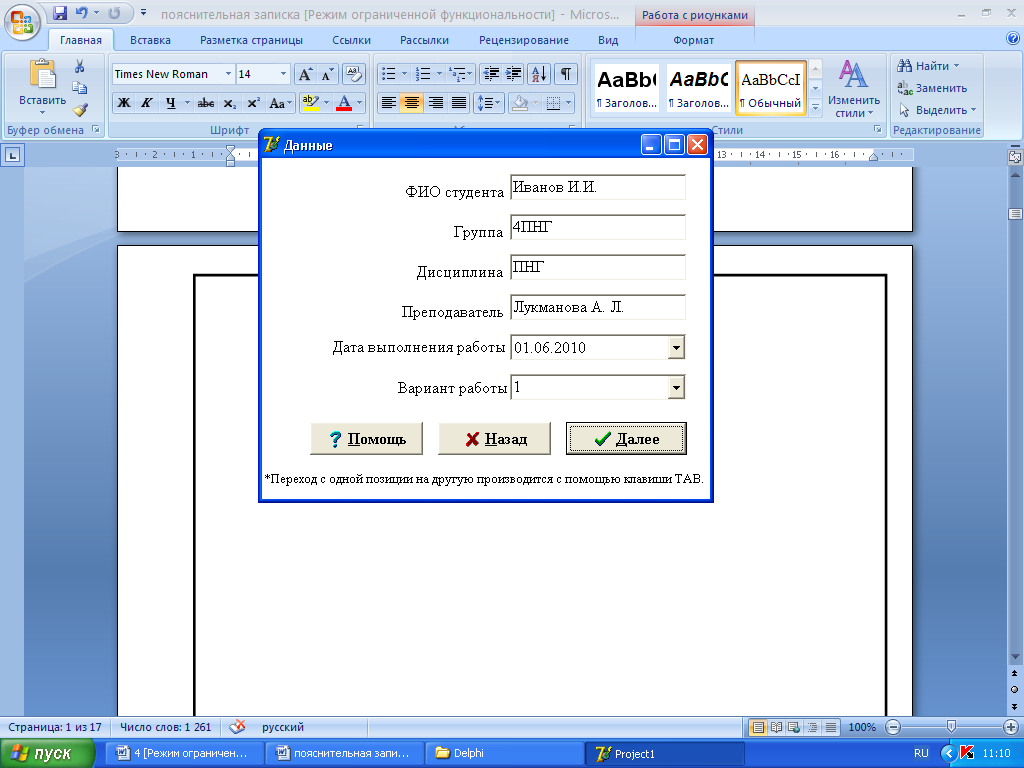

- служит для запуска расчета диаметра и выводит форму «Данные» (рис. 3), где необходимо заполнить поля.

Рисунок 3 – Вид формы «Данные»

- выход из программы.

- служит для возврата на предыдущую форму.

- продолжает расчет и на экран выводится форма «Расчет диаметра» (рис. 4).

На форме «Расчет диаметра» (рис. 4) при выборе варианта работы от первого до пятнадцатого исходные данные для расчета (кроме энтальпии и коэффициента С) вводятся автоматически. В 16 варианте задания предусмотрена возможность ввода собственных данных для расчета.

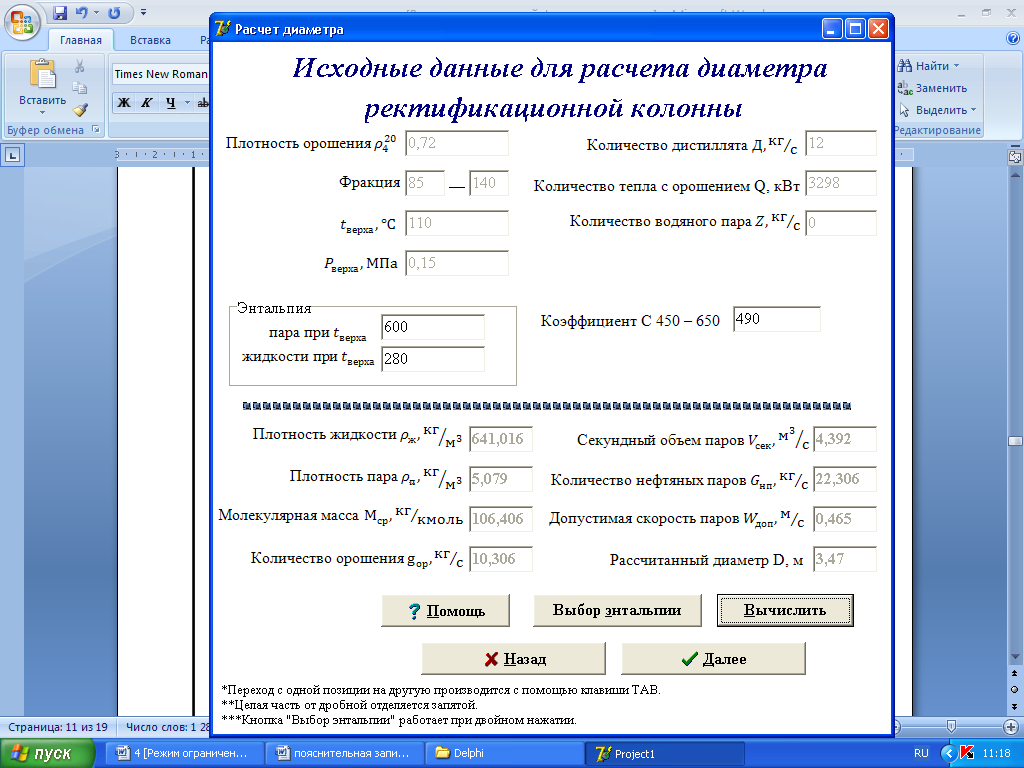

Рисунок 4 – Вид формы «Расчет диаметра»

Для ввода данных энтальпий пара и жидкости в поля, необходимо использовать справочные данные таблицы энтальпий нефтяных жидкостей и нефтяных паров необходимо нажать кнопку и выбрать необходимые значения в зависимости от температуры и относительной плотности жидкости, приложение.

- служит для выполнения расчета.

В случае, если коэффициент С будет введен не правильно, на экран появится сообщение (рис. 5).

Рисунок 5 – Вид формы «Расчет диаметра» с выводом ошибки

При нажатии кнопки выводится форма «Стандартизация выбора тарелки» (рис. 7), где рассчитанный диаметр выводится автоматически.

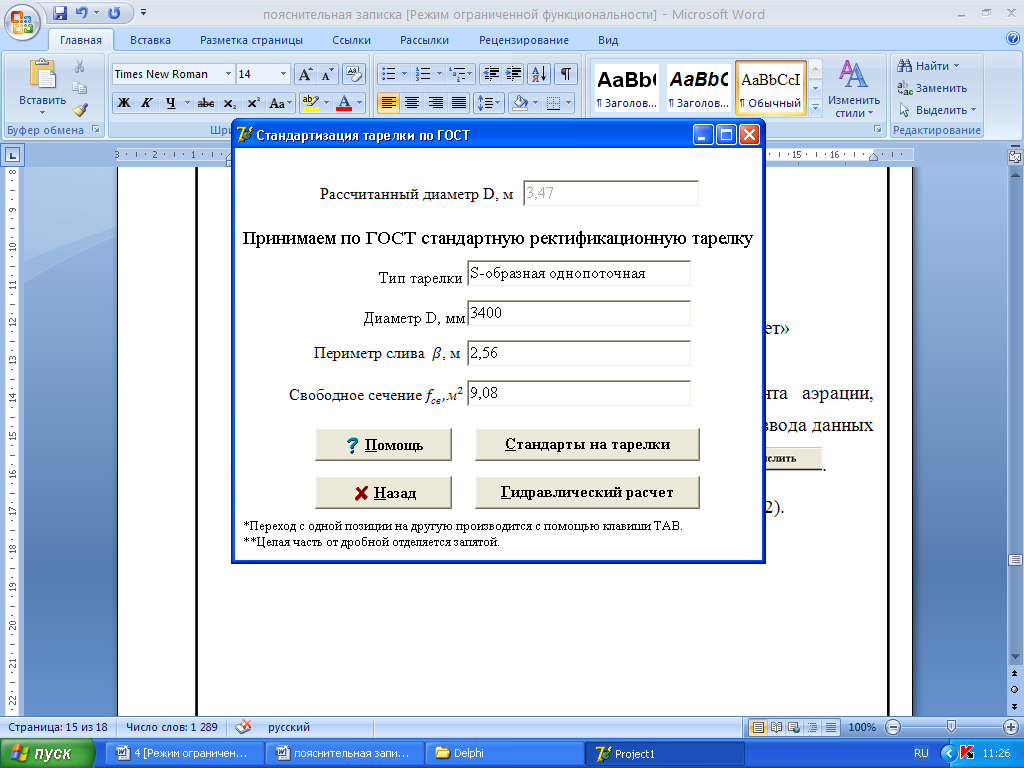

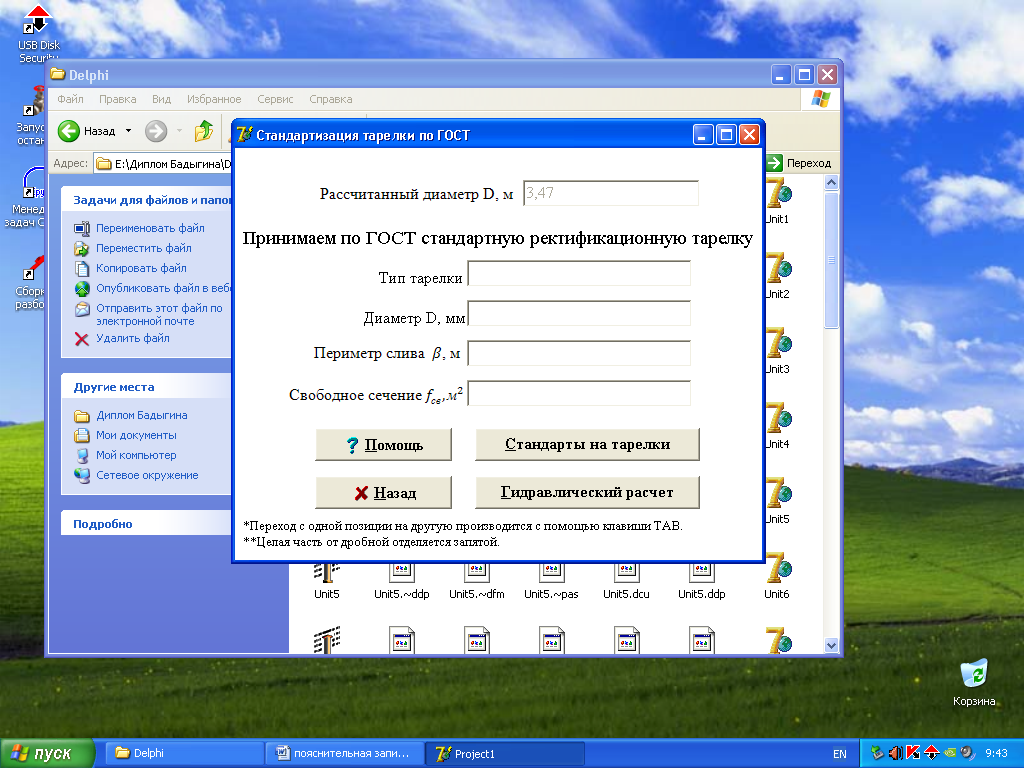

Рисунок 6 – Вид формы «Стандартизация тарелки по ГОСТ»

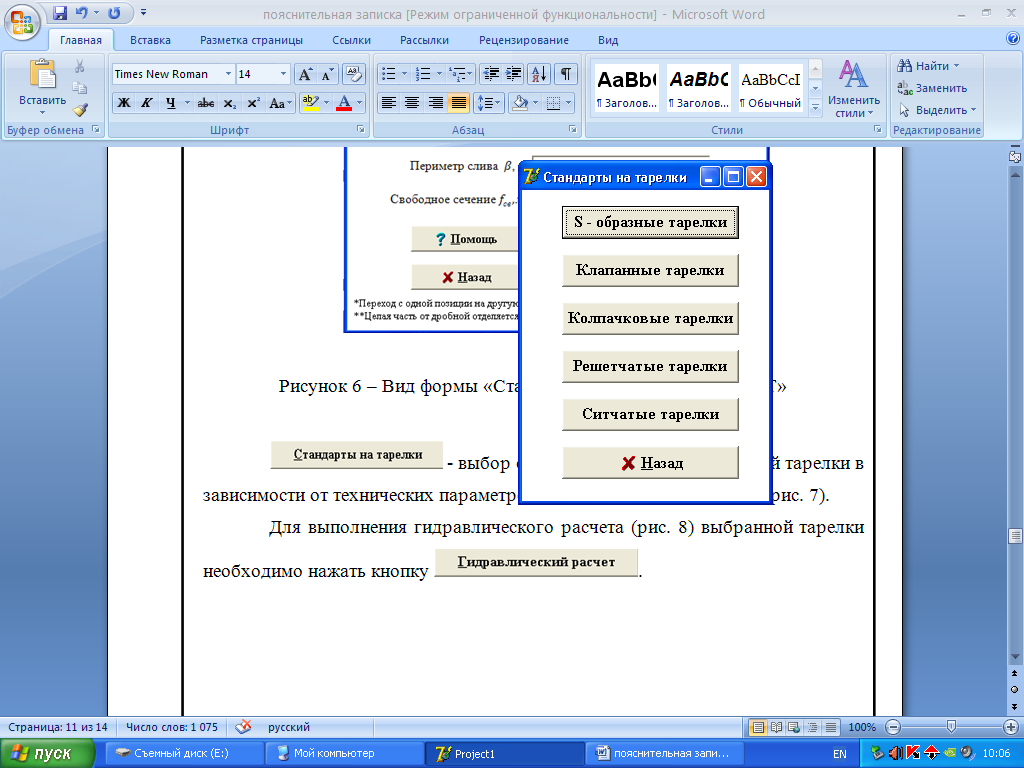

- выбор стандартной ректификационной тарелки в зависимости от технических параметров и рассчитанного диаметра (рис. 7).

Рисунок 7 – Вид формы «Стандарты на тарелки»

- открывает форму с разновидностями этой тарелки (рис. 8). Остальные кнопки работают аналогично.

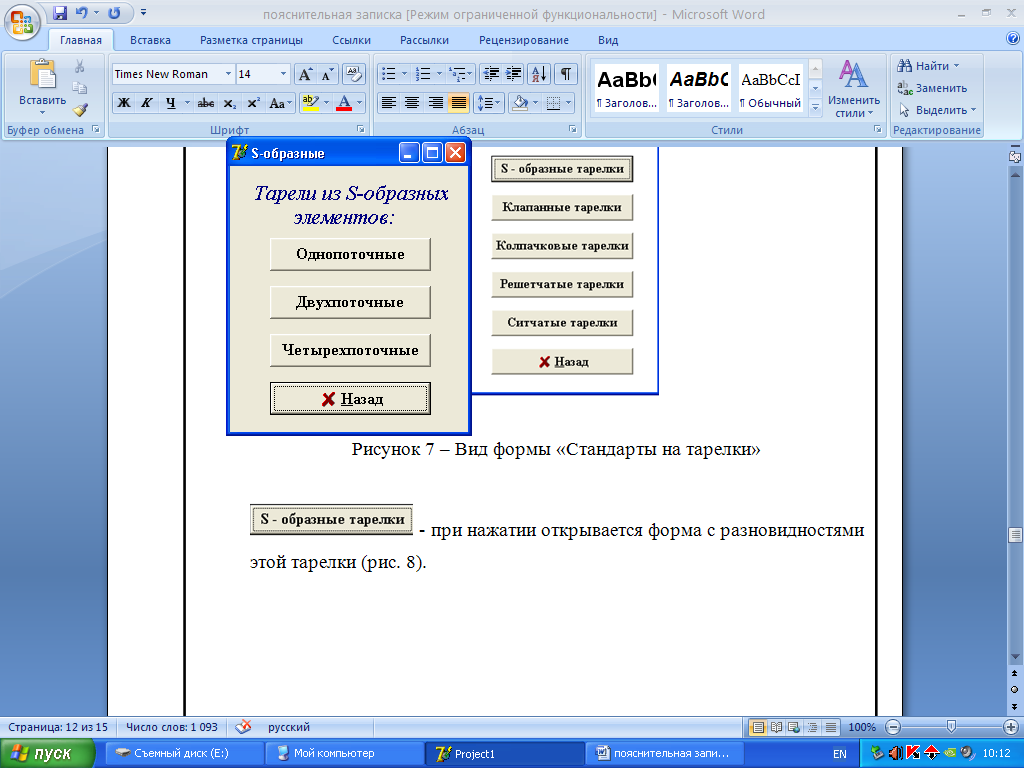

Рисунок 8 - Вид формы «S – образные тарелки»

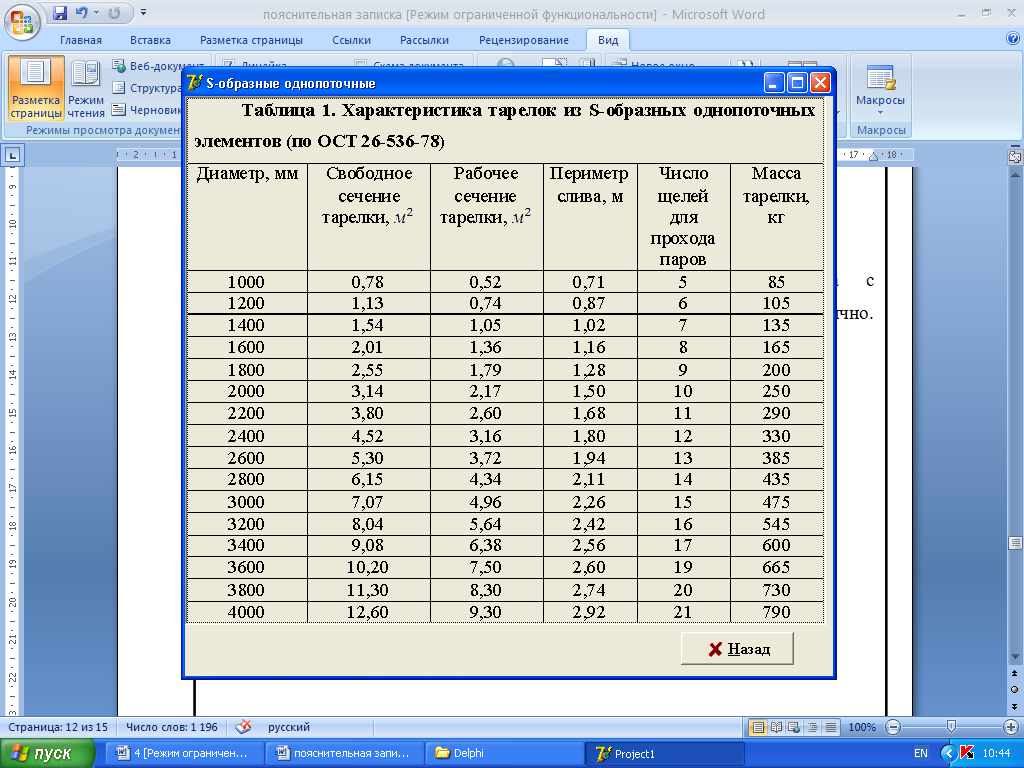

- открывает таблицу «Характеристика тарелок из S-образных однопоточных элементов (по ОСТ 26-536-78)» (рис. 9). Остальные кнопки работают аналогично.

Рисунок 9 - Вид таблицы «Характеристика тарелок из S-образных однопоточных элементов», приложение

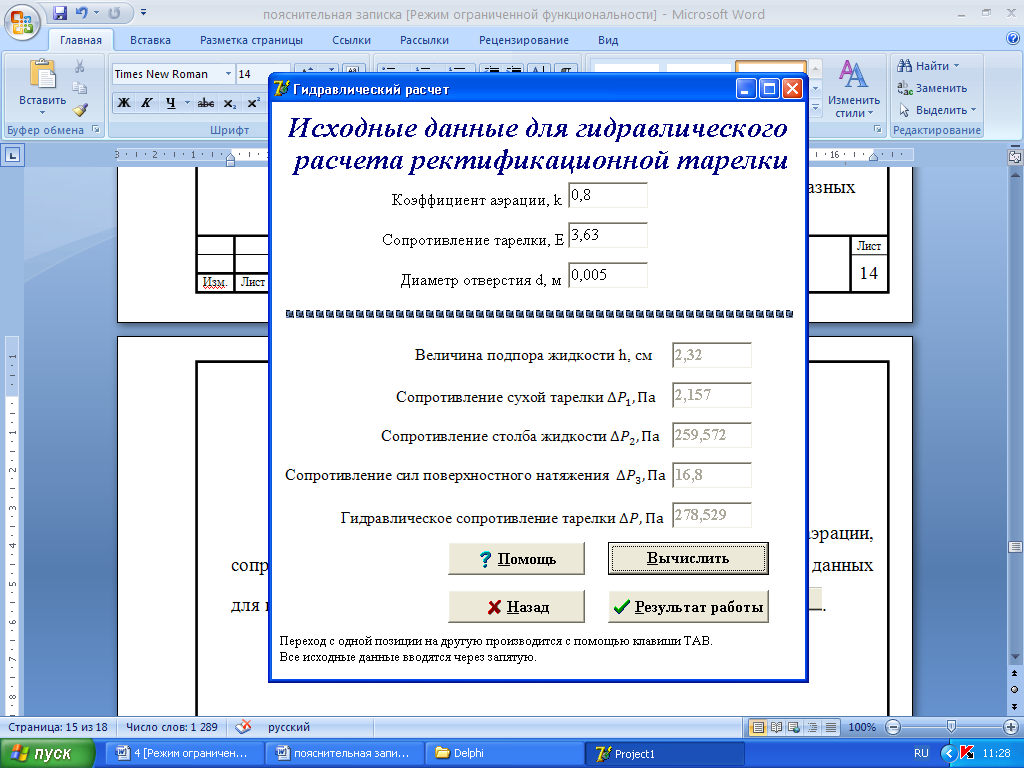

- служит для выполнения гидравлического расчета (рис. 10) выбранной тарелки, [12].

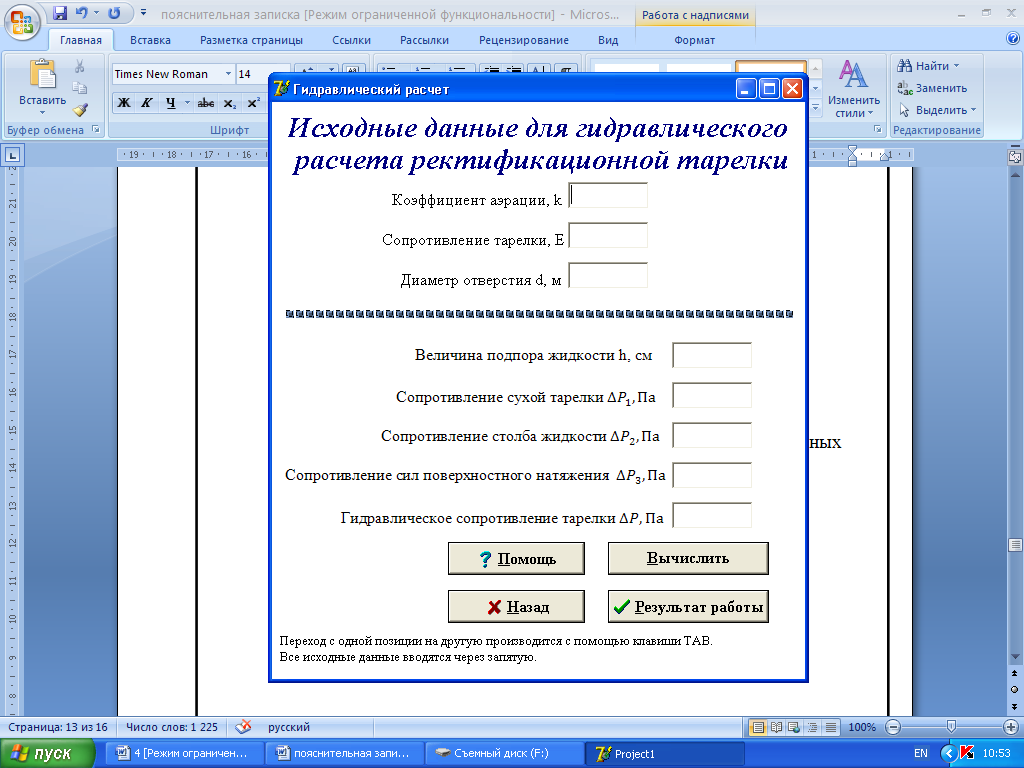

Рисунок 10 – Вид формы «Гидравлический расчет»

Для расчета необходимо ввести значения коэффициента аэрации, сопротивления и диаметра отверстия выбранной тарелки[7] и нажать кнопку .

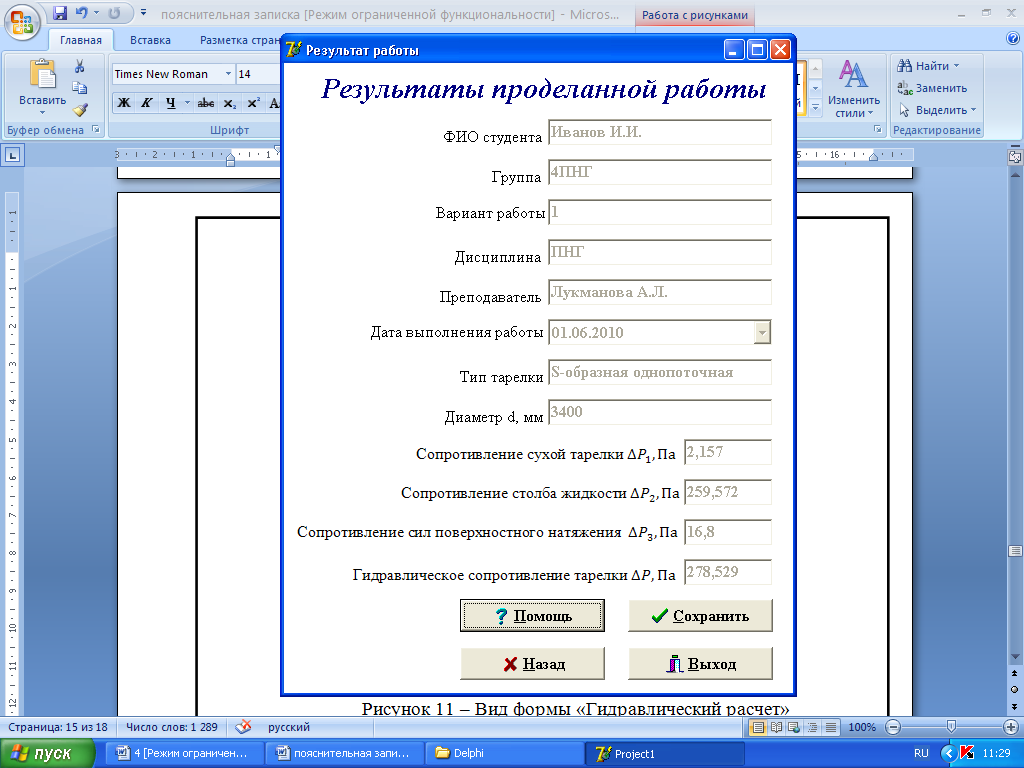

- выводит результат расчетов (рис. 11).

Рисунок 11 – Вид формы «Результат работы»

Для сохранения результатов работы в документе Microsoft Word необходимо нажать кнопку , указав уникальное имя документа.

4. Расчет свойств нефтепродуктов

Для начала пользования программой нужно запустить файл Project2.exe, откроется главная форма, рисунок 1, содержащая кнопки:

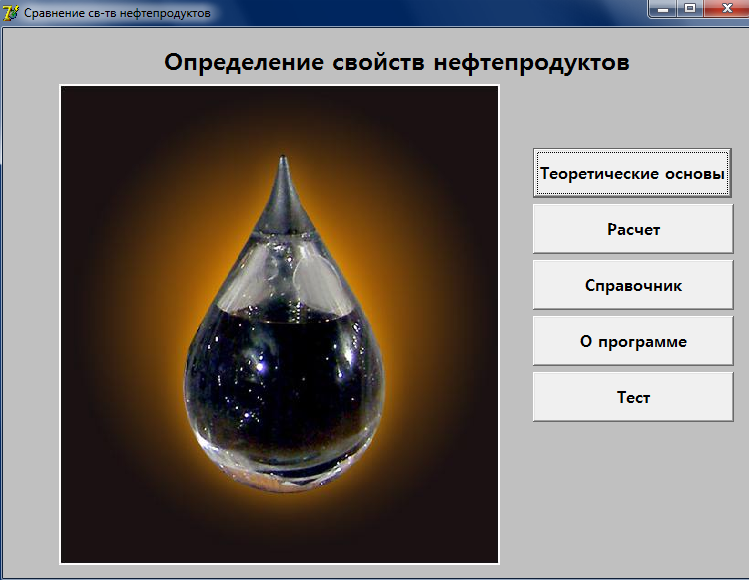

Рисунок 1 – Вид главной формы

• кнопка «Теоретические основы» содержит информацию для изучения темы «Свойства нефтепродуктов»;

• кнопка «Расчет» открывает программу расчета свойств нефтепродуктов при разных условиях;

• кнопка «Справочник» содержит справочную информацию (номограммы, таблицы);

• кнопка «О программе» открывает всплывающее окно с описанием электронного приложения;

• кнопка «Тест» открывает программу, позволяющую проверить знания по теме «Свойства нефтепродуктов» путем тестирования.

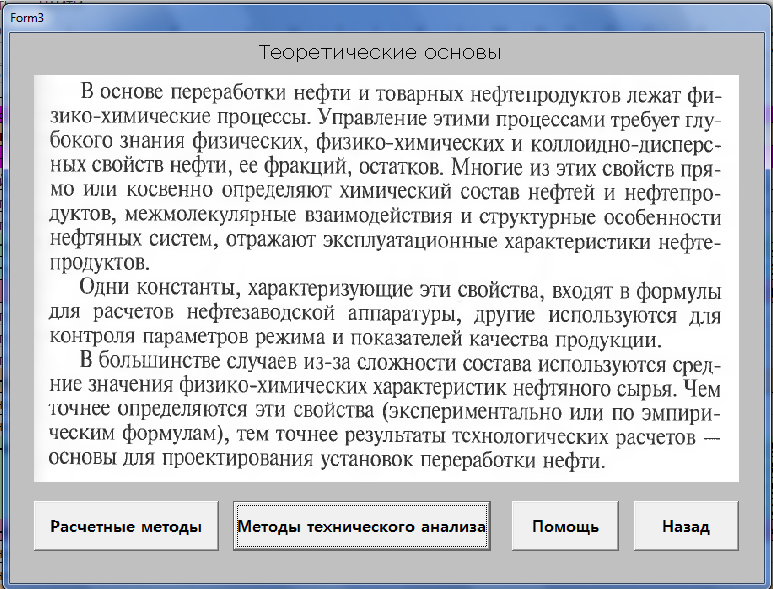

Кнопка «Теоретические основы» - открывает форму, из которой можно перейти к теоретическому материалу по «Расчетным методам» и «Методам технического анализа», рисунок 2.

Рисунок 2 – Окно кнопки «Теоретические основы»

Кнопка «Расчетные методы» позволяет познакомиться с методами расчета свойств нефтепродуктов (плотность, характеризующий фактор, средняя температура кипения, поверхностное натяжение, вязкость, тепловые свойства), в зависимости от плотности, фракционного состава и температуры нефтепродукта, рисунок 3.

Для получения подсказок, нажмите кнопку «Помощь».

Рисунок 3 - Окно кнопки «Расчетные методы»

Для изучения энтальпии, теплоемкости и теплопроводности, нажмите кнопку «Тепловые свойства», появится соответствующая форма, на которой находятся кнопки для навигации, рисунок 4.

Рисунок 4 – Окно кнопки «Тепловые свойства»

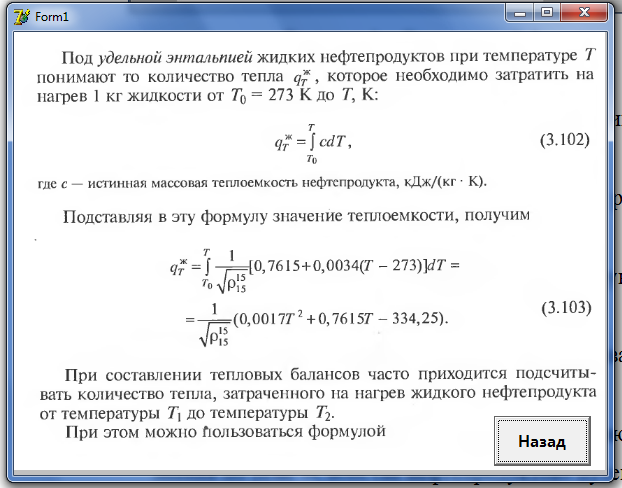

Например, кнопка «Энтальпия» содержит информацию о расчетных методах определения энтальпии нефтепродуктов, рисунок .5

Рисунок 5 – Окно кнопки «Энтальпия»

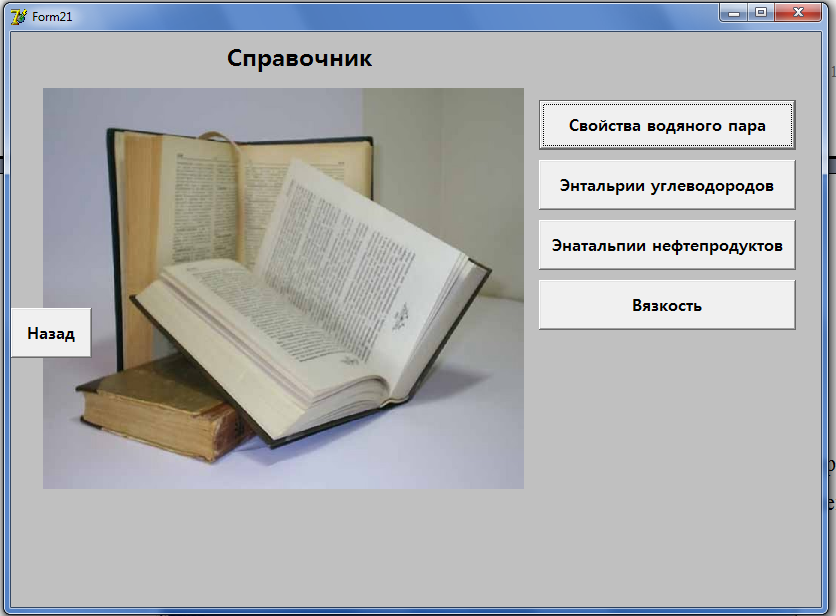

Кнопка «Справочник» на главной форме, позволяет определить некоторые свойства нефтепродуктов и водяного пара при заданных условиях (температура, давление), рисунок 6.

Рисунок 6 – Окно кнопки «Справочник»

Соответствующие кнопки помогут определить свойства по заданию, например, кинематическую вязкость нефтепродукта определяют по номограмме, в зависимости от плотности и температуры, рисунок 7.

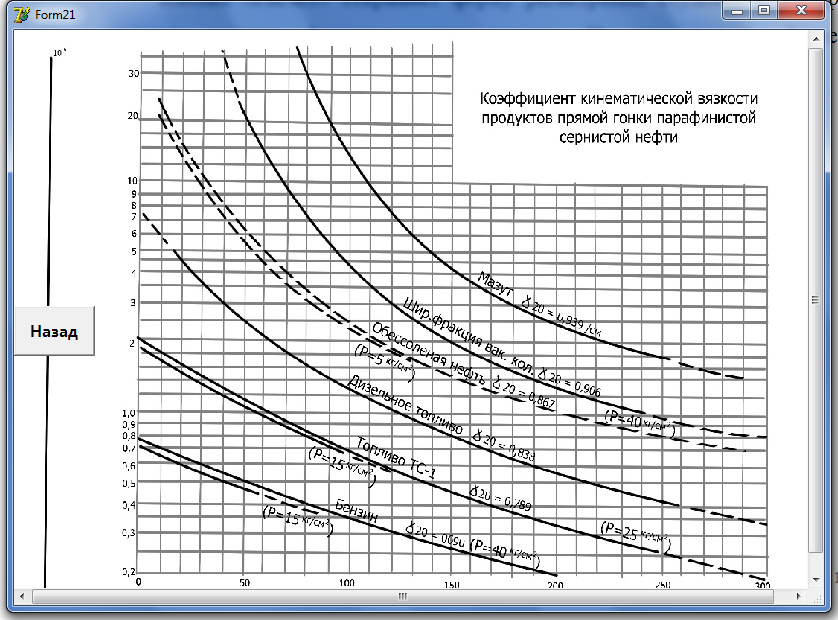

Рисунок 7 – Номограмма кинематической вязкости

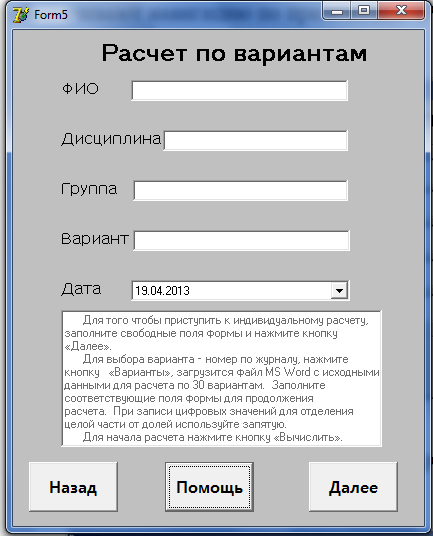

Кнопка «Расчет» открывает форму регистрации студента и выбора варианта задания, функциональные кнопки «Назад», «Далее» обеспечивают навигацию по приложению, кнопка «Помощь» позволяет свободно ориентироваться в программе расчета свойств нефтепролуктов, рисунок 8.

Рисунок 8 – Вид формы «Расчет по вариантам»

Основная задача этой формы вывод исходных данных варианта задания. Кнопка “Далее” открывает форму «Расчет свойств нефтепродукта», рисунок 9.

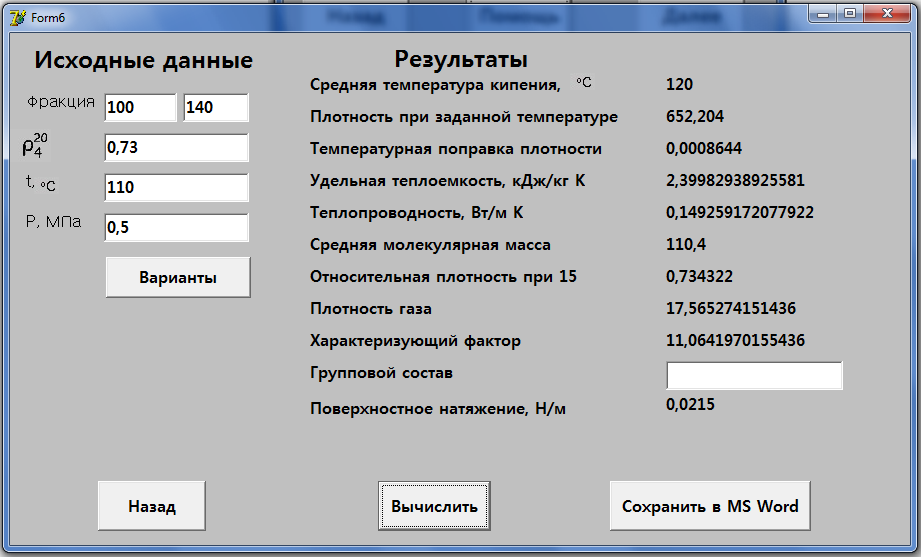

Рисунок 9 – Вид формы «Расчет свойств нефтепродукта»

Кнопка «Варианты» позволяет просмотреть варианты заданий в формате MS Word для выполнения практической работы. Исходные данные по заданию необходимо ввести в соответствующие свободные поля. Для выполнения расчета нажмите кнопку «Вычислить». Справа от исходных данных появятся результаты вычислений. В свободное поле «Групповой состав» введите группу соединений по результатам расчета характеризующего фактора. Для того чтобы сохранить ркзультаты расчета нажмите кнопку «Сохранить в MS Word».
