3.8 Фонари
Для дополнительного верхнего освещения здания и для естественной вентиляции цехов на покрытии двух пролетов предусмотрены светоаэрационные фонари прямоугольного сечения (рис.11). Фонарь располагается вдоль здания и не доходит до торцов здания на один шаг несущих конструкций покрытия. Шаг фонарных ферм равен шагу несущих элементов покрытия-6м фонарь имеет несущий остов, состоящий из стальных рам, которые при помощи сварки и болтов крепят к несущим конструкциям покрытия. Фонарные панели устанавливаются на несущие конструкции покрытия вдоль фонаря и несут на себе нагрузку от остекления фонаря. Открывание оконных переплетов осуществляется под углом 70°. Покрытие фонаря повторяет конструкцию покрытия здания. Уклон фонаря равен 1,5%.
Таблица1-Элементы фонарей.
Поз. |
Обозначение |
Наименование |
Коли чество |
Масса ед., т. |
Приме- чание |
Фонарные панели |
|||||
1 |
Серия 1.464-11/82 |
4ФП – 1 |
36 |
1,21 |
3430 |
Фонарные фермы |
|||||
3 |
Серия 1.464-11/82 |
4ФФ – 21 |
16 |
0,28 |
2720 |
4 |
Серия 1.464-11/82 |
4ФФ – 23 |
140 |
0,55 |
3430 |
Фонарные переплеты |
|||||
5 |
Серия 1.464-11/82 |
ПФ – 125 |
40 |
0,087 |
1110 |
6 |
Серия 1.464-11/82 |
ПФ – 175 |
40 |
0,102 |
1610 |
Рисунок 11- Эскиз фонаря
3.9 Связи
В проектируемом здании для достижения пространственной жёсткости и устойчивости здания используются вертикальные и горизонтальные связи. Горизонтальные связи выполнены в виде ферм, и располагаются в плоскости покрытия. Вертикальные связи устанавливаются посередине здания в каждом ряду колонн в вертикальном направлении. При шаге 12м используются портальные связи (рис.12). Дополнительная пространственная жесткость обеспечивается в горизонтальном направлении подкрановыми балками и плитами покрытия.
Рисунок 12- Эскиз связей
3.10 Полы
В проектируемом здании пол ксилолитовый. Устраивается в помещениях, к которым предъявляются повышенные требования, а также с длительным пребыванием людей. Толщина покрытия 15-20мм из смеси каустического магнезита, опилок и водного раствора магния обеспечивает хорошие эксплуатационные свойства. Подстилающим слоем служит бетон.
Таблица 2- Экспликация полов
Номер помеще-ния |
Тип пола |

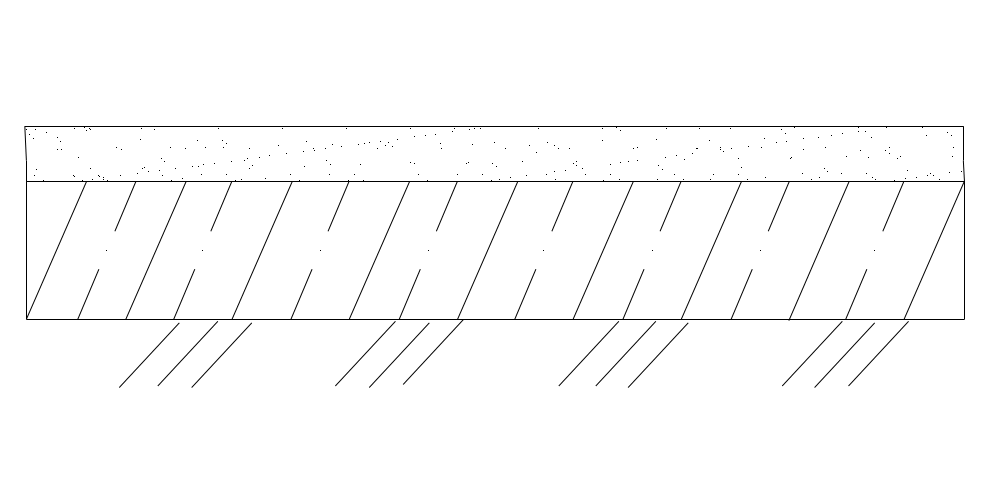

Схема пола |
Элементы пола и их толщина (мм) |
Пло-щадь (м2) |
Цех |
Ксилолитовый |
|
Ксилолит 30 Бетонная подготовка 120 Грунт естественный |
2001,48 |
