3.3 Фундаментные и подкрановые балки
В здании приняты фундаментные балки таврового сечения (рис.4). Они служат опорой для стеновых конструкций. Применение фундаментных балок позволяет защитить пол от продувания в случае просадки отмостки. Фундаментные балки устанавливаются на бетонные столбики, которые устанавливают на ступени фундамента. Верх фундаментной балки расположен на отметке -0,030м. Зазоры между торцами балок заполняют бетоном в уровень с их верхом. По выровненной поверхности устраивают горизонтальную гидроизоляцию из слоя цементного раствора составом 1: 2. Во избежание деформаций балок при пучинистых грунтах, а так же для защиты пристенной полосы пола от промерзания снизу и с боков фундаментных балок, делают песчаную подсыпку из дренажных материалов. Подсыпка также исключает возможность промерзание пола вдоль наружных стен. По фундаментной балке выполняют горизонтальную гидроизоляцию из цементного раствора состава 1:2 или полимерцементного раствора толщиной 30 мм. Вдоль фундаментных балок, на поверхности грунта, устраивают отмостку шириной 1000-1500мм. с уклоном 3-5% от здания.

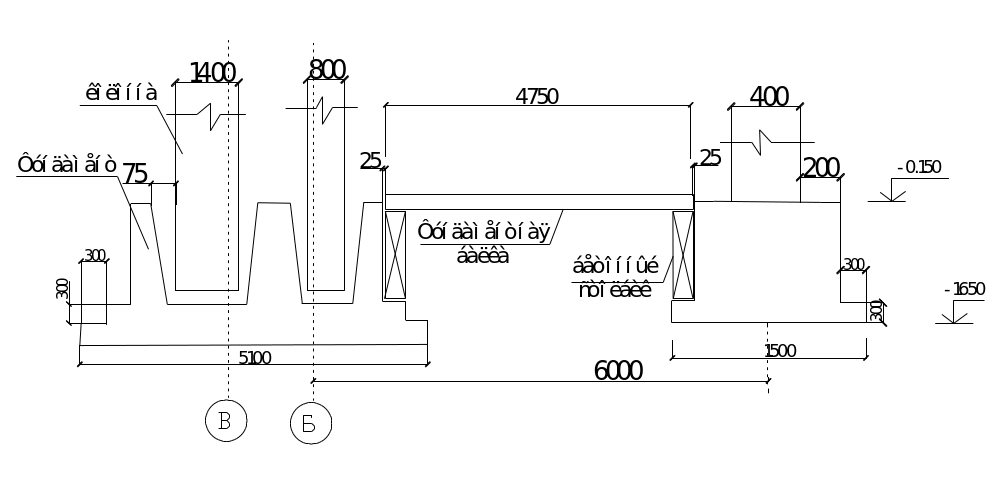

L4фб=6000-500-200-75-175-25-250=4750мм.
L
4фб=6000-250-25-25-275-75-550=4800мм,
принимаем 4750 мм.

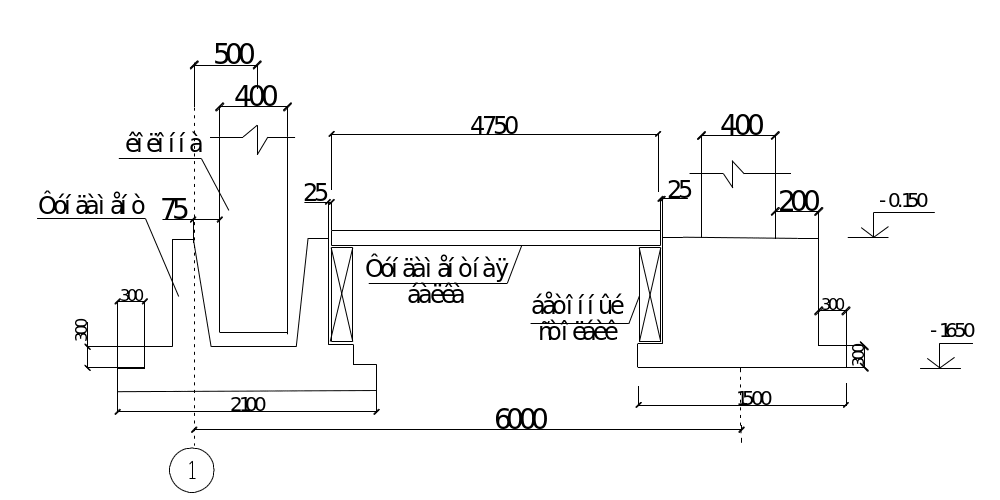

L4фб=6000-550-75-275-25-25-250=4800мм, принимаем 4750 мм.

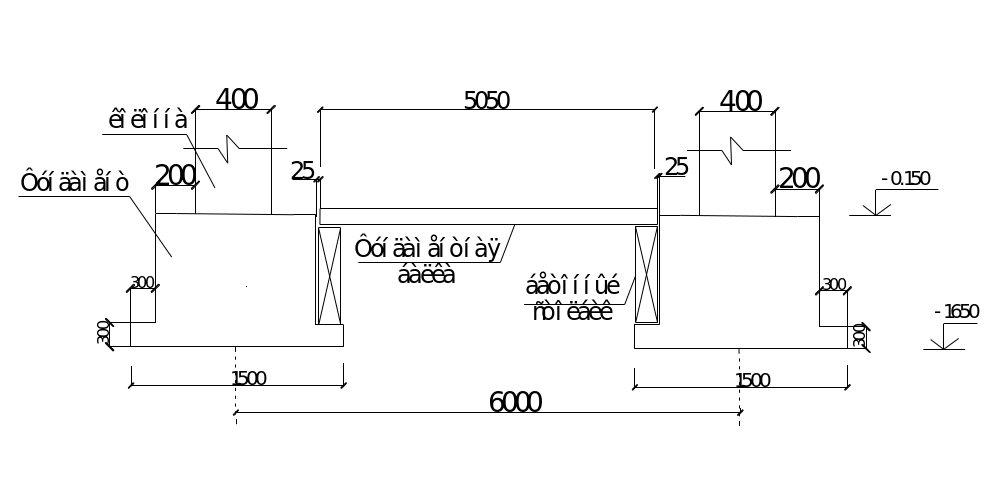

L1фб=6000-250-25-25-250=5450мм, принимаем 5050 мм.
L1фб=6000-250-75-275-25-25-250=5100мм,
принимаем 5050 мм.

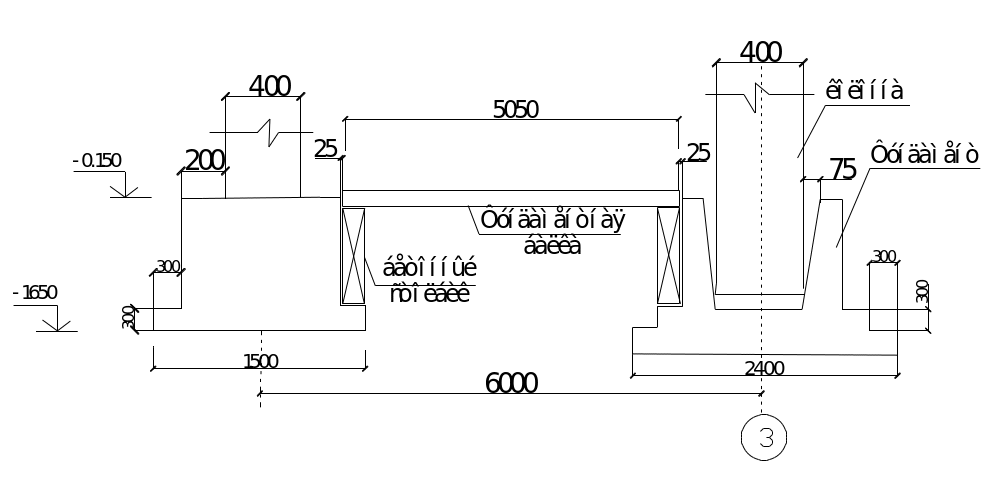

L1фб=6000-250-25-25-75-175-200=5250мм, применяем 5050 мм.
L
3фб=6000-1150-250-75-275-25-25=4200мм,
применяем

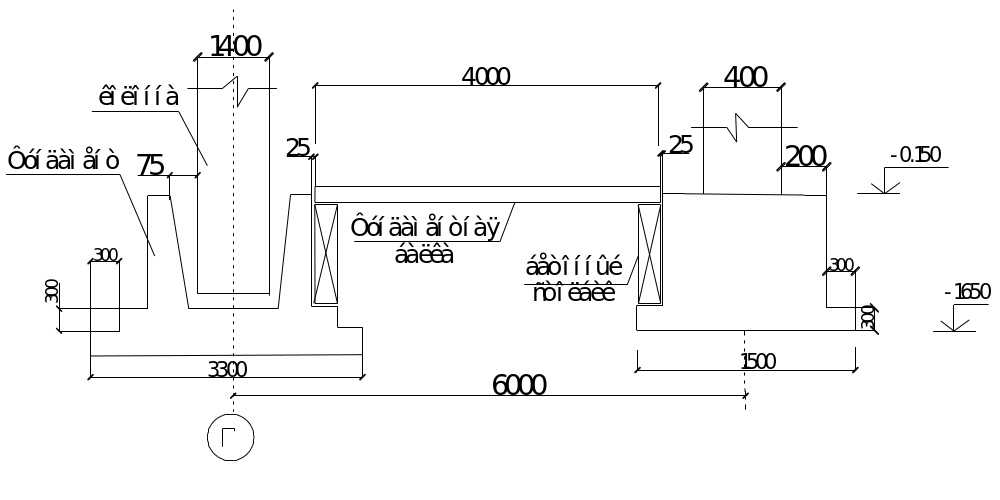

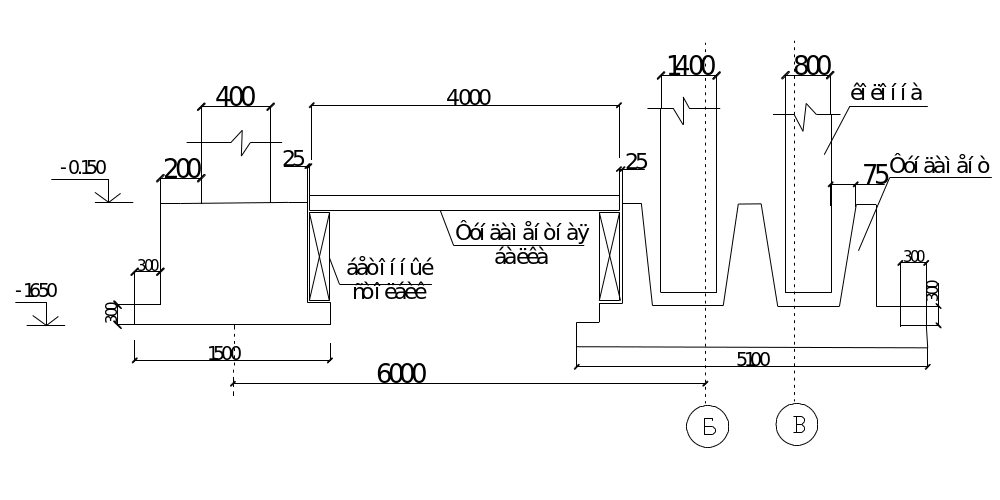

L3фб=6000-250-25-25-75-275-1150=4200мм, применяем 4000 мм.
L2фб=6000-250-25-25-75-275-500=4600мм, применяем 4450 мм.

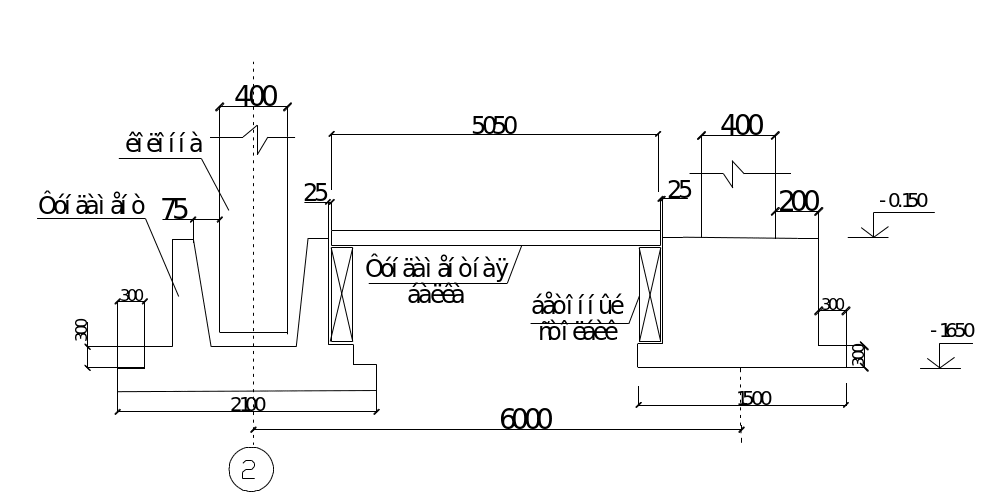

Рисунок 4-Эскиз фундаментной балки
На консоли колон монтируются подкрановые балки (рис.10). Подкрановые балки одновременно являются продольными связями между колоннами и передают каркасу здания дополнительную пространственную жесткость. Подкрановые балки длинной 12м изготавливают высотой 1200мм и имеют в поперечном сечении вид двутавра. В целях безопасной эксплуатации мостового крана, на подкрановых балках предусмотрены стальные упоры-ограничители. По балкам укладываются крановые рельсы для перемещения мостового крана (рис.5). Крепление рельса к балке осуществляется при помощи прижимных лапок. Для уменьшения вибрации и деформации подкрановой балки между рельсом и балкой устраивают упругую прокладку. К колонне, балка крепится сваркой закладных деталей и анкерными болтами, при помощи бетонирования для восприятия тормозных усилий. По месту установки в здании подкрановые балки применяются рядовые, установленные в средних шагах, и торцевые установленные по краям здания.

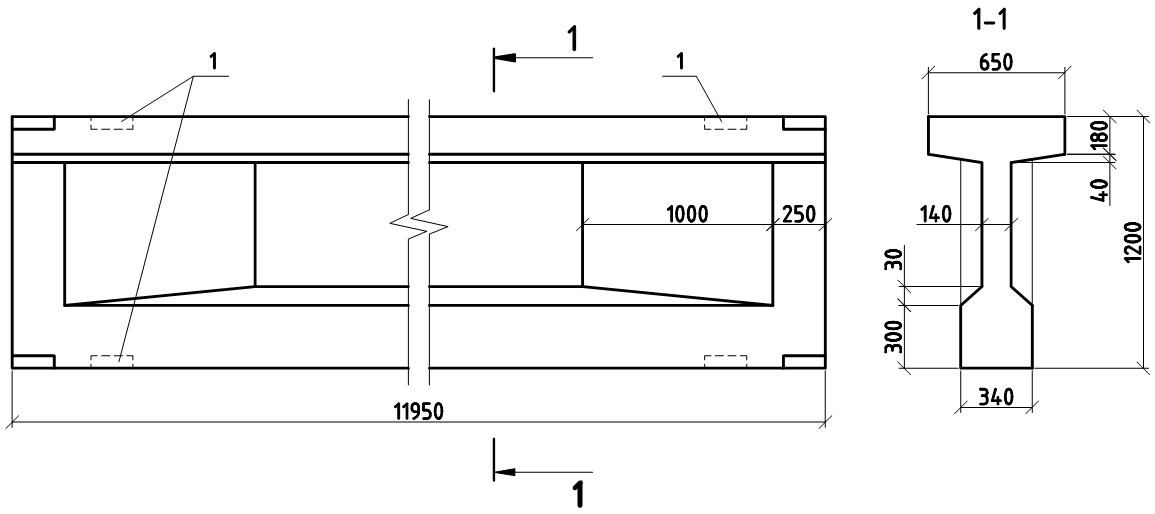

Рисунок 5-Эскиз подкрановых балок

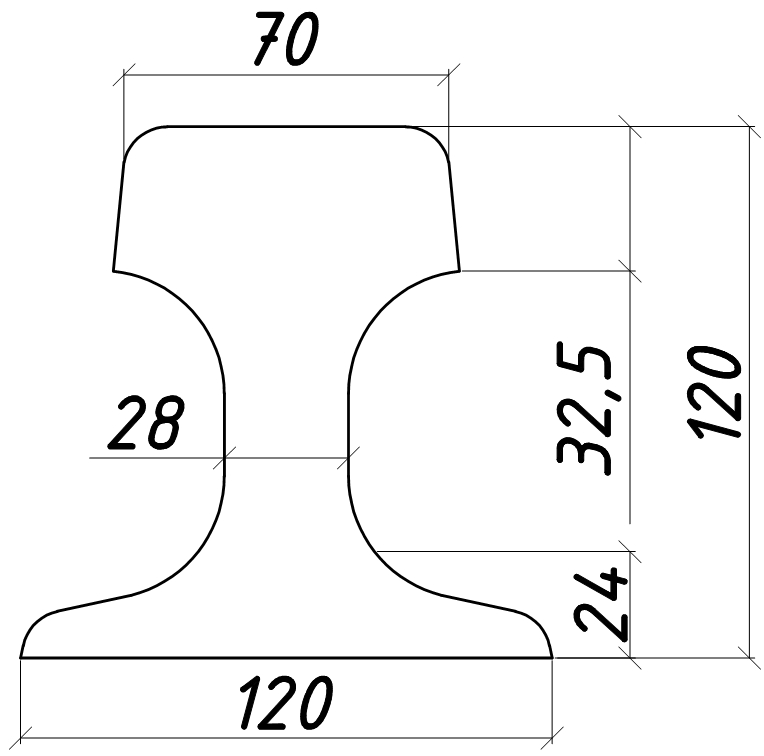

Рисунок 6 – Крановый рельс по ГОСТ 4121-76.
