6 Устройства, регулирующие фильтрацию в земляных плотинах
Наиболее часто применяемыми противофильтрационными устройствами в теле плотины являются экраны, понуры и ядра, диафрагмы. Противофильтра-ционные устройства выполняются из суглинков, супесей, глин и пылевых мелкозернистых песков с коэффициентом фильтрации kф<А-103 см/с.
Минимальный размер экрана или ядра поверху назначается из условий производства работ, но не менее 0,8 м (обычно 2-4 м), а понизу из того, что градиенты фильтрационного потока для глинобетона, глины и суглинка не более J=12 м и не менее 2, обычно δян„=(0,2 - 0,5) Нпл (рисунок 23), определяется из условия
где ΔН - падение напора в противофильтрационном устройстве. В первом приближении ΔН=Н.

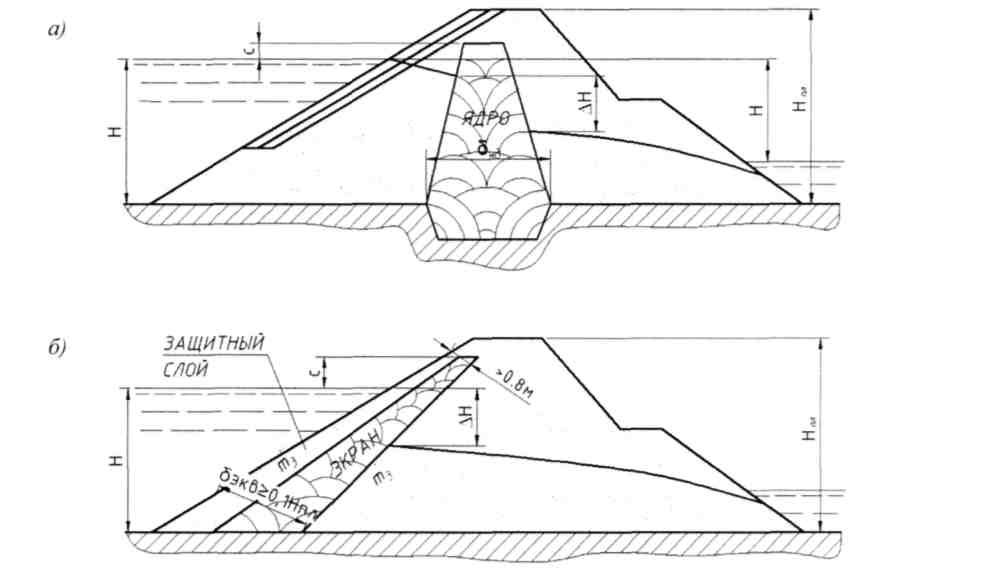

Рисунок 23 - Схемы устройства ядра (а) и экрана (б)
Уклон низовой поверхности экрана по условиям устойчивости назначается не круче 1:3. Сверху экран обязательно прикрывается защитным слоем (рисунок 23).
Возвышение экрана и ядра С, м над расчетным уровнем воды в водохранилище в зависимости от класса капитальности плотины и должно быть не менее величин, указанных в таблице 9.
Таблица 9 - Возвышение противофильтрационных устройств над расчетным уровнем воды
Тип противофильтра-ционного устройства |
Величина С при классе плотин, м |
|
1,2 класс |
3,4 класс |
|
Экран |
0.7 |
0.5 |
Ядро |
0.5 |
0.3 |
6.1 Экраны и понуры
Пластичные экраны и понуры устраивают из глины, глинобетона, суглинка, торфа и асфальта. Материал и толщина экрана должны удовлетворять тем же требованиям, которые предъявляются и к материалам понуров плотин на нескальных основаниях. В верхней части глинистый экран должен быть толщиной не менее 0,75-1 м, книзу он утолщается, достигая максимума толщины на высоте начала кривой депрессии за экраном (1/4-4/8)/∙, где h - высота плотины. Уклон низовой поверхности экрана для придания ему устойчивости против оползания делается обычно не круче 1:3 и поверяется расчетом. Сверху экран обязательно покрывают защитным слоем во избежание размыва и размо-кания, а также промерзания в период зимней сработки водохранилища (рисунок 24).
Б
итумные
экраны обладают нужной водонепроницаемостью
и гибкостью на
случай деформаций откоса, легко
ремонтируются и по стоимости дешевле
бетонных. В осуществленных конструкциях
они представляют собой асфальтобетонные
покрытия толщиной 7-10 см, с арматурной
сеткой, на слое гравийной
подготовки. Состав покрытия - 8-9% асфальта,
остальное - заполнитель из песка
и щебня.
Рисунок 24 – Плотина с экраном и понуром на канале имени Москвы
Жесткие экраны (бетонные и пр.) в земляных плотинах применяют редко, так как условия их работы здесь неблагоприятны вследствие неизбежных деформаций тела плотины и образования трещин в сплошном бетонном экране. Железобетонные экраны (рисунок 25) несколько лучше. Область возможного применения этих плотин из несвязных грунтов, (песок, гравий) на несжимаемых основаниях.
Опора сталевого екрану
Зал.-бет. екран

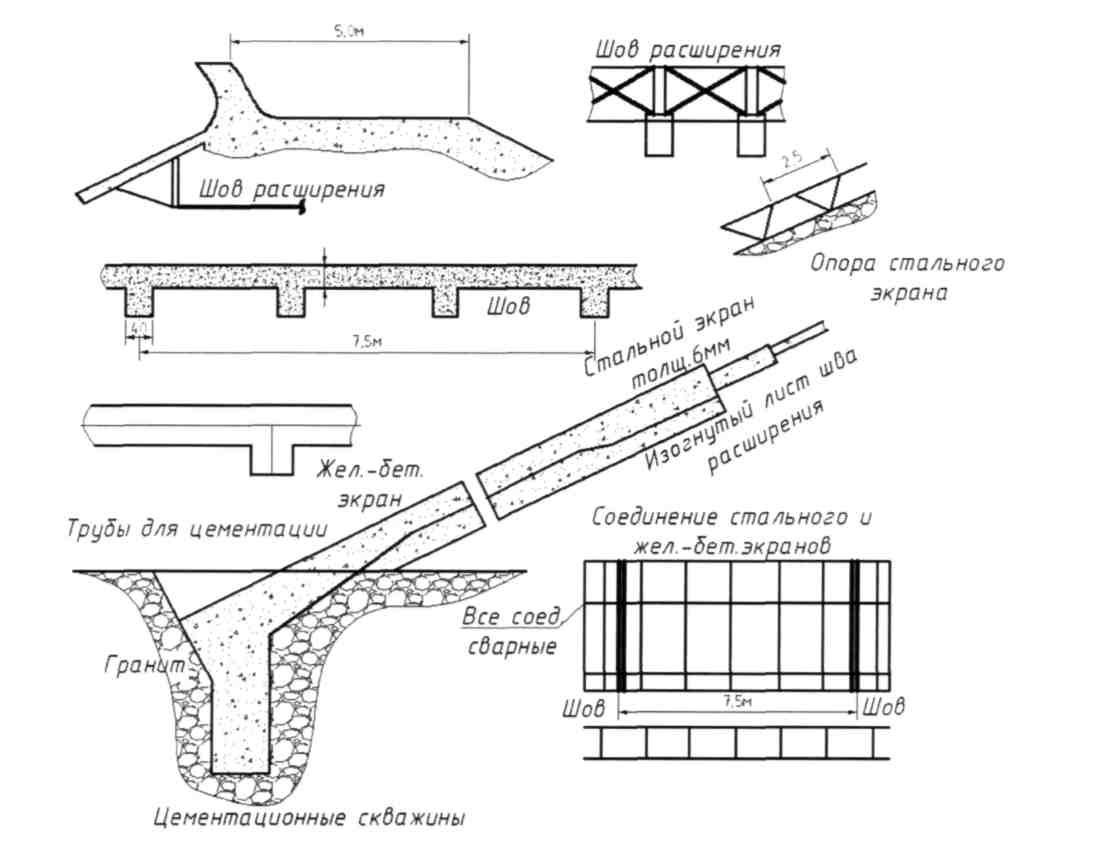

Рисунок 25 - Железобетонный и стальной экраны
В аналогичных случаях иногда применяют стальные экраны (рисунок 25), обладающие простотой, прочностью и гибкостью, однако они дороги.
