6.11.3. Розрахунок площі мийного відділення

Площу мийного відділення F_м, м², для тари розраховують на добовий запас тари з урахуванням 30 % на проходи і проїзди за такою формулою

, (38)

де Т_т – добова потреба тари, шт. (з табл.8); f – площа пакет-піддона, м²;

f = 0,96 м²; G_т – навантаження тари на один пакет-піддон, шт; F_м.м. – площа, що її займає банкомийна машина, м²; 1,3 – коефіцієнт, що враховує 30 % проходів.

6.11.4. Розрахунок площі складу готової продукції

Площу складу готової продукції F_скл, м², розраховують на зберігання 75 % продукції, що максимально виробляється підприємством за два суміжних місяці:

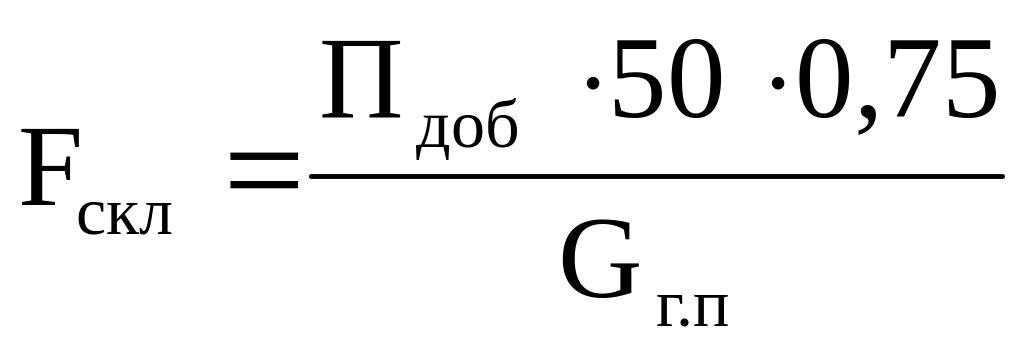

, (39)

де П_доб – добова продуктивність лінії, тоб; G_г.п – середня норма вкладання готової продукції, тоб на 1 м² площі складу з урахуванням проїздів і проходів.

6.12. Охорона праці

У цьому розділі подають нормативні документи, якими керуються для забезпечення охорони праці на підприємстві [8].

Дають короткий перелік заходів для забезпечення охорони праці за такими напрямами:

освітлення приміщень;

види вентиляції виробничих приміщень, місця встановлення аспірації, місцевої припливної і витяжної вентиляції;

техніка безпеки (огорожі, електробезпека та ін.);

протипожежний захист (засоби внутрішнього пожежогасіння та місце їх знаходження тощо);

характеристика побутових приміщень.

6.13. Промислова екологія

Наводять заходи з промислової екології:

заходи екології питної води;

очищення стічних вод;

очищення димових газів та повітря з систем вентиляції;

заходи щодо попередження забруднення території підприємства відходами, паливно-мастильними матеріалами та ін.

6.14. Список використаних літературних джерел

Розрахунково-пояснювальна записка закінчується списком літератури, використаної у процесі складання записки.

Бібліографічні описи літературних джерел розміщують в алфавітному порядку або в порядку посилання на них у тексті записки. Назви творів іноземних авторів розташовуються в порядку латинського алфавіту після загального списку.

Всі джерела мають бути пронумеровані. Посилання на літературу в основному тексті подаються як номер бібліографічного опису в списку, взятий у квадратні дужки.

Зразки оформлення бібліографічного опису літературних джерел у дипломному проекті наведено у додатку 20.

6.15. Додатки

У додатках слід подавати допоміжний матеріал, що у разі його внесення в основну частину загромаджує текст, але дає ясне уявлення про обсяг проведеної експериментальної роботи: проміжні математичні викладки і розрахунки, таблиці допоміжних цифрових даних, інструкції чи методики тощо.

7. Графічна частина курсового проекту

7.1. Загальні положення

Графічна частина складається з трьох аркушів: на першому розміщують план цеху, на другому – два повздовжніх розрізи цеху, на третьому – два поперечних розрізи із специфікацією цеху. Розрізи слід виконувати у масштабі 1:100 й показувати з будівельною частиною.

Графічну частину виконують олівцем на креслярських аркушах формату А1 (841  594 мм). У разі комп’ютерного проектування можна застосовувати формати А2 (594  420мм) або А3 (420  297мм).

Робочу площу креслення обмежують рамкою, відстань якої з лівого боку від краю аркуша – 20 мм, з інших боків – 5 мм. У нижній частині праворуч розміщують основний напис.

Лінію розрізу на плані зображають товстими короткими лініями завдовжки 8–20 мм і завтовшки 1,5 мм, які не перетинають контури стін. Напрямок погляду показують стрілкою, проставленою на відстані 2–3 мм від кінця лінії розрізу.

Лінії розрізів позначають великими літерами або арабськими цифрами.

Пояснення до креслень – специфікацію – дають, як правило, на другому аркуші (поперечні розрізи), розташовуючи її над основним написом або у разі відсутності місця – на окремому аркуші формату А4. Специфікація має бути віддалена від основного напису на 15 мм.

Форми специфікації обладнання та великого штампу наведено у додатках 21,22.
