Выполнение работы
Упражнение 1. Определение интегральную чувствительность термопары.
1. Подготовить потенциометр к работе.
2. Поместить один спай термопары в сосуд со льдом, а другой в сосуд с водой, установленный на нагреватель.
3. Измерить термо-ЭДС перед началом опыта.
4. Включите нагреватель и по мере повышения температуры измеряйте термо-ЭДС, переводя декадные переключатели Г, Д, Е, а при необходимости и В в такие положения, при которых световой указатель гальванометра оставался бы на нуле. Через каждые 10 фиксируйте значения термо-ЭДС и занесите эти значения в таблицу. Нагревание производите до кипения воды (100С).
Таблица
tхол, град |
tгор, град |
, В |
, мкВ/град |
1. 2. 3. 4. 5. |
|
|
|
5. По результатам опыта постройте графики = f(t) и определите интегральную чувствительность термопары.
Упражнение 2. Определение температуры отвердевания веществ (парафина).
Расплавьте парафин и поместите его под горячий спай термопары.
При появлении на поверхности парафина плёнки, измерьте термо-ЭДС. По графику (t) определите tотв и температуру отвердевания парафина tотв = tхол + tотв.
Контрольные вопросы
1. Каковы причины возникновения внешней и внутренней разности потенциалов?
2. Определите направление тока при T1 > T2 и n1 > n2.
3. Приведите примеры применения термоэлектричества.
Задания по УИРС
По результатам опыта найдите отношение концентрации свободных электронов в проводниках термопары.
Работа №6
Расширение предела измерения вольтметра
Приборы и принадлежности: исследуемый и эталонный вольтметры, источник тока с регулируемым напряжением, магазин сопротивления, миллиамперметр, соединительные провода.
Теоретическое введение
Часто в практике возникает необходимость расширения пределов измерения вольтметра для того, чтобы им можно было бы измерять более высокое напряжение. Для решения этой задачи необходимо знать внутреннее сопротивление RB вольтметра.

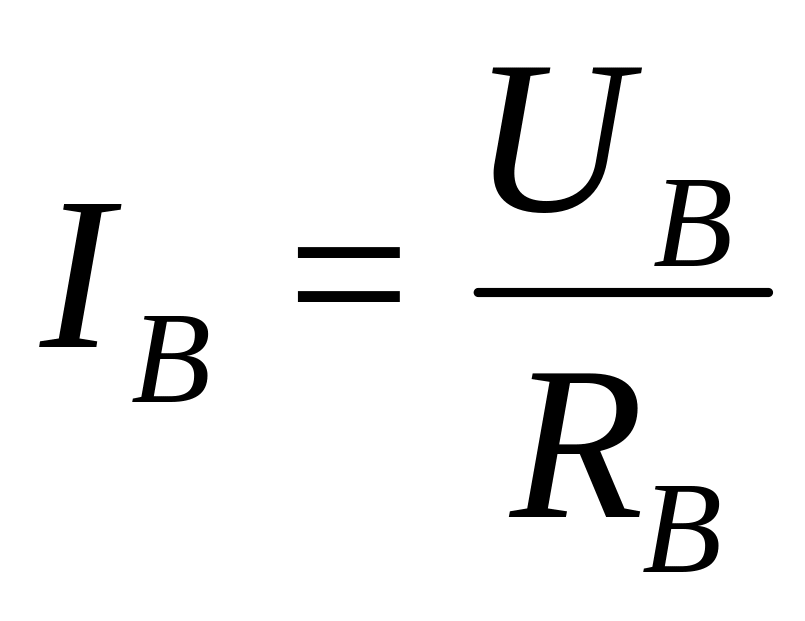

Например, (см. рис. 1) при включении вольтметра с внутренним сопротивлением RB на номинальное напряжение UB через него пройдет ток

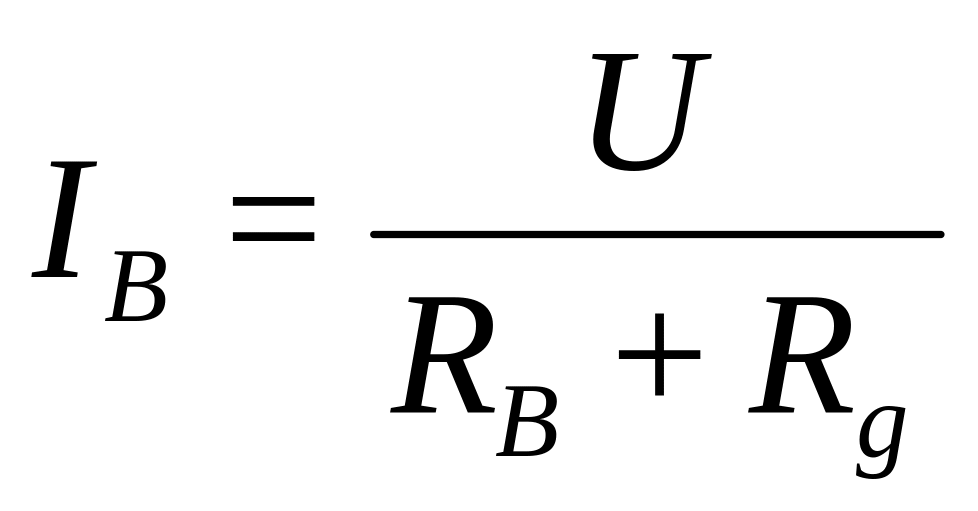

(1)
Рис. 1
Для того, чтобы этот же вольтметр можно было включить на более высокое напряжение U, к нему последовательно подключают добавочное сопротивление Rg. При этом величину этого сопротивления выбирают такой, чтобы при полном отклонении стрелки прибора ток, проходящий через вольтметр, остался прежним, т.е.
(2)
Сравнивая
равенства (1) и (2) получаем
,
откуда легко получить формулу для

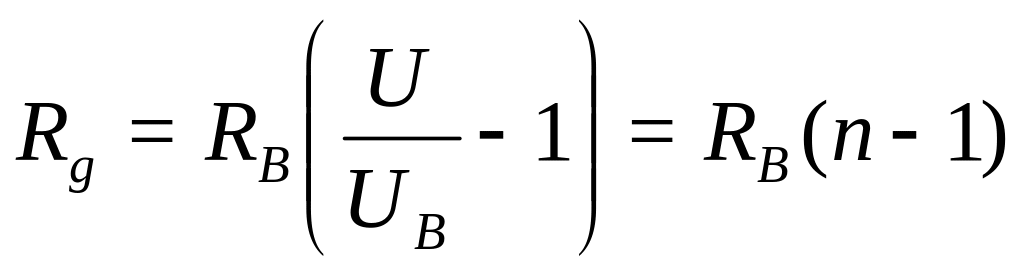

добавочного сопротивления к вольтметру
для расширения предела его измерения

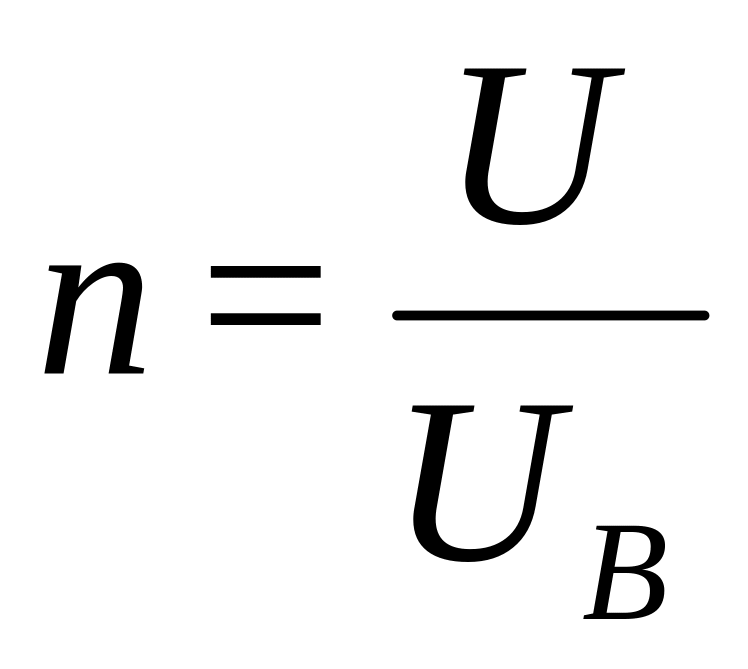

в
раз.
(3)
Выполнение работы
Упражнение 1. Измерение сопротивления исследуемого вольтметра.
В работе исследуется два способа измерения внутреннего сопротивления вольтметра.
А) Метод амперметра и вольтметра. По этому методу последовательно с исследуемым вольтметром включается миллиамперметр, по которому измеряется ток, проходящий через вольтметр при заданном значении напряжения.
Напряжение на вольтметре измеряется эталонным вольтметром PV2.
Схема соединения приборов показана на рис. 2.
Рис. 2 Рис. 3
В работе рекомендуется произвести измерения тока, проходящего через вольтметр при номинальном значении напряжения и при некоторых других значениях напряжения, измеряемых эталонным вольтметром PV2.

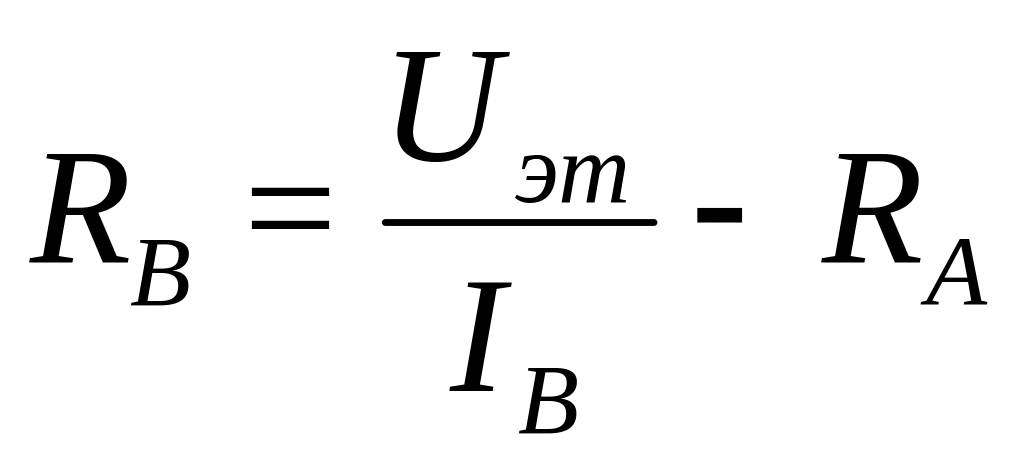

Внутреннее сопротивление вольтметра определяется по формуле
(подумайте,
как она получается!) (4)
Здесь Uэт – показание эталонного вольтметра,
IB – ток в цепи исследуемого вольтметра,
RA – сопротивление миллиамперметра (обычно берется по паспортным данным).
При RA << RB формула примет вид:
(5)
Б) Метод замещения. При этом методе испытуемый вольтметр заменяют магазином сопротивлений и подбирают сопротивление магазина так, чтобы ток в ветви с испытуемым вольтметром при тех же значениях напряжения по эталонному вольтметру (см. п.А).) остался бы прежним.
Схема соединения приборов показана на рис. 3.
При выполнении упражнения рекомендуется установить в магазине сопротивлений такое сопротивление, которое было бы несколько больше, чем вычисленное значение RB в п. А), а затем подбирается сопротивление магазина до R = RB более мелкими ступенями по току.
Результаты измерения сопротивления вольтметра RB обеими методами заносят в таблицу 1 и вычисляются указанные в ней величины.
Таблица 1
№ п/п |
Uэт, В |
IB, А |
Метод амперметра и вольтметра |
Метод замещения |
||||
RB, Ом |
RB, Ом |
RBср, Ом |
R = RB, Ом |
RB, Ом |
RBср, Ом |
|||
1. 2. 3. 4. 5. |
|
|
|
|
|
|
|
|
Упражнение 2. Расчет добавочного сопротивления к вольтметру. Градуировка вольтметра.
По заданию преподавателя рассчитать добавочное сопротивление к испытуемому вольтметру по формулам (4) или (5).
В магазине сопротивлений установить рассчитанное значение Rg. В качестве Rg – берется среднее значение из всех измеренных в упр. 1.
Схема соединения приборов для градуировки вольтметра показана на рис. 4.
Рис. 4 Рис. 5
Плавно изменяя напряжение на входе цепи отмечают напряжение по эталонному вольтметру PV2, соответствующее оцифрованным точкам шкалы исследуемого вольтметра.
Результаты опыта свести в таблицу 2 и по полученным данным построить график V0 = f(N).
Таблица 2
Uэт, В |
|
|
|
|
|
|
|
|
N, дел |
|
|
|
|
|
|
|
|
Контрольные вопросы
Каковы требования, предъявляемые к вольтметру, используемому для изучения напряжения в цепях?
Шкала вольтметра имеет 150 дел. Вольтметр рассчитан на 30 В. Какое напряжение показывает вольтметр, если его стрелка отклонилась на 55 делений?
Кокай из методов измерения сопротивлений, метод амперметра и вольтметра или метод замещения, даёт меньшие систематические ошибки.
Задания по УИРС
1. Как расширить предел измерения амперметра?
Работа №7
Определение числа Фарадея и заряда электрона
Приборы и принадлежности: источник постоянного напряжения (аккумулятор на 6…8 В или выпрямитель с хорошим фильтром), амперметр, весы с разновесами, электролит (раствор CuSO4), реостат на 30 Ом, секундомер, сосуд для электролита, соединительные провода.
Теоретическое введение
Фарадей показал, что происхождение тока через электролит сопровождается выделением вещества, причём масса выделившегося вещества
, (1)
где Q – заряд прошедший через электролит;
A – атомарный вес иона;
n – его валентность.
Коэффициент пропорциональности F называют числом Фарадея: F = 9,654107 Кл/кг-экв, т.е. заряд, связанный с одним килограмм-эквивалентом вещества. В 1888 году Гельмгольц указал, что отсюда можно найти средний заряд иона
,

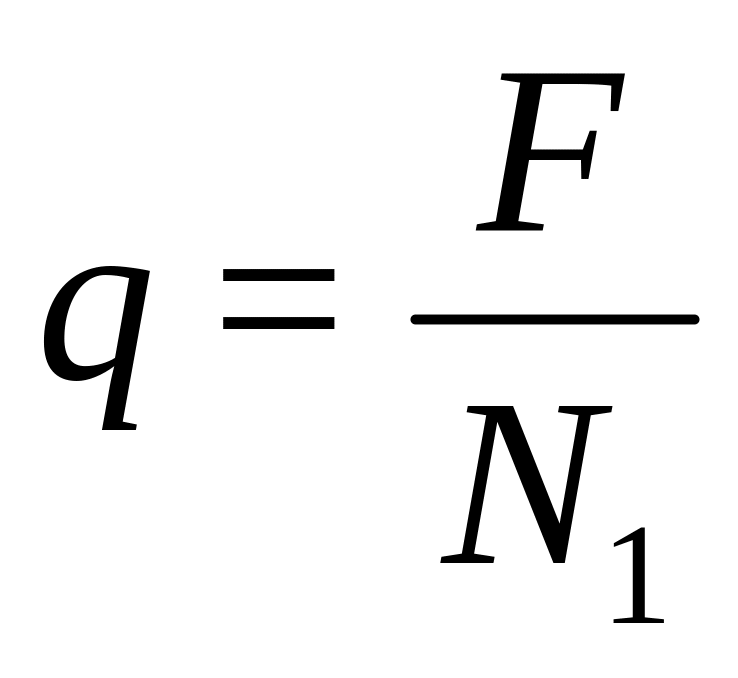

где N1 – число
атомов в килограмм-эквиваленте. После
определения числа Авогадро (число атомов
в килограмм - атоме вещества) оказавшегося

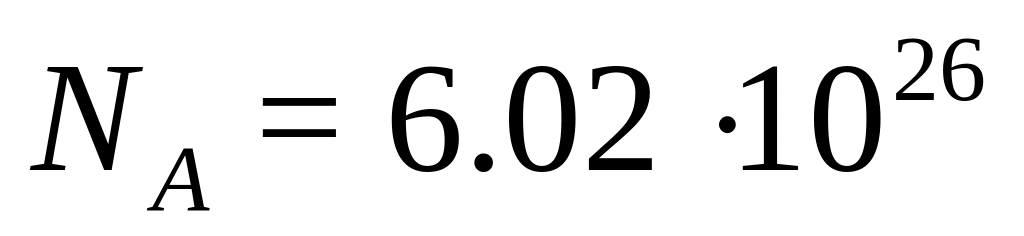

равным NA
= 6,021026 Кл
1/кг-атом, можно было оценить заряд n
валентного иона
.
Он оказался кратным заряду электрона.

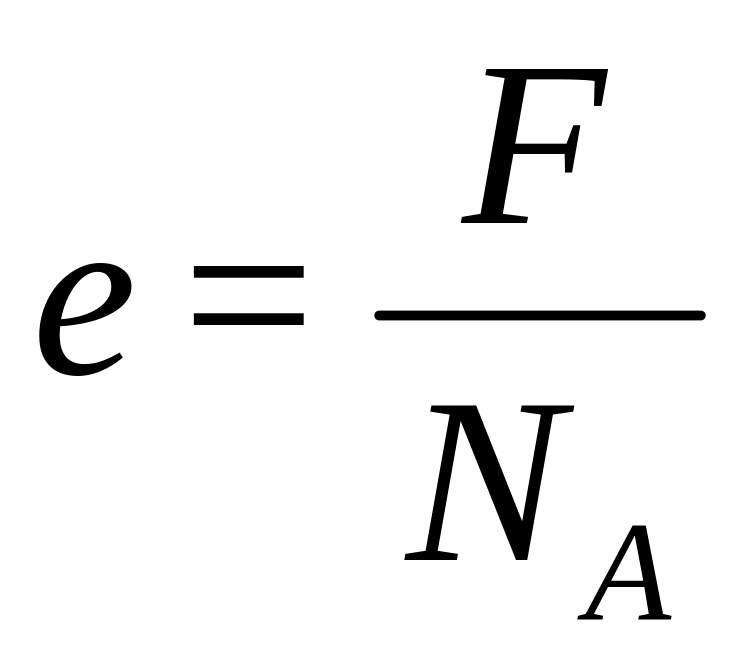

Найдя из опыта постоянную Фарадея и зная число Авогадро, можно вычислить заряд одновалентного иона, равный заряду электрона по формуле:
. (2)
