Порядок выполнения работы

1 Ознакомиться с электроизмерительными приборами и оборудованием, необходимыми для выполнения работы и заполнить Таблицу 1

Таблица 1 Используемые средства измерения

Наименование	Система измерительного механизма	Пределы измерения	Цена деления
миллиамперметр
вольтметр

2 Выполнить эксперимент № 1

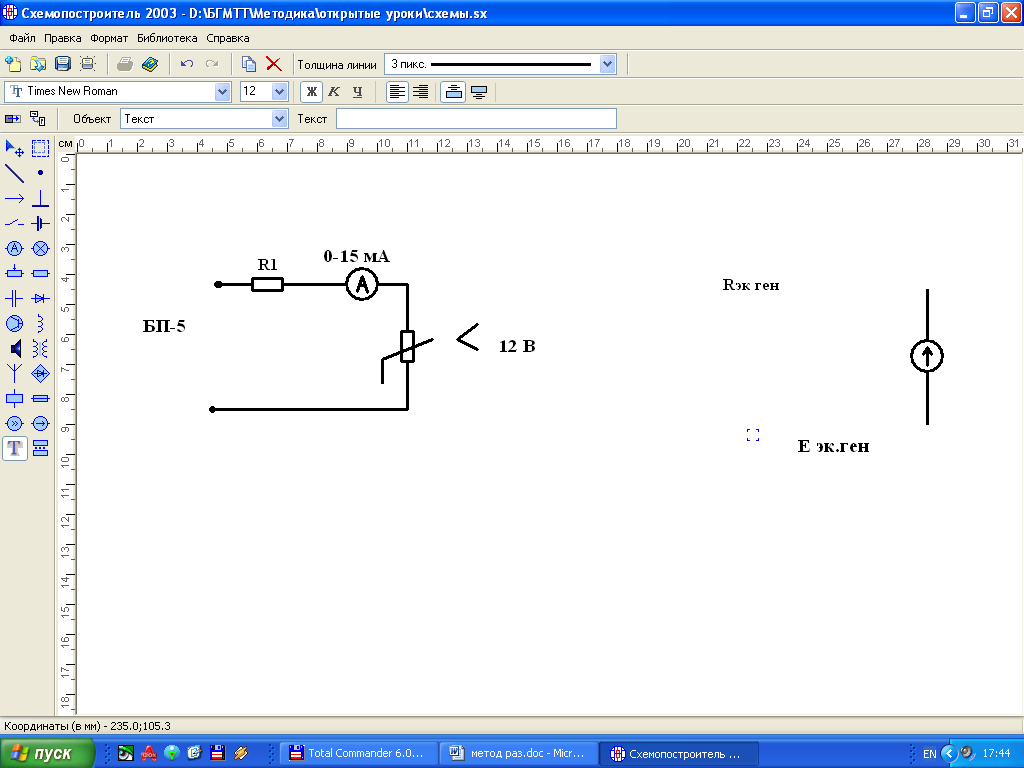

Рисунок 2.7 Электрическая цепь с нелинейным элементом

2.1 Собрать электрическую схему (рисунок 7) для проведения измерений. Сопротивление R1=1кОм. Представить схему преподавателю для проверки. 2.2 Изменяя напряжение источника БП-5 от 0 до 5 В снять зависимость между током и напряжением нелинейного элемента.

2.3 Изменять напряжение необходимо с шагом в 1 В. Полученные данные занести в Таблицу 2

Таблица 2 Измеренные величины

Напряжение источника питания БП-5 U В	0	1	2	3	4	5
Ток цепи I мА
Напряжение на нелинейном элементе Uнэ В

2.4 Рассчитать напряжение на нелинейном элементеUнэ= U-IR1 для всех измеренных значений напряжения. Рассчетные занчения записать в Таблицу 2

2.4 Используя данные Таблицы 2 построить вольт-амперную характеристику нелинейного элемента I=f(Uнэ)

3.5 Сделать вывод о характере изменения тока

3 Выполнить эксперимент № 2

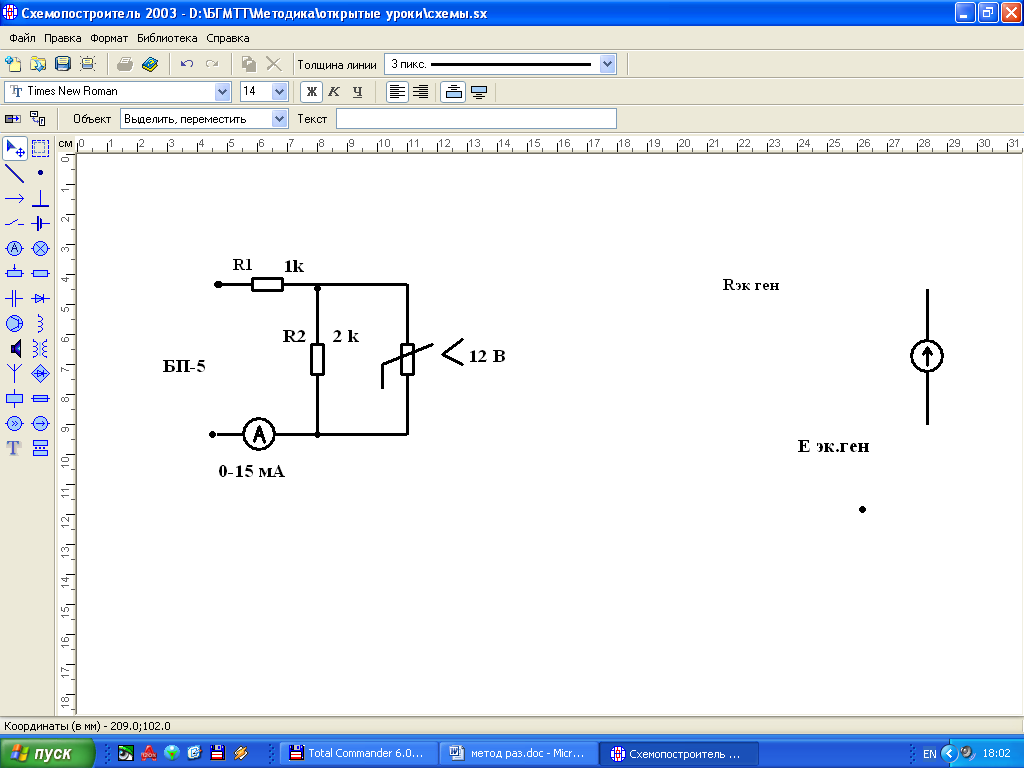

Рисунок 2.8 Разветвленная электрическая цепь с нелинейным элементом

3.1 Собрать электрическую схему (рисунок 8) для проведения измерений и представить ее преподавателю для проверки.

3.2 Изменяя напряжение источника от 0 до 5 В снять зависимость между входным током и напряжением

3.3 Изменять напряжение необходимо с шагом в 1 В. Полученные данные занести в Таблицу 3

Таблица 3 Измеренные величины

Напряжение источника питания БП-5 U В	0	1	2	3	4	5
Ток цепи I мА

3.4 Используя данные Таблицы 3 построить зависимость между входным током и напряжением I=f(U)

3.5 Сделать вывод о характере изменения тока

4. Расчетная часть эксперимента

4.1 Используя метод эквивалентного генератора рассчитать ток на нелинейном элементе, если напряжение входного источника БП-5 равно U=2 B

4.1.1 Определить э.Д.С эквивалентного генератора.

Для определения этой величины используется— режим холостого хода по исследуемой ветви. Отсоединяем исследуемую ветвь с нелинейным элементом, тогда напряжение холостого хода U_x на его внешних зажимах является эквивалентной эд с E_эк = U

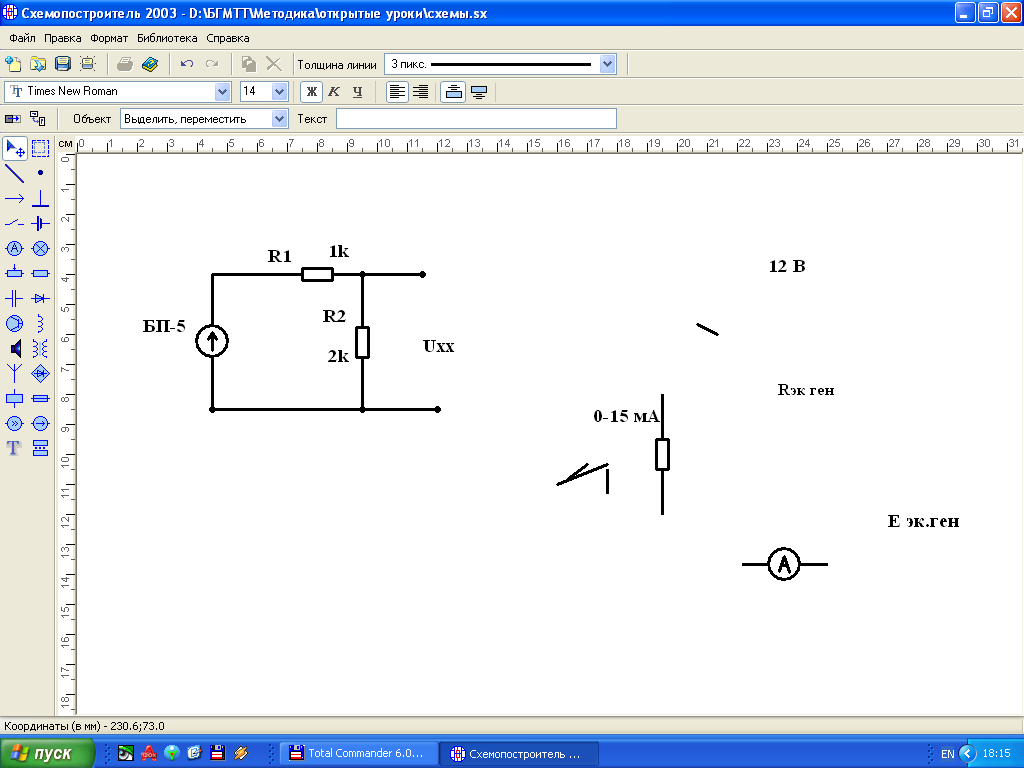

Рисунок 2.9 Схема для определения эдс эквивалентного генератора
