3.1.1 Тахометричні витратоміри
У залежності від конструкції робочого органу розрізняють дві групи лічильників: турбінні і камерні.
Для лічильників з тангенціальною турбінкою широко поширена назва "крильчаті", а лічильники з аксіальної турбінкою називаються «турбінними».
У крильчатих лічильниках вісь обертання тангенціальної турбинки перпендикулярна напрямкові руху води в трубопроводі, у турбінних лічильниках - рівнобіжна.
|

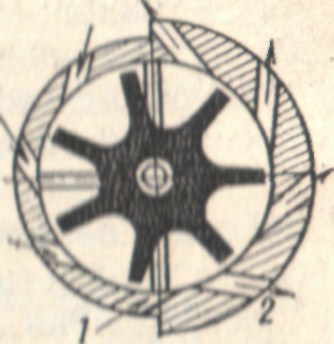

Рис.5 Схема руху потоку в крильчатих лічильниках води:
а
-
однострумінному;
б- багатострумінному.
|
Крильчаті і турбінні лічильники (далі просто лічильники) з максимальною витратою до 800... 1000 м3/год.
|

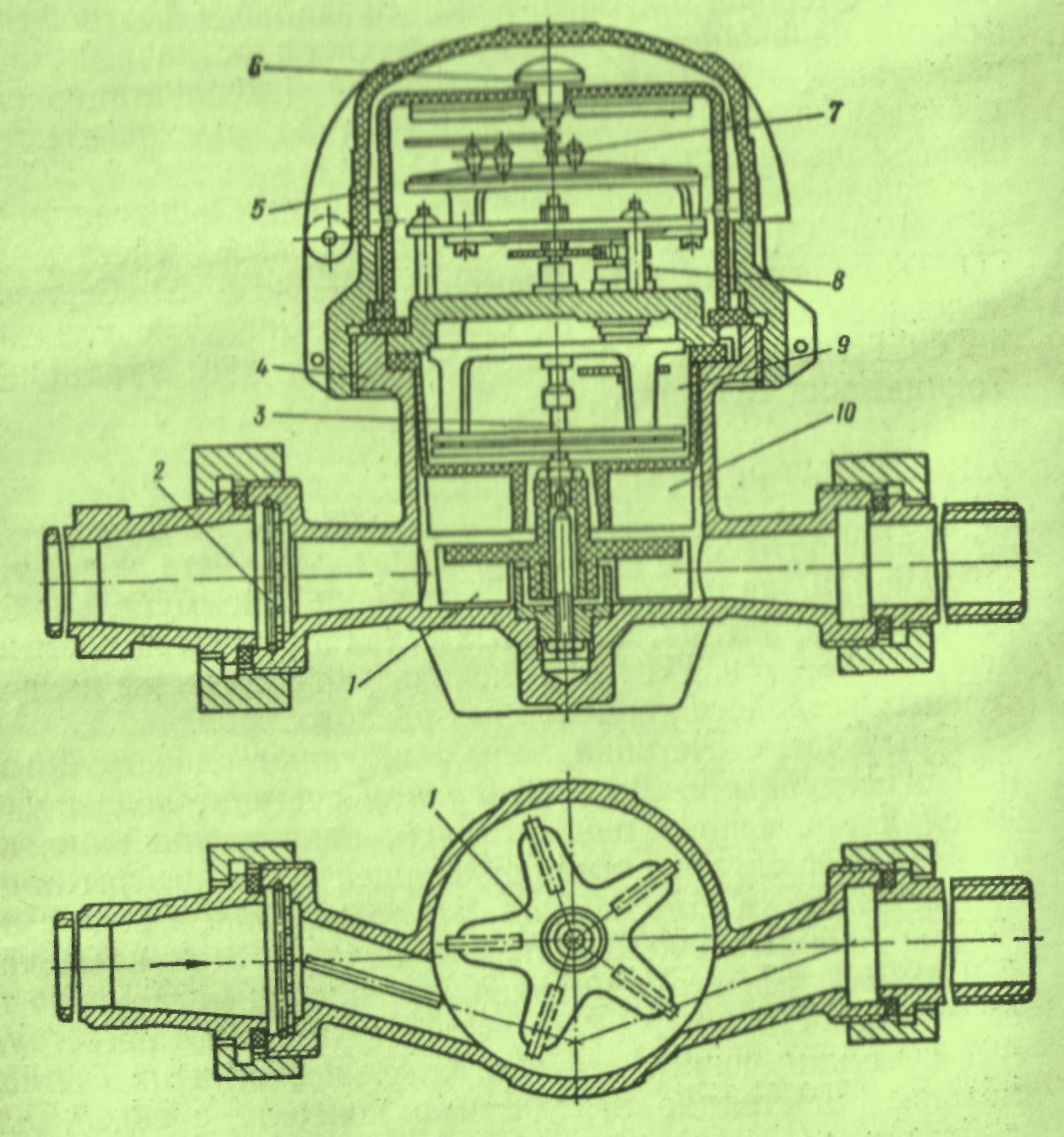

Рис.6 Крильчатий однострумінний лічильник води: 1- крильчатка; 2 - сітка; 3 - вісь крильчатки; 4 - корпус; 5 - кришка; 6 - склоочисник; 7 – обліковий механізм; 8 - сальник; 9 - редуктор; 10 - регулювальна чашка.
|
Призначення i сертифікація:
Лічильники холодної I гарячої води крильчаті багатоструменеві лл.
Призначені для вимірювання об'єму води в системах холодного i гарячого водопостачання.
Лічильники застосовуються для обліку (зокрема комерційного) об'єму незабрудненої води в промисловій і комунально-побутовій сферах, а також для контролю технологічних npoцeciв.
Лічильники відповідають вимогам ДСТУ 3580 і ТУ V 33.2-31784125-001-2003, затверджені Держстандартом України, внесені до Державного реестру засобів вимірювальної техніки i допущені до застосування в Україні під номером У1872-04.
Міжперевірочний (міжкалібрувальний) інтервал лічильників cepiї ЛЛ не більше трьох років, середній повний термін служби -12 років.
|

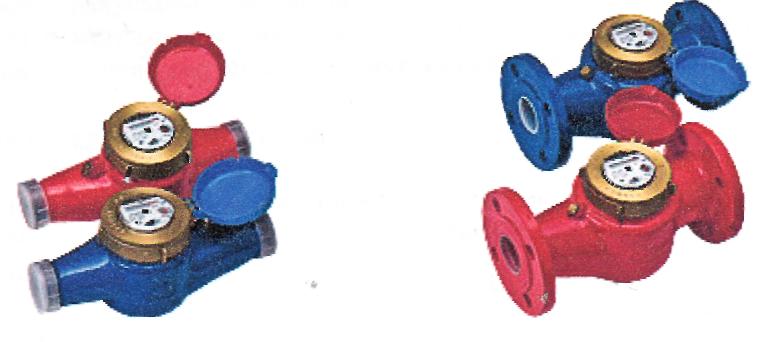

Рис.7 Загальний вигляд крильчастих водо лічильників ЛЛ |
Технічні характеристики
Лічильники відповідають класу точності А відповідно до ДСТУ 3709.1-98 (ISO 4064-1:1993) за умови монтажу на трубопроводі в горизонтальному (Н) положенні.
Номінальні
діаметри
(
)
лічильників і об'ємні
витрати води
залежно від
виконання
приведені в таблиці 1.
Таблиця 1.
Позначення виконання |
, мм |
Об’ємна витрата Об'ємну витрату води, м3/год |
|||
|
|
|
|
||
ЛЛ-20 |
20 |
2,5 |
0,1 |
0,25 |
5,0 |
ЛЛ-25 |
25 |
3,5 |
0,14 |
0,35 |
7,0 |
ЛЛ-32 |
32 |
6,0 |
0,24 |
0,6 |
12,0 |
ЛЛ-40 |
40 |
10,0 |
0,4 |
1,0 |
20,0 |
Поріг чутливості - не більш 0,5 , м3 /год.
Ємкість рахункового механізму 99999 м3.
Втрата тиску на не більше 0,1 МПа.
Межі допустимої відносної похибки лічильників не перевищують значень, приведених в таблиці 2.
Таблиця 2.
Діапазон витрати |
ЛЛ-Х |
ЛЛ-Т |
Від (включно) до |
+5% |
+5% |
Від (включно) до |
+2% |
+3% |
Температура води |
|
|
Лічильник холодної води |
+5°...+40°С |
|
Лічильник гарячої води |
+5°...+90°С |
|
Турбінні лічильники води ЛЛТ
|

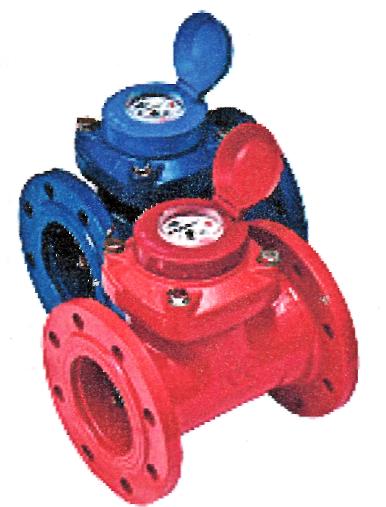

Рис.8 Турбінний тахометричний водо лічильник ЛЛТ. |
Призначення і сертифікація
Лічильники холодної і гарячої води турбінні ЛЛТ призначені для вимірювання об'єму води в системах холодного і гарячого водопостачання.
Лічильники застосовуються для обліку (зокрема комерційного) об'єму
незабрудненої води в промисловій і комунально-побутовій сферах, а також для контролю технологічних процесів.
Технічні характеристики
Лічильники відповідають класу точності у відповідно до ДСТУ 3709.1-98 (150 4064-1:1993) за умови монтажу на трубопроводі в горизонтальному (Н) положенні.
Номінальні
діаметри
і лічильників і об'ємні витрати води
залежно від виконання приведені в
таблиці 4.
Таблиця 4.
Позначення виконання |
, мм |
Об'ємну витрату води, м3/год |
|||
|
|
|
|
||
ЛЛТ-50 |
50 |
15 |
0,45 |
3 |
30 |
ЛЛТ-65 |
65 |
25 |
0,75 |
5 |
50 |
ЛЛТ-80 |
80 |
40 |
1,2 |
8 |
80 |
ЛЛТ-100 |
100 |
60 |
1,8 |
12 |
120 |
ЛЛТ-150 |
150 |
150 |
4,5 |
30 |
300 |
ЛЛ-200 |
200 |
250 |
7,5 |
50 |
500 |
Поріг
чутливості - не більш 0,5
м3
/год..
Ємкість рахункового механізму 999999 м3 і 99999999 м3.
Втрата тиску на не більш 0,1 МПа.
Межі допустимої відносної похибки лічильників не перевищують значень, наведених в таблиці 5.
Діапазон витрати |
ЛЛТ-Х |
ЛЛТ-Т |
Від (включно) до |
+5% |
+5% |
Від (включно) до |
+2% |
+3% |
Температура води |
|
Лічильник холодної води |
+5°...+40°С |
Лічильник гарячої води |
+5°...+90°С |
ПОЗНАЧЕННЯ І МАРКІРОВКА ЛІЧИЛЬНИКІВ
ЛЛТ — умовне позначення лічильника води
— чисельне значення номінального діаметру ( ), мм
X — лічильники, призначені для вимірювання об'єму холодної води
Т — лічильники, призначені для вимірювання об'єму гарячої води
Приклад позначення для лічильників холодної води с 25:
«Лічильник холодної води крильчастий ЛЛ-25Х ТУ У 33.2-31784125-001-2003».
ПРИМІТКА: Маркіровка лічильників виконана на табло рахункового механізму.
Колір корпусу і маркіровки лічильників холодної води - синій, лічильників гарячої води - червоний.
|

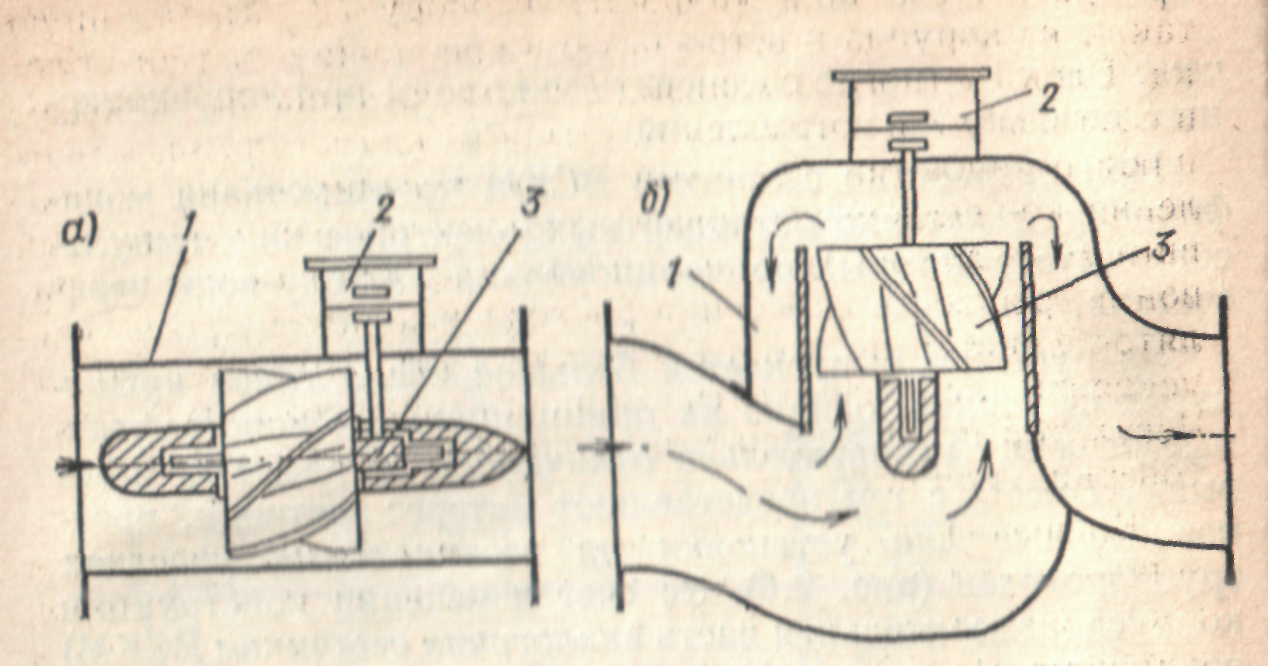

Рис.9 Схема руху потоку в турбінних лічильниках води: а- із горизонтально розташованою турбінкою: б -із вертикально розташованою турбінкою: 1 - корпус; 2- рахунковий механізм
|

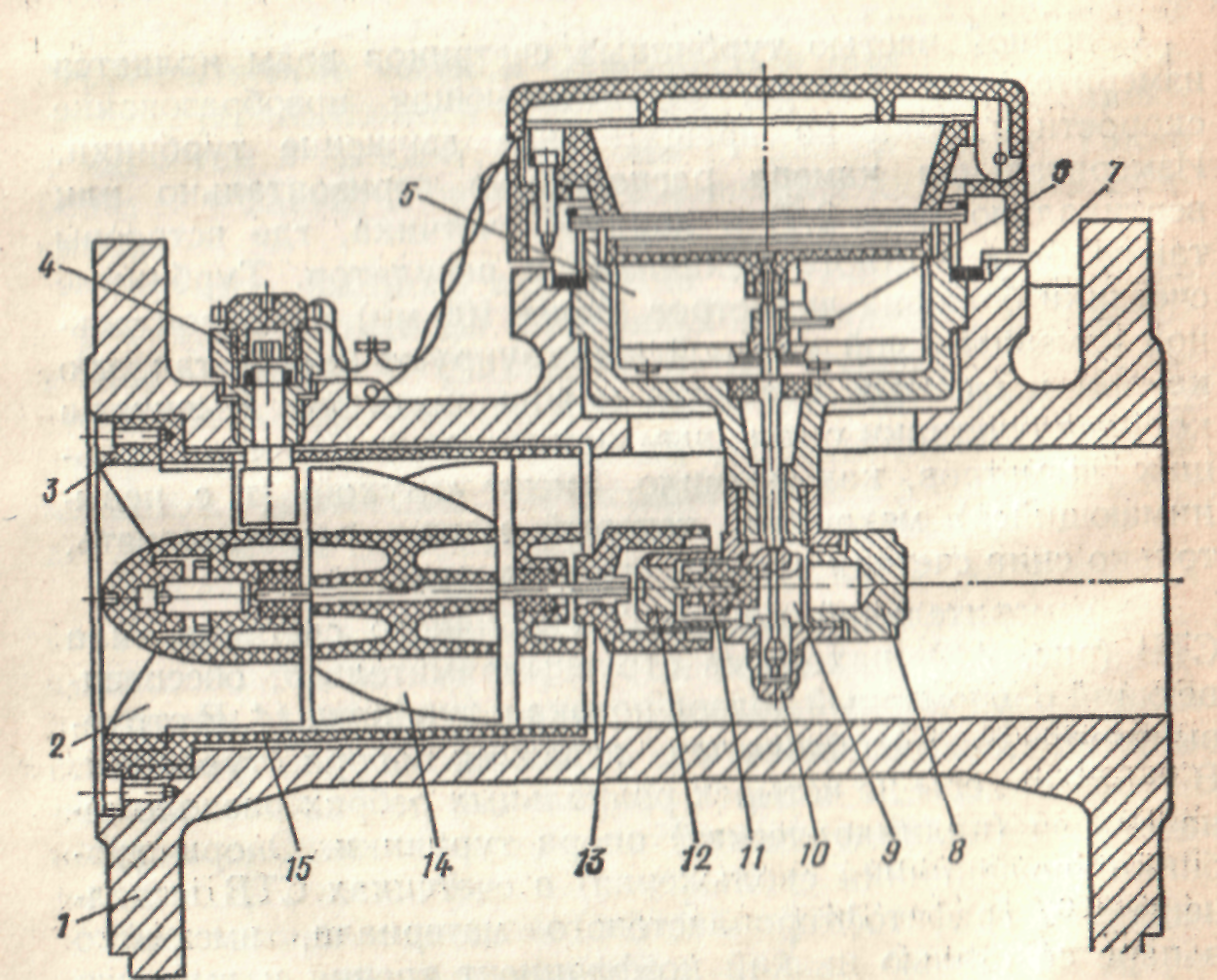

Рис.10 Розріз турбінного лічильника води СТВ
