4. Технология возведения подземных сооружений

4.1. Возведение сооружений открытым способом Возведение фундаментов и стен из сборных элементов

Возведение ленточных фундаментов. Ленточные фундаменты обычно выполняют из железобетонных блоков-подушек и уложенных по ним одного или нескольких рядов стеновых блоков, которые могут являться также и блоками стен подвалов (рис. 4.1).

До начала монтажных работ производят разбивку и закрепление осей на обноске. На обноске по осям натягивают проволоки и с помощью отвесов закрепляют пересечения осей кольями в котловане.

Монтаж ленточных фундаментов начинают с укладки угловых бло­ков-подушек, которые являются маячными, а также промежуточных маячных блоков на расстоянии около 20 м между ними, преимущественно в местах примыкания поперечных стен к продольным. Проме­жуточные блоки укладывают последовательно от маячного углового блока до маячного промежуточного, определяя их положение в плане по причальному шнуру. Проектная отметка верха фун­даментных блоков-подушек обеспечивается тщательной подготовкой под нужную отметку поверхности основания.

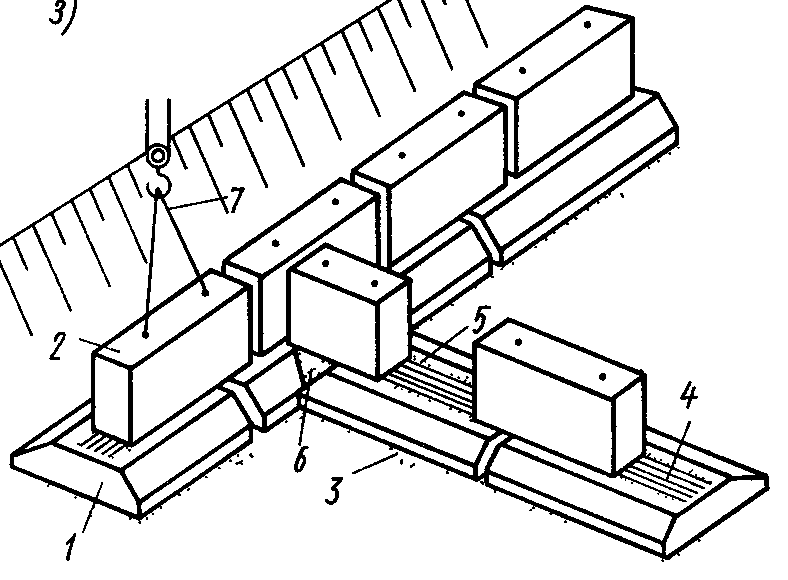

Рис. 4.1. Монтаж сборных ленточных фундаментов: 1 — фундаментный блок; 2 — стеновой блок; 3 — песчаная подготовка; 4 — армированный пояс; 5 — постель из раствора; 6 — заделка монолитным бетоном; 7 — строп

Блоки-подушки ленточных фундаментов монтируют способом «на весу» стреловыми гусеничными или пневмоколесными кранами. Иногда при­меняют и башенные краны, которыми впоследствии будут монтиро­вать надземные конструкции здания. Фундаментные блоки желательно монтировать непосредственно с транспортных средств.

После укладки всего ряда блоков-подушек проверяют правильность их положения относительно разбивочных осей с помощью теодолита или отвеса. Отметки верхних поверхно­стей блоков-подушек, если они являются основаниями для установки вышележащих конструкций (панелей наружных и внутренних стен и др.), проверяют нивелировкой.

Последующие ряды ленточных фундаментов или стен подвалов монтируют из стеновых блоков на растворе с тщательным заполнением горизонтальных и вертикальных швов. Вертикальные швы в смежных по высоте рядах блоков перевязывают. В местах примыкания поперечных стен к продольным перевязывают швы примыкания к каждому ряду с закладкой в гори­зонтальные швы сварных арматурных сеток.

Монтаж стеновых блоков фундаментов ведут по рядам, начиная также с укладки маячных блоков на слое раствора. Затем на этих блоках укрепляют причальный шнур и по нему и по нанесенным на блоках-подушках разбивочным рискам укладывают все промежуточные стеновые блоки.

После укладки последнего ряда блоков проверяют правильность их положения относительно разбивочных осей с помощью теодолита или отвеса, а также выполняют нивелировку поверхности верхнего ряда блоков.

Возведение фундаментов стаканного типа. Монтаж фундаментов под колонны выполняют аналогично монта­жу ленточных фундаментов способом «на весу» и такими же кранами. При большой ширине здания и сплошном котловане монтаж часто осуществляют с перемещением крана по дну котлована и с подачей элементов фундаментов непосредственно в кот­лован.

Монтаж фундаментов под колонны обычно начинают от одного тор­ца здания к другому. Фундаменты устанавливают на тщательно вы­ровненное под проектную отметку основание, совмещая риски на всех четырех боковых поверхностях подушки блока с рисками, нанесенными на скобы или колышки, забитые в основание при подготовке к монта­жу фундаментов (рис. 4.2).

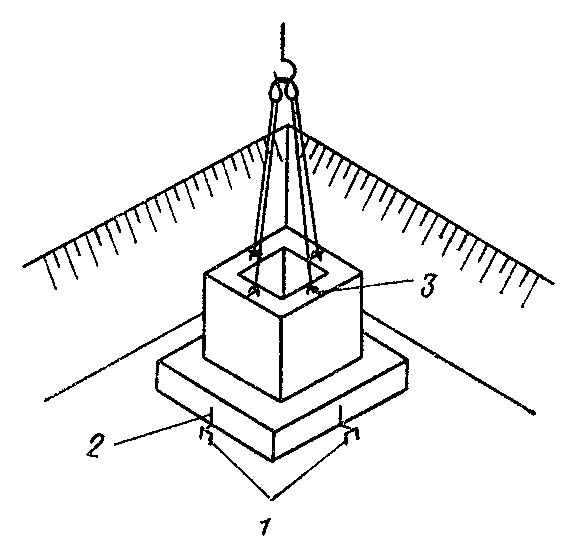

Рис. 4.2. Монтаж фундамента под колонну: 1 — скобы с разбивочными рисками; 2 — риски на боковых гранях подуш­ки блока; 3 — риски на верхней по­верхности подколонника

После монтажа фундаментов всего здания или отдельных участков с помощью теодолита проверяют правильность положения фундамен­тов в плане относительно разбивочных осей, а с помощью нивелира - отметки дна стакана всех фундаментов.

После монтажа фундаментов под колонны монтируют фундаментные балки, которые опирают на специальные бетонные стол­бики, устанавливаемые на обрезы по­душки фундаментного блока. Высота опорных столбиков должна быть такой, чтобы при укладке на них фундаментных балок на слой рас­твора верх балки располагался на 3 см ниже отметки пола первого этажа зда­ния. Фундаментные балки монтируют способом «на весу» теми же кранами, которыми монтируют фунда­менты.

Возведение стен. Стеновые панели подземной части зданий устанавливают, как правило, методом свободного монтажа. Часто сборка наружных и внутренних панелей производится с помощью специальной мон­тажной оснастки, позволяющей уста­навливать панели и временно их закреп­лять.

В комплект входят: штанги с осе­выми фиксаторами для крепления внутренних поперечных панелей, разд­вижные скобы для крепления наруж­ных панелей, струбцины-фиксаторы для крепления внутренних продольных панелей, телескопические подкосы со струбцинами для крепления базовых панелей.

Монтаж панелей внутренних поперечных стен выполняют с помощью штанг с осевым фиксатором (рис. 4.3). Это позволяет устанавливать в проектное положение стеновые панели по их осям и вре­менно их закреплять.

До начала монтажа должны быть выполнены все работы по укладке фундаментных блоков и геодезическая разбивка панелей.

После временного закрепления и выверки базовых панелей приступают к монтажу последующих панелей. Подаваемую краном панель не доводят до растворной постели на 2—4 см и закрепляют штангами-фиксаторами к ранее ус­тановленной панели. После закрепле­ния панель опускают в проектное по­ложение.

Достижение проектного положе­ния между панелями обеспечивается соединением последующей панели с предыдущей. В поперечном направ­лении положение внутренних стено­вых панелей контролируют по их тор­цевым граням и рискам, нанесенным на фундаментные блоки продольных стен.

Рис. 4.3. Технология монтажа панелей подземной части здания: а — схема установки монтажной оснастки; б — штанга с осевым фиксатором; в — осевой зажим; 1 — панели; 2 — штанги с осевыми фиксаторами; 3 — фундамент; 4 — корпус штанги; 5 — замок; 6 — осевой зажим; 7 — нарезная втулка с прижимом; 8 — шпилька с левой и правой резьбой; 9 — втулка; 10 — упорное кольцо; 11 — вороток

Монтаж цокольных панелей вы­полняют после завершения установки на захватке поперечных стеновых панелей. Монтируют цокольные па­нели с помощью раздвижных скоб или монтажных связей. Каждую цо­кольную панель после подачи краном опускают на растворную постель, ори­ентируя по рискам геодезической разбивки и шнуру, и временно крепят к внутренним поперечным стенам с по­мощью раздвижных скоб.

После монтажа и постоянного за­крепления панелей наружных и внут­ренних стен на захватке монтажные приспособления снимают. По мере монтажа стен в ячейках лестничных клеток монтируют лест­ничные площадки и марши. Перекры­тия монтируют после окончания мон­тажа стен и заделки стыков.
