5.5. Технология возведения объемно-блочных зданий

Метод объемно-блочного домостроения заключается в возведении зданий из полностью законченных отделкой объемных элементов заводско­го изготовления. В виде объемных элементов изготовляют блоки комнат, кухонь, лестничных клеток, санузлов, шахт лифтов, балконов и лоджий, входных тамбуров, квартир, вентиляционные блоки.

Применяют несколько конструктивных систем объемно-блочных зданий: несущие блоки имеют размеры, соответствую­щие размерам комнаты, ширины здания, квартиры; каркасные системы сочетают с самонесущими блоками и др. Наиболее рас­пространены здания, собирае­мые из блоков размером на комнату массой 6-10 т (рис. 5.15).

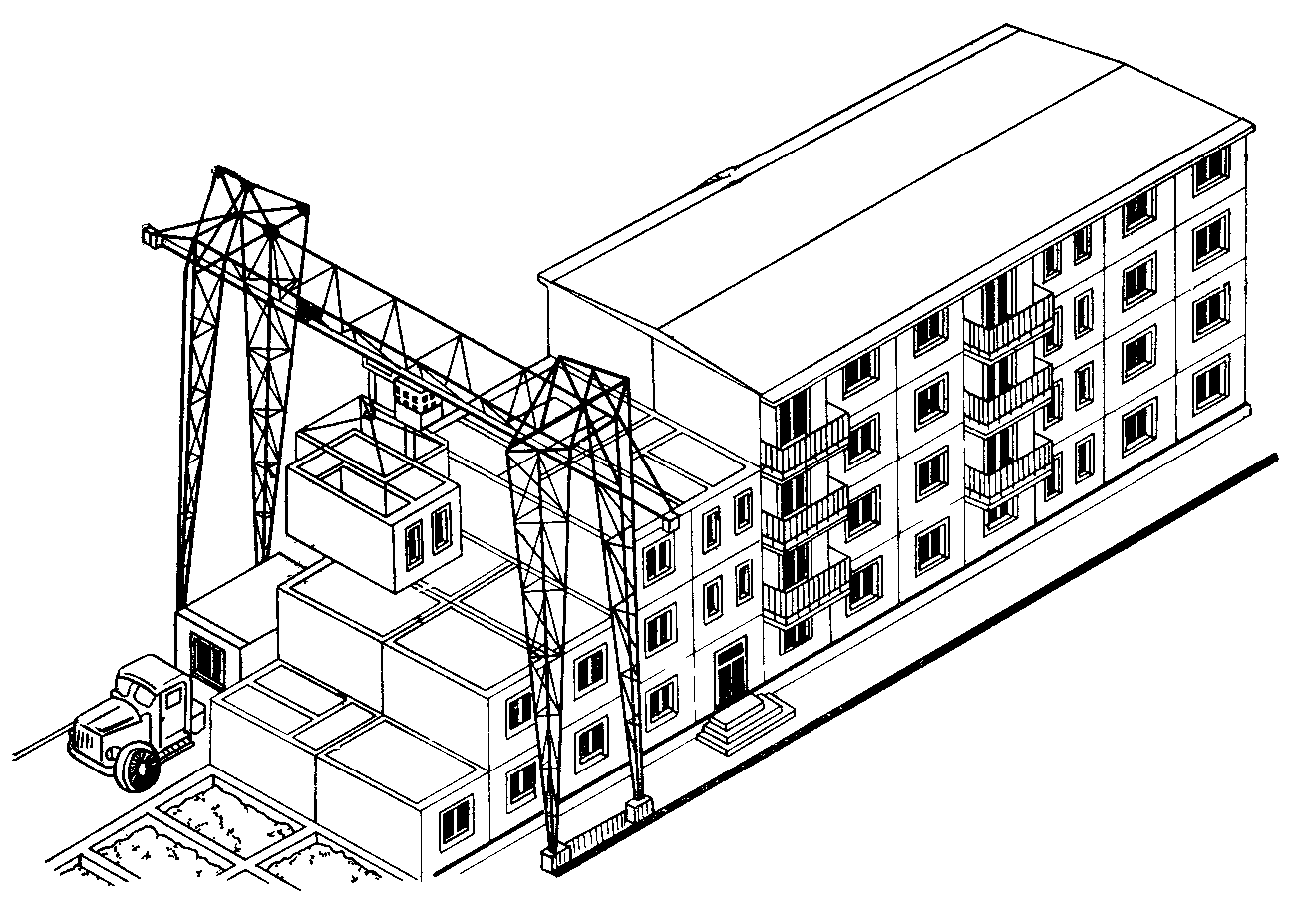

Рис. 5.15. Возведение дома из объемных элементов при помощи козлового крана

Монтаж объемных элементов следует вести непосредственно с транспорт­ных средств. Здания высотой до пяти этажей из несущих объемных эле­ментов размером на комнату или на ширину здания прямоугольной конфигурации в плане наиболее удобно монтировать козло­выми кранами. Здания высотой более пяти этажей или ломаной конфигурации в плане монтируют при помощи стреловых, башенно-стреловых (рис. 5.16) или башенных кранов (рис. 5.17, в).

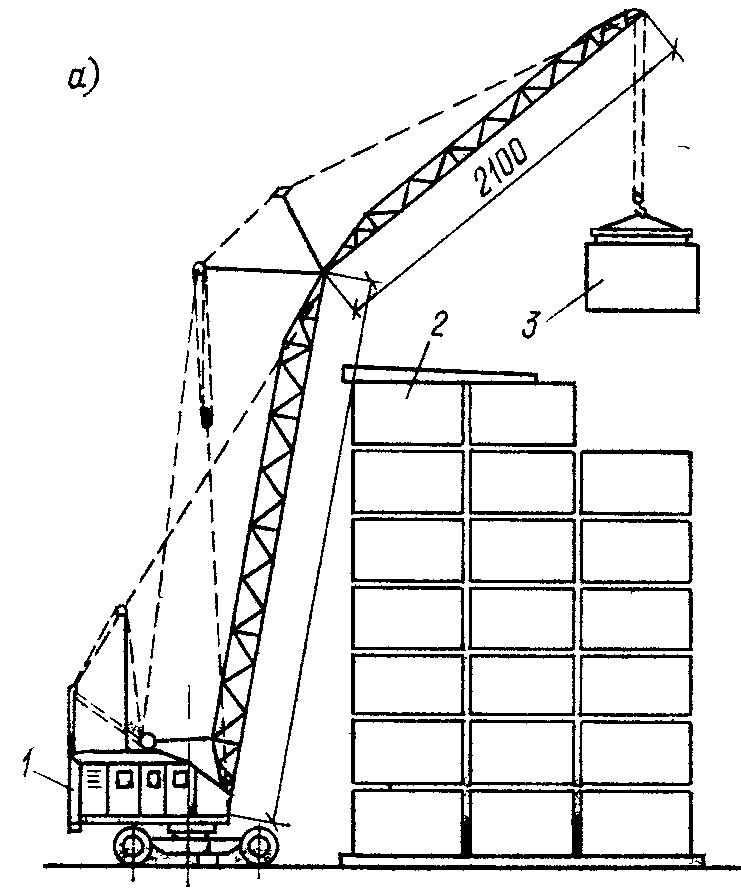

Рис. 5.16. Схема возведения здания краном с башенно-стреловым оборудованием: 1 — пневмо­колесный кран; 2 — собранная часть здания; 3 — монти­руемый объемный блок

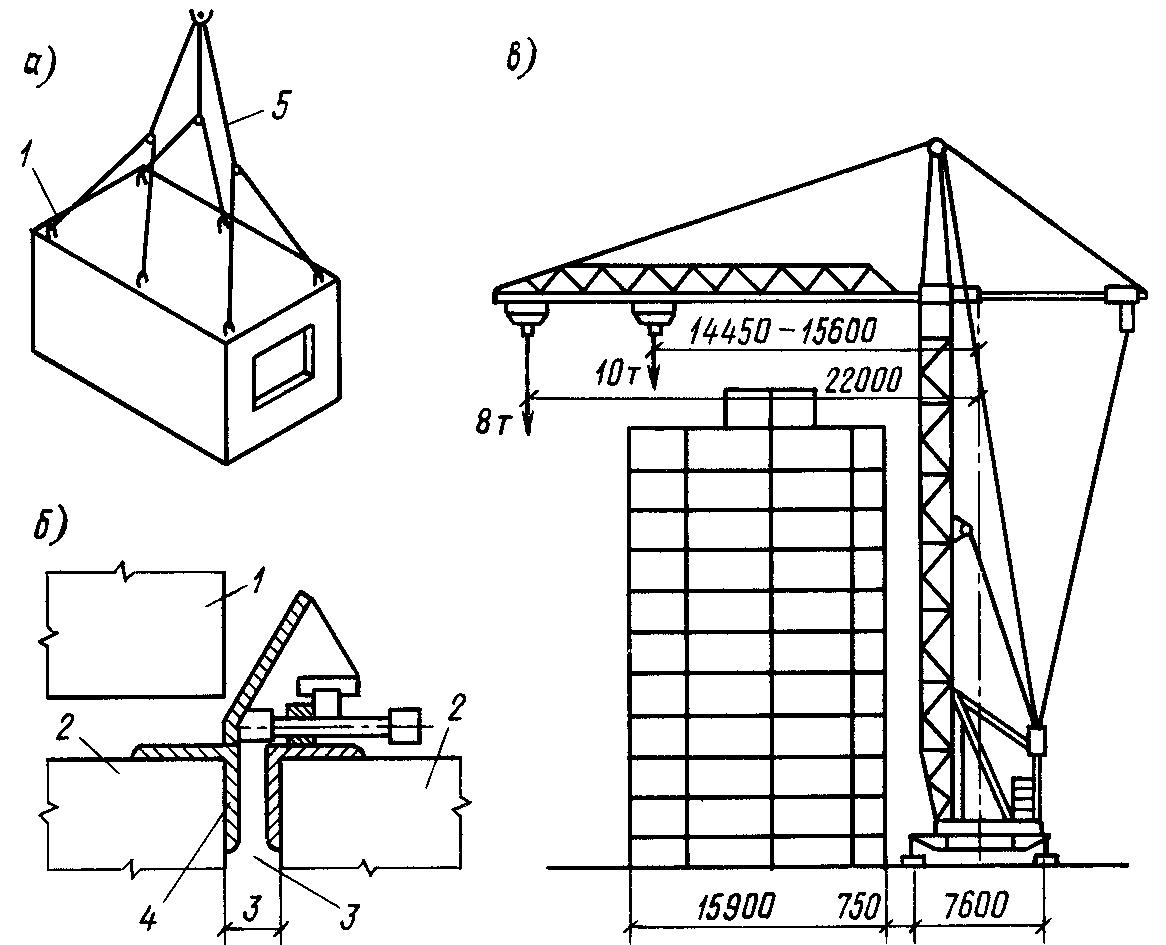

Рис. 5.17. Схема монтажа здания из объемных блоков: а — строповка блока; б — установка в проектное положение; в — расположение башенного крана; 1 — блок монтируемый; 2 — блок установленный; 3 — проектный зазор; 4 — устройство для выверки; 5 — балансирный строп

Здания возводят поэтажно или секциями с последовательным их возведением на всю высоту. Башенный кран ведет монтаж «на себя». Стреловой кран может перемещаться по периметру здания или, если можно вести монтаж вертикальными секциями, в контуре здания. Строповку блоков производят балансирными стропами (рис. 5.17, а) или траверсами (рис. 5.18).

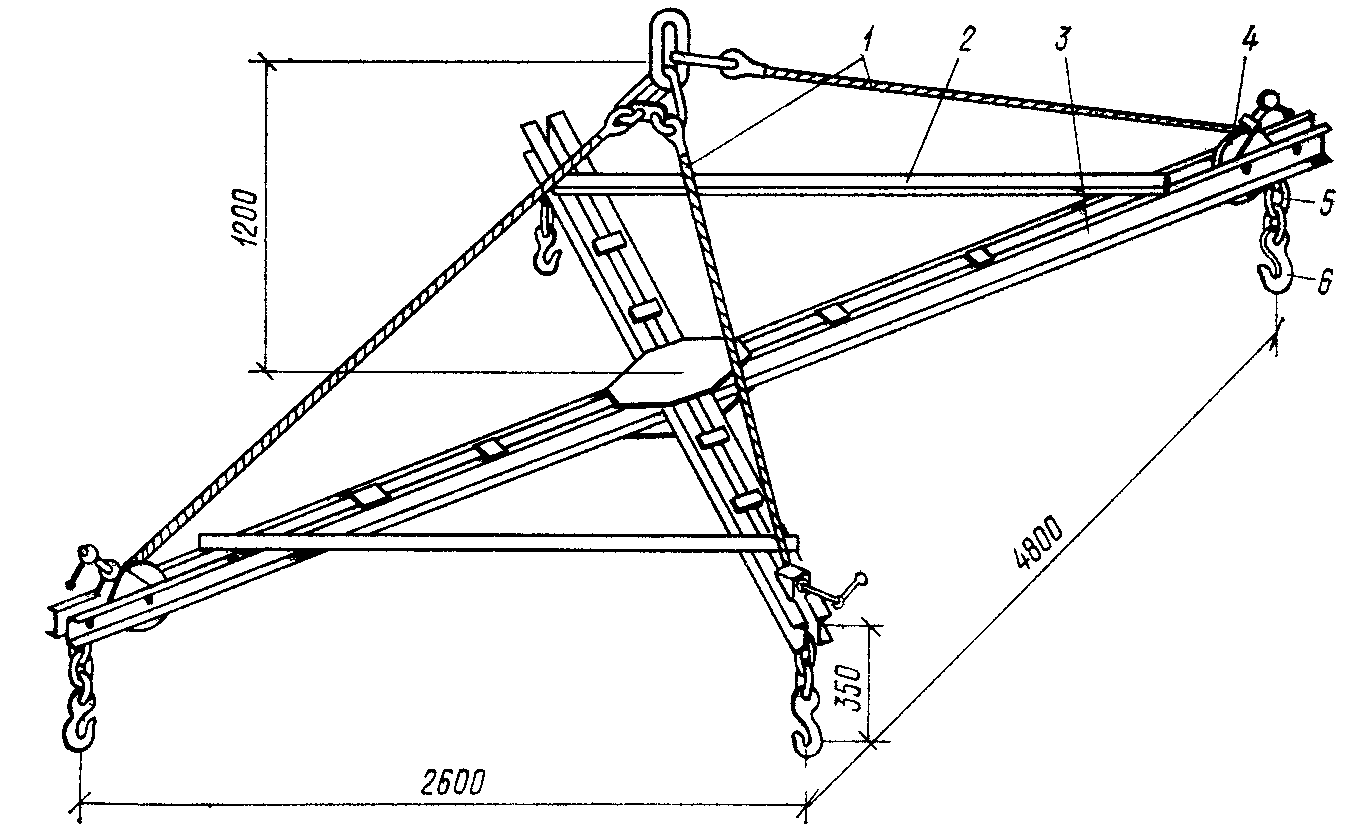

Рис. 5.18. Балансирная траверса для монтажа объемных элементов: 1 — тросовый подвес; 2 — схватки; 3 — балки; 4 — блоки; 5 — цепь, 6 — крюки

Блоки устанавливают в проектное положение, выверяя их положение с помощью фиксаторов (рис. 5.17, б). Временное закрепление блоков не требуется. После установки блока в проектное положение сваривают закладные детали, выполняют стыки коммуникаций и герметизируют стыки между блоками.

Существуют бескрановые методы возведения зданий из объемных элементов — с при­менением различного рода домкратных устройств.

На рис. 5.19 приведена схема возведения пятиэтажного жилого дома с несущими предварительно-напряженными желе­зобетонными колоннами и опирающимися на них объемными блоками размером на пролет здания. Вначале монтируют кровельные панели. Четырьмя домкратами, работающими по принципу фрикционного зацепления, панель перемещают по колонне и поднимают ее на проектную отметку. Таким способом монтиру­ют все кровельные перекрытия, которые образуют жесткую ди­афрагму и обеспечивают жесткость всей системы. Затем после­довательно в том же порядке производят монтаж всех объемных блоков поэтажно одной или несколькими ступенчатыми вертикальными захватками. После того как очередной монтируемый блок закрепляют на стальных опорах, автоматически выталкива­емых по мере достижения блоком проектных отметок, домкрат обратным ходом опускают вниз. В процессе подъема горизон­тальность монтируемого блока контролируют специальными ин­дикаторами.

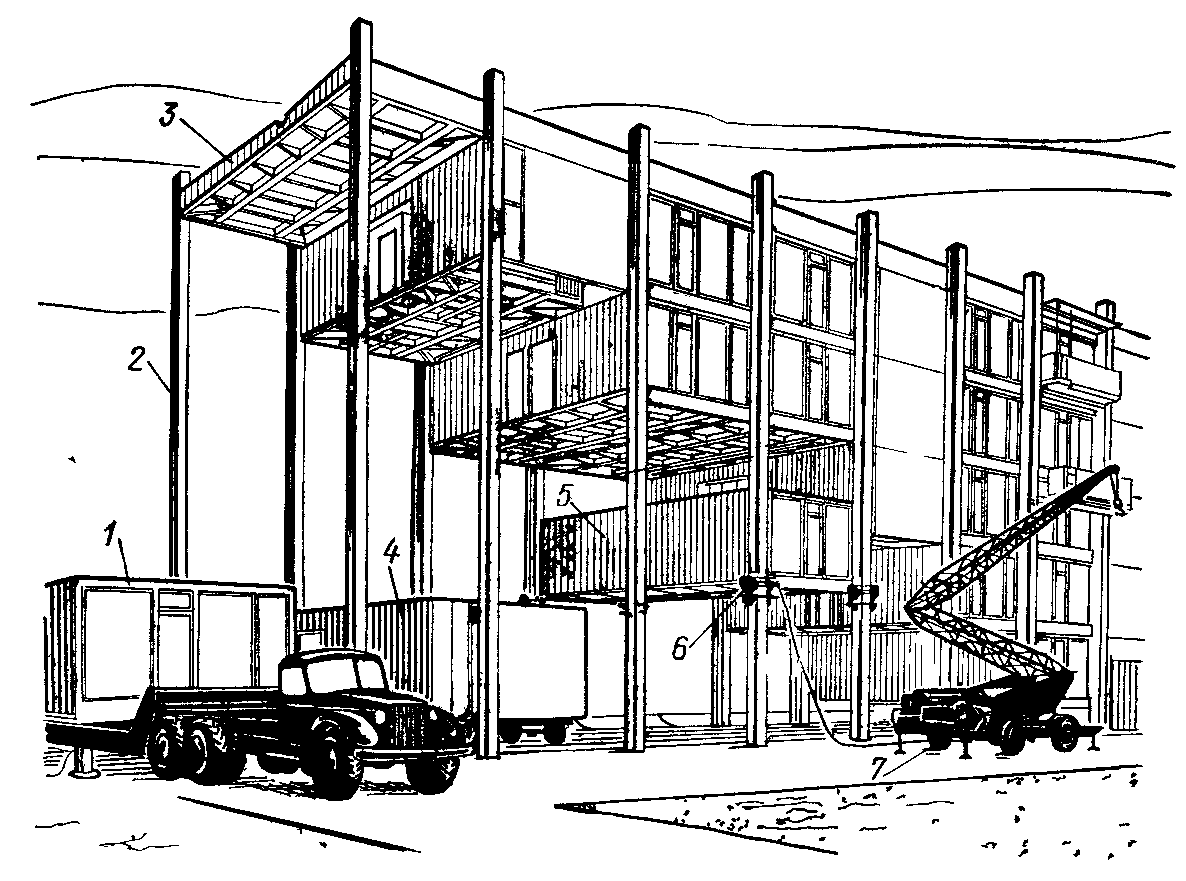

Рис. 5.19. Возведение дома из объемных элементов при помощи домкратов фрикционного зацепления: 1 — блок в момент разгрузки; 2 — колонна; 3 — кровельная панель; 4 — подача блока на тележке в монтажную зону; 5 — блок в стадии подъема; 6 — шагающий домкрат; 7 — самоходная вышка
