5.4. Технология возведения каркасно-панельных зданий

Жилые и общественные здания повышенной этажности вы­полняют каркасно-панельными. Сборные элементы таких зданий, имеющих обычно высоту 16 и более этажей, это железобетонные колонны высо­той в один или два этажа, ригели, панели перекрытий и навес­ные стеновые панели.

Для монтажа каркасно-панельных зданий применяют башен­ные, башенно-стреловые или приставные краны

Монтаж каркасно-панельных зданий ведут поярусно. Высоту яруса принимают в соответствии с высотой колонн. Каркасные здания с полным каркасом имеют обычно колонны высотой в два-три этажа. Высота яруса принимается двух-, трехэтажной. В каркасных зданиях с неполным каркасом, т.е. с наружными несущими стенами, колонны имеют высоту в один этаж, и, соот­ветственно, высоту яруса принимают равной одному этажу.

Основное технологическое требование, предъявляемое к мон­тажу каркасно-панельных зданий — это обеспечение жесткости и устойчивости каркаса как в процессе монтажа, так и после его завершения. Для этого монтаж каждого яруса здания ведут от­дельными блоками. Каждый блок собирают из четырех колонн, ригелей и плит перекрытий на два этажа. Монтаж каждого смежного блока начинают после сварки и замоноличивания всех стыковых соединений, а монтаж каждого очередного яруса — после выполнения этих работ на нижележащем ярусе.

Возведения каркасно-панельных зданий с объемом сборного железобетона 700 м³ и более рекомендуется производить ограниченно свободным методом с помощью рамно-шарнирных индикаторов (РШИ, рис. 5.11). В остальных случаях применяют свободный метод монтажа (рис. 5.12) или используют одиночные кондукторы (рис. 5.13).

Как правило, используется комплект монтажной оснастки, состоящий из четырех РШИ. Каркас с одной стоянки РШИ собирают на высоту двух этажей яруса колонн с соблюдением следующей очередности монтажа элементов: устанавливают и сваривают между собой по высоте колонны; устанав­ливают и крепят к колоннам стальные связи; укладыва­ют и приваривают к консолям колонн ригели первого, затем второго этажей яруса; укладывают и сваривают между собой межколонные плиты первого, а затем вто­рого этажей яруса колонн; устанавливают сборные пе­регородки на пер­вом этаже в пролетах между РШИ, укладывают в про­летах между РШИ плиты перекрытий первого этажа; устанавливают сборные перегородки на втором этаже в пролетах между РШИ; укладывают в пролетах между РШИ плиты перекрытий второго этажа; РШИ переста­вляют на следующие позиции, а в освободившихся ячейках монтируют недостающие элементы. РШИ пере­ставляют на новую позицию только после обеспечения пространственной развязки каркаса и выполнения сва­рочных работ, предусмотренных проектом.

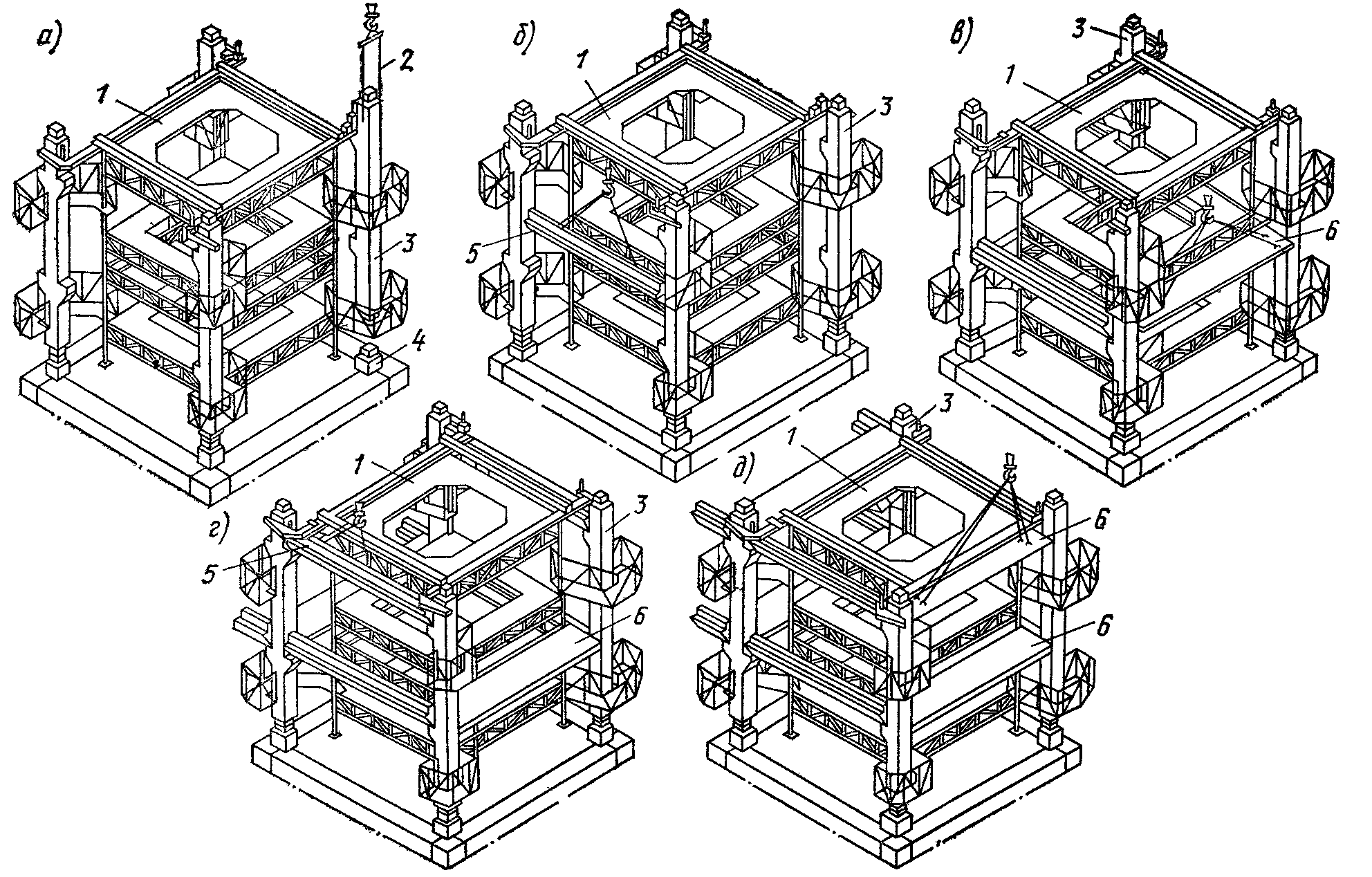

Рис. 5.11. Последовательность монта­жа элементов каркаса при применении РШИ: 1 — РШИ; 2 — траверса; 3 — колон­на; 4 — оголовок нижестоящей ко­лонны; 5 — ригель; 6 — связевая плита

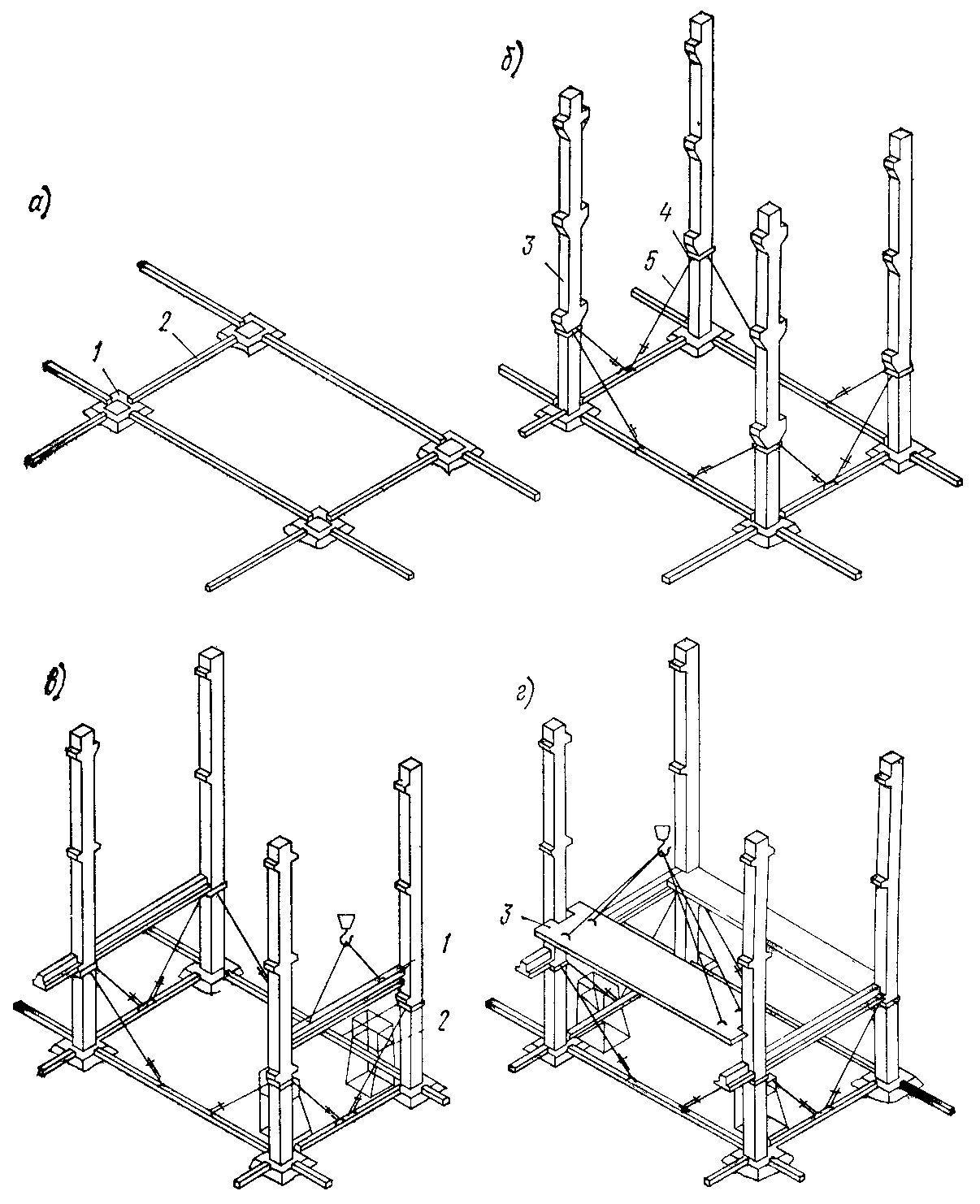

Рис. 5.12. Сборка каркаса с многоэтажными колоннами при применении комплек­та монтажной оснастки конструкции ЦНИИОМТП: а — укладка опорных балок; б — установка колонн; в — укладка ригелей; г — укладка плит перекрытий; 1 — стакан фундамента; 2 — опорная балка; 3 — колонна; 4 — хомут; 5 — подкос

Рис. 5.13. Схемы монтажа элементов каркаса с применением одиночных кондук­торов: а — установка кондукторов; б — установка колонн; в — укладка ригелей пер­вого этажа; г — укладка плит перекрытия; 1 — одиночный кондуктор; 2 — ого­ловок нижестоящей колонны; 3 — колонна; 4 — пальцевой захват; 5 — ригель; 6 — межколонная плита перекрытия

Технологическая последовательность возведения зданий с безбалочными перекрытиями определяется разбивкой здания на монтажные зоны. В пределах этих зон все одноименные элемен­ты монтируют последовательно (рис. 5.14).

Сборные конструкции монтируют в такой последова­тельности: устанавливают колонны, капители, затем ук­ладывают межколонные и пролетные плиты.

Колонны первого этажа устанавливают в стаканы фундаментов с помощью клиновых вкладышей. Капители монтируют после достижения бетоном за­моноличивания летом 70 % проектной прочности, зимой 100 %. Перед началом монтажа капителей с двух сторон колонны устанавливают перекатные площадки при вы­соте этажа до 4,8 м и приставные лестницы-площадки при высоте этажа 6 м.

Монтаж межколонных плит начинают с установки площадок или лестниц для подъема на капители, нане­сения осевых рисок на капителях и плитах и выправле­ния арматурных выпусков. Межколонную плиту стропят четырехветвевым стропом и укладывают на капители, соблюдая равные длины площадок опирания концов межколонных плит. Расстроповывают межколонную пли­ту, сваривают выпуски арматуры. Аналогично монтиру­ют остальные межколонные плиты в пределах монтаж­ной зоны.

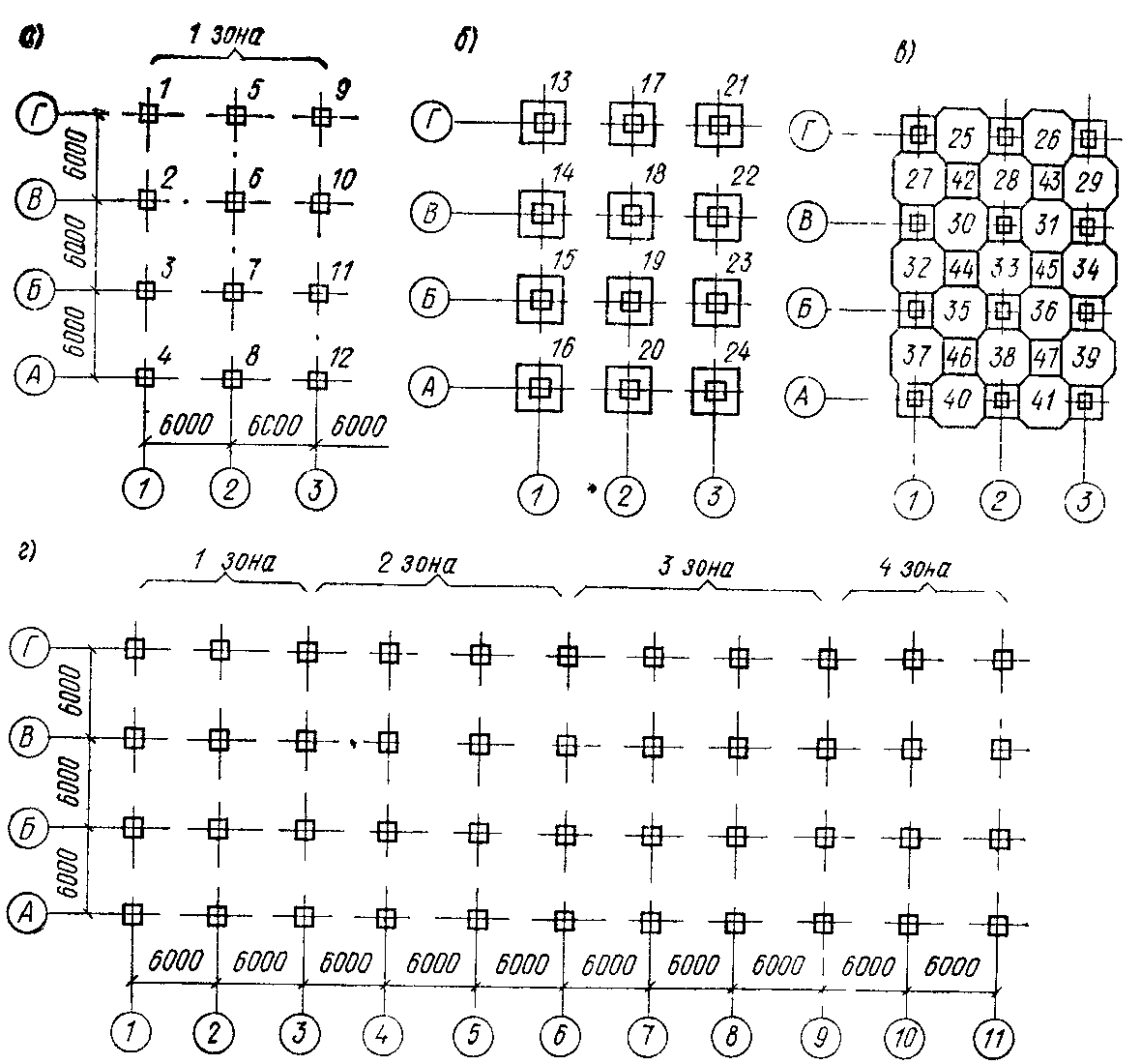

Рис. 5.14. Технологическая последовательность возведения здания с безбалочными перекрытиями: а — установка колонн; б — укладка капителей; в — укладка межколонных и пролетных плит; г — зоны монтажа конструкций

Монтаж пролетных плит начинают только после ук­ладки всех межколонных плит перекрытий и сварки их стыков в пределах монтажной зоны. Пролетную плиту стропят четырехветвевым стропом и укладывают на за­кладные детали межколонных плит с соблюдением рав­ных зазоров между пролетными и межколонными пли­тами. Расстроповывают плиту и сваривают выпуски арматуры пролетной плиты с закладными деталями межколонных плит. Монтаж конструкций второго этажа выполняют аналогично.
