Расчет газоснабжения групп зданий микрорайона
По плану застройки микрорайона, выполненному для всего количества домов, строят расчетную схему газоснабжения.
Для удобства расчета здания микрорайона разбивают на группы по 6-7 домов в каждой и задаются предварительными направлениями газов к потребителям.
Гидравлический расчет системы выполняют по расчетной схеме от самого удаленного ввода в здание, суммируя все расходы газа на ответвлениях до точки врезки в кольцевой распределительный газопровод.
Расчет производят для одной группы зданий, наиболее неблагоприятной по давлению и нагрузке, а на расчетной схеме обозначают разводку ко всем группам зданий.
Расчетные расходы газа, диаметры трубопроводов, потери давления определяют по тем же формулам и номограмме, что и для внутридомовой разводки.
Средние удельные потери давления:
расчетный
перепад давления, Па (прил. 4, табл. П4.7).
Расчетная длина определяется с учетом потерь давления на местных сопротивлениях по формуле (2.4)
Давление в узле определяется следующим образом:
(4.2)
номинальное
давление перед бытовыми приборами, Па,
берется по прил. 4, табл. П4.7.
удельные
потери давления, Па/м.
Отклонение от величины рекомендуемого перепада давления для данной сети допускается ± 10 %:
При необходимости сеть увязывают.
Весь расчет сводят в таблицу.
.
Таблица 4.1 – Гидравлический расчет дворовых сетей
№ участка |
Приборы в квартире |
Кол-во квартир |
Коэффициент одновременности Ко |
Расход газа, м3/ч |
Длина участка l, м |
Расчетная длина lр, м |
Средние удельные потери давления ΔРср, Па/м |
Диаметр газопровода d×S, мм |
Удельные потери давления ΔР, Па/м |
Потери давления на участке ΔР·lр, Па |
Давление в узле Ру, Па |
||
1 |
ВПГ-18, ГП-4 |
15 |
0,19 |
10,11 |
83,3 |
91,6 |
0,270 |
76х3 |
0,1 |
9,2 |
1754,8 |
||
2 |
ВПГ-18, ГП-4 |
30 |
0,176 |
18,74 |
25,0 |
27,5 |
89х3 |
0,12 |
3,3 |
1758,1 |
|||
3 |
ВПГ-18, ГП-4 |
45 |
0,171 |
27,31 |
58,3 |
64,1 |
108х4 |
0,11 |
7,1 |
1765,2 |
|||
4 |
ВПГ-18, ГП-4 |
60 |
0,166 |
35,35 |
25,0 |
27,5 |
108х4 |
0,15 |
4,1 |
1769,3 |
|||
5 |
ВПГ-18, ГП-4 |
75 |
0,165 |
43,92 |
261,0 |
287,1 |
114х4 |
0,25 |
71,8 |
1841,1 |
|||
6 |
ВПГ-18, ГП-4 |
180 |
0,161 |
102,85 |
212,3 |
233,5 |
159х4 |
0,48 |
112,1 |
1953,2 |
|||
7 |
ВПГ-18, ГП-4 |
270 |
0,161 |
154,28 |
71,7 |
78,9 |
159х4 |
0,4 |
31,5 |
1984,7 |
|||
8 |
ВПГ-18, ГП-4 |
270 |
0,161 |
207,98 |
106,7 |
117,4 |
219х6 |
0,13 |
15,3 |
2000,0 |
|||
Σ lр = 927,6 м |
Σ (ΔР·lр) = 254,3 Па |
|
|||||||||||

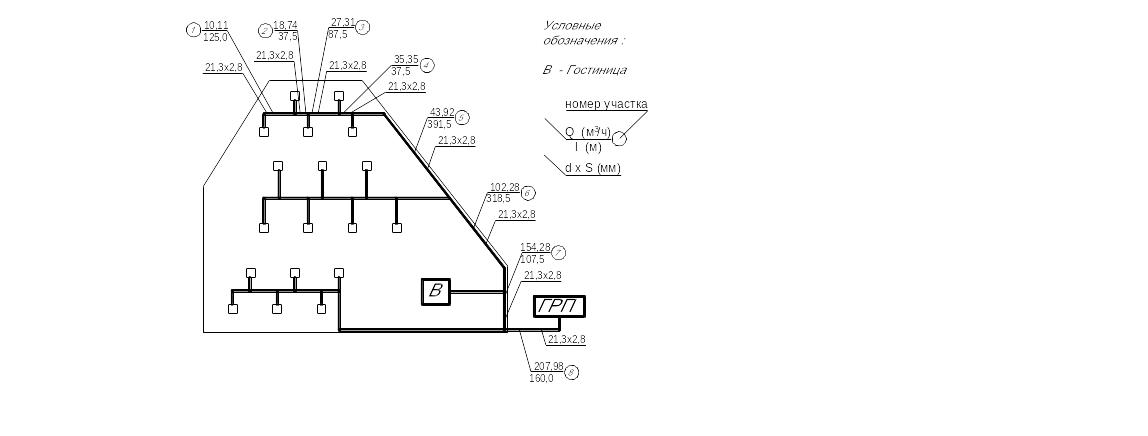

Рисунок 4.1 – Схема сети газоснабжения групп
зданий расчетного микрорайона
