Задание внешнего размера шайбы

7. Чтобы задать размер окружности, нажмите кнопку Dimension (Раз­мер) панели инструментов Sketch Relations (Взаимосвязи эскиза) или выберите Tools, Dimensions, Parallel (Инструменты, Размеры, Парал­лельный) из главного меню. Форма курсора со стрелки изменится на .

8. Наведите его на окружность и, как только окружность окрасится в красный цвет, а форма курсора изменится на , щелкните левой кнопкой мыши. Появится предварительный вид расположения размер­ных линий. Выберите удобный вид представления размера.

7. Щелкните левой кнопкой мыши еще раз. Появится диалоговое окно I Modify (Изменить).

7. В окне можно ввести значение размера или выбрать его прокруткой стрелок вверх/вниз, расположенных справа от окна ввода. Под окном ввода находится четыре кнопки, управляющие размером:

Save the current value and exit the dialog (Сохранить текущее значение и выйти из диалогового окна).

Restore the original value and exit the dialog (Восстановить исходное зна­чение и выйти из диалогового окна).

Regenerate the model with the current value (Регенерировать модель с уче­том текущего значения).

Reset spin increment value (Определить величину инкремента размера).

10.Введите с клавиатуры значение 8.20 и нажмите кнопку . Размер поя­вится в выбранном вами месте.

7. Нажмите клавишу F или выберите View, Modify, Zoom to Fit (Вид, Из­менить, В размер экрана) из главного меню.

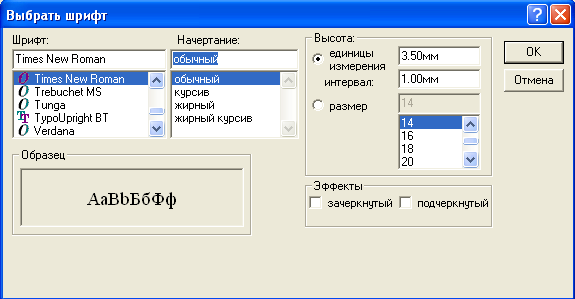

Если размер цифр слишком велик, выберите Tools, Options, Document Properties, Annotations Font, Dimension (Инструменты, Параметры, Свойства документа, Шрифт примечаний, Размер) из главного меню. Появится диалоговое окно Choose Font (Выбрать шрифт), в котором укажите требуемые параметры шрифта. Этот шрифт будет исполь­зоваться всеми размерами текущего документа.

Эскиз отверстия в шайбе

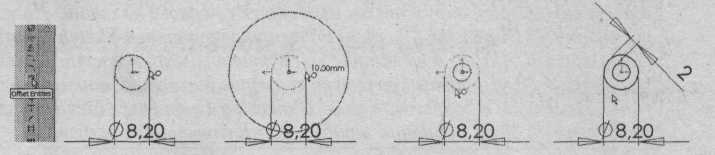

12. Нажмите кнопку Offset Entities (Смещение объектов) панели инст­рументов Sketch Tools (Инструменты эскиза) или выберите Tools, Sketch Tools, Offset Entities (Инструменты, Инструменты эскиза, Сме­щение объектов) из главного меню.

13. Наведите курсор на окружность и, как только окружность окрасится в красный цвет.

14. В Диспетчере свойств Offset Entities (Смещение объектов) выберите па­раметры Reverse (Реверс) и Select chain (Выбрать цепочку), задайте: Offset Distance (Расстояние смещения) - 2.00 мм, и нажмите ОК.

Именование размеров

12. Чтобы в процессе работы не возникало путаницы с безымянными размера­ми, эскизами и элементами, необходимо по мере создания давать им соответст­вующие имена. Для этого необходимо выполнить следующие действия.

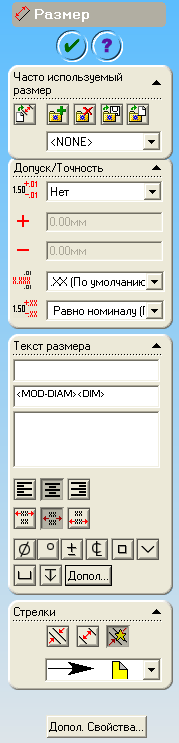

13. Наведите курсор на внешний размер шайбы. Здесь D1 имя текущего размера, a Sketch 1 — имя текущего эскиза. В Диспетчере свойств Dimension (Размер) выберите More Properties (Доп. свойства) или щелкните правой кнопкой мыши и выберите Properties (Свойства) из контекстного меню. Появится диалоговое окно Dimension Properties (Свойства размера).

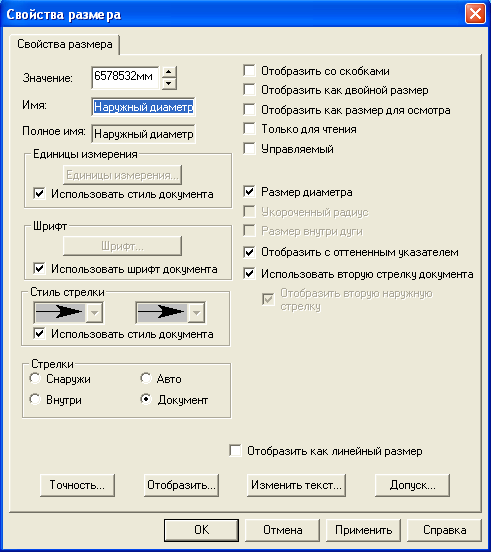

12. В поле Name: (Имя:) диалогового окна Dimension Properties (Свойства размера) введите имя «Наружный диаметр», и нажмите Apply (Приме­нить), а затем ОК.

13. Повторите эти действия для размера смещения. В поле Name: (Имя:) введите имя «Ширина шайбы».

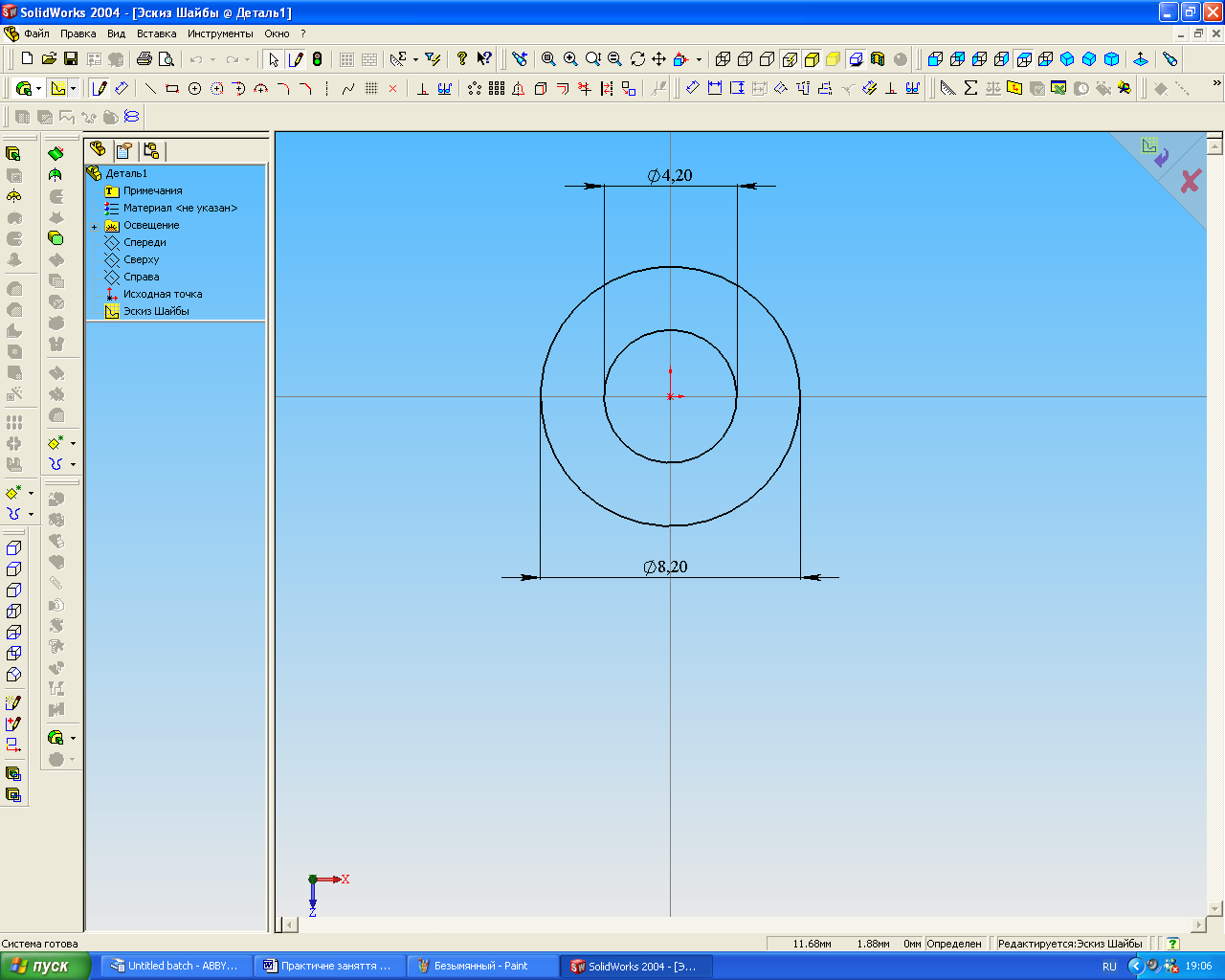

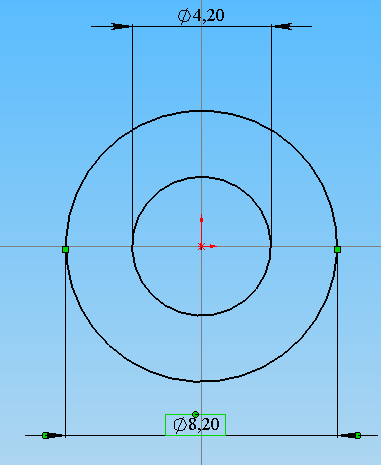

Вы можете заменить размер ширины шайбы на внутренний диаметр. Для этого выделите диаметр смещения и нажмите клавишу Del (Уда­лить). На экране появится сообщение, предупреждающее вас о том, что удаление размера приведет к удалению из эскиза связанных со сме­щением взаимосвязей. Нажмите Yes (Да). Размер смещения исчезнет, а цвет внутренней окружности изменится с черного на синий. Нажми­те кнопку , Dimension (Размер) панели инструментов Sketch Relations (Взаимосвязи эскиза) и щелкните по внутренней окружности. Появит­ся размер 4.20 мм, равный разности размеров диаметра шайбы и ее ши­рины. Измените в диалоговом окне Dimension Properties (Свойства раз­мера) имя размера «Ширина шайбы» на «Внутренний диаметр».

19. Щелкните по имени Sketchl (Эскиз1) в дереве проекта FeatureManager (Диспетчера конструктивных элементов) и нажмите клавишу F2.

20. Введите имя эскиза «Эскиз шайбы» и нажмите ESC.

21. Нажмите клавишу F или выберите View, Modify, Zoom to Fit (Вид, Из­менить, В размер экрана) из главного меню.

Вы можете изменить шрифт отдельного размера. Для этого щелкните по размеру, откройте диалоговое окно Dimension Properties (Свойства размера), и в группе Font (Шрифт) отмените параметр Use document's font (Использовать шрифт документа). Нажмите Font (Шрифт) и в диалоговом окне Choose Font (Выбор шрифта) установите парамет­ры шрифта данного размера.

12. Нажмите кнопку Sketch (Эскиз) панели инструментов Sketch (Эс­киз) или выберите Insert, Sketch (Вставка, Эскиз) из главного меню, чтобы закрыть эскиз.

Также эскиз можно закрыть с помощью Confirmation corner (Угла под­тверждения), который расположен в правом верхнем углу графической области.
