2.26. Регулирование речного стока гидроузлами.
Регулирование стока заключ-ся в перераспред стока по времени. в соответствии с потребностями хоз. деятельности человека.
Различают 4 вида регулированного стока
1)суточное (на крупных реках на протяженности до 70км)
2)недельное (в некот случаях охватывает 100км)
3)годичное (охватывает 100-150км)
4)многолетнее (500-600км)
Суточное
Неравномерное потребление электроэнергии в сутки. АЭС и ТЭС работают в обычном режиме практически постоянно, а потребность в электроэнергии неравномерная.
ГЭС работает в пиковом режиме. ГЭС эффективнее, но требует больщих расходов воды, для водн. тр-та работа ГЭС не благоприятна.
Суточн регулирование не благоприятствует судох-ву, осущ-ся только в интересах энергетики
С теч суток непрерывно изм-ся глубина судов хода. Судох прорези быстрее занос-ся наносами, и пост измен.скорости течения.
Оговорено Qmin, Qср.сут, ∆Н, min уровень и энергетики не могут выходить из этих рамок.
Недельное
Не эффективно для водного транс-порта. Провальные уровни неблагоприятны судоходству
Годичное
Зимой потребность в электроэнер-гии больше, сброс воды ГЭС больше. Регулирование сводится к тому, что, при наступлении весеннего половодья полезная емкость вдхр освобождается. В половодье наполняется. Излишки сбрасываются. Затем длит. период сработки – по установленному графику из вдхр подаются зарег-е расходы воды. Сток перераспределяется только внутри данного водохоз-го года.
Многолетний
сток распределяется не только внутри отдельных лет, но и между годами. В многоводные годы вдхр наполняется до нормального подпорного уровня, а полная сработка его полезного объема происходит только к концу маловодного периода.
Регулирующий показатель - способность вдхр – сколько вдхр может перераспр. сток
Wполезн-полезная емкость водохр
Wвес.половод-объем весен половодья
Многолетн регулиров благопр работе водного транспорта
2.27. Водный режим нб г/у и организация судоходства.
Сложный режим, кот описывается дифференц ур-ем. Расчет произв-ся методом последоват приближений.
Режим турбулентный, но более или менее положительный
Исх из гидравлич режима НБ ГЭС бывает 3 участка:

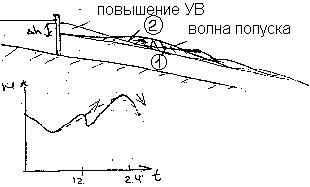

1)причальный участок, где повы-шенная интенсивность потока, кот сбрас-ся через г/у(при суточн регулиров стока в НБ ГЭС формир-ся одна волна попуска(каждые сутки)).При движении по бъефу вода распластывается. Вода движ-ся со скоростью:
Относительно берега
k-коэф учит хар-тер русла реки
Тср-средн глубина русла
Длина волны 10-15км.
Волна относит берега движ-ся со скор-тью 15-17км/час.
Высота волны попуска зависит от длины и от времени
Волна попуска имеет
2 части:
-волна наполнения
-волна отлива
Сложности при волне попуска.
Если идет наполнение русла реки, расход больше. Когда начинается понижение УВ – то расход меньше
организация с-ва
Регл-на отм-ка и ср сут-й Q
За основу – min ур-нь – проектный

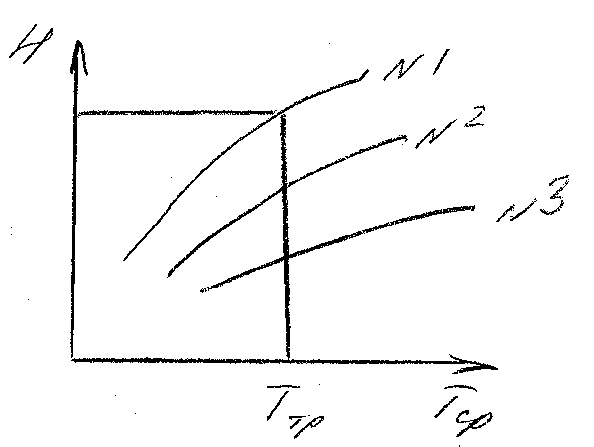

Было принято решение – организовать с/ход-во по среднесут-му уровню (т.к мин – только неб-е кол-во времени проис-т) График связи глубин и УВ
Т=to+∆Ту

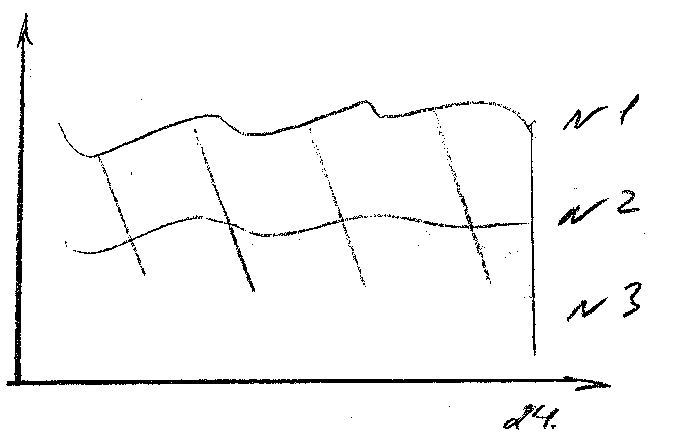

По графикаи находим время, когда может пройти судно в нужной группе перекатов.
На сегодняшний день сущ-т вместо графиков таблица, где есть зн-е t и по этому зн-ю опред-ют Т

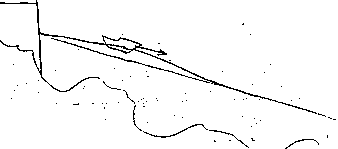

При движ. судна в низ по теч-ю, судно может идти и не по волне
