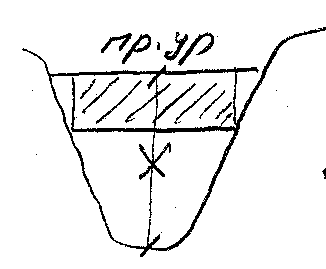

2.16. Подмостовые габариты.

Необходимо учитывать течение реки для строительства опор

РСУ (расчетн судох уровень) должен соответствовать уровню 4% обеспеченности

Ширина моста = 2/3Вг (гарантированной ширины)

РСУ назначается в зависимости от класса реки

Мост не должен попадать на перекат

Габариты мостов согласовывает гидротехник

Условные отметки сообщает гидропост, а проектная отметка моста показана на карте.

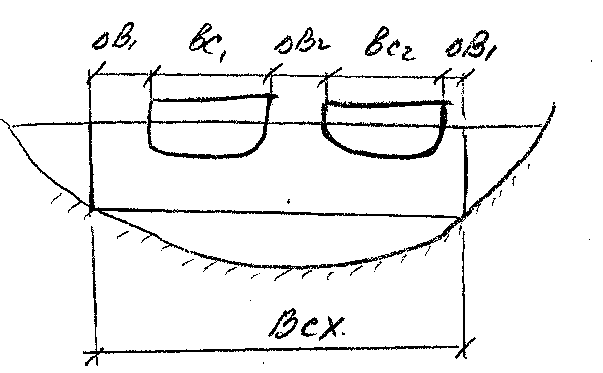

2.17. Соотношение между габаритами судового хода на реке и габаритами судна (состава).

∆Т_ПП-запас под днищем по правилам плавания

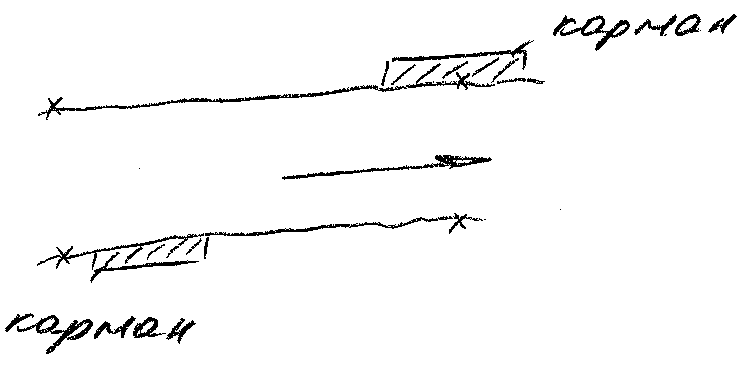

Если при 2^х стороннем движении суда не могут разойтись, то уст-ют карманы

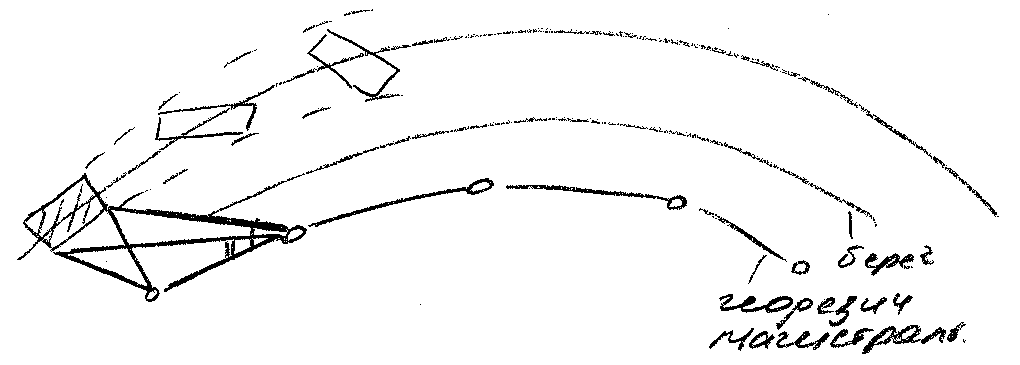

Толкаемый состав разворачивается под небольш углом дрейфа

a-коэф.заносимости движения вверх или вниз

∆Т₁-запас на дифферент при грузов операциях

∆Т₂-запас глуб на технологич утерю груза

∆Т₃-запас на ветровой сгон

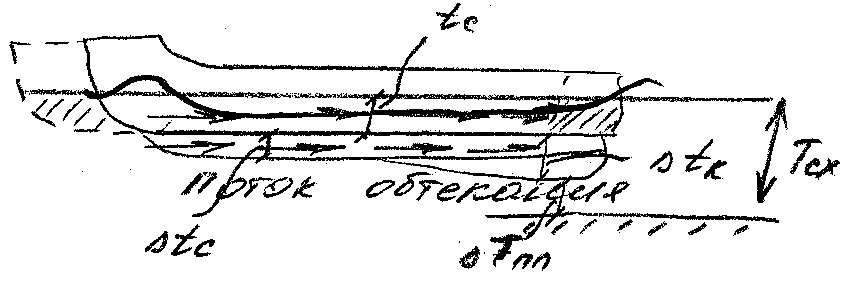

При движении судна образ-ся поток обтекания, происх пониж поверхн воды, судно проседает.

Условие безопасного прохождения

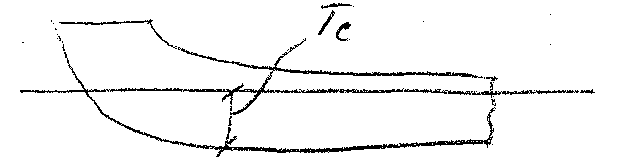

t_c-осадка в сост.покоя

∆t_c-средняя просадка судна

∆t_к-просадка судна кормовой части с учетом дифферента

условие безопасн прохожд судна по участку волного пути.

Т_с.х – глуб судового хода

t_c-осадка судна в сост покоя

υ_с-скорость судна

(в сост покоя)

Предел глубины сущ-ет у каждой реки, и если пробовать углублять ее ниже, то за счет просадки уровня воды глубина не изменится.

2.29. Русловой режим водохранилищ.

Падает транспортирующая способ-ность и начинают оседать наносы – это процесс заиления водохранил

Река имеет транспортирующ способность, если из нее удалить наносы, она будет грысть свое дно, т.к.реке некуда девать энергию.

К руслов режиму относ-ся:

1)медленное заиление водохр

υ-продольн скорость течения

υ_д-скор дрейфорых течений

d-хар-тер грунтов склона (крупность) W-скор ветра

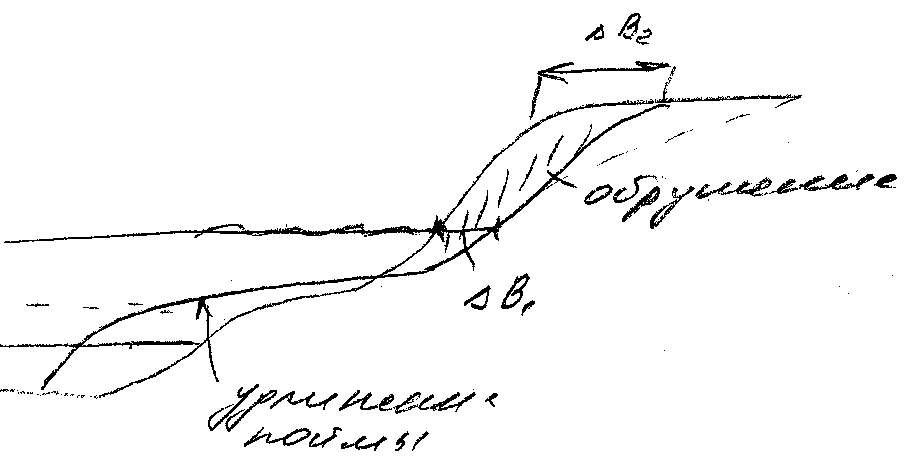

2)переработка берегов

3)

НПУ”-в межень

НПУ’-после половодья

При низких уровнях сопротивл русла реки с водохр происх при сработке после зимs? Весной половодье.

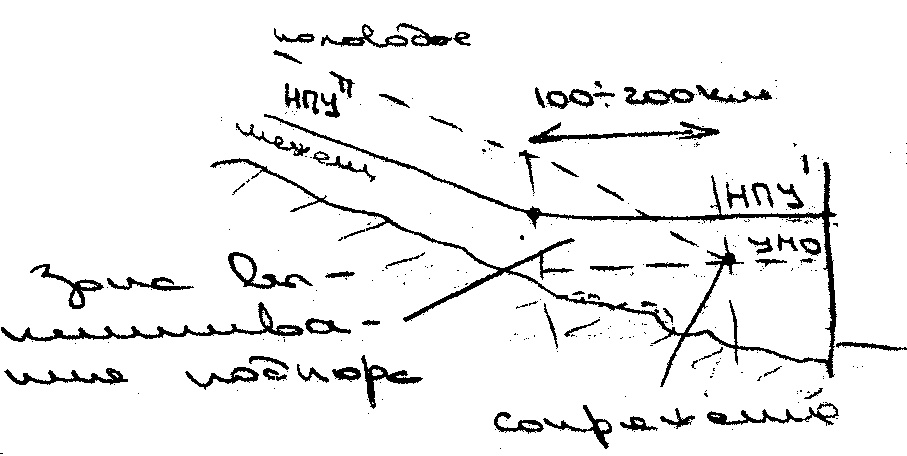

Зона выклинивания подпора – в половодье и водохр уже сработало

Режим перекатов в зонах выклинивания напорн водохр приближ-ся к режиму перекатов на своб реках.

2.15. Гарантированные и дифференцированные габариты судового хода на реках

Понятие габаритов с/х.

Гарантированные - габариты с/х (глубина, ширина, радиус закругления) установленные от проектного уровня

Гарантивор глубины яв-ся нормой

Дифференцированные - габариты с/х установленные от рабочего уровня

Проектный уровень – расчётный уровень заданной обеспеченности

Программа гарантированных габаритов с/х.

гарантированные габариты с/х регламентируются специальной программой. Задача: выравнивать ступенчатость габаритов

Напр. р. Иртыш (срезка -50)

№	L,км	Тг	Вг	Rг	НПРУСЛ
1	20	180	50	400	220
2	439	220	80	400	-180

участок №1

участок №2

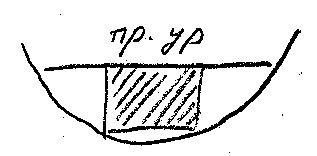

Контур с/х на перекате и плёсовой лощине.

Перекат

Т_с.х=Т_г В_с.х=В_г

Плесовая лощина

Т_с.х=Т_г В_с.х=(2-4)В_г

График дифференцированной глубины с/х.

составляется по конкретному участку по конкретному гидрологическому посту

Задавшись прогнозом уровня воды получим глубину с/х.

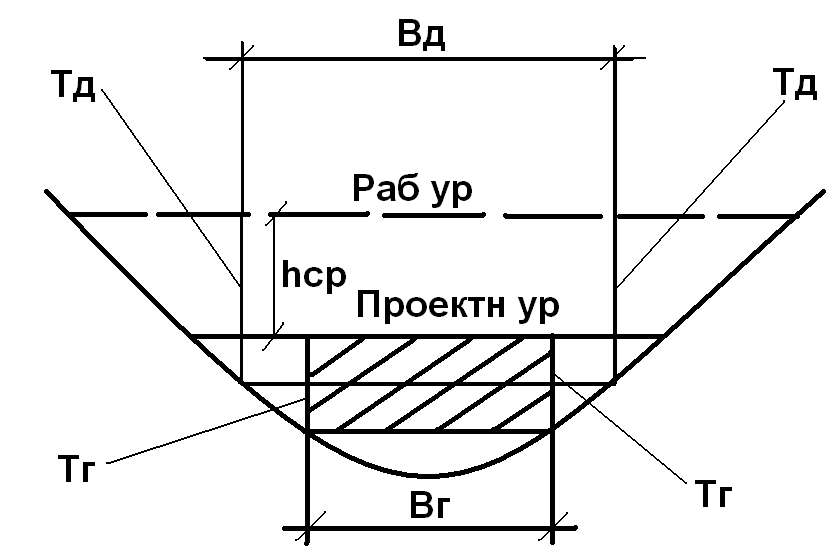

Схема гарантир и диффер габаритов с/х
