8.3. Реконфигурируемый узел ввода/вывода оптических каналов

Основные функции узла ввода/вывода оптических каналов:

- усиление многоволновых оптических сигналов;

- компенсация хроматической дисперсии;

- ввод/вывод оптических каналов DWDM;

- обеспечение контроля и управления оборудованием сетевого элемента.

Структурная схема узла ввода/вывода оптических каналов приведена на рис. 8.9.

Рис. 8.9. Структурная схема реконфигурируемого узла ввода/вывода оптических каналов

Линейный сигнал OTM-n,m, например, стороны “запад”, поступает на демультиплексор канала контроля и управления OSC, где выполняется разделение агрегатного сигнала на составляющие: многоволновой сигнал С-диапазона (1530…1560 нм) и сигнал канала контроля и управления (1510 нм).

Многоволновой сигнал С-диапазона восстанавливается по амплитуде в предварительном усилителе OPT-PRE и подается через разветвитель платы 32-WSS на вход платы демультиплексора 32-DMX. В оптическом демультиплексоре часть оптических каналов выделяется, а остальные каналы проходят транзитом к плате 32-WSS стороны “восток”.

Плата 32-WSS обеспечивает ввод местных оптических каналов и объединение их с транзитными каналами стороны “запад”. Многоволновой сигнал усиливается в выходном оптическом усилителе OPT-BST и подается на мультиплексор OSC стороны “восток”.

Сигнал канала контроля и управления подается на вход модуля OSCM стороны “запад” и после обработки в виде сигнала OOS поступает на плату TCC2P. С выходного интерфейса STM-1 модуля OSCM стороны “восток” сигнал OSC поступает на мультиплексор канала контроля и управления. Здесь он объединяется с многоволновым сигналом, В результате формируется агрегатный сигнал OTM-n,m, который передается на следующий участок линейного тракта.

Аналогичные преобразования сигнала OTM-n,m осуществляются и в обратном направлении.

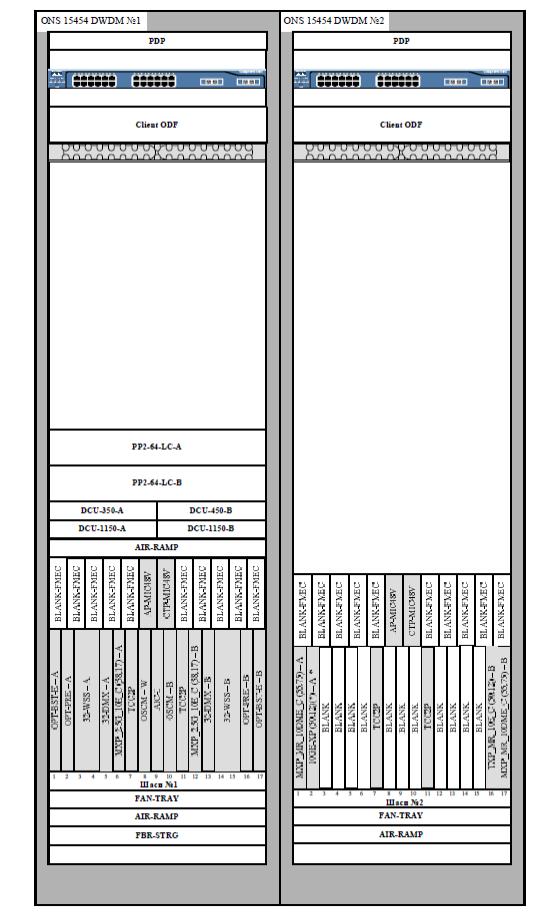

Оборудование узла ввода/вывода размещается в стойке ETSI. Пример размещения оборудования узла ввода/вывода в стойке приведен на рис. 8.10.

Рис. 8.10. Пример размещения оборудования узла OADM в стойке ETSI

В рассматриваемом примере в состав стойки может входить следующее оборудование:

- панель распределения питания PDP;

- оптический распределительный кросс (ODF);

- патч-панели PP2-64-LC;

- модули компенсации дисперсии DCU;

- тепловой барьер;

- панель хранения патчкордов Fiber-STRG;

- полка (каркас модульный) ONS 15454.

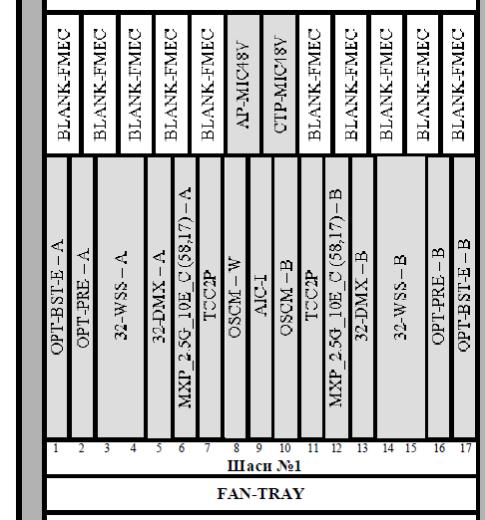

Пример размещения аппаратуры в полке ONS15454 иллюстрируется рис. 8.11, а схема кабельных соединений узла показана на рис. 8.12.

Рис. 8.11. Схема размещения аппаратуры узла ROADM в полке ONS15454

Для рассматриваемого примера в состав оборудования полки ONS15454 могут входить следующие компоненты:

- платы управления, связи и синхронизации TCC2P;

- плата контроллера интерфейсов аварийной сигнализации AIC-I;

- модули OSCМ;

- платы оптического выходного усилителя OPT-BST;

- платы оптического предварительного усилителя OPT-PRE;

- платы оптического демультиплексора 32-DMX;

- платы селективного переключателя длин волн 32-WSS;

- платы мультиплексирующих транспондеров MXP_2.5G_10E;

- блок управления вентиляторами FTA;

- модуль соединений питания и аварийной сигнализации MIC-A/P;

- модуль соединений питания, синхронизации и управления MIC-C/T/P.

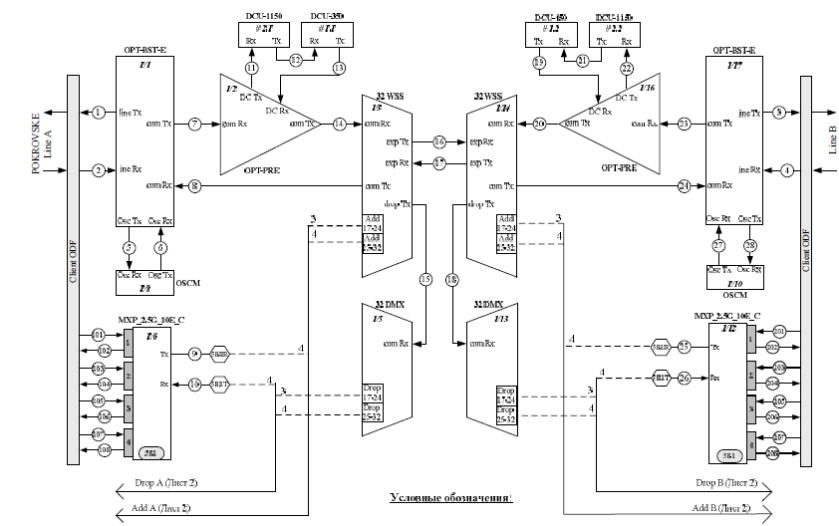

Рис. 8.12. Схема кабельных соединений узла ROADM
