Технические характеристики

Характеристики платы OPT-AMP-17-C Таблица 4.19

Характеристики	Значения
Диапазон рабочих волн, нм	1529…1562,5
Неравномерность коэффициента усиления, дБ	1,5
Диапазон усиления, дБ	14…23
Мощность входного сигнала (все каналы), дБм	– 6…3
Мощность входного сигнала (один канал), дБм	– 28…– 19
Максимальная мощность на выходе (стандартный или увеличенный диапазон усиления), дБм	17,5
Минимальная мощность на выходе (один канал), дБм	– 1
Коэффициент шума, дБ	6
Максимальные вносимые потери (Line RX – COM TX) фильтра выделения (каналов) OSC, дБ	1
Максимальные вносимые потери фильтра выделения OSC (Line RX – OSC TX):, дБ	1,8
Максимальные вносимые потери (OSC RX – LINE TX) фильтра ввода OSC, дБ	1,3

5. Защита цифровых потоков

5.1. Защита оптического канала OCHP по схеме 1+1

Для обеспечения высокой эксплуатационной надежности и живучести оптической транспортной сети в аппаратуре ONS15454 предусмотрена возможность использования различных методов защиты цифровых потоков, как на сетевом, так и на аппаратном уровне.

В настоящее время для защиты цифровых потоков на сетевом уровне, в основном, используется защита оптического канала OCHP по схеме 1+1.

Защита оптического канала выполняется с помощью Y- кабеля и применяется на уровне клиентского порта транспондера.

Схема защиты оптического канала приведена на рис. 5.1.

Для организации защиты создается группа резервирования, состоящая из двух плат TXP, MXP или 10GE_XP. При этом порт передачи клиентского оборудования физически соединяется с двумя платами транспондеров с помощью Y- кабеля. В результате один и тот же клиентский сигнал одновременно передается в основном и резервном оптическом канале.

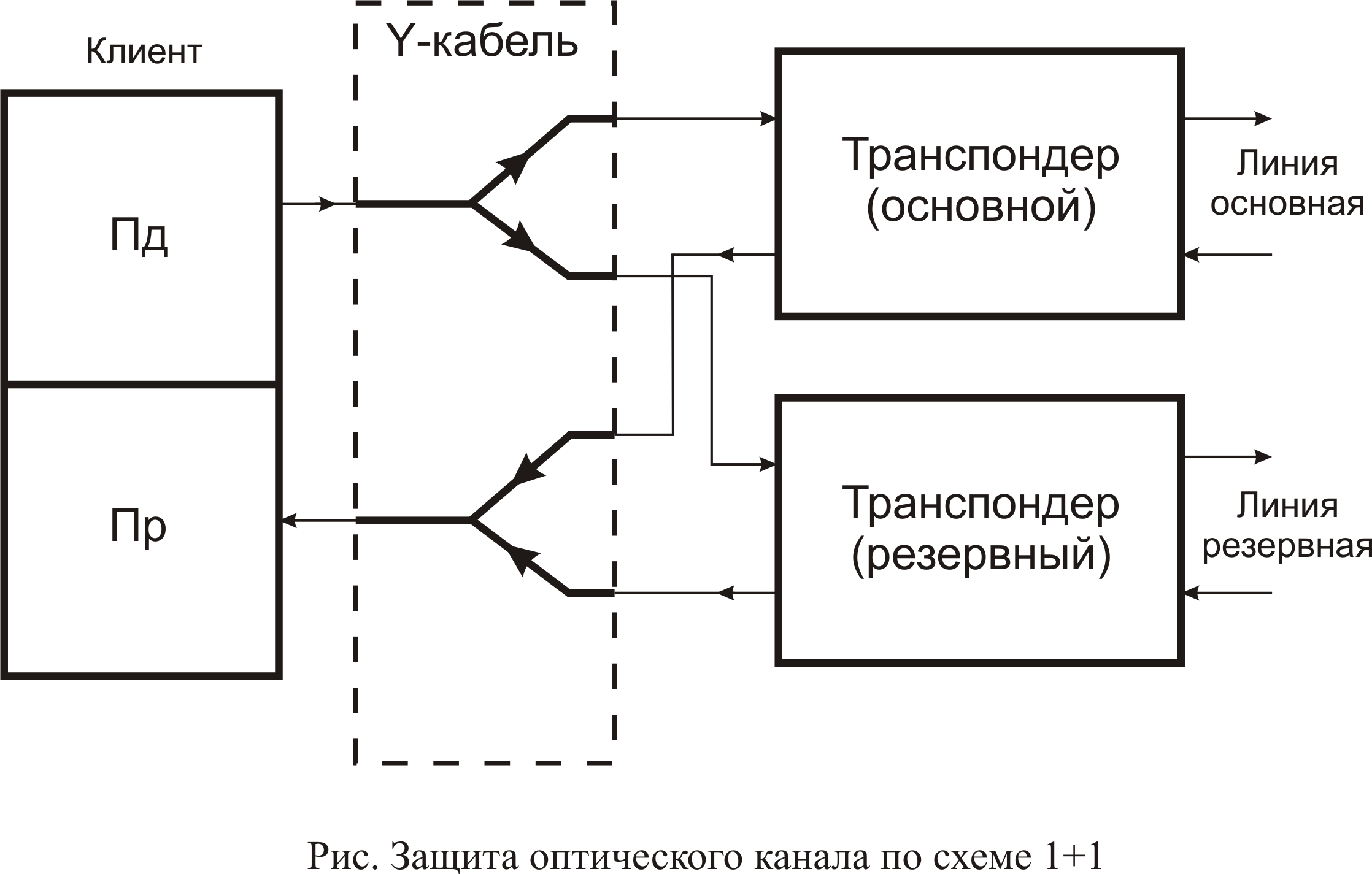

Рис. 5.1. Защита оптического канала OCHP по схеме 1+1

В линейных портах приема осуществляется контроль качества передачи в обоих каналах, и в случае повреждения или отказа основного канала производится переключение на резервный канал. При этом лазер клиентского передатчика основной платы транспондера выключается, а лазер клиентского передатчика резервной платы транспондера включается.

Механизм Y- защиты может быть программно установлен в состоянии ON или OFF (по умолчанию OFF).

Процесс переключения оптического канала может активизироваться при выполнении любого из следующих критериев автоматического защитного переключения:

• LOS-P – пропадание нагрузки принимаемого сигнала OTM-n,2;

• OTUk-LOF – потеря цикловой синхронизации;

• OTUk-SF – чрезмерный коэффициент ошибок в оптическом канале;

• OTUk-SD – ухудшение качества сигнала в оптическом канале.

Для автоматического управления защитным переключением процессор платы TCC2 непрерывно контролирует основной и резервный канал.

В случае выполнения критерия защитного переключения процессор платы TCC2 активизирует процесс переключения трафика с основного канала на резервный канал.

В процессе выполнения защитного переключения трафик прерывается на 15-20 секунд.
