Индикаторы платы 32-dmx

Описание индикаторов платы 32-DMX приведено в табл.4.4.

Описание индикаторов Таблица 4.4

Индикаторы платы	Описание
Красный светодиод FAIL	Красный светодиод FAIL индицирует о том, что процессор платы не готов к работе, или о том, что в плате имеется внутренняя неисправность. Плату необходимо заменить, если красный светодиод FAIL включен непрерывно.
Зеленый светодиод ACT	Зеленый светодиод ACT индицирует о том, что плата поддерживает трафик или готова переносить трафик.
Желтый светодиод SF	Желтый светодиод SF индицирует о пропадании сигнала в одном или нескольких портах. Светодиод SF также включается при некорректном подсоединении передающего или приемного ОК. После правильного подсоединения ОК светодиод выключается.

Индикаторы портов платы 32-DMX

Аварийное состояние порта платы 32-DMX-С можно обнаружить с помощью ЖКИ на блоке вентиляторов. На экране ЖКИ отображается номер аварийного сигнала, выдаваемого выбранным портом или слотом, и степень серьезности аварийного сигнала.

Технические характеристики платы 32-DMX

Технические характеристики платы приведены в табл.4.2.

Канальный план платы 32-DMX-C

Распределение оптических каналов платы приведено в табл.4.3

Размеры платы:

- высота 321,3 мм;

- ширина 23,4 мм;

- глубина 228,6 мм.

4.2.3. Плата 40-wss-c

Плата селективного коммутатора оптических каналов 40-WSS-C обеспечивает в узле ROADM ввод, коммутацию и выделение до 40 оптических каналов. Для реализации функциональных возможностей ROADM плата 40-WSS-C используется совместно с платой 40-DMX-C.

Конструктивно плата 40-WSS-C по ширине занимает две установочные позиции и поэтому может размещаться в следующих парах слотов: 1 и 2; 3 и 4; 5 и 6; 12 и 13; 14 и 15, а также 16 и 17.

Вид спереди на плату 40-WSS-C показан на рис. 4.8.

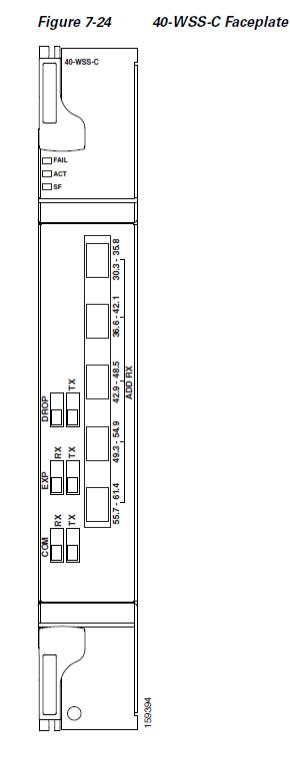

Рис. 4.8. Плата 40-WSS-C – вид спереди

На плате имеются восемь типов портов:

• ADD RX (1…40): порты ADD RX используются для ввода каналов. Каждый порт ввода имеет регулировку оптической мощности, выполняемую с помощью управляемого оптического аттенюатора VOA. Эти порты с помощью пяти физических разъемов, выведенных на лицевую панель платы, и кабелей MPO соединяются с транспондерами. Каждый кабель MPO разветвляется на восемь отдельных оптических кабелей.

• COM RX: порт COM RX принимает оптический сигнал от предварительного усилителя (например, OPT-PRE) и передает его к оптическому разветвителю;

•COM TX: порт COM TX передает агрегатный оптический сигнал к выходному оптическому усилителю (например, плате OPT-BST) для усиления агрегатного сигнала и передачи его на выход сетевого элемента;

•EXP RX: порт EXP RX принимает оптический сигнал от другой платы 40-WSS-C в том же самом сетевом элементе;

•EXP TX: порт EXP TX передает оптический сигнал к другой плате 40-WSS-C в том же самом сетевом элементе;

•DROP TX: порт DROP TX обеспечивает передачу ответвленного оптического сигнала, который содержит выделяемые каналы, к плате 40-DMX-C. В плате 40-DMX-С. осуществляется разделение многоволнового оптического сигнала и выделение требуемых оптических каналов.

Структурная схема платы 40-WSS-С приведена на рис.4.9.

Рис. 4.9. Структурная схема платы 40-WSS-C

Состав структурной схемы, этапы обработки оптических сигналов платы 40-WSS-С аналогичны рассмотренным для платы 32WSS.
