Мониторинг мощности оптических сигналов
Плата 32WSS обеспечивает контроль мощности оптических сигналов в портах приема и передачи с помощью физических фотодиодов P1… P69.
При этом фотодиоды Р1…Р32 обеспечивают контроль мощности вводимых каналов, а фотодиоды Р33…Р64 обеспечивают контроль мощности вводимых или транзитных каналов в зависимости от состояния оптических переключателей.
Светодиодная индикация на уровне платы
Описание индикаторов платы 32WSS приведено в табл. 4.1.
Описание индикаторов платы Таблица 4.1
Индикаторы платы |
Описание |
Красный светодиод FAIL |
Красный светодиод FAIL индицирует о том, что процессор платы не готов к работе, или о том, что в плате имеется внутренняя неисправность. Плату необходимо заменить, если красный светодиод FAIL включен непрерывно. |
Зеленый светодиод ACT |
Зеленый светодиод ACT индицирует о том, что плата поддерживает трафик или готова переносить трафик. |
Желтый светодиод SF |
Желтый светодиод SF индицирует о пропадании сигнала в одном или нескольких портах платы. Светодиод SF также включается при некорректном подсоединении передающего или приемного ОК. После правильного подсоединения ОК светодиод выключается. |
Технические характеристики плат roadm
Технические характеристики плат 32-WSS и 32- DMX-С приведены в табл.4.2.
Технические характеристики плат ROADM Таблица 4.2
Характеристика |
15454-32-WSS |
15454-32- DMX |
Оптические характеристики |
||
Вносимые потери, дБ |
11,3 (транзит) 7,6 (ввод) 8,5 (вывод) |
5,5 |
Диапазон регулирования аттенюатора, дБ |
20 (транзит) 25 (ввод) |
25 |
Максимальная мощность на входе, мВт |
300 |
300 |
Используемые разъемы |
||
Порты ввода коммутатора ADD RX и порты вывода демультиплексора |
МРО |
МРО |
Агрегатные порты |
LC |
LC |

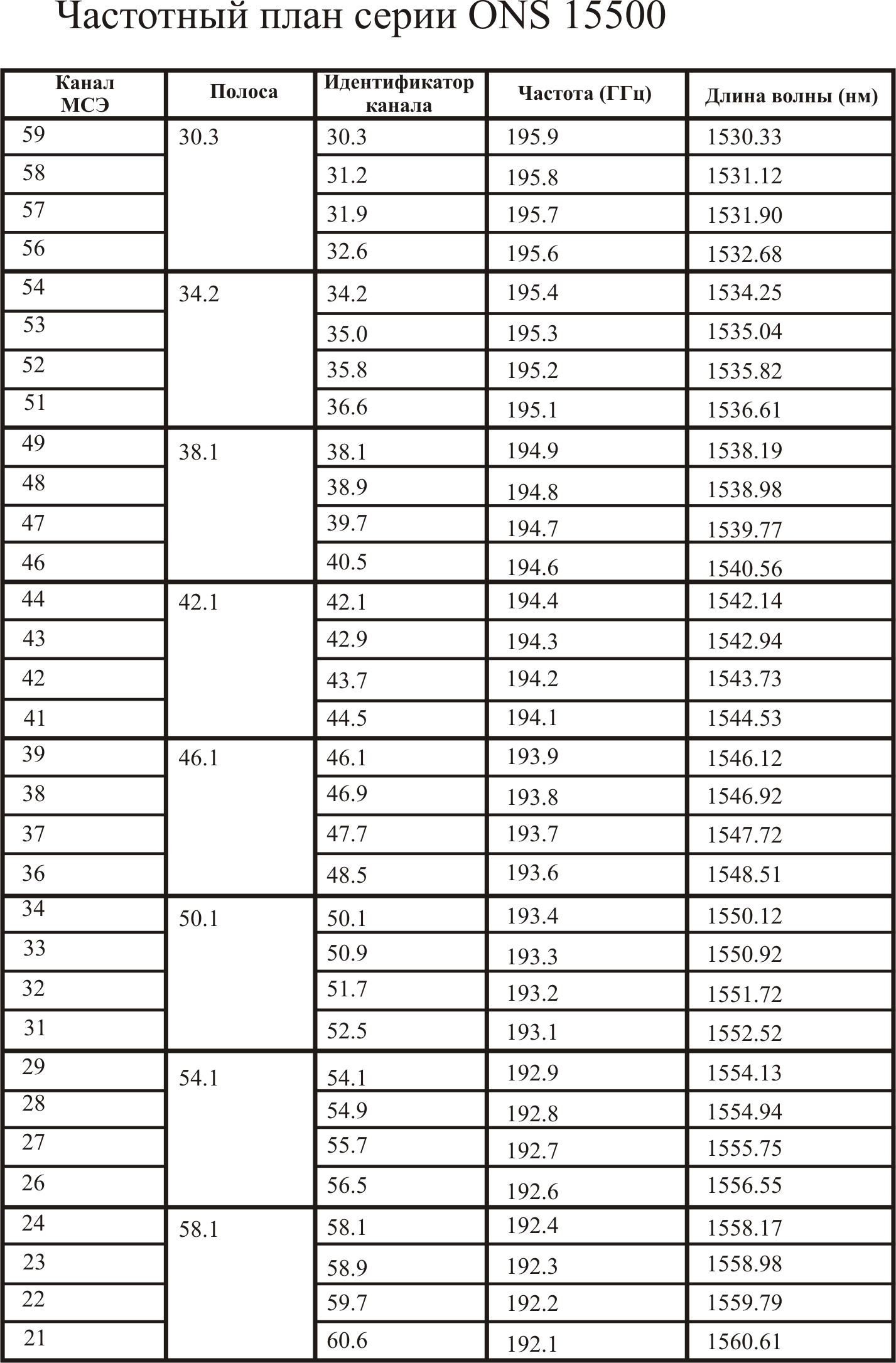

Частотный план плат 32WSS и 32-DMX-C приведен в табл.4.3.
Частотный план плат 32WSS и 32-DMX-C Таблица 4.3
4.2.2. Плата 32-dmx-с
Плата 32-DMX-С является оптическим демультиплексором и обеспечивает в узлах ROADM выделение местных оптических каналов. Для реализации функциональных возможностей ROADM плата 32-DMX-С используется совместно с платой 32-WSS.
Структурная схема платы 32-DMX-С показана на рис. 4.5.
Рис. 4.5. Структурная схема платы 32-DMX-С
Основным элементом платы 32-DMX-С является оптический модуль. Структурная схема оптического модуля приведена на рис. 4.6.
Рис. 4.6. Структурная схема оптического модуля платы 32-DMX-С
Модуль принимает агрегатный оптический сигнал, поступающий в порт COM RX, и разделяет его на 32 канальных сигнала в соответствии с канальным планом, приведенным в табл.4.3.
Порт COM RX снабжен управляемым оптическим аттенюатором VOA для регулирования полной оптической мощности, а также фотодиодом Р33 для мониторинга общей оптической мощности на входе. В целях защиты (например, при неисправности системы электропитания) по умолчанию устанавливается максимальное затухание VOA.
Порты выделения DROP TX снабжены физическими фотодиодами Р1…Р32 для мониторинга канальной оптической мощности.
Вид спереди на плату 32-DMX-С показан на рис. 4.7.
Рис. 4.7. Плата 32-DMX-С – вид спереди
Плата 32-DMX-С по ширине занимает одну установочную позицию и может быть размещена в слотах с 1 по 6 и с 12 по17.
На лицевой панели платы имеются два типа портов:
• COM RX: COM RX является входным портом для демультиплексируемого агрегатного оптического сигнала. В качестве физического порта COM RX используется оптический разъем LC-PC-II.
• TX (1…32): являются выходными портами, которые обычно используются для выделения оптических каналов в узле ROADM. Эти порты соединяются с помощью четырех восьмиволоконных ленточных оптических кабелей МРО (кабель МРО состоит из восьми одноволоконных кабелей) с транспондерами.
