4.2. Платы реконфигурируемых мультиплексоров ввода/вывода
ROADM обеспечивает возможность программно вводить и выделять любой оптический канал из любого направления в любом из узлов оптической сети.
В состав узлов ROADM могут входить следующие платы С-диапазона: 32-WSS, 32-DMX, 32-MUX-C, 40-WSS-C, 40-MUX-C и 40-DMX-C.
4.2.1. Плата 32-wss
Плата селективного коммутатора (переключателя) длин волн (оптических каналов) 32-WSS обеспечивает в узле ROADM ввод и выделение до 32 оптических каналов.
Конструктивно плата 32-WSS по ширине занимает две установочные позиции и поэтому может размещаться в следующих парах слотов: 1 и 2; 3 и 4; 5 и 6; 12 и 13; 14 и 15, а также 16 и 17.
Вид спереди на плату 32WSS показан на рис.4.2.
Рис. 4.2. Плата 32WSS – вид спереди
Структурная схема платы 32WSS приведена на рис. 4.3. В состав платы входят следующие компоненты:
• Optical module – оптический модуль;
• uP8260 – микропроцессор платы;
• FPGA – драйвер шин управления;
• Power supply input filteris – входные фильтры электропитания;
• DC/DC – преобразователь напряжения.
Рис. 4.3. Структурная схема платы 32-WSS

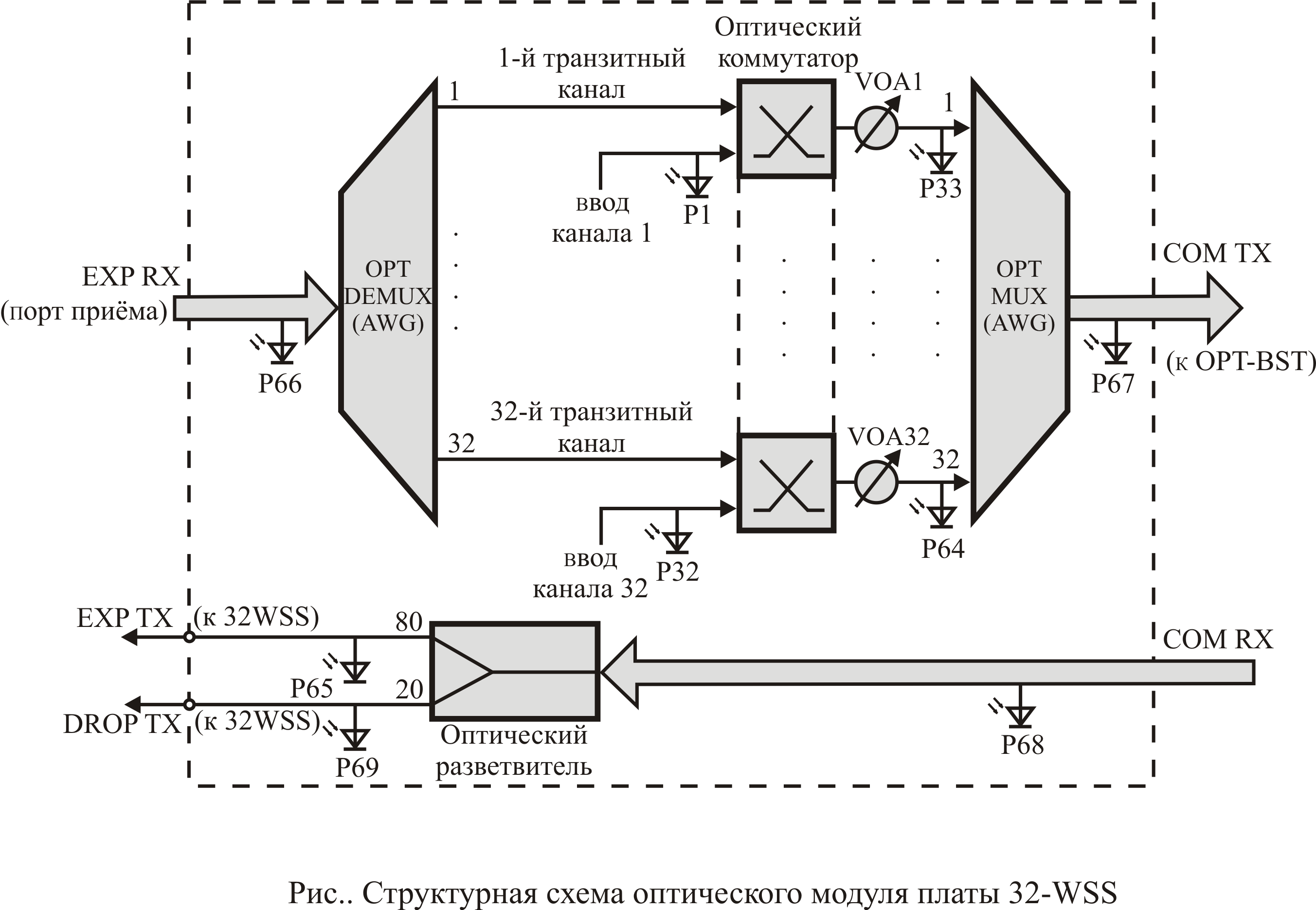

Структурная схема оптического модуля платы 32-WSS показана на рис.4.4.
Рис. 4.4. Структурная схема оптического модуля платы 32-WSS
Обработка оптических сигналов в плате 32WSS осуществляется следующим образом.
На передаче многоволновой оптический сигнал поступает в порт EXP RX из другой платы 32WSS и в секции демультиплексирования разделяется до уровня сигналов 32-х оптических каналов. С выходов оптического демультиплексора сигналы каждого канала поступают на оптические переключатели, которые выполняют ввод или транзитную передачу оптических сигналов.
Управление состоянием переключателей осуществляется программно. Если выбирается сигнал порта ввода ADD RX, то оптический сигнал, поступающий от демультиплексора, блокируется.
Таким образом, плата 32WSS обеспечивает транзитную передачу сигналов оптических каналов порта EXP RX и ввод местных оптических каналов портов ADD RX.
После ступени переключения все каналы мультиплексируются в многоволновой оптический сигнал, который передается через порт COM TX к плате OPT-BST или OPT-BST-E (если необходимо усилить выходной сигнал), или к плате OSC-CSM (если усиление не требуется).
На приеме многоволновой оптический сигнал поступает в порт COM RX и направляется к оптическому сплитеру платы 32WSS. Сплитер ответвляет часть мощности (30%) оптического сигнала к порту DROP TX, который соединяется внутри сетевого элемента с портом COM RX платы 32-DMX-С. В плате 32-DMX-С осуществляется разделение многоволнового оптического сигнала и выделение требуемых оптических каналов.
Основная часть мощности (70%) многоволнового оптического сигнала проходит через сплитер и поступает на выход платы 32WSS через порт EXP TX. Обычно этот порт соединяется внутри сетевого элемента с портом EXP RX платы 32WSS другого направления.
Как следует из рассмотренного, для поддержки функциональных возможностей узла ROADM необходимы две однослотные платы 32-DMX-С и две двухслотные платы 32WSS, т.е. в общем, требуется выделить в кассете полки ONS 15454 шесть слотов.
Терминальный узел сети может конфигурироваться только с одной платой 32WSS и одной платой 32-DMX-С, устанавливаемых в кассете полки ONS 15454 на стороне «запад» или «восток».
