МОНТАЖ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
Сборка сооружений из заранее заготовленных конструкций в небольших объемах производилась издавна. Примером этому может служить возведение пирамиды Хеопса. В Петербурге при сооружении Исаакиевского собора строители под руководством Монферана установили 46 гранитных колонн весом 100т. каждая. Колонны поднимались пеньковыми канатами, перекинутыми через блоки, которые подвешивали на деревянных лесах на высоте 22м, подъем осуществлялся при помощи 16 воротов. Эта работа была выполнена по оригинальной монтажной технологии.
Промышленные здания, мосты и другие сооружения монтировались из металлических или деревянных конструкций. Однако в то время монтажные работы не получили должного развития. Краны и грузоподъемные машины имелись в небольшом количестве и применялись главным образом при железнодорожном, гидротехническом и портовом строительстве. Сборные железобетонные конструкции в современном их виде не применялись.
Выполнение быстро растущих объемов строительства в сжатые сроки и технико-экономические преимущества возведения зданий и сооружений из сборных конструкций потребовали от строителей применения и развития методов монтажа заранее изготовленных железобетонных, стальных и деревянных конструкций. Одновременно с этим совершенствовались краны и монтажные машины. Развитие индустриальных методов работ, увеличение и улучшение качества монтажной техники позволили перейти к комплексно-механизированной сборке жилищно-гражданских зданий, запроектированных из крупных панелей, блоков и других железобетонных конструкций.
Состав и структура процесса монтажа
В состав технологического процесса монтажа строительных конструкций входят транспортные, подготовительные и собственно монтажные процессы.
К транспортным процессам относятся доставка, разгрузка, складирование и приемка сборных конструкций. Причем при их складировании проверяют качество элементов, их размеры, маркировку и комплектность.
Подготовительные процессы включают укрупнительную сборку, временное (монтажное) усиление конструкций, обустройство и подачу конструкций в виде монтажной единицы на монтаж.
Собственно монтажные процессы включают: строповку (захват), подъем (перемещение), наводку, ориентирование и установку конструкции в проектное положение с временным креплением, расстроповку, выверку, окончательное закрепление конструкции и снятие временных креплений.
Указанная структура процесса монтажа строительных конструкций в основном справедлива для всех случаев монтажа зданий и сооружений, однако при монтаже некоторых из них структура эта может быть уточнена в сторону увеличения или уменьшения подлежащих выполнению отдельных операций и процессов.
Транспортирование тяжелых большеразмерных железобетонных конструкций для промышленных цехов, мостов и других транспортных сооружений затруднительно ввиду несоответствия размеров этих элементов габаритам подвижного состава. Такие конструкции изготовляют у места их установки в проектное положение. По этим, же причинам негабаритные тяжелые стальные конструкции доставляются на строительную площадку частями и перед монтажем подвергаются укрупнительной сборке.
Поэтому подготовительные работы большей частью состоят в устройстве складов сборных элементов, сортировке, раскладке и укрупнительной сборке элементов со сваркой и заделкой стыков. Тяжелые и большеразмерные железобетонные и металические сборные элементы предварительно раскладываются около места их монтажа или заранее изготовляются в местах, удобных для подъема и установки их в проектное положение.
К подготовительным работам относится также устройство подмостей, кондукторов и шаблонов, необходимых для монтажа конструкций. Применение кондукторов и шаблонов при установке конструкций позволяет избежать трудоемких операций по выверке конструкций.
Грузозахватные приспособления
Для подъема строительных конструкций используют различные грузозахватные приспособления из гибких стальных канатов или в виде различных систем траверс, а также механических и вакуумных захватов.
Грузозахватные приспособления должны обеспечивать простую и удобную строповку и расстроповку элементов (труб), надежность зацепления или захвата, исключающую возможность отцепления и падения груза. Такие приспособления должны быть испытаны пробной статической или динамической нагрузкой, превышающей их паспортную грузоподъемность.
Для строповки элементов часто используют монтажные петли, закладываемые в них при их изготовлении. Однако на петли, которые затем при эксплуатации зданий и сооружений практически не нужны, расходуется большое количество арматурной стали, да и процесс строповки затруднен, так как при расстроповке требуется непосредственный доступ к петлям монтажников (для извлечения крюка из петли). Учитывая это, в последние годы все большее распространение получает так называемый беспетлевой монтаж, при котором с помощью различного вида захватов конструкции поднимают за счет фрикционного зацепления, зажима или подхвата за выступающие части.
Основные виды применяемых грузозахватных приспособлений представлены на рис.
Стропы могут быть универсальными и облегченными (рис. а, б), по технологическому назначению - одно-, двух-, четырех- (рис. в, г) и шестиветвевыми. Непосредственно за петли и строповочные отверстия захват конструкций производят одно- и многоветвевыми стропами, а также различными траверсами с помощью специальных захватных устройств на концах - крюков, петель, карабинов и скоб. Применяемые для подъема большеразмерных конструкций (рис. д), а также предварительно укрупненных плоских и пространственных блоков траверсы (рис. е) изготавливают из стальных труб или прокатных профилей с подвешенными к ним стропами. Траверсы позволяют осуществлять захват элементов в нескольких точках, что уменьшает или исключает сжимающие усилия, возникающие при их подъеме наклонными стропами. Для подъема колонн и стеновых блоков применяют штыревые (рис.ж), фрикционные (рис.з) и рычажные (рис.и) захваты.

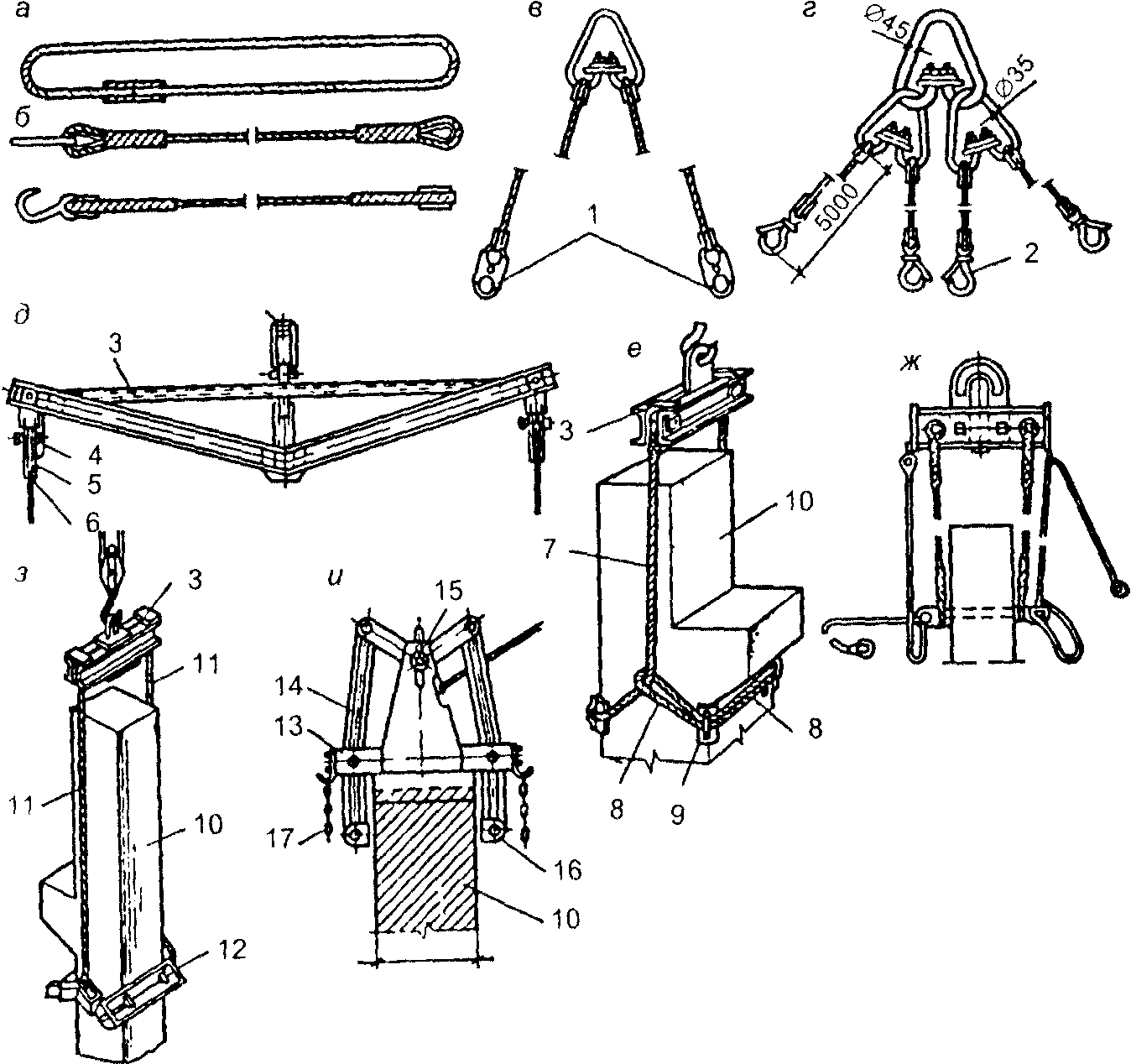

Рис. Грузозахватные монтажные приспособления:
1 — карабины; 2 — крюки; 3 — траверса; 4 — кабель; 5 — электрозахват; 6 — коуш; 7 — облегченный строп; 8 — универсальный строп; 9 — подкладки; 10 — колонна; 11 — подвеска; 12 — щеки захвата; 13 — рама; 14 — рычаг; 15 — подвижный вал; 16— прижимные башмаки; 17— предохранительные цепи
