3. Правила по технике безопасности:

Разгонку нефтей и нефтепродуктов в стандартных аппаратах необходимо проводить в вытяжном шкафу, так как происходит выделение легких углеводородов при нагревании. В вытяжном шкафу не следует плотно закрывать дверцы, а держать их на рекомендуемом преподавателем уровне. Не проводить выполнение работы вблизи открытых источников огня. Использовать защитные перчатки для рук. Разрешается наблюдать за процессом только через стекло шкафа. По окончании работы все отработанные нефтепродукты слить в специальные ёмкости.

4. Задание на выполнение лабораторной работы:

Произвести разгонку нефти в стандартном аппарате АРНС-1Э. Построить кривую ИТК и рассчитать выход светлых фракций: бензина, реактивного и дизельного топлив (в % и мл.), сделать вывод.

5. Перечень используемого оборудования:

- аппарат для разгонки АРНС-1Э;

- мерные цилиндры на 100 мл – 2 шт.

6. Содержание и форма отчета:

Отчет о выполненной работе должен включать следующие разделы:

1. Название работы.

2. Цель работы.

3. Используемые нефтепродукты.

4. Схема установки и её описание.

5. Описание эксперимента и условия его проведения.

6. Экспериментальные данные и результаты их обработки.

7. Выводы по работе.

8. Перечень используемой литературы.

7 . Порядок выполнения работы:

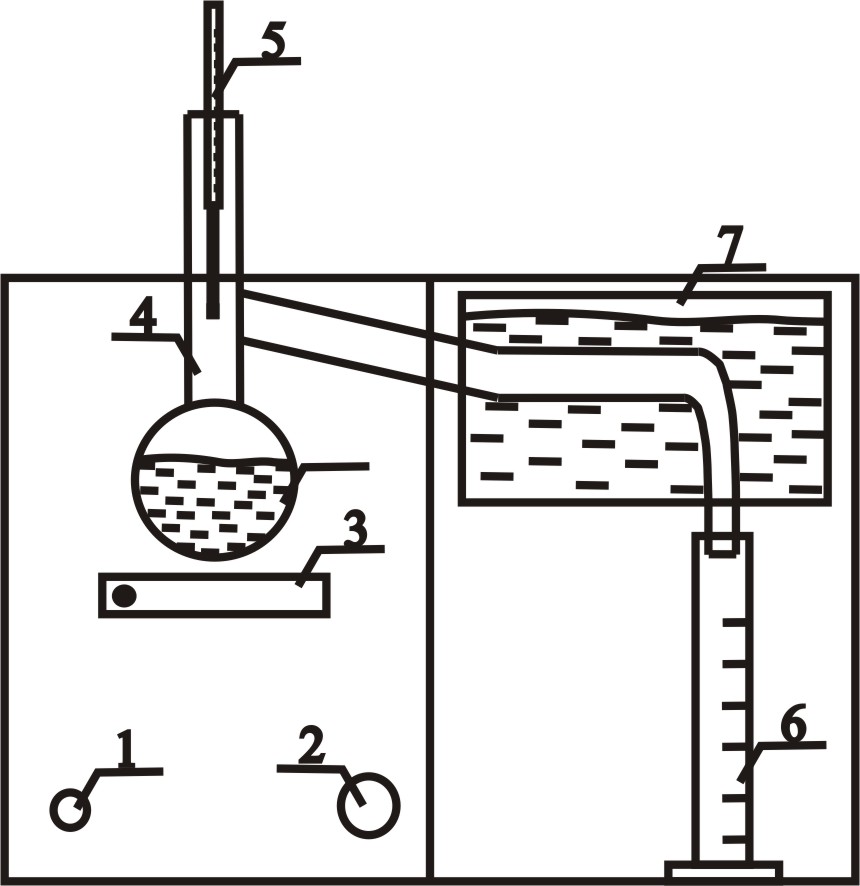

Рис. 4. Аппарат для разгонки светлых нефтепродуктов (АРНС-1Э): 1-кнопка «Вкл-Выкл», 2 - рукоятка регулировки напряжения, 3 - агревательный элемент, 4 - мерная колба, 5 - термометр, 6 - мерный цилиндр, 7 - водяной холодильник.

– в чистую сухую колбу диаметром 70 мм (см. рис.4) с помощью мерного цилиндра налить 100 мл испытуемого нефтепродукта, имеющего температуру 20-30^оС и положить в колбу 2-3 кипелки;

– в шейку колбы вставить на хорошо пригнанной пробке термометр с градуировкой от 0 до 360⁰С, при этом ось термометра должна совпадать с осью шейки колбы, а верх ртутного шарика находиться на уровне нижнего края отводной трубки вместе ее припая;

– соединить трубку холодильника с отводной трубкой колбы при помощи пробки, при этом отводная трубка колбы должна входить в трубку холодильника на 25 - 40 мм и не касаться ее стенок;

– подать воду в холодильник;

– установить мерный цилиндр под нижний конец трубки холодильника так, чтобы трубка холодильника входила в цилиндр не менее чем на 25 мм, но не ниже метки 100 мл при этом отверстие цилиндра уплотнить ватой;

– включить нагрев и установить необходимое напряжение на вольтметре;

– далее следовать ниже приведенной методике.

Методика определения фракционного состава нефтей

Для соблюдения стандартных условий разгонки необходимо регулировать обогрев таким образом, чтобы от начала обогрева до падения первой капли дистиллята в приемник прошло не менее 5 и не более 10 мин (для керосинов и легких дизельных топлив 10-15 мин).

Температуру, при которой в мерный цилиндр падает первая капля, отмечают как температуру начала кипения.

Дальнейшая интенсивность нагрева должна обеспечивать равномерную скорость перегонки с отбором 4-5 мл дистиллята в 1 мин, что примерно соответствует 20 - 25 каплям в 10с. Разгонку нефти проводят до температуры 320-350^оС по заданию преподавателя.

Записи результатов определения фракционного состава проводят в соответствии с техническими условиями на данный нефтепродукт, отмечая температуры кипения фракций нефти через каждые 5-10^оС относительно температуры начала кипения нефти. Либо, наоборот, по количеству отгона через каждые 5-10мл отобранной фракции отмечают соответствующую температуру. По окончании разгонки отмечают температуру конца кипения отогнанной фракции.

Запись последнего объема дистиллята в мерном цилиндре проводят по истечении 5 мин после прекращения нагрева, чтобы дистиллят стек из холодильника. Для определения объема остатка прибор разбирают, и горячий остаток выливают в цилиндр вместимостью 100 мл. После охлаждения до комнатной температуры отмечают объем остатка. Разность между 100 мл и суммой объемов дистиллята и остатка записывают как потери при разгонке.

Результаты работы представить в виде таблицы и кривой ИТК (см.рис.5).

Нефть	tн.к., оС	Температура отбора фракции, оС	Объем отобранной фракции, мл	Выход светлой фракции, мл	Остаток от перегонки, мл	Потери, мл

- кривая ИТК (истинных температур кипения):

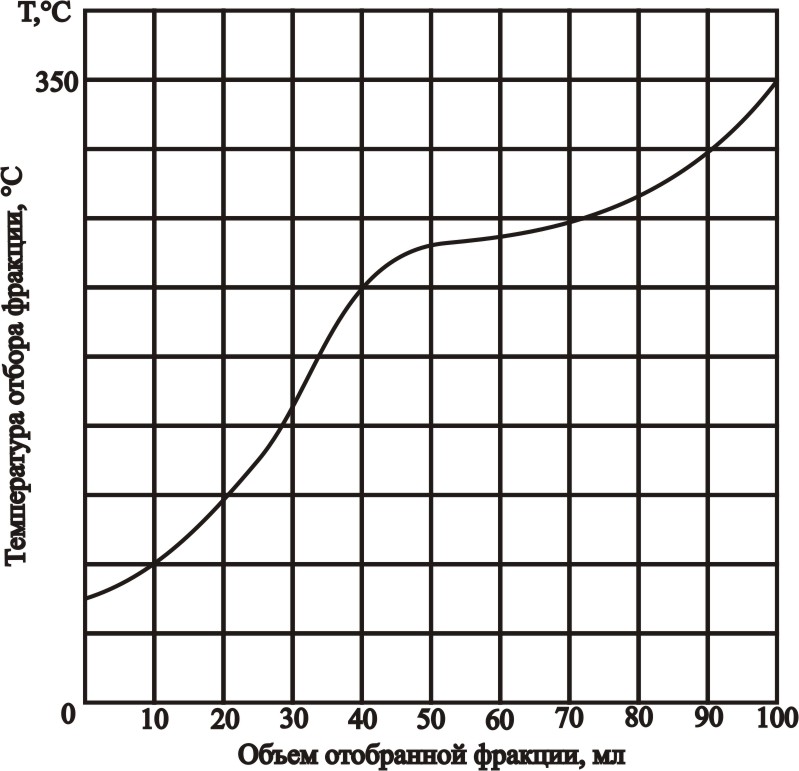

Рис. 5. Кривая истинных температур кипения.

По ИТК рассчитать выход бензиновой (н.к. – 180^оС), керосиновой (180^оС – 240^оС) и дизельной фракций (240^оС – 350^оС).
