Додаток 2
Iндексацiя та розфарбування генетичних типiв четвертинних вiдкладiв
Генетичний тип вiдкладiв |
Iндекс |
Зафарблення |
Алювiальнi Болотнi Гравiтацiйнi Делювiальнi Елювiальнi Еоловi Льодовиковi Морськi Озернi Пролювiальнi Флювiогляцiальнi |
a b c d e v g m l p f |
Свiтло-зелене Брунатне Червоне Оранжове Рожеве Оранжово-жовте Свiтло-брунатне Блакитне Свiтло-блакитне Палево-жовте Зелене |
Додаток 3
Чинники |
Категорії складності інженерно-геологічних умов |
||
І (проста) |
II(середньої складності) |
III (складна) |
|
1 |
2 |
3 |
4 |
Геоморфоло-гічні умови |
Майданчик (ділянка) в межах одного геоморфо-логічного елемента. Поверхня горизонтальна, нерозчленована |
Майданчик (ділянка) в межах декількох геоморфологічних елементів одного генезису. Поверхня похила, слабо розчленована
|
Майданчик (ділянка) в межах декількох геоморфологічних елементів різного генезису. Поверхня сильно розчленована. |
Геологічні чинники у сфері взаємодії будівель і споруд з геологічним середовищем |
Не більше двох різних за літологією шарів, що залягають горизонтально або похило (ухил не більше 0,1). Не більше чотирьох різних за літологією шарів, що залягають похило або з виклиню-ванням. Потужність змінюється закономірно. Закономірна зміна характерис-тик ґрунтів у плані або за глибиною
Скельні ґрунти залягають з поверхні або перекриті нескельними ґрунтами
|
Не більше чотирьох різних за літологією шарів, що залягають похило або з виклинюванням. Потужність змінюється закономірно. Суттєва зміна характеристик властивостей ґрунтів у плані або за глибиною. Скельні ґрунти мають нерівну покрівлю і перекриті нескельовими ґрунтами |
Більше чотирьох різних за літологією шарів. Потужність різко змінюється. Лінзоподібне залягання шарів. Значний ступінь неоднорідності за показниками властивостей ґрунтів, що змінюються у плані або за глибиною. Скельні ґрунти мають сильно розчленовану покрівлю і перекриті нескельовими ґрунтами |
Категорії складності інженерно-геологічних умов
(за ДБН А.2.1-1-2008)
продовження додатку 4
Гідрогеологічні чинники у сфері взаємодії будівель і споруд з геологічним середовищем |
Підземні води відсутні або є один витриманий горизонт підземних вод з однорідним хімічним складом |
Два і більше витриманих горизонтів підземних вод, місцями з неоднорідним хімічним складом або з напором |
Горизонти підземних вод не витримані за простяганням і потужністю, чергуються, мають неоднорідний хімічний склад. Напори підземних вод змінюються за простяганням |
Геологічні процеси, що негативно впливають на умови будівництва і експлуатацію будівель і споруд |
Відсутні |
Мають обмежене поширення |
Мають значне поширення і спричиняють вирішальний вплив на проектування і будівництво |
Ґрунти з особливими властивостями у сфері взаємодії будівель і споруд з геологічним середовищем |
Відсутні |
Не спричиняють істотного впливу на вибір проектних рішень; мають витримане залягання |
Вирішально впливають на вибір проектних рішень; ускладнюють будівництво і експлуатацію об'єктів |
Додаток 4

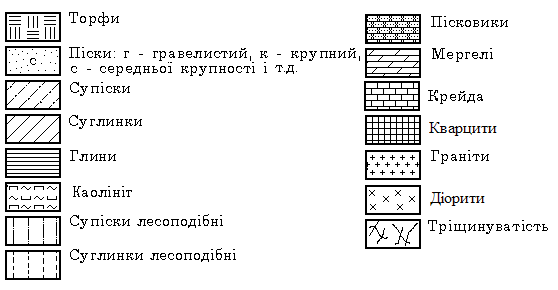

У
мовні
позначення літологічного складу гірських
Вимоги до оформлення і захисту РГР
Геолого-літологічна і гідрогеологічна карти, карта інженерно-геологічного районування, експлікація та інженерно-геологічний розріз виконуються олівцями за правилами інженерної графіки на 5 окремих аркушах (формат А3) ватману. Кожний з п’яти графічних компонентів РГР захищається по мірі виконання.
Оцінювання РГР проводиться за відсотком виконання у відповідності до вказаних у методичних вказівках вимог і якістю графічних побудов. Виконання РГР обов'язкове для всіх студентів
Розподіл балів, що отримують студенти за виконану роботу наведено в таблиці 5.
Таблиця 5
Розподіл балів, що отримують студенти за виконання РГР
Види робіт |
геолого-літологічна карта |
інженерно-геологічний розріз |
гідроген-логічна карта |
карта інженерно-геологічного районування |
експлі-кація |
Бали |
4 |
4 |
4 |
4 |
4 |
Додаток 5
Експлiкацiя до карти інженерно-геологічного районування
Область (морфо- гене-тичний тип терито- рiї) |
Район (глибина заляган- ня дзер- кала ґрунто-вих вод) |
Дiлянка (геолого- генетич- ний ком- плекс порiд ( 0,0-5,0м) |
Типо-ва лi- толо-гiчна ко-лонка |
Сучас-снi геоло- гiчнi про- цеси i явища |
Лi- то-ло- гiя |
Показники властивостей грунтiв |
|||||||||||||||
Щiльнiсть ґрунтів, г/см3 |
Кое-фiцi- єнт по-рис-тостi, e |
По-рис- тiсть, n |
Чис-ло плас-тич- ностi Ip, |
Во-ло- гiс-ть, w % |
Во-до- від-дача, |
Коефi-цiєнт фільтра-цiї, Кф (м/добу) |
По-каз- ник те-ку-чос-ті, IL |
Пито-ме зчеп- лення CH, кгс/см2 |
Кут внут- ріш- нього тертя Н, град. |
Мо-дуль дефор мації Е, кгс/ см2 |
|||||||||||
час-ток грун-ту, s |
грун-ту, |
Су- хого грун-ту, d |
|||||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
|||
А |
|
А-I |
|
А-I-а |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
А-I-б |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
А-II |
|
А-II-б |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Б |
|
Б-II |
|
Б-II-в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
Б-III |
|
Б-III-в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
Б-III-г |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
В |
|
В-III |
|
В-III-г |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
В-IV |
|
В-IV-г |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
В-V |
|
В-V-д |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
